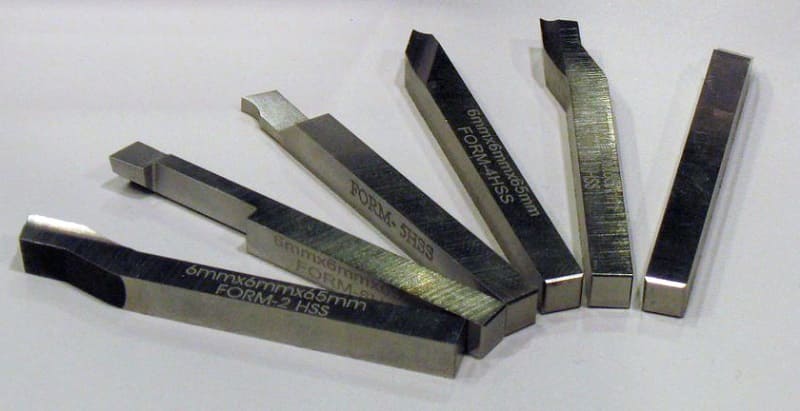

Токарная обработка деталей предполагает применение разных видов резцов: проходные, расточные, резьбовые, фасонные. Они проводят черновую и чистовую обработку поверхностей детали, внутреннюю выборку, нарезание резьбы. Классификация токарных резцов имеет много признаков. Они конструктивно сформированы следующими основными частями: державкой, рабочей головкой (у некоторых видов резцов может быть сменной).

Углы токарного резца

Углы токарного резца

Под правильной заточкой понимают придание определённой геометрической формы головке резца — обеспечение требуемых значений угловых параметров.

Правильная ориентация режущей кромки определяется трёмя плоскостями. Имеют, установленные стандартами, названия: передняя, задняя и дополнительная (вспомогательная).

Вдоль первой происходит движение образовавшейся стружки. Она именуется главной задней поверхностью. Вторая, направлена вдоль задней поверхности резца. Её называют вспомогательной задней поверхностью. Обе поверхности резца называют кромками. Они повёрнуты лицевой стороной к обрабатываемой детали. Во время заточки уделяется внимание характеристикам встречи обеих кромок. Неправильная операция снижает качество обработки. Приводит к механическому повреждению резца.

Особый интерес представляет точка пересечения плоскостей, называемая вершиной. На неё приходится самая большая нагрузка.

Углы, определяющие характеристики резца делятся на следующие категории:

  • главные (в количестве двух);
  • вспомогательные (такое же количество);
  • углы в плане или в проекции (рассматриваются три угла).

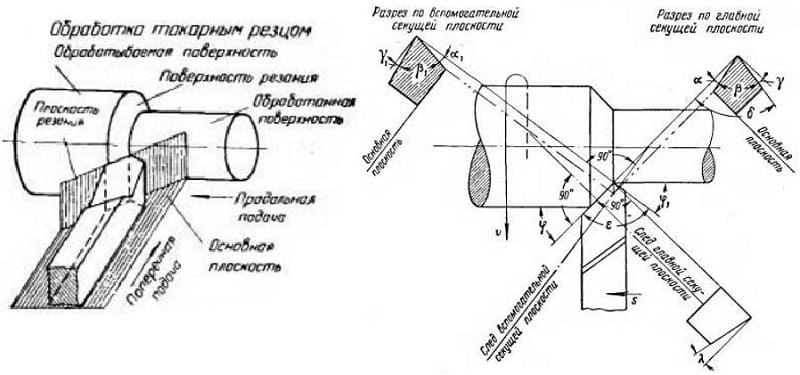

Структура резца и его главные углы

Структура резца и его главные углы

Величины перечисленных показателей зависят от следующих характеристик:

  • формы выбранной заготовки;
  • назначения и конструкции резцов;
  • заданного качества обработки;
  • материала режущей головки (если она съёмная);
  • физических и механических характеристик металла изделия;
  • допустимого припуска;
  • скоростью вращения шпинделя.

Конструктивно резцы имеют четыре вида:

  • прямой (у них державка и головка располагается в двух вариантах, вдоль одной оси или на двух параллельных осях);
  • изогнутый (имеет изогнутую державку);
  • отогнутые (отклонён в сторону от направления поступательного движения заготовки);
  • оттянутый (ширина головки меньше в размерах, чем державка). Большое значение для формы наконечника играет качество требуемой операции. Их подразделяют на следующие категории:
  • черновая обработка (называют обдиркой);
  • получистовая;
  • чистовая;
  • прецизионная (высокой точности).

При задании углов обращают внимание на сторону подачи. Процесс может происходить слева или справа.

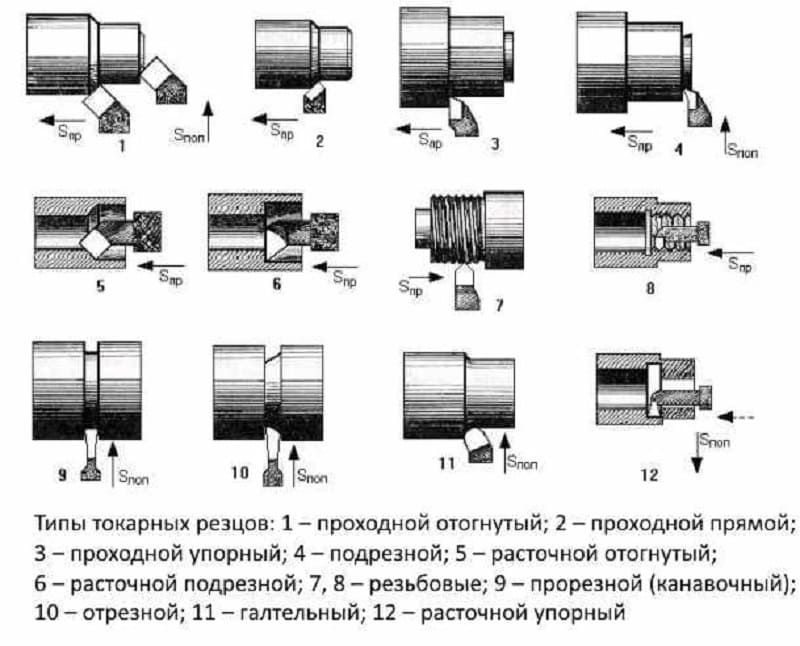

Типы токарных резцов

Типы токарных резцов

Основной называется плоскость, ориентированная вдоль движения резца. Располагается перпендикулярно по отношению к предыдущей — называется плоскостью резания.

Третьей является вспомогательная плоскость. Её след определяет углы резца. Для получения качественного изделия внимание обращают на угол резания и заострения.

Главные углы

Один получил наименование — главный передний угол. Второй соответственно именуется — главный задний.

Каждый влияет на результат обработки:

  • Первый непосредственно определяет качество удаляемой поверхности (получаемой стружки). Если он увеличивается — происходит повышенная деформация в верхнем слое. Небольшое значение позволяет инструменту значительно легче удалять лишний металл. Не вызывает повышенного сжатия данного слоя. Существенно облегчает процесс снятия и отведения лишнего металла.
  • Увеличение численной величины второго ослабляет надёжность крепления инструмента на резцедержателе. Способствует возрастанию частоты и амплитуды колебаний. Изменение характеристик увеличивает скорость износа резца. Уменьшение величины увеличивает площадь контакта режущей кромки с обрабатываемой поверхностью. Влечёт рост температуры резца.

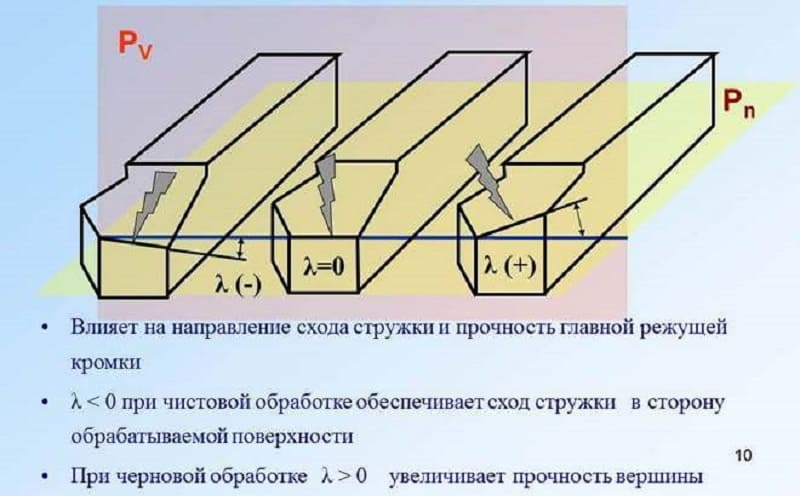

Угол наклона режущей кромки резца

Угол наклона режущей кромки резца

Вспомогательные углы

Расположены на вспомогательной плоскости. Первый образован её угловой разницей с направлением, ориентированным продолжением режущей кромки.

Вторым является параметр, сформированный отрезком прямой, проходящей через вершину и поверхность расположения кромки.

Углы в плане

Для режущего инструмента они имеют следующие названия углов в плане:

  • главный угол;
  • вспомогательный;
  • угол, расположенный у вершины.

Первый образуется между плоскостью расположения проекции кромки с главной плоскостью инструмента.

Второй определяется между продолжением проекции режущей кромки с плоскостью, направленной по движению заготовки.

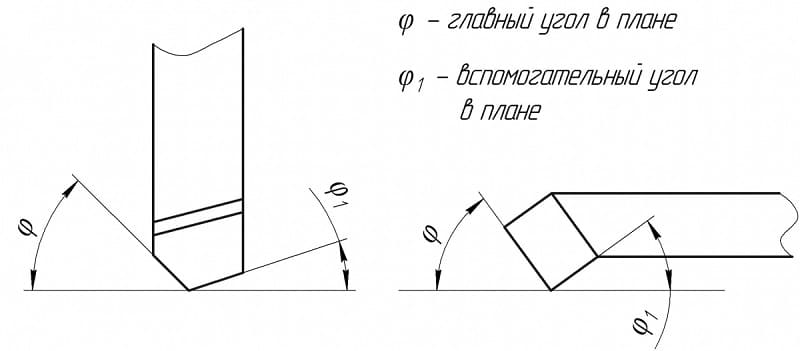

Углы резца в плане

Углы резца в плане

Третий находится между первой перечисленной плоскостью с основной плоскостью.

Численные значения параметра, расположенного у вершины могут принимать положительные и отрицательные значения. Положительным он получается, когда вершина места заточки находится на нижней точке обрабатываемой детали. Знак минус — вершина достигает высшей точки.

Измерение углов резца

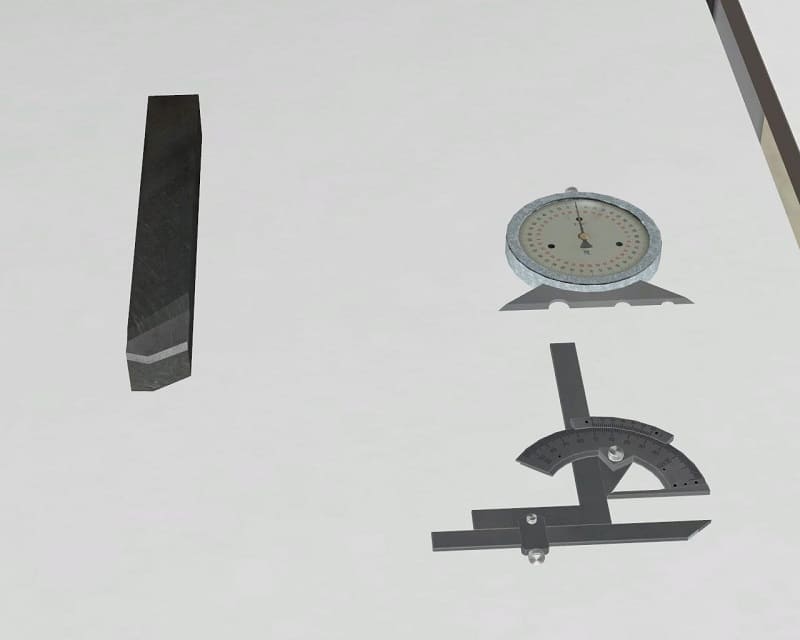

Каждый образец проходит процедуру измерения перечисленных характеристик. Их проводят с использованием специальных измерительных приборов. Используют настольный угломер, или механический, оснащённый нониусом. Полученные результаты обязательно фиксируются в журнале.

Первый тип измерителя позволяет определять параметры углов, расположенных на главной плоскости. Конструктивно он состоит из следующих деталей:

  • массивного основания;
  • стойки с перемещающимся шаблоном (для задания направления плоскостей);
  • измерительного сектора (оснащённого градусной линейкой);
  • стопорный винт (для фиксации полученного направления).
Измерение углов токарного резца

Измерение углов токарного резца

Последовательность проведения измерений производится следующим образом. Выбранный образец размещается на основании. Поверхность кромки совмещают с одной плоскостью стойки. Вторую направляют параллельно исследуемой кромки. Полученные значения на градусной линейке являются значением измеряемого показателя. Обязательным условием проведения измерений считается обеспечение плотного прилегания шаблона к соответствующей поверхности резца.

Измерение таких специфических параметров, как углы в плане осуществляется механическим угломером, оснащённым нониусом. Его конструкция включает следующие основные элементы:

  • двух специальных секторов, каждая из которых имеет свою угловую шкалу;
  • двух независимых измерительных направляющих;
  • специального подвижного нониуса.

Последовательность проведения измерений несколько отличается от последовательности операций настольного угломера.

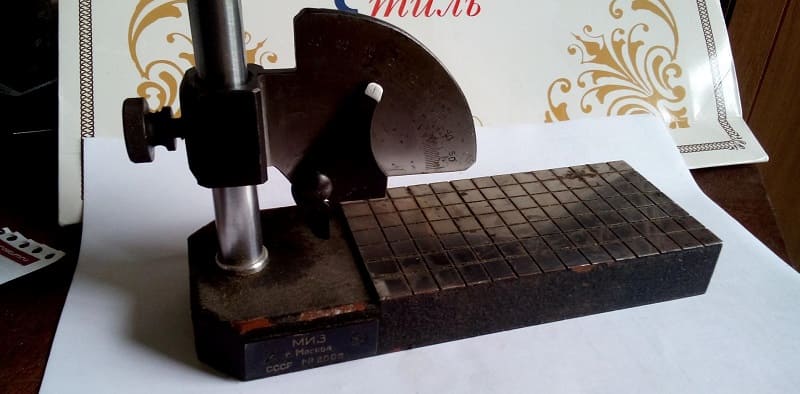

Специальная стойка для измерения углов резца

Специальная стойка для измерения углов резца

Для получения точного значения параметра необходимо точно совместить одну планку с боковой поверхностью корпуса. Режущую кромку следует направить параллельно второй планке. Численные значения считывают с помощью имеющегося встроенного нониуса. Полученные значения фиксируются в документации.
