Штангенрейсмасс — штангенинструмент, похожий на штангенциркуль, но установленный на основании в вертикальной плоскости. Штангенрейсмасс является слесарным и измерительным инструментом.

Для чего применяется штангенрейсмас? Такие комбинированные разметочно-измерительные инструменты применяют в слесарном деле, а также при разметке линейных размеров стальных изделий длиной более 200 мм. Методика их поверки и использование регламентируется ГОСТ 164-90. Какие измерения можно проводить штангенрейсмасом? Вертикальные, горизонтальные, а при наличии дополнительного узла — и наклонные.

ШР-400

ШР-400

Классификация

В соответствии с указанным стандартом рассматриваемый инструмент-штангенрейсмас ГОСТ 164-90 — может быть классифицирован по следующим параметрам:

  1. По способу снятия отсчёта – ручные с линейным отсчётом, ручные с круговым отсчётом и автоматизированные (цифровые).
  2. По предельной длине измеряемого изделия (для приборов ручного типа), которая указывается в обозначении. Согласно 1-му ряду предпочтительных чисел ручной штангенрейсмас ГОСТ 164-90 типа ШР с линейным отсчётом показаний может быть следующих типов: штангенрейсмас ШР-250, штангенрейсмас ШР-400, штангенрейсмас ШР-630 и так далее, вплоть до ШР-2500.

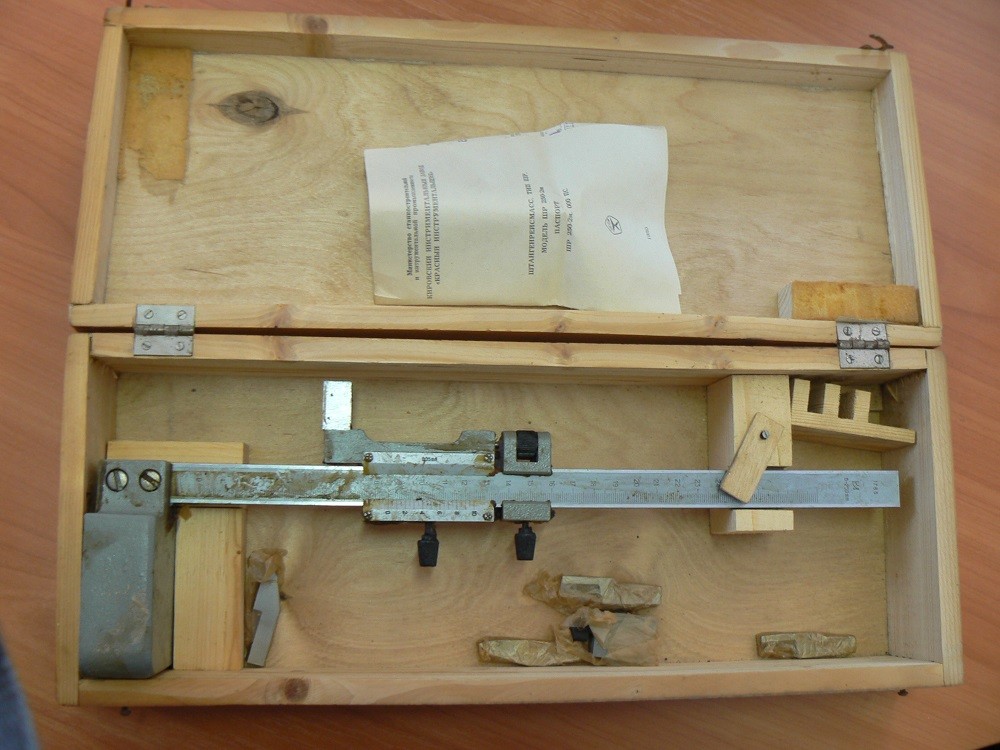

    ШР-250 в комплекте с принадлежнастями

    ШР-250 в комплекте с принадлежностями

  3. По классу точности. В частности, по ГОСТ 164-90 первый класс соотвествует точности 0,05 мм, а второй — 0,10 мм. С увеличением пределов измерительного диапазона точность снижается. Например, если для типа ШР-250 обязательна исключительно верхняя граница точности, то штангенрейсмас ШР-630 ГОСТ 164-90 может иметь точность и 100 мкм. Для наименее точных инструментов точность соответственно уменьшается до 150… 200 мкм.
  4. По длине шкалы. Для инструментов 1-го класса она может быть 19 и 39 мм, а для 2-го — 9, 19 и 39 мм.
  5. Электронный штангенрейсмас дополнительно различается ещё по шагу дискретности дисплея: 0,03…0,07 мм для 1-го класса точности и 0,05…0,09 мм для 2-го класса точности.

Стандартное обозначение рассматриваемого инструмента включает все вышеперечисленные факторы. Например, ручной инструмент с диапазоном отсчёта 60-630 и точностью отсчёта 0,10 обозначается так: штангенрейсмас ШР-630-0,10 ГОСТ 164-90.

Как устроен и функционирует

ГОСТ 164-90 предусматривает следующее типовое устройство штангенрейсмаса:

  • основание;
  • измерительная линейка;
  • нониус (шкала для отсчёта дополнительных показаний в долях мм);
  • рамка с микрометрической подачей;
  • держатель крепления сменных наконечников;
  • отсчётная призма (или чертилка, в зависимости от действий с инструментом).

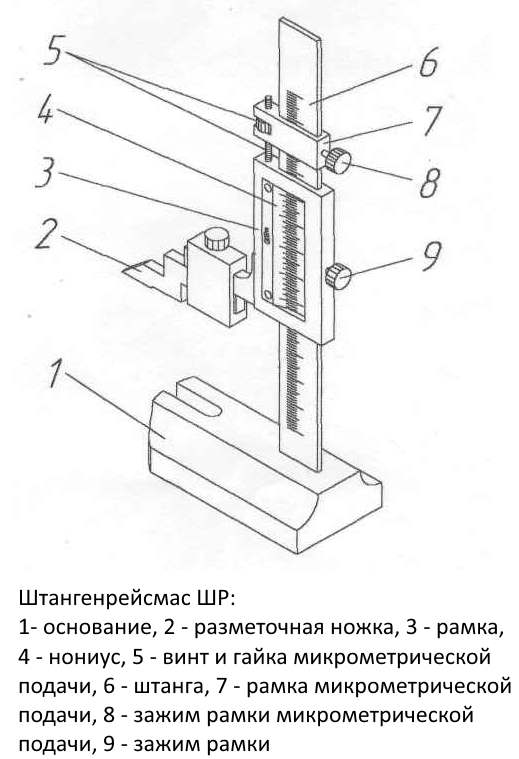

Устройство и основные детали

Устройство и основные детали

В соответствии с методикой, которая прописана в ГОСТ 164-90, инструмент в режиме разметки следует использовать так. Все измерения должны выполняться на массивной и ровной плите с минимальной шероховатостью поверхности. На эту плиту устанавливают основание, после чего пользуясь рамкой и нониусом, устанавливают необходимый линейный размер, который нужно воспроизвести на поверхности заготовки или полуфабриката. В держатель помещается чертилка, которая жёстко фиксируется микрометрическим винтом. Рамка, которая предварительно застопорена винтом, прижимается вместе с корпусом к размечаемой поверхности. Далее инструмент передвигают на требуемое значение линейного размера, при этом остриё чертилки должно оставлять видимый след на поверхности заготовки.

Скачать ГОСТ 164-90 «Штангенрейсмасы. Технические условия»

Штангенрейсмас, назначение которого – измерение, вместо чертилки в держателе имеет призматический либо конусный указатель, который заканчивается головкой малого радиуса (по действующим нормам это может быть 50 или 100 мкм).

Поверка инструмента

Методика поверки штангенрейсмаса предусматривает следующее. Вначале следует проверить установочный ноль применённого инструмента. Для этого прибор размещают на эталонную плиту и перемещают его в продольном направлении. Контрольная прямая не должна иметь ломаных участков и прочих отклонений, которые в абсолютном выражении выходят за пределы точности. Аналогичным образом поверяется и цифровой штангенрейсмас, только контролируются показатели цифрового дисплея.

Назначение штангенрейсмаса – точное проведение размерных линий и производство измерений – может быть реализовано в полной мере, если соблюдать следующие правила и требования:

  1. Недопустимы значительные колебания температуры и влажности при работе. В частности, нормируемый температурный диапазон составляет 20±10 °С, а относительная влажность 70±5%.
  2. При изменении диаметра или конфигурации измерительной головки поверку необходимо выполнять заново.
  3. Поверку всегда производят несколько раз (не менее трёх), после чего для штангенрейсмаса нониусного сравнивают между собой показания нониуса. Инструмент цифрового типа поверяется по отклонению показаний имеющегося в комплекте дисплейного экрана.

Для проверки полученных результатов используют эталонный микрометр, точность которого должна быть не ниже, чем точность поверяемой техники.
