Съемник стопорных колец — это ручной монтажный инструмент, широко применяемый при разборке различных механизмов транспорта, промышленного оборудования, бытовой техники и других он применяется там, где вал или подшипник зафиксирован стопорным кольцевым крепление, предотвращающим его осевое перемещение.

Внешне устройство похоже на плоскогубцы — у него есть две ручки и острые губки, прямые или загнутые под определенным углом.

Две половинки вращаются относительно общей оси. Производители предлагают, как наборы съемников для разных размеров и типов колец, так и универсальные приспособления, в которых можно оперативно поменять пару рабочих сменных губок на подходящие к конкретному кольцу.

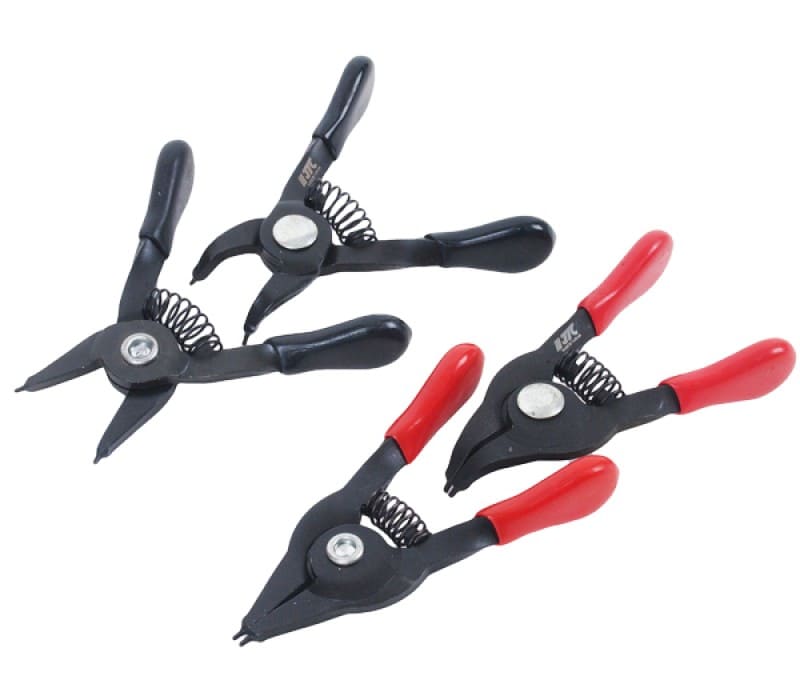

Съемник стопорных колес

Съемники стопорных колец для снятия и установки

Кольцевое стопорное крепление широко применяются при конструировании и изготовлении различных механизмов. Они ограничивают или блокируют осевое перемещение валов, штоков и подшипников. Кольцо изготавливается из упругой пружинной стали. Оно имеет узкий разрез, рядом с которым расширяется в округлые площадки. В центре этих площадок предусмотрены отверстия для губок съемника стопорных колец. В корпусе детали, обойме или в самом валу протачивается узкий паз, в него заводится кольцо в сжатом состоянии, когда площадки сведены вместе вставленными в отверстия губками съемника и зазор практически отсутствует. Из-за упругой деформации кольца длина его окружности уменьшается, и оно свободно проходит в паз. После того, как губки разжимаются, крепление под действием сил упругости возвращается в первоначальную форму, и плотно фиксируется в паз, осуществляя зажим стопорного кольца. Это делает невозможным осевое перемещение закрепляемой детали- при приложении к ней осевых усилий кольцевое стопорное крепление, упираясь в паз, пресекает движение.

Кольца могут быть внешние, надеваемые на цилиндрическую деталь снаружи, и внутренние, вставляемые в паз, отфрезерованный или проточенный во внутренней поверхности цилиндрического отверстия, глухого или сквозного. Различаются и съемники, предназначенные для таких колец. Внешние имеют меньшие габариты, а для внутренних используются щипцы для стопорных колец с удлиненными губками

Если внешнее кольцевое крепление еще можно поставить и снять с использование подручных средств, то для внутреннего, да еще и находящегося в некотором углублении, съемник- это единственная возможность для аккуратного монтажа и демонтажа колец без риска поранить пальцы или сломать деталь.

В обиходе съемники стопорных кольцевых креплений из-за внешнего сходства часто называют клещами, круглогубцами или плоскогубцами. Технически это некорректно, поскольку по типу инструмента они относятся к щипцам.

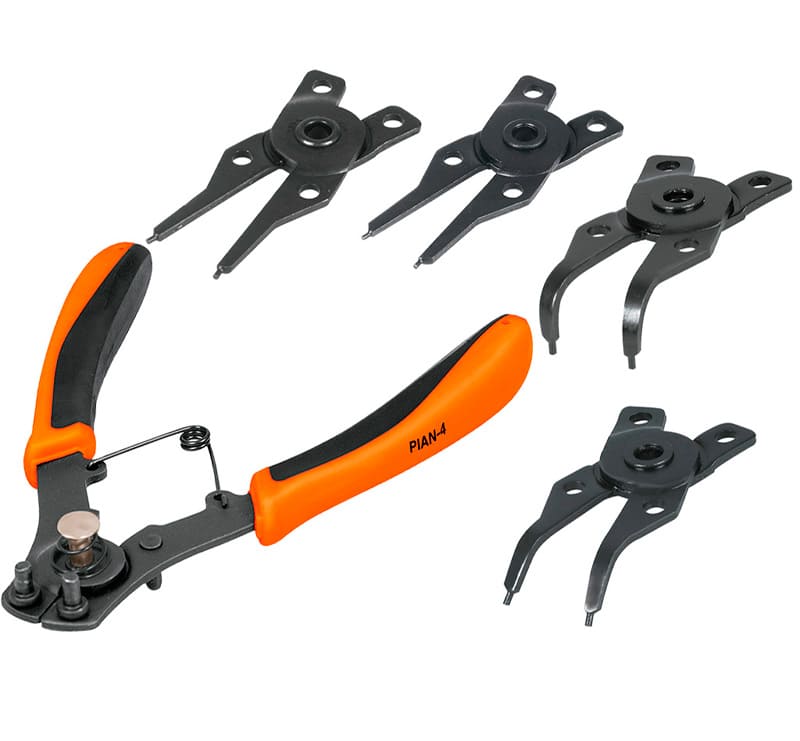

Съемники для установки стопорных колец

Съемники относятся к точному инструменту, они должны выдерживать большие кратковременные нагрузки. Поэтому делают их из высокопрочной инструментальной стали. Часто для экономии веса и снижения цены из высокопрочных сплавов выполняют только губки, испытывающие максимальные нагрузки. Изготовители предлагают широкий выбор съемников для самых разных типоразмеров колец. Некоторые комплектуют наборы из нескольких съемников для самых популярных размеров, другие пошли по пути выпуска универсальных съемников. В комплект такого устройства входит несколько пар сменных губок, которые можно быстро переставлять по мере необходимости.

Если инструмент приобретается для разовых работ, нет смысла гнаться за брендом, одно-два крепления дешевая китайская продукция снимет не хуже, чем именитая. Но если оснастка покупается для постоянной работы, например, в автосервис, то, безусловно, следует остановиться на продукции известной марки. Такие производители используют самые передовые технологии и инженерные решения, их продукция оснащается дополнительными функциями, облегчающими работу и повышающими ее безопасность.

Они применяют винтовые шарниры, позволяющие обеспечить исключительно плавный и ровных ход рукоятей. Специальная форма рабочих поверхностей исключает соскакивание кольца. Ограничительный винт дает возможность регулировать диапазон хода губок, предотвращая излишнее растяжение или сжатие материала кольца, могущее привести к его поломке. Механизм разъемной блокировки позволяет зафиксировать стопорное крепление в растянутом состоянии, экономит энергию работника и позволяет точнее и быстрее завести кольцо к посадочному месту. Эргономичные рукоятки не травмируют руки и снижают утомляемость работника, он может эффективно работать целую смену.

Конструкция и особенности съемников стопорных колец

С точки зрения теории машиностроения и слесарного дела, съемники стопорных колец следует отнести к категории ручных шарнирно-губцевых приспособлений. Как и у их ближайших родственников- пассатижей, ножниц и клещей-у кольцесъемника есть две рукоятки, соединенные шарнирно общей осью. За ось каждая рукоятка продолжается в виде рабочего органа- губки.

Отличие оснастки для снятия стопорных колец – в форме рабочего органа. Это цилиндрические, конические или имеющие специальную форму наконечники, которые вводятся в монтажные отверстия колец.

Они осуществляют разжим для внешних стопорных колец при установке. Они же производят зажим внутренних стопорных колец перед их введением во внутренний паз.

Конструкция круглогубцев для стопорных колец зависит от материала колец и их типоразмера. Среди различных видов съемников стопорных колец наибольшее распространение получили устройства

  • Японские. Этому виду присуща особая прочность. Губкам придана острая форма, нанесены насечки. Ряд экспертов считают, что такие наконечники не всегда дают возможность четко зафиксировать кольцо.
  • Европейские. Вместо насечек концы губок снабжены особой формы фаской, абсолютно точно фиксирующей как внутреннее, так и внешнее стопорное кольцо. Однако эта фаска снижает прочность наконечника, деля его менее долговечным. этого вида.

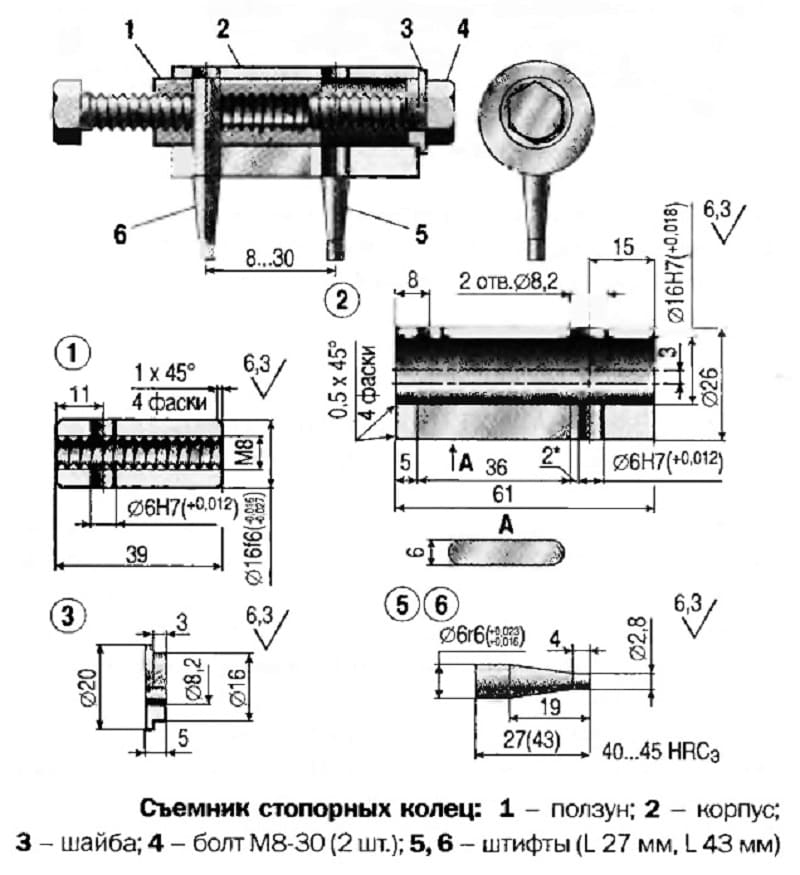

Конструкция съемника

Для усиления наконечников в некоторых моделях конструкторы прибегают к такому приему, как наварка или напрессовка рабочей части наконечника, выполненной из особо прочного инструментального сплава. Такое решение позволяет сочетать точность фиксации с высокой износостойкостью, присущие обеим видам, но одновременно ведет к заметному удорожанию устройства. Такая конструкция используется в профессиональных линейках продукции.

Классификация съемников стопорных колец и их характеристики

Классификация кольцесъемников осуществляется по ряду признаков. Основной из них- это тип кольца, для которого инструмент предназначен. По этому признаку различают:

  • Внешние круглогубцы для стопорных колец. При сближении рукояток устройства губки станут расходиться, разводя края прорези и увеличивая длину внутренней окружности кольца. Они обозначаются литерами EX. Используются для демонтажа колец, фиксирующих оси, валы, например, в механических редукторах, полуосях автомобильных мостов, керамических кран-буксах и т.п. При разведении рукояток губки, соответственно, сходятся, высвобождая кольцо из зацепления и облегчая его посадку по месту.
  • Внутренние. При сведении рукояток рабочие наконечники также станут сходиться. При этом диаметр внешней окружности кольца уменьшится. Это даст возможность ввести его во внутренне отверстие и аккуратно поместить в паз. Такими кольцами часто крепят подшипники качения в редукторах, двигателях, ступицах колес и в других узлах, механизмах, транспортных средствах, бытовых приборах и устройствах точной механики и автоматики.

Другой классифицирующий признак- назначение инструмента. По нему кольцесъемники делятся на:

  • Бытовые. Для эпизодического использования в домашней мастерской для ремонта бытовой техники, транспорта и средств механизации приусадебного участка. Выполняются из обычной стали, имеют ограниченный ресурс и доступную цену. Вполне отвечают запросам умельцев, не сделавших ремонт своей профессией.
  • Полупрофессиональные. Для периодического использования, например, в небольшом автосервисе или домашней мастерской автолюбителя. самостоятельно занимающегося тюнингом своего автомобиля или мотоцикла. Сделаны из более качественных материалов, имеют больший ресурс и прочность, чем инструменты бытового класса. Стоят заметно дороже бытовых и служат существенно дольше.
  • Профессиональные Предназначены для постоянного, многократного применения в течении рабочей смены. Такие съемники стопорных колец в ремонтных мастерских, в автоделе, средних и крупных автосервисах, ремонтных подразделения промышленных предприятий. Изготавливаются с повышенной точностью из высококачественных, долговечных сплавов. Имеют высокую износостойкость. Высокая цена окупается удобством, точностью и долговечностью при больших объемах работ.

Различают кольцесъемники также по форме губок. Они бывают:

  • прямые;
  • загнутые, чтобы было удобнее устанавливать и снимать кольца в труднодоступных местах;
  • удлиненные, для использования в глубоких отверстиях.

Характеристики съемников стопорных кольцевых креплений

Основными параметрами устройств зажима и разжима для стопорных колец считают:

  • Расстояние захвата наконечников.
  • Длина ручек. Влияет на максимальное усилие сведения или разведения кольца. Мускульная сила человеческой ладони преобразуется по правилу рычага, и чем длиннее ручки, тем большее усилие прикладывается к наконечникам.
  • Длина губок съемника. Если крепление размещено в труднодоступном месте, в отверстии небольшого диаметра с значительным заглублением, такое, как в заднем тормозном суппорте, то добраться до него при обычной длине наконечников не удастся. В дело идут клещи для съема с удлиненными губками. Необходимо понимать, что удлиненные губки позволяют развивать меньшее усилие, чем обычные. Вследствие того же правила рычага усилие снижается пропорционально увеличению длины наконечника. Поэтому в съемниках для крепления подшипника ступицы некоторых моделей автомобилей с удлиненными губками приходится использовать дополнительный рычажный механизм для увеличения усилия.
  • Материал, из которого изготовлен инструмент. От этого зависит прочность и долговечность изделия. Хром-ванадиевая сталь прослужит существенно дольше, чем простая конструкционная. Если же к устройству приварены или напрессованы наконечники из высокопрочной инструментальной стали, оно прослужит еще дольше и не сломается в ответственный момент.
  • Форма наконечников. Наиболее распространены прямая и загнутая под углом от 30 до 90°. Выбирается в зависимости от путей доступа к конкретному стопорному креплению. Внешние часто удается монтировать и демонтировать прямыми наконечниками, а для внутренних, как правило, требуются изогнутые.
  • Диаметр наконечников. Чтобы успешно монтировать и демонтировать, обычно выбирают толщину наконечников, чуть меньше диаметра отверстий в монтажных площадках. Слишком толстый наконечник просто не попадет в отверстие. Использование же слишком тонкого может привести к выскальзыванию его из отверстия. Кроме того, при работе с мощными стопорными кольцевыми креплениями существует риск сломать слишком тонкий наконечник с непредсказуемым полетом напряженного пружинного крепления и обломков инструмента. Лучше подобрать подходящий съемник или сменные губки из набора.
  • Обратный отгиб наконечников. Применяется лишь для внешних кольцесъемников, постольку там крепление для демонтажа требуется разжать. При небольшом обратном отгибе оно надежно захватывается съемником, снижая риск срыва и отскока.

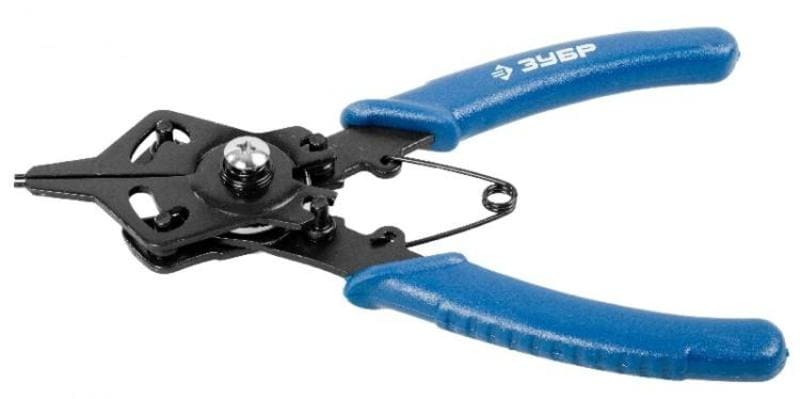

Съемник стопорных колец бытовой

Большая часть этих параметров теряет свою важность в случае приобретения универсального съемочного набора с большим количеством сменных насадок-наконечников. Они крепятся к рукояткам с помощью шестигранного ключа.

Важное правило пользования таким набором — использовать только парные наконечники. Эксперименты по сочетанию губок разной длины или разной формы может привести к поломке.

Такой набор отлично подойдет для начинающего мастера. Более опытней считают универсальные съемники недостаточно прочными и износостойким, из-за дополнительного узла сопряжения в конструкции.

Многие начинающие мастера, особенно взглянув на стоимость профессиональных наборов, решают вместо их покупки обойтись недорогими длинногубцами. Другие обтачивают старые пассатижи. Использование случайных инструментов может выручить один раз, но для систематической работы такие приспособления непригодны. Слишком велик риск поломки некачественного или изношенного металла в самый ответственный момент.

Еще один важный момент- при работе с кольцесъемниками обязательно надо использовать индивидуальные защитные средства. Во время монтажа кольца оно упруго деформируется, и запасает в себе значительную энергию сжима или растяжки. Если крепление срывается из-за неловкости работника или поломки, оно может отскочить по непредсказуемой траектории вместе с обломками инструмента. Перчатки защитят руки от ссадин и ушибов, а защитные очки из прочного плексигласа прикроют глаза. Можно использовать и прозрачный лицевой щиток, хотя многие считают его неудобным и громоздким.

Преимущества кольцесъемников knipex

Компания Knipex заслуженно входит в число лидеров рынка кольцесъемников и другого монтажного инструмента. Высокое качество, точность изготовления и высокая износостойкость создали продукции Knipex прекрасную репутацию. Изготовитель предлагает потребителям несколько линеек полупрофессиональных и профессиональных устройств, покрывающих практически все разнообразие классификации.

В моделях Knipex применяются самые передовые технические решения, такие, как:

  • винтовой шарнир, гарантирующий исключительно мягкий, ровный и точный ход рукояток;
  • ограничительный винт для регулировки хода, защищающий крепление от чрезмерного растягивания или сжатия;
  • устройство разъемной блокировки облегчает работу и существенно повышает ее безопасность при монтаже наружных стопорных колец больших размеров и толщин;
  • кованые наконечники сочетают в себе беспрецедентную надежность, прочность и упругость, необходимую для смягчения динамических нагрузок;
  • увеличенная рабочая площадь, предотвращающая соскакивание кольца;
  • специальная пружинная модель, без отверстий для инструмента и увеличенной до 3,5 мм толщиной рабочих поверхностей.

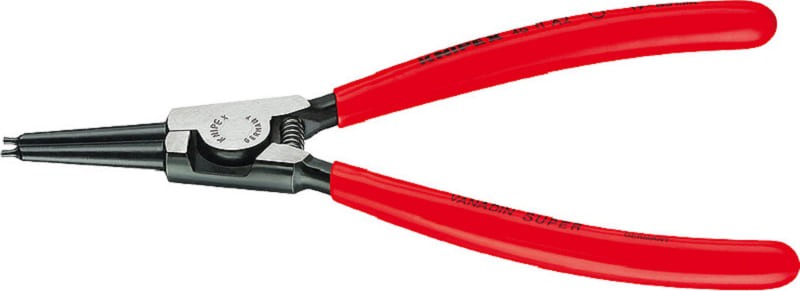

Кольцесъемник KNIPEX

Для работ со сложными механизмами, сочетающими в себе силовые приводы и прецизионные системы управления прекрасно подходят универсальные наборы Knipex.

Стартовый экономичный набор-универсал включает в себя только рукоятки и самые популярные сменные губки прямого и гнутого профиля. По мере надобности наконечники можно докупать- уникальная фирменная система крепления обеспечивает их полную совместимость.

Запатентованные передовые технологии металлообработки, большая часть из которых разработана и внедрена инженерами компании, высококачественные производственные линии с высокой степенью автоматизации, обеспечивают прецизионную точность работы, безопасность и долгий срок службы изделий.

Эргономичная рукоятка, облицованная мягким приятным на ощупь пластиком, позволяет экономить усилия работника, не травмирует ладонь и не вызывает чувства усталости даже за полную смену.

Цены на продукцию впечатляют, но только до момента сравнения из с ценами конкурентов, предлагающих продукцию аналогичного качества. Для тех, кто планирует большие объемы работ, не хочет терпеть неудобства от разболтанного, неудобного, неточного и хрупкого инструмента, кто знает цену своим рукам- выбор продукции Knipex представляется, пожалуй, самым разумным.

Разновидности наборов съемников

Единственным съемником внутренних стопорных колец не сумел обойтись ни один мастер. Чтобы в инструментальном ящике не копились разномастные, купленные по случаю приспособления, имеет смысл подумать о приобретении набора съемников стопорных колец. В типовой набор входят четыре съемника. Два ориентированы для разжима стопорных колец, с прямыми и изогнутыми наконечниками. Другие два предназначены для зажима стопорных колец. Такой комплект позволяет работать с большинством часто встречающихся колец.

Интересным вариантом может оказаться и универсальный набор с едиными рукоятками и комплектами сменных пар губок, закрепляемых на основании с помощью шестигранного ключа.

В сменные комплекты включаются прямые и изогнутые наконечники, с удлиненными губками, действующим на сжатие и на разжимание.  В стартовый набор входят самые часто используемые наконечники, другие можно докупать по мере необходимости.

Licota

Интересный универсальный набор ATB-0100 предлагает компания Licota. Его особенности заключаются в следующем:

  • Селектор режима работы. Позволяет менять сжимание на разжимание одним движением. Повышает производительность и удобство пользования прибором.
  • Поворотное крепление губок дает возможность установить и зафиксировать их под произвольным углом от 0 до 90о. Таким инструментом можно подобраться в самые труднодоступные места.

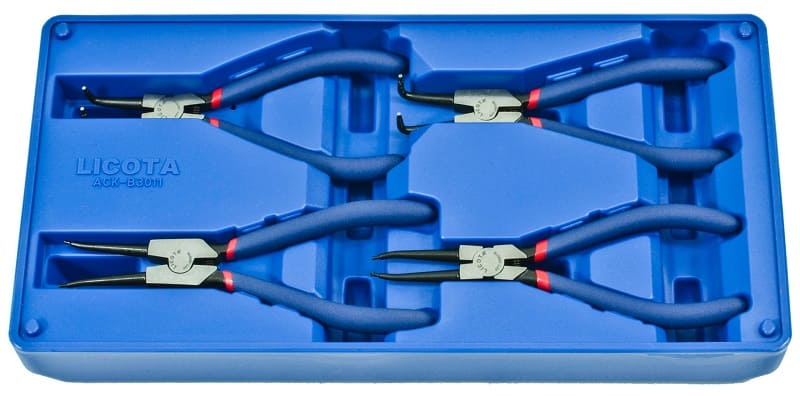

Набор съемников Licota

Force

Набор обычных съемников состоит из пары приспособлений, работающих на разжим. Вторая пара предназначена для сжатия. В каждой паре есть инструмент с прямыми и с изогнутыми под 45° губками. Средние размеры устройств позволят справится с самыми распространенными типоразмерами и местами размещения стопорных кольцевых креплений. Все элементы набора размещены в гнездах удобного пластмассового чемоданчика

KING TONY

Компания предлагает наборы щипцов для стопорных колец, размещенные в кармашках брезентового фартука. По краям отверстия с люверсами, за которые фартук можно удобно подвесить к стене или верстаку. Такое решение рассчитано на ремонтные мастерские и станции техобслуживания транспорта.

В комплект входит четыре приспособления, два на разжим для стопорных колец. Другая пара предназначена и два на сжатие. В каждой паре есть съемник с более короткими прямыми и более длинными изогнутыми губками.

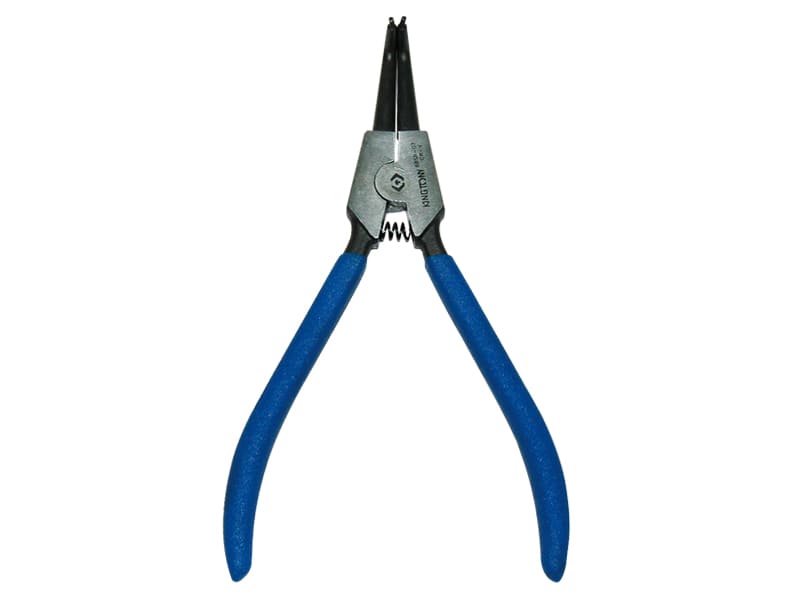

Съемник KING TONY

Дело техники

по оформлению и общей функциональности представляет собой близкую копию набора King Tony. Такой же матерчатый фартук, такие же два съемника на сжатие и два на разжимание.

Отличие отечественного набора съемников стопорных колец комплекта заключается в том, что длина губок увеличена по сравнению с аналогом.Это может помочь добраться до недоступного для обычных приспособлений крепления.
