Выбираем расходные компоненты для плазменной резки

        Высокая эффективность технологии плазменной резки может быть достигнута лишь в том случае, когда своевременно и правильно выбираются все расходники — быстроизнашиваемые составляющие оборудования. К ним относятся сменные сопла, электроды-инструменты, уплотнительные и электроизолирующие узлы.

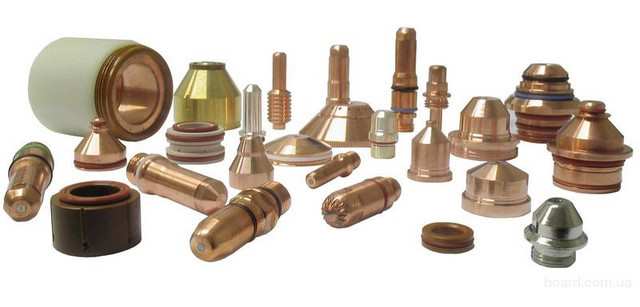

Расходные материалы для плазменной резки

Расходные материалы для плазменной резки

Признаки, по которым следует готовить замену

Перед включением установки плазменной резки обычно проверяют:

      1. Качество разделённой кромки на металле – если она рваная, содержит следы многочисленных оплавлений металла изделия, и большие частицы застывшего грата – то расходные материалы уже изношены, а потому требуют замены.
      2. Цвет видимой части пламени на торце электрода. Для плазменной резки с присутствием кислорода или кислородсодержащей смеси оно не должно иметь зеленоватого оттенка. В противном случае электрод изношен, и в составе пламени присутствуют частицы хлористых соединений. Это обстоятельство не только опасно с экологической точки зрения, но и приводит к охрупчиванию разрезаемого материала в зоне реза из-за присутствия хлоридов.
      3. Неравномерность горения дуги, если процесс ведётся в поперечном потоке рабочей среды-диэлектрика. При резке по сложному контуру данный факт свидетельствует об износе отдельных участков электрода, вследствие чего процесс перемещения плазмы в дуговом столбе является частично неконтролируемым.
      4. Высоту установки горелки плазмотрона. При малой высоте сопло подвергается интенсивной атаке горячих частиц расплавленного металла заготовки, а, значит, термически деформируется. В результате точность направления столба плазмы ухудшается, и точность реза не соответствует техническим условиям на выполнение процесса.

Визуальному осмотру подвергаются также и некоторые детали установки. Например, такие важные расходные материалы для плазменной резки с применением кислорода, как торцевые вставки на торцах, как правило, изготавливаются с применением тугоплавких сплавов с рением, иттрием, вольфрамом и т.д. При выработке таких вставок до глубины более 2 мм она подлежит немедленной замене. Для дуговой плазменной резки основанием к замене расходного материала служат механический вырыв части графита или наличие мелкой сетки трещин на торце.

Излишек технологической высокотемпературной смазки также является причиной неудовлетворительной стойкости расходников: иногда она забивает воздухоотводящие каналы (или отверстия для прокачки), что служит причиной недостаточного охлаждения электродов с последующей их деформацией.

Выбор расходных материалов

Исходная комплектация расходников для плазмотрона подбирается под определённую номенклатуру исходных материалов. Поэтому в первую очередь обращают внимание на следующие факторы:

      1. Какой материал обрабатывается. Например, при резке твёрдосплавных заготовок требуемый ток дуги принимается намного выше, чем при резке большинства материалов (за исключением жаропрочных сплавов на основе молибдена и вольфрама). Кроме того, учитывается толщина разрезаемого металла: для толстолистовых заготовок требуемая сила тока всегда на 20 — 30% больше номинальной;
      2. Взаимосвязь формы выходной части сопла и требуемой кромкой. Например, в случае углового реза износ данного расходного материала с традиционной формой конфузора будет заведомо больше;
      3. Соответствие прочностных характеристик рабочей головки возможностям энергетической части плазмотрона. Обычно ток ограничения для сопла намного меньше, поэтому допускать даже кратковременную перегрузку данного узла недопустимо. При необходимости повышения скорости реза следует выбирать для сопла более термостойкий сплав;
      4. Нежелательной считается и работа установки при пониженных значениях тока: производительность процесса падает, а протяжённость зоны термического влияния дуги увеличивается. Как следствие, в поверхностных объёмах разрезаемого металла могут происходить нежелательные структурные превращения, которые могут потребовать дополнительной термической обработки заготовки после её отрезки.

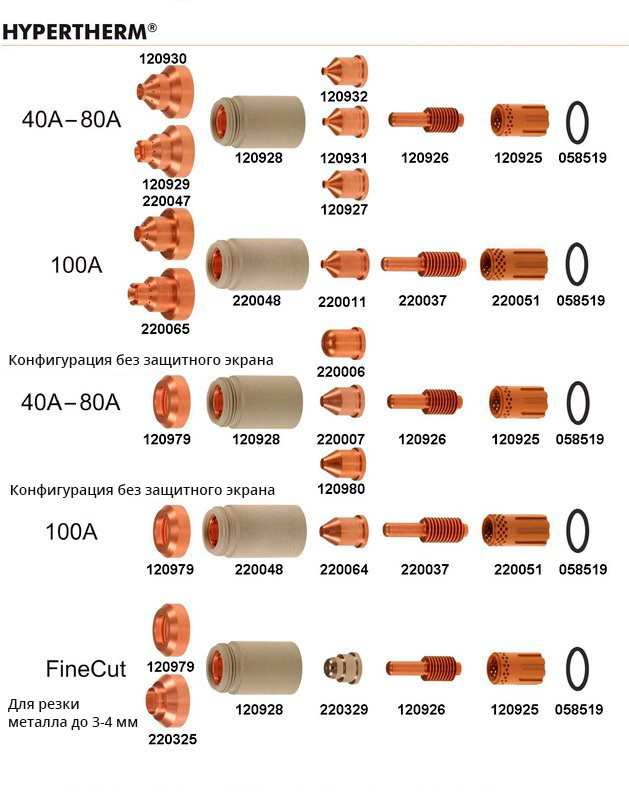

Комплекты расходных деталей Hypertherm системы Powermax на силу тока до 100А

Комплекты расходных деталей Hypertherm системы Powermax на силу тока до 100А

Чаще всего плазменное разрезание выполняют при фактической силе тока дугового разряда 60…90% от максимальной.

Качество обслуживания компонентов плазморезов

Долговечность расходных материалов для плазменной резки определяется также и качеством наладочных операций. В частности, сила затяжки соединений должна быть в пределах значений, установленных руководством пользователя установкой. Во время ежедневного регламентного обслуживания производят тщательный осмотр и чистку фильтров подачи рабочей среды, а также проверку значений контрольной производительности насоса, которая не должна быть меньше номинальных значений. Нестабильность давления прокачки рабочей среды также считается основанием для немедленной остановки плазмотрона.

Во время эксплуатации установки периодически контролируются параметры влажности газа (превышение данного показателя загрязняет внутренние поверхности конфузора), и качество рабочей жидкости. В частности, не рекомендуется применять техническую воду, в которой велик процент водорастворимых солей, откладывающихся впоследствии на сопле. Эмульсии и масла ежедневно очищают от механических примесей.
