Ножовка по металлу считается довольно распространенным ручным инструментом, который предназначен для разделения заготовки на несколько отдельных частей определенного размера. Ее конструктивные особенности характеризуются тем, что есть возможность проводить периодическую замену рабочего плотна. При обработке металла весьма велика вероятность быстрого износа режущей кромки. Поэтому была предусмотрена функция замены ленты, для чего требуется небольшое количество времени. Существует просто огромное количество различных полотен, рассмотрим особенности выбора и многие другие моменты подробнее.

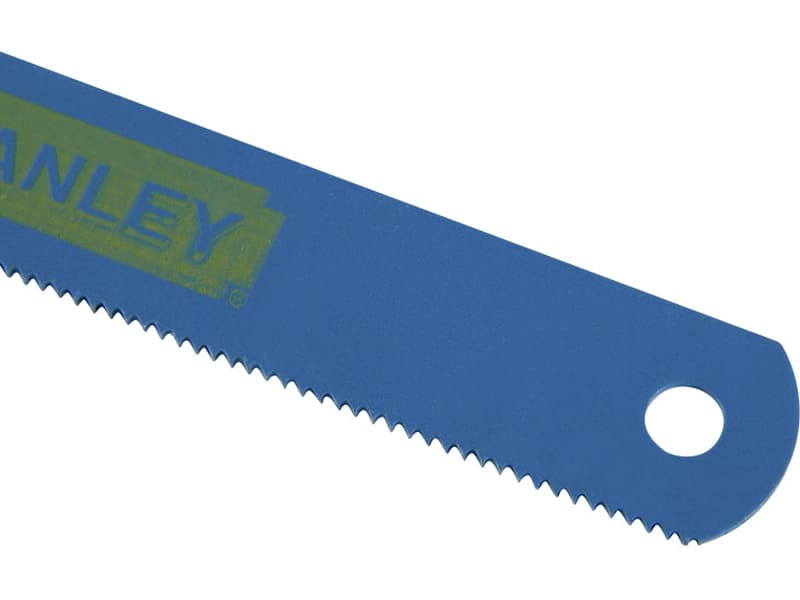

Ножовочное полотно по металлу

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

  1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
  2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
  3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

При выборе уделяется внимание и показателю ширины, которая для одинарного варианта исполнения составляет 0,63 мм, для двойного 0,8 мм. Высота зуба в первом случае составляет 12,5 мм, во втором 20 мм.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

Скачать ГОСТ 53411-2009

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

  1. Х6ВФ.
  2. В2Ф.
  3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

  1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
  2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

Принципы выбора полотна

Важно правильно выбрать наиболее подходящий вариант исполнения изделия к конкретным эксплуатационным условием. Если поверхность не обладает требуемыми свойствами, то она не прослужит в течение длительного периода. Критериями выбора можно назвать нижеприведенные моменты:

  1. Наиболее важным критерием выбора можно назвать расстояние между двумя крепежными отверстиями. У некоторых инструментов этот показатель может меняться благодаря специальному устройству.
  2. Следующий критерий выбора заключается в прочности разрезаемого металла. Если работа предусматривает резание распространенных мягких сплавов, к примеру, меди или алюминия, то выбирается изделие с наименьшей твердостью поверхностного слоя. Сталь Х6ВФ весьма распространена, у полотен импортного происхождения применяется маркировка HCS. Также можно проводить обработку прочных металлов, для которых подходит полотно ножовочное из быстрорежущей стали, импортная маркировка HSS,
  3. Учитывается также и толщин разрезаемого металла и качество, которое нужно достигнуть после обработки. За рубежом определяющим критерием становится показатель PPI – число вершин зубьев, приходящихся на дюйм длины. Для обеспечения высокого качества требуется PPI более 24, если в приоритете производительность, то выбирается вариант исполнения с показателем менее 24.
  4. При выборе уделяется внимание качеству разведения режущей кромки. Этот параметр должен соответствовать нормам, которые устанавливаются в ранее приведенном ГОСТ. Выделяют три основных варианта исполнения: разведение по каждому, через один зуб или по двум смежным.

Многие ищут полотно ножовочное, которое сможет прослужить в течение длительного периода. Следует учитывать, что на эксплуатационный срок оказывает влияние качество нанесенного покрытия. Применение недорогих веществ становится причиной, по которой при нагреве на поверхности появляется большое количество трещин.

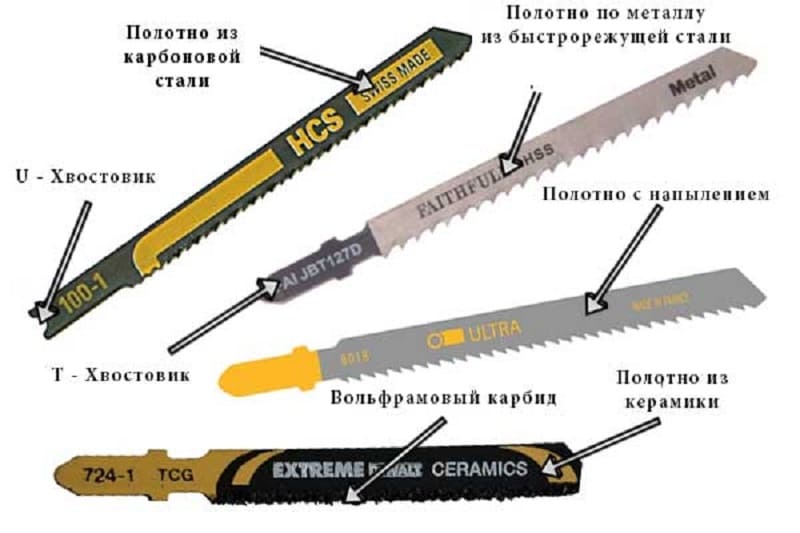

Маркировка ножовочного полотна

На качество оказывает влияние также равномерность разводки. У хорошего ножовочного полотна по металлу отклонение составляет не более 45% на длину 10 мм. Также визуальный осмотр позволяет определить то, насколько равные по высоте отдельные зубья. Точные результаты можно получить при применении микрометра или другого измерительного прибора с высокой точностью.

Как установить полотно на ножовку по металлу

Конструкция рассматриваемого инструмента позволяет проводить быструю замену ножовочного полотна. Стоит учитывать, что при допущении ошибки рассматриваемое изделие не прослужит в течение длительного периода. Как установить полотно в ножовку по металлу – весьма распространенный вопрос, так как этот инструмент встречается практически во всех домашних мастерских. Основными рекомендациями можно назвать следующее:

  1. Инструкция во многом зависит от применяемой системы крепежа в конкретном случае.
  2. Большое распространение получил резьбовой зажим, при котором ножовочное полотно устанавливается и натягивается. Резкая смена прилагаемой нагрузки становится причиной, по которой приходится периодически проверять степень натяжения.
  3. Встречаются инструменты с рычажным креплением. В этом случае установка существенно упрощается, так как достаточно отвести рычаг и установить ножовочное полотно по резке металла, после чего затянуть его в обратном направлении.

При рассмотрении того, как правильно вставить полотно в ножовку по металлу следует учитывать, что после соответствующего монтажа оно создает легкий звон при работе и может немного вибрировать. Однако, на момент пиления изделие не должно менять свое положение, так как это может стать причиной повреждения крепежных отверстий.

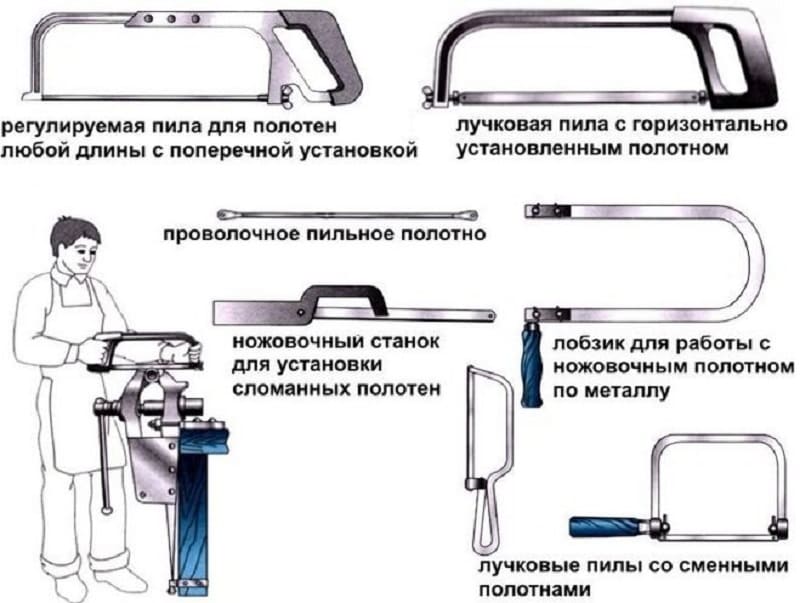

Разновидности инструмента с ножовочным полотном

Правила выбора

При соблюдении определенных правил есть возможность выбрать подходящее полотно, которое может прослужить в течение длительного периода. Основными рекомендациями назовем следующее:

  1. На поверхности не должно быть трещин или других дефектов, а также следов коррозии. Это связано с тем, что даже незначительные повреждения станут причиной повышенного износа.
  2. На момент выбора следует убедиться в эластичности пилы. Для этого ее немного сгибают, после отпускают. Высококачественное изделие практически сразу восстанавливают свою форму, что свидетельствует о высокой гибкости.
  3. Как ранее было отмечено, допустимая скорость резания во многом зависит от количества зубьев, приходящихся на один дюйм.
  4. Определяющим фактором во многих случаях становится тип применяемого материала. Зачастую отдают предпочтение каленной стали или бимметаллическим изделиям. Вариант исполнения с напылением из карбида вольфрама служит в течение недлительного периода.

Не рекомендуется использовать показатель цены как основной критерий выбора. Однако, слишком дешевый вариант исполнения выходит из строя в течение короткого периода.

Как показывает практика, низкокачественный вариант исполнения приходится менять несколько раз, как более дорогое предложение прослужит в течение большего периода.

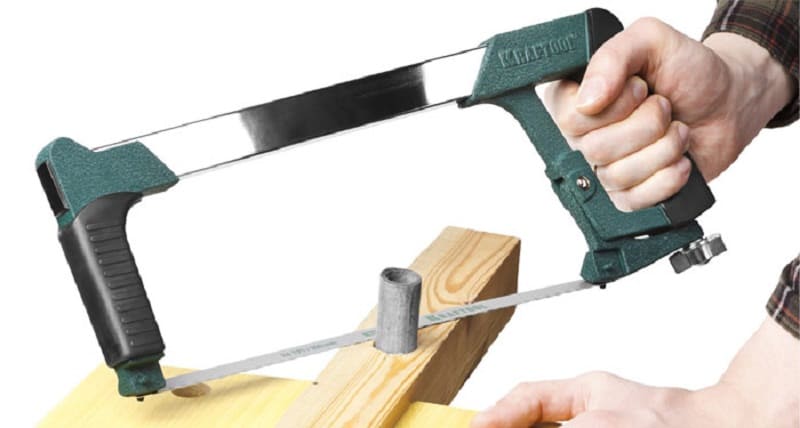

Применение ножовочного полотна

Рекомендации по применению

Только при правильном применении можно исключить вероятность повреждения ножовочного полотна по металлу. Основные рекомендации следующие:

  1. Нужно проводить обработку с одной скоростью и приложенным усилием. Даже незначительные изменения могут стать причиной появления дефекта.
  2. Время от времени нужно делать перерывы. Причины заключаются в том, что слишком высокая температура становится причиной повышения пластичности.
  3. На момент обработка по поверхности должно проходить все ножовочное полотно. За счет этого обеспечивается равномерный износ.

Часто можно встретить ситуацию, когда из-за сильного нагрева и приложенного усилия металлическая пластина лопается. Низкокачественные варианты исполнения изнашиваются быстро и становятся практически непригодными в применении.

Количество зубьев

Определяющим фактором является то, сколько зубьев приходится на один дюйм. От него зависит следующее:

  1. От показателя зависит производительность. При увеличении количества режущих кромок существенно усложняется поставленная задача, стружка становится более мелкой.
  2. Большое количество позволяет получить качественный срез. Это достигается за счет уменьшения получаемой стружки.

Кроме этого, увеличение количества становится причиной повышения стоимости изделия.

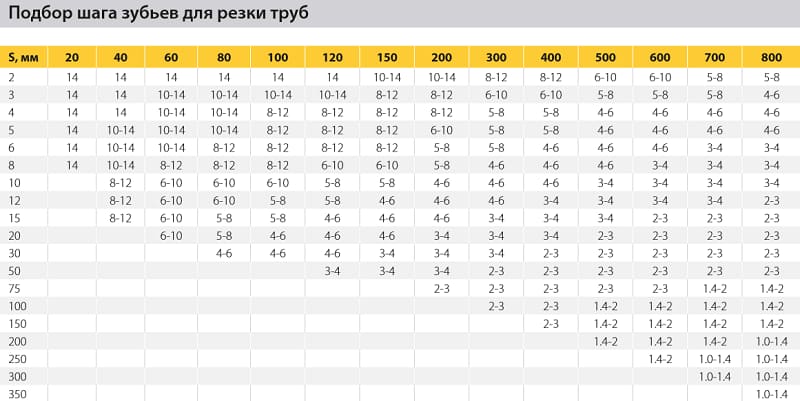

Подбор шага зубьев ножовочного полотна для резки труб

Форма зуба полотен по металл

Уделяется внимание также тому, какая форма у зуба. От этого показателя зависит:

  1. Направление установки металлической пластины.
  2. Степень износа при работе.
  3. Производительность инструмента.

В большинстве случаев применяется классическая форма, так как она считается универсальным вариантом.

Шаг зуба

Также может отличаться и шаг зубьев. Этот показатель ножовочного полотна определяет:

  1. Производительность.
  2. Возможное качество получаемого среза.
  3. Область применения.

Мелкий шаг позволяет получить качественный срез при работе с различными сплавами.

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

  1. Разводка по каждому.
  2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины.

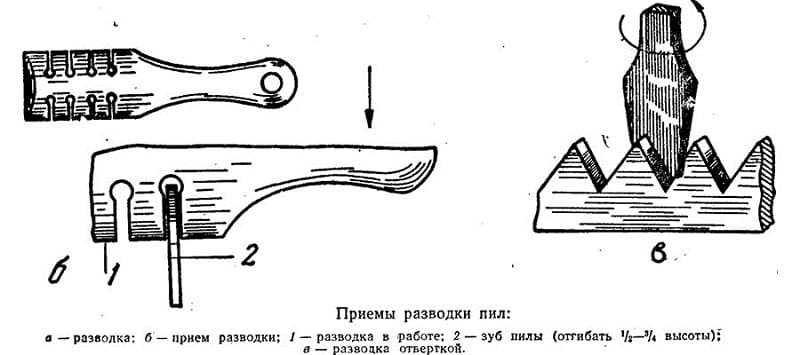

Приемы разводки зубьев

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.
