Резьбовые соединения являются самыми надежными из разъемных соединений. Впервые были применены в античности, и с тех пор заметно усовершенствовались. До изобретения токарно-винторезного станка в 17 веке каждая пара «болт-гайка» изготавливалась индивидуально, они не были взаимозаменяемыми. В 19 веке, во время развития железных дорог в Англии, изобретатель сэр Джозефа Уитворта предложил и внедрил стандарт нарезки резьбы, носящий с тех пор его имя. Для нарезки внешней резьбы используют токарно-винторезный станок или специальные плашки, для нарезки внутренней резьбы применяют метчики – разновидность фрез.

Конструктивные особенности

Вначале внутреннюю резьбу нарезали нехитрыми приспособлениями в виде заточенного под конус четырехгранного стержня. На коническом конце выпиливали режущие зубы, которые при завинчивании стержня в отверстие процарапывали в нем резью. В ходе дальнейших усовершенствований у метчика появился положительный передний угол, канавки для выброса стружки и лучшее соответствие режущих кромок профилю резьбы.

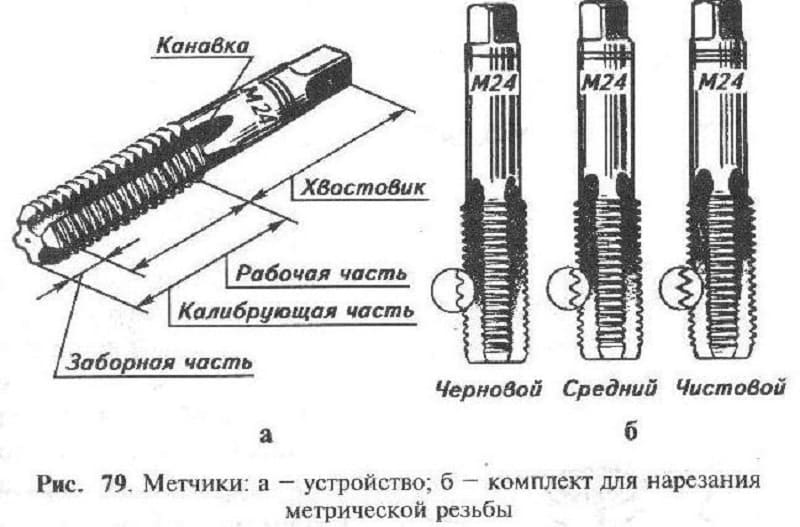

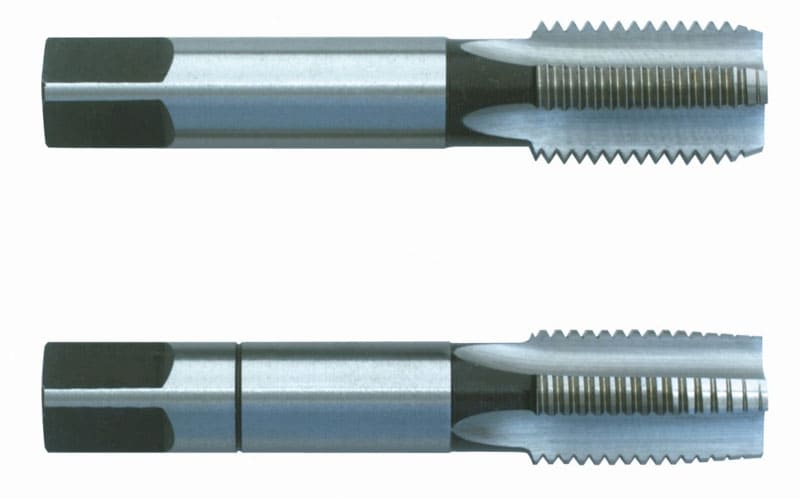

Устройство метчика

Устройство метчика

В современном метчике присутствуют следующие обязательные конструктивные элементы:

  • Головная (или заборная) часть в форме пологого конуса, служащая для начала формирования профиля резьбы.
  • Некоторое число (2-6) боковых канавок, обеспечивающих отведение стружки и поступление смазки (СОЖ).
  • Калибрующая часть, в форме протяженного цилиндра, завершающая точное формирование профиля.
  • Хвостовик, служащий для закрепления метчика в зажимном устройстве патрона или ворота.

В поперечном разрезе форма канавки обуславливается двумя ее поверхностями: фронтальной гранью режущего зубца метчика и спинкой этого зубца.

Различают канавки для стружки следующих типов:

  • Однорадиусные – поперечный разрез представляет собой дугу окружности, применяются на калибровочных инструментах.
  • Прямолинейные — поперечное сечение U-образное, используются для нарезки гаечной резьбы.
  • Смешанные — прямолинейная передняя и дугообразная задняя. Так делают большую часть универсального инструмента.
Разновидности канавок метчика

Разновидности канавок метчика

Кроме того, канавки делятся на:

  • Прямолинейные. Используются в универсальном инструменте.
  • Левые спиральные. Левозаходные применяют для нарезания резьбы на проход. Стружка выталкивается в пространство перед метчиком, предохраняя, таким образом, уже сформированный профиль от повреждения.
  • Правые спиральные. Правозаходными снабжают метчики для нарезания глухих отверстий, такими канавками стружка выталкивается наружу и не забивает отверстие.

Коническая форма головной части облегчает центровку метчика в отверстии и заход на нарезку первых ниток резьбы. Угол наклона конуса варьируется между 3° и 20°, конкретное значение определяют, исходя из назначения инструмента — чернового, промежуточного или чистового прохода.

Цилиндрическая часть в действительности представляет собой обратный конус с очень маленьким углом конусности . Занижение достигает 0,1 мм, это позволяет снизить трение в ходе нарезки.

Оновные размеры метчиков:

  • шаг резьбы;
  • высота профиля;
  • полная высота профиля;
  • наружный диаметр резьбы;
  • длина заборной части;
  • угол заборного конуса;
  • величина затылования.

Кроме всего, инструменты делятся на метчики с левой и с правой резьбой.

Виды по назначению

По своему назначению различают следующие виды метчиков:

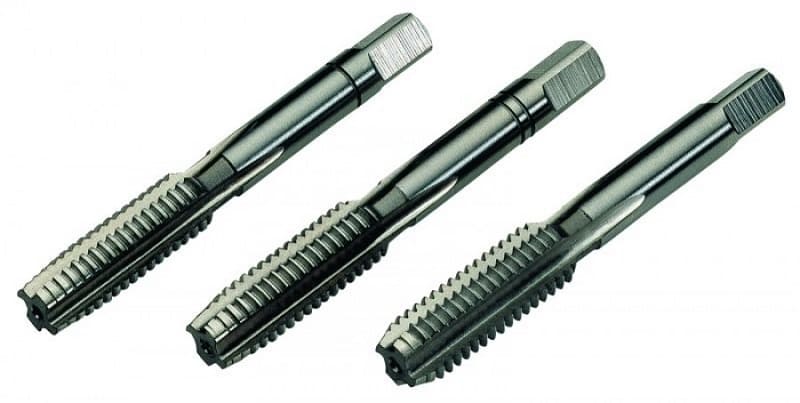

  • Слесарные. Предназначены для ручного применения, имеют хвостовик квадратной формы. Они поставляются в комплекте с воротком, которым и обеспечивается вращение инструмента и нарезание резьбы. Используются в составе комплекта из двух или трех метчиков, несколько отличающихся друг от друга по диаметру. Каждый снимает с поверхности отверстия свою часть припуска. Внутри комплекта инструменты различают по числу черточек, выгравированных или отштампованных на хвостовике, самый грубый, черновой имеет одну черточку, промежуточный — две и чистовой — три.
  • Машинные или машинно-ручные. Такими метчиками нарезку проводят как вручную, так с использованием оборудования. Применяются токарные, сверлильные станки или обрабатывающие центры. Отличие от слесарных, имеют более короткую заборную часть, поскольку соосность обеспечивается конструкцией станка. Выполняются из более качественной инструментальной стали, термостойкой и устойчивой к механическим нагрузкам.
  • Гаечные. Предназначены для нарезки резьбы в гайках в станках-автоматах. Конструктивно отличаются более длинным хвостовиком гладкой цилиндрической формы. После прохождения резьбы гайки одна за другой перемещается на хвостовик, и ожидаются там выполнения всей серии. По окончании групповой операции хвостовик извлекается из патрона, и все гайки стряхиваются в приемный лоток.

Отдельно также производятся и применяются метчики дюймовые и метрические.

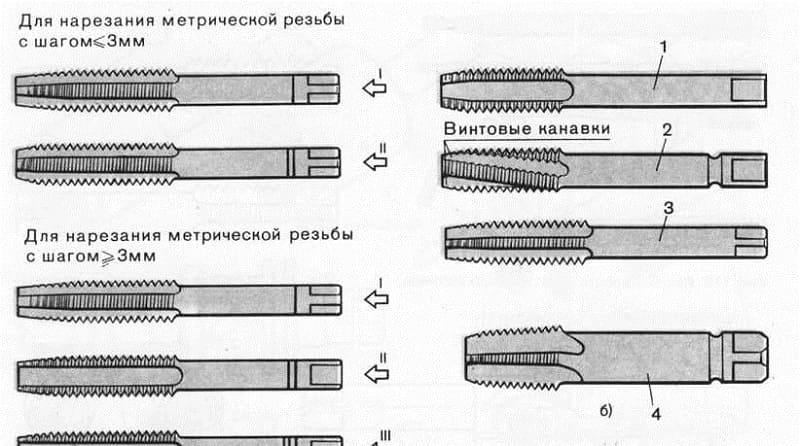

Виды по конструкции

Метчики сильно различаются по своей конструкции:

  • Бесканавочные имеют очень короткие канавки, используются для работы с вязкими материалами: сплавами легких металлов и некоторыми низкоуглеродистыми высоколегированными сталями.
  • Винтовые — канавки расположены по восходящей спирали, такими нарезают резьбу в глухих отверстиях на высокопроизводительных станках.
  • Ступенчатые. Рабочая часть разделена на две зоны, первая режет, а вторая выглаживает.
  • Комбинированные — перед заходной частью находится сверло, за один проход делается отверстие и нарезается в нем резьба.
  • Протяжки. Служат для нарезки резьбы в проходных отверстиях с помощью токарного станка.
  • С внутренней полостью для подачи СОЖ.
  • Колокольного типа. Применяются при нарезке большого диаметра (до полуметра), состоят из нескольких режущих систем, закрепленных в общей оправке.

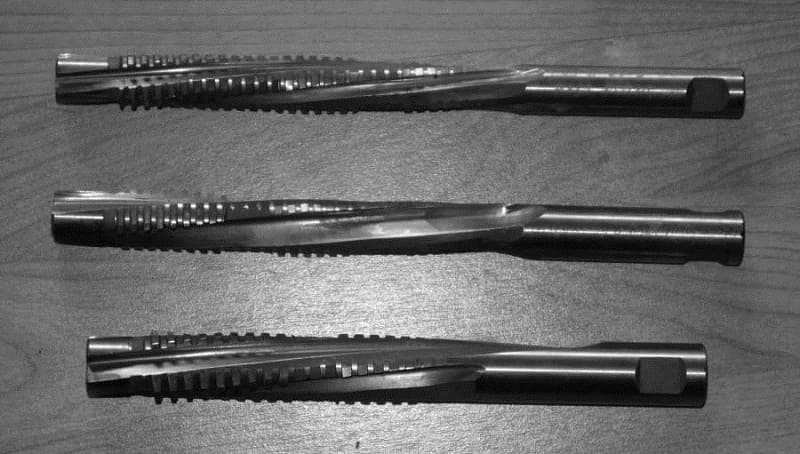

Метчики-протяжки

Метчики-протяжки

Существуют и другие конструкции метчиков для редких и специальных применений.

Типы нарезаемой резьбы

Для нарезания каждого типа и размера резьбы существуют свои наборы метчиков. Они не взаимозаменяемы, как и резьбовые элементы разных типов. Различают следующие основные типы:

  • Метрическая. Профиль в виде равнобедренного треугольника углом у вершины 60°, все размеры профиля выражены в миллиметрах. Маркируется литерой М.
  • Дюймовая. Профиль имеет более острый угол – 55°. Диаметр выражается в дюймах и их долях в виде простых дробей, а шаг – числом витков на дюйм. Некоторые маркируются литерой W(в честь Дж. Уитворта).
  • Трубная. Отличается разным наклоном передней и задней части профиля для обеспечения надежности соединения и предотвращения его самопроизвольного раскручивания. Существуют как цилиндрические, так и конические трубные резьбы.

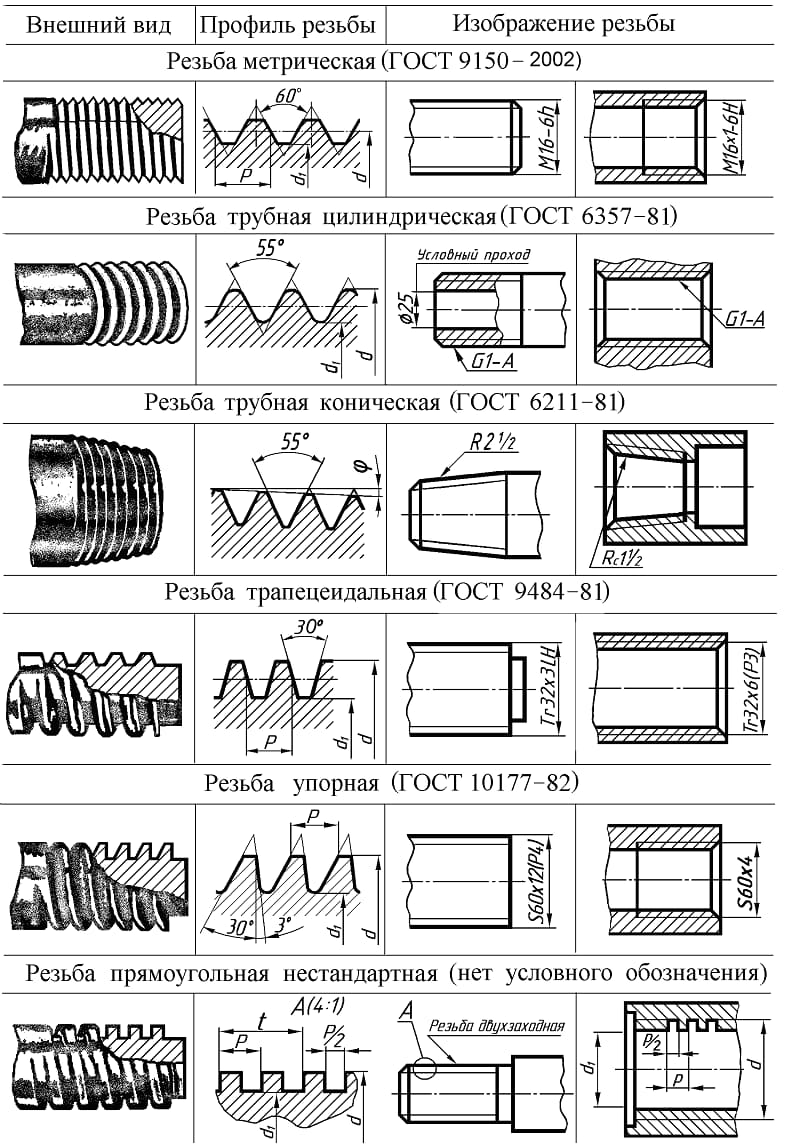

Виды резьбы

Виды резьбы

Существуют и другие типы резьбы для специальных применений

Материалы для производства метчиков

Элементы метчика испытывают большие механические и термические нагрузки, он должен быть способен за время своей эксплуатации нарезать несколько сотен, а машинный — много тысяч отверстий. Поэтому для их изготовления применяют высококачественные инструментальные стали:

  • Для ручных моделей — высокоуглеродистые У10А или У 12А.
  • Для машинных – быстрорежущие РМ5 и др.
  • Для автоматического оборудования высокой производительности — твердосплавные с повышенной термостойкостью.
Нарезание резьбы метчиком

Нарезание резьбы метчиком

Кроме преимуществ в виде высокой производительности и долговечности, такие материалы имеют и один недостаток — в случае поломки метчик для нарезки резьбы невозможно высверлить.

Как правильно и без потерь инструмента нарезать резьбу вручную

Технологический процесс нарезки резьбы разбивается на несколько операций.

  • Подготовка. По таблице соответствий подобрать сверло нужного диаметра и точно просверлить отверстие, не допуская увода сверла. Сверло должно быть правильно заточено, иначе материал перегреется, и прочность резьбы снизится. Отверстие зазенковать. В случае глухого отверстия дать припуск по глубине.
  • Для нарезания резьбы использовать метчики только стандартных типоразмеров.

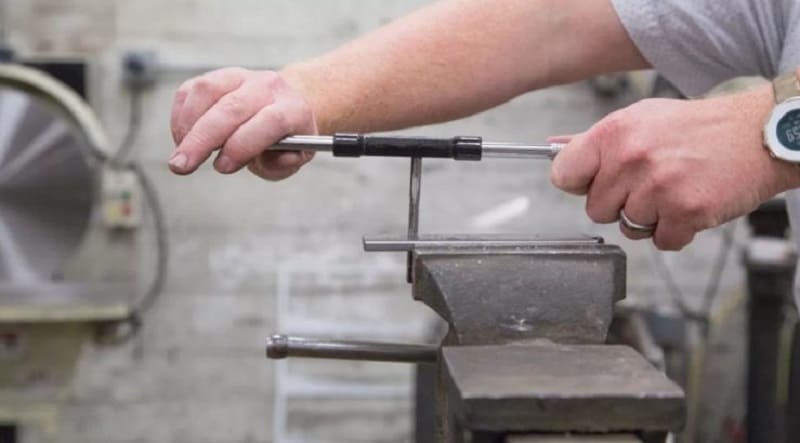

  • Нарезка. Движения должны быть аккуратные и размеренные. Не пропускать номера, следует использовать последовательно все три — от грубого до финишного.
  • После каждого полного оборота воротка следует давать пол-оборота в обратном направлении для скола стружки и ее выталкивания из канавок.
  • Очистка. Проходные отверстия очищаются проволочным ершиком, глухие — промышленным пылесосом или потоком сжатого воздуха.
  • Проверка. Закрутить в отверстие винт. Он должен заходить без перекоса и идти по резьбе плавно и без усилий.

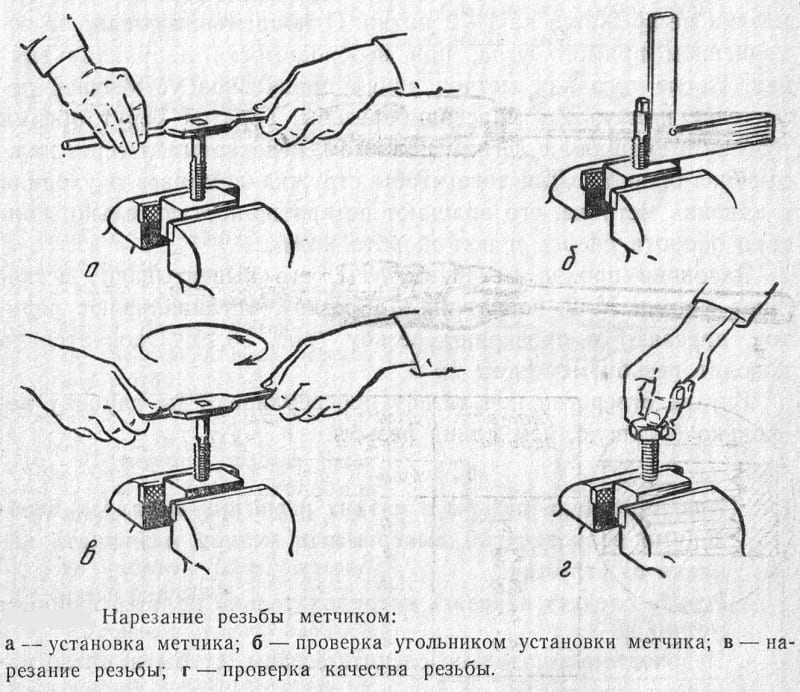

Последовательность нарезания резьбы метчиком

Последовательность нарезания резьбы метчиком

В народном фольклоре существуют и другие секреты ручной нарезки, однако для получения качественной резьбы достаточно четко соблюдать вышеперечисленные

Если что-то пошло не так или что делать со сломанным метчиком

Метчик, как и любой другой инструмент, не вечен и подвержен естественному износу и старению. Чтобы это не случилось раньше времени, следует соблюдать вышеизложенные рекомендации. Самые распространенные причины, приводящие к поломке:

  • Перекос.
  • Слишком маленькое отверстие.
  • Излишние усилия, прикладываемые к воротку.
  • Несоблюдение правила обратного пол-оборота после каждого полного оборота воротка.
Сломанный метчик

Сломанный метчик

Не надо торопиться, стараться прогнать резьбу побыстрее или пытаться пропустить метчик из набора. Все это обернется большим потерями времени при извлечении сломанного инструмента и при повторном прохождении резьбы.

Как выкрутить сломанный метчик

Если вы все же нарушили рекомендации и сломали метчик — не отчаивайтесь. Несмотря на то, что высверлить обломанный метчик практически невозможно — его прочность выше прочности обычного сверла, существуют способы спасения ситуации.

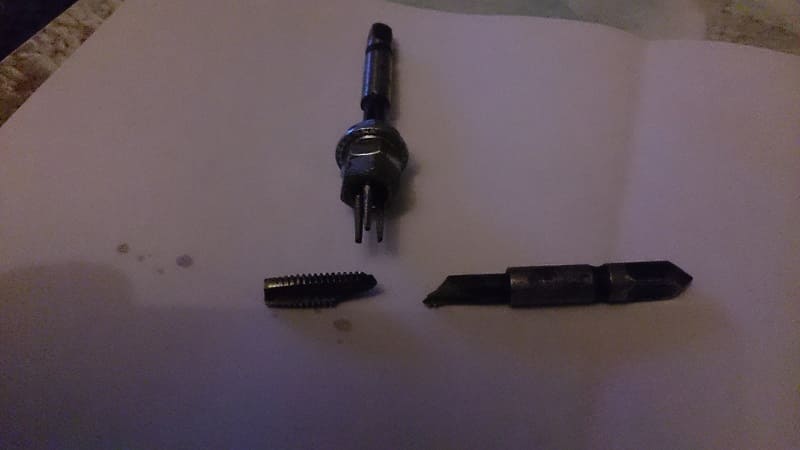

  • Экстрактор. Для метчиков применяется специальный экстрактор с закаленными изогнутыми тонкими шпильками, которые одним концом вводятся в канавки, а другим зажимаются в специальной цилиндрической оправке. Осторожно вращая оправку воротком, можно выкрутить пострадавший инструмент.
  • Точечная сварка. К обломку приваривается L-образный стержень, за который конструкция и выкручивается пассатижами.
  • Вытравливание кислотами. Выбирается кислота, сильнее действующая на материал метчика, чем на материал детали. Способ опасный и не рекомендован для применения в домашних мастерских.
  • Электроискровой способ. На деталь подают минус, а плюсовым электродом контактной сварки аккуратно прикасаются к обломку. В ходе электроискрового разряда он теряет мельчайшие частицы металла в виде раскаленных брызг. Через несколько разрядов, как правило, заклинивание пропадает, и обломок можно выкрутить.

Но самый лучший способ — это вовсе не ломать метчик.

Подготовка к нарезанию внутренней резьбы

Чтобы резьба нарезалась без проблем, необходимо тщательно подготовить отверстие.

Таблица соответствий диаметров сверла конкретному метчику для метрических, дюймовых, трубных и трапецеидальных резьб приведена по ссылке.

Скачать таблицу диаметров отверстий под резьбу

Сверло должно соответствовать материалу детали, быть правильно и хорошо заточено. Угол заточки должен быть не более 140°. Это позволяет избежать перегрева и невольной термообработки материала детали, приводящей к ухудшению качества резьбы.

Сверло должно быть тщательно закреплено, нужно исключить биение как сверла в патроне, так и самого патрона.

При высверливании глухих отверстий нужно тщательно контролировать глубину и обязательно дать припуск по глубине относительно заданной глубины нарезки — даже самый лучший метчик не нарежет резьбу до конца.

Потребуются следующие инструменты и принадлежности:

  • Низкооборотный сверлильный станок. Использование ручных дрелей не рекомендуется.
  • Подобранное по таблице сверло.
  • Сверло большего диаметра (примерно в два раза) для зенковки.
  • Набор метчиков с воротком.
  • Тиски для закрепления детали.
  • Керн и молоток.
  • Минеральное масло для смазки метчика и отверстия во время работы.
  • Протирочный материал.

Правила нарезания трубной резьбы в целом совпадают с вышеизложенными, лишь для нарезания больших диаметров используется специальная оснастка для более точной центровки

Особенности технологии

Последовательность действий при прохождении внутренней резьбы при помощи метчика следующая:

  • Разметить отверстие.
  • Накернить его молотком и керном.
  • Смазать деталь и сверло.
  • Закрепить деталь в тисках или прижать ее к рабочему столу струбциной.
  • Закрепить сверло в патроне станка, выставить самые малые обороты и начать сверление, после того, как головка сверла погрузится в металл, обороты можно добавлять.
  • По окончании сверления убрать стружку и раззенковать отверстие.
  • Смазать метчик №1 и деталь, выставить метчик строго по оси отверстия.
  • Аккуратно начать первые витки нарезки резьбы метчиком. После каждого полного оборота делать пол-оборота в обратном направлении. Добавлять смазку каждые несколько оборотов.
  • Если усилие на воротке резко возрастает, необходимо сдать назад, чтобы сбросить стружку.
  • После прохождения №1, пройти отверстие №2 и №3 тем же способом.

Самая главная особенность при нарезании резьбы — это тщательность, аккуратность, отсутствие спешки и излишних прикладываемых усилий. Лучше потратить несколько секунд на лишние пол-оборота назад, чем часами возиться со сломанным и заклинившим метчиком, извлекать его с риском повредить деталь и потом заново оказаться перед тем же отверстием.

Маркировка

Маркировка метчиков начинается с буквы, обозначающей тип резьбы. М для метрической; G для трубной; Tr для трапецеидальной. Метчики для дюймовой резьбы маркируются без буквы.

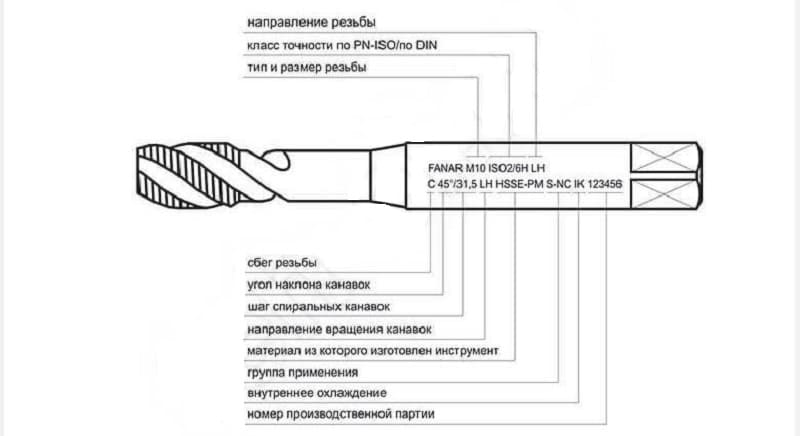

Особенности маркировки метчика для нарезки резьбы

Особенности маркировки метчика для нарезки резьбы

Далее идет диаметр в миллиметрах для метрической и в дюймах с целыми долями для дюймовой

Если резьба имеет нестандартный шаг — следующим идет обозначение шага в миллиметрах или в витках на дюйм.

Если метчик выполнен из закаленной нержавеющей стали — к маркировке добавляют HSS (Hardened Stainless Steel)

Для метчиков левой резьбы в конце маркировки добавляют LH (Left Hand).

Действующие стандарты

Конструкция и параметры метчиков для нарезания резьбы описаны в ГОСТ 3266-81,: «Метчики машинные и ручные. Конструкция и размеры».

Скачать ГОСТ 3266-81

Отдельно стандартизованы:

  • Машинные метчики для метрической резьбы – ГОСТ 8859-74.
  • Гаечные метчики для метрической резьбы – ГОСТ 1604-71
  • Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

Скачать ГОСТ 1604-71

Скачать ГОСТ 6951-71

Зарубежные стандарты DIN 352, ISO 529 и другие не противоречат ГОСТ за исключением меньшей на 1 см длины хвостовой части
