Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

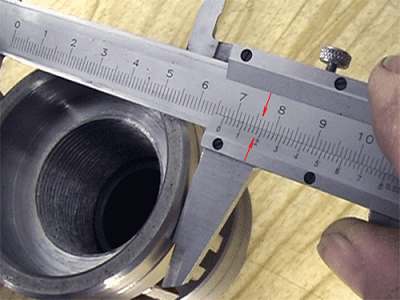

Измерение штангенциркулем

Измерение штангенциркулем

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

    Нониус

    Нониус

  3. Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок — внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
  4. Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
  5. Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
  6. Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.

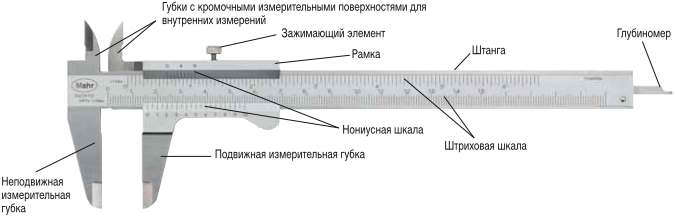

Устройство инструмента

Устройство инструмента

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.
