Любой металлорежущий станок не может обрабатывать заготовки без режущего инструмента. Чем шире и сложнее номенклатура обрабатываемых изделий, тем большее число оснастки может потребоваться в работе. Особенно широк спектр необходимых принадлежностей для фрезерного оборудования. В зависимости от модели и назначения станка будут использоваться концевые или дисковые фрезы. Для решения некоторых задач потребуется использование специальных инструментов. Правильно выбрать подходящую оснастку иногда бывает очень сложно. Важную роль в этом играют не только режимы обработки, но и конструкция режущей части.

Фрезы V-образные и Т-образные

В металлообрабатывающей промышленности широкое распространение получили пазы разнообразной формы. Они используются при креплении различных изделий между собой. В зависимости от сечения, пазы подразделяют на прямоугольные, т-образные, трапецеидальные и треугольные. Для изготовления каждого из них требуется свой инструмент и технология обработки. В простейших случаях формирование выемок ведется на горизонтально-фрезерных станках, оснащенных дисковыми фрезами. Несмотря на высокую производительность, обработка таким способом применяется только на длинных деталях.

При необходимости получить шлиц небольшой длины или сложного профиля следует использовать вертикально-фрезерное оборудование и соответствующие по геометрии фрезы: в-образные или т-образные.

Т-образные

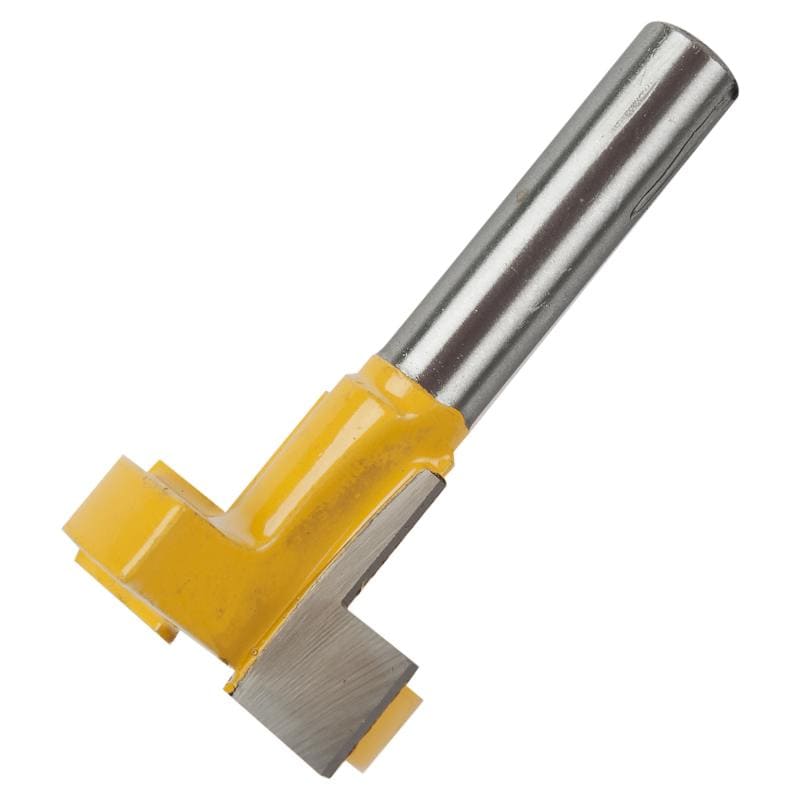

Фреза т-образная по металлу считается классическим вариантом для получения шлицев различного назначения. Она присутствует в каталогах большинства производителей, где иногда носит название фреза грибковая по металлу. Внешний профиль оснастки напоминает форму гриба или букву «Т», что и дало общее название этому классу принадлежностей. Конструкция такого инструмента выполняется в виде диска, на боковой поверхности которого напаяны режущие лезвия из твердого сплава. Сменные пластины встречаются только на особо крупных модификациях. Для закрепления в станке используется хвостовик, выполненный заодно с телом фрезы. В зависимости от модели и размера встречаются варианты с цилиндрическим или с коническим хвостовиком.

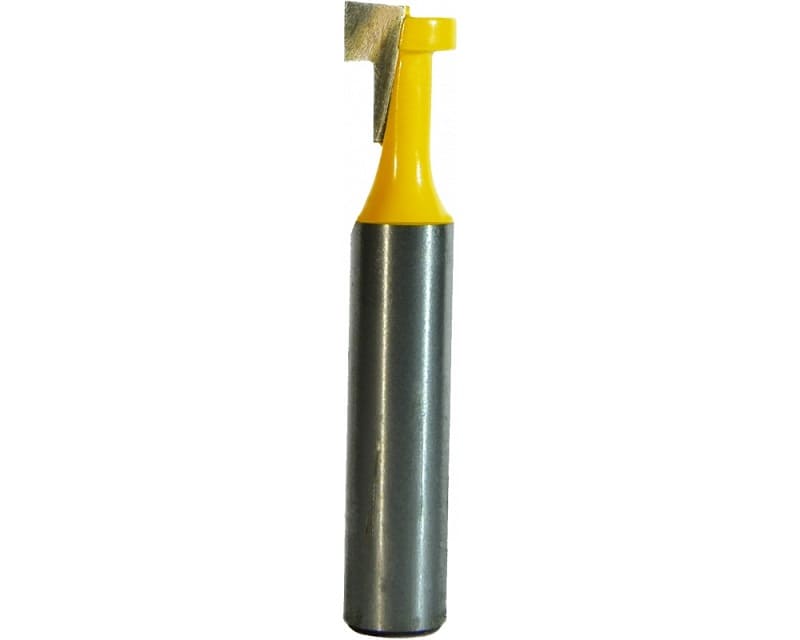

Т-образная фреза

Производители предлагают несколько типов грибковых фрез разного назначения. Наиболее распространенная прорезная фреза используется при изготовлении прямоугольных или шлицевых пазов в стальных заготовках. Ее применение аналогично обычным дисковым инструментам. Благодаря хвостовику и небольшим размерам, прорезную фрезу можно крепить на вертикально-фрезерных станках для изготовления шлицев горизонтального расположения. Режим работы характеризуется относительно невысокими нагрузками, поэтому прорезные модели отличаются простотой и длительным сроком службы.

Более сложную конструкцию имеют модели для фрезеровки т-образных пазов. Сечение такого паза повторяет вид перевернутой буквы «Т». Внутри материала ширина выемки больше, чем на выходе. Примером может служить стол любого фрезерного станка, на котором крепится обрабатываемая деталь.

Изготовить т-образный паз без использования специального инструмента невозможно. Для этих целей подходит фреза для обработки т-образных пазов.

Соседние зубья такой модели выполняются с разным направлением режущих кромок и углами заточки. Еще одной особенностью является ориентированность на обработку чугуна, для чего обеспечивается повышенная износостойкость.

Использование т-образного инструмента допускается только после предварительного изготовления основного паза, ширина которого равна размеру выходной части. Эта работа выполняется классическими концевыми или дисковыми фрезами. Снятие материала профильной фрезой т-образной формы внутри заготовки осуществляется за один или несколько проходов. Режим обработки характеризуется тяжелыми условиями. В процессе фрезерования нет возможности отвода стружки, также инструмент обычно работает на снятие двух, противоположных кромок материала. Все это приводит к повышенному нагреву и быстрому износу.

Детали трапецеидальной формы используются для получения разборных и подвижных соединений. К таковым относится, например, «ласточкин хвост». Для получения профилей такого типа нашли применение фрезы грибковые угловые. Их конструкция отличается от цилиндрических вариантов скошенной внутрь или наружу обрабатывающей поверхностью. Благодаря этому формируется требуемый угол соединения. Модели с наружным углом также применяются для выполнения фасок сразу на двух боковых гранях выемок. Режим работы угловой фрезы не позволяет использовать всю режущую кромку. Местный нагрев и неравномерные нагрузки способствуют быстрому износу.

Фасонные концевые инструменты в металлообработке используются редко, в виду высокой сложности изготовления и низкой стойкости. Некоторые производители предлагают радиусные грибковые модели, необходимые для получения галтелей. Самое широкое применение т-образные фрезы нашли в деревообработке. Здесь встречается огромное количество как прямых классических, так и фасонных модификаций, используемых для получения шлицев сложной формы и фрезерования кромок деталей.

V-образные

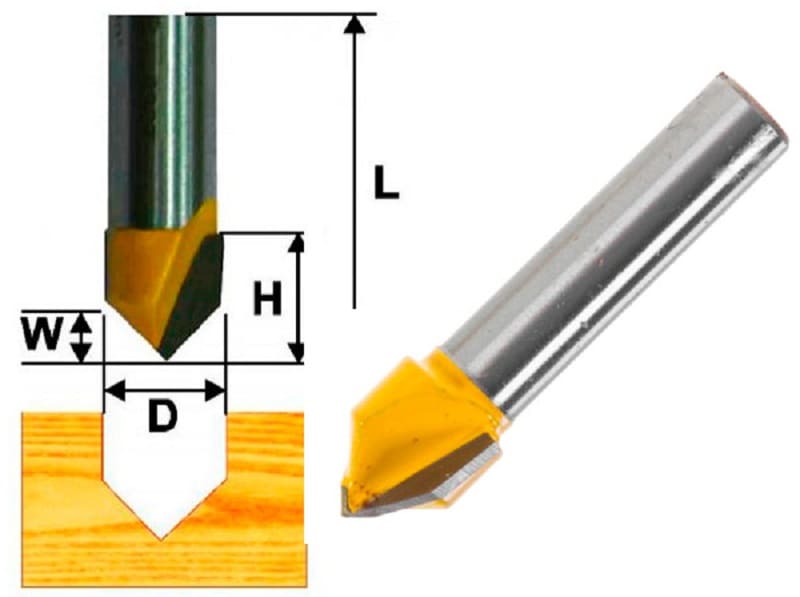

Фреза v-образная используется для формирования пазов, имеющих треугольную форму. Ее концевая часть выполняется в виде законченного конуса, на боковых гранях которого устанавливаются режущие лезвия. Диаметр режущей части для работ по металлу редко превышает диаметр хвостовика. В модификациях, предназначенных для обработки мягких материалов, режущая часть может иметь значительный размер. Конструкция большинства моделей сварная. В ней твердосплавная режущая часть приварена к мягкому хвостовику. Реже встречаются монолитные изделия. Обычно они нацелены на металлообработку и отличаются небольшим диаметром. Количество и размер лезвий также зависят от вида обрабатываемого материала. Многолезвийные модели предназначены для работы с твердыми материалами. Фрезы по дереву и пластику оснащаются одной или двумя режущими кромками. В большинстве вариантов предусмотрены две обрабатывающие грани. К нижним угловым, добавляются боковые вертикальные лезвия, которые позволяют формировать выемки большой глубины с вертикальными стенками.

Важнейшей характеристикой, помимо диаметра v-образного инструмента, считается угол при вершине. Именно его значение определяет наклон нижних поверхностей будущего шлица.

Например, фреза v-образная с углом 90 градусов позволяет выполнить паз, с боковыми гранями, сходящимися под прямым углом. В продаже встречаются инструменты, как с большим, так и с меньшим значением параметра.

Режимы работы v-образных моделей близки к режимам торцевых фрез. Возможность отвода стружки и работа только с одной обрабатываемой поверхностью обеспечивают сравнительно долгий срок службы. Кроме формирования пазов v-образной формы, такие инструменты широко используются при проведении гравировальных работ.

Основная область использования фрез с v-образным профилем ограничена обработкой мягких материалов. При обработке сталей и сплавов гораздо технологичнее использовать дисковые инструменты. Поэтому наибольшее число v-образных моделей представлено в каталогах деревообрабатывающего оборудования. Часто такая оснастка называется пазовой галтельной v-образной фрезой.

ГОСТы на фрезы

Для унификации требований к инструментам, разработаны государственные стандарты и на специальные фрезы. Несмотря на большое число документов, они не охватывают весь спектр имеющихся на рынке моделей. Исключение составляют стандарты на оснастку для т-образных пазов и изделий типа «ласточкин хвост».

ГОСТ 7063-72 выпущен под общим названием «Фрезы для обработки т-образных пазов». В нем рассмотрены основные характеристики, конструкция и требования к инструментам из быстрорежущей стали, используемым при обработке чугуна или стали. Диаметр рабочей части, а соответственно и наибольший размер паза, предусмотренный стандартом, лежит в диапазоне от 11 до 95 мм. Фрезы грибковые, согласно ГОСТ 7063-72, могут выпускаться с цилиндрическим или коническим хвостовиком в двух типах исполнения. Первый тип подразумевает обработку чугуна и отличается малым углом наклона режущих зубьев. Второй тип имеет укрупненные зубья, выполненные под значительным углом, и ориентирован на обработку стальных заготовок.

Скачать ГОСТ 7063-72

Угловые фрезы по металлу рассмотрены в ГОСТ 29118-91 «Фрезы для обработки пазов типа «Ласточкин хвост». Документ предусматривает инструменты диаметром от 16 до 31,5 мм в двух исполнениях, отличающихся конструкцией хвостовика. Согласно стандарта угол фрезы может составлять 45 или 60 градусов.

Скачать ГОСТ 29118-91

Зарубежные фирмы полагаются на собственные системы стандартов. В некоторых случаях применяются и обобщенные документы. Для рассматриваемых инструментов наиболее часто используется немецкий национальный стандарт DIN. Например, прорезная грибковая фреза изготавливается по стандарту DIN 850, а инструмент для т-образных пазов – DIN 851. Угловые инструменты будут выполняться на основе стандарта DIN 1833. У многих производителей использование данных документов обозначает только тип и назначение режущей части. Конкретный материал, размеры, покрытие и хвостовик следует выбирать исходя из дополнительных рекомендаций и обозначений. V-образные и иные типы специальных фрез обычно выпускаются под специфической маркировкой каждого изготовителя.
