Механическая обработка металла предусматривает применение специального инструмента, который характеризуется более высокой твердостью и устойчивостью к износу, воздействию высокой температуры. Зачастую для образования выемок применяется фреза шпоночная. Подобный вариант исполнения характеризуется довольно большим количеством особенностей, к примеру, шпоночные фрезы по металлу предназначаются для работы с различными показателями режимов резания.

Фреза шпоночная

Конструкция шпоночных фрез

Рассматриваемая фреза шпоночная ц/х характеризуется довольно большим количеством конструктивных особенностей. Зачастую изделие напоминает стальной стержень со следующими элементами:

  1. Рабочий часть представлена витковыми кромками с небольшим углом. Стоит учитывать, что поверхность имеет относительно неглубокие выемки, которые требуются для формирования режущей кромки и отвода стружки при работе.
  2. Современные цилиндрические варианты исполнения имеют основную часть, за счет которой обеспечивается углубление инструмента в материал. Эта часть может иметь самую различную длину.
  3. Для крепления инструмента могут создаваться различные поверхности. Современные фрезы с цилиндрическим хвостовиком подходят для установки в ручных фрезеровальных устройствах, также можно приобрести вариант исполнения с коническим хвостовиком.

Конструкция шпоночной фрезы

Конусный вариант исполнения подходит для большинства станков, цилиндрический устанавливается в фрезерном станке или ручной дрели. Сегодня перьевые фрезы могут продаваться в различных специализированных магазинах.

Область применения

Распространение подобного изделия весьма обширно. Они могут применяться для получения канавок самого различного типа. В большинстве случаев фрезы шпоночного типа производятся для станков. Как ранее было отмечено, довольно большое распространение получили конические хвостовики, так как они больше всего подходят для установки инструмента в распространенном фрезерном оборудовании.

Сегодня рассматриваемый тип шпоночных фрез имеют следующую область применения:

  1. В машиностроительной области. В цехах встречается довольно большое количество фрезеровального оборудования, которое также может применяться для получения шпоночных канавок при использовании соответствующей оснастки.
  2. В области производства бытового оборудования. Сегодня при создании корпусов проводится фрезерование. Современное оборудование позволяет получить изделия с точными размерами.
  3. В домашних мастерских. В мастерских могут применяться ручные фрезеры и модульные установки, которые также снабжаются шпоночными фрезами. Для домашних мастерских подходят недорогие изделия, так как бытовые установки характеризуются более низкими эксплуатационными характеристиками.

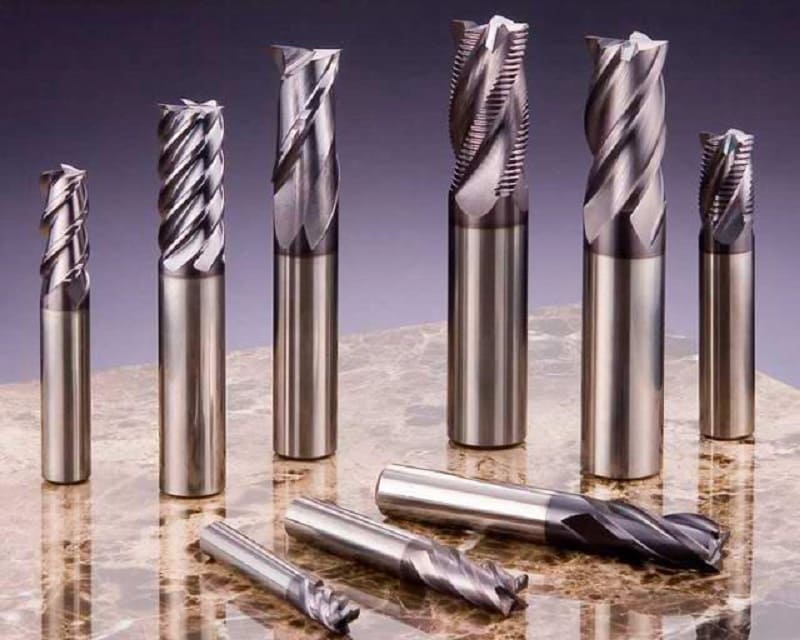

Разновидности шпоночных фрез

В целом можно сказать, что рассматриваемая оснастка является неотъемлемой частью большинства производственных цехов.

Материал изготовления

При изготовлении основной, крепежной и рабочей части могут применять различные сплавы. Их эксплуатационные характеристики существенно отличаются. Шпоночные концевые фрезы представлены следующими сплавами:

  1. Быстрорежущая сталь при производстве оснастки применяется на протяжении длительного периода. Она используется при изготовлении режущей кромки. Чаще всего применяется марка Р6М5, реже всего Р18. Вторая из приведенных марок зачастую применяется для резания закаленной стали. Быстрорежущая сталь может выдерживать воздействие высокой температуры, не меняет при этом свои характеристики.
  2. Если заготовка представлена твердой сталью, то рекомендуется выбирать инструмент с напайками из твердых сплавов. При их производстве часто применяется марка ВК8. Подобный вариант исполнения обходится дороже и встречается в продаже намного реже. Некоторые изделия характеризуются наличием сменных пластин из твердого сплава, которые крепятся путем сварки. Подобные напайки могут проработать в течение длительного периода, так как сильно не нагреваются даже при высоких показателях режима резания.

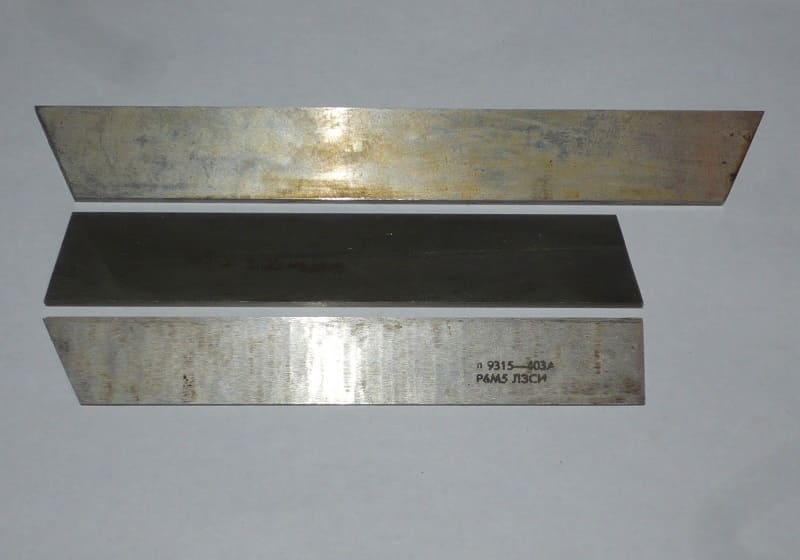

  3. Инструмент, изготавливаемый из стали, также подвержен воздействию коррозии. Чтобы повысить защиту от воздействия ржавчины поверхность покрывается титановым напылением. Специальное напыление имеет желтый цвет, оно предназначено не только для защиты ржавчины, но и существенного повышения эксплуатационных характеристик.

Сталь Р6М5

В некоторых случаях при изготовлении конструкции применяются материалы с различными характеристиками. Для домашних мастерских рекомендуют приобретать дешевые варианты исполнения, не предназначенные для работы на высокой скорости и подаче. При высокой производительности станков рекомендуется использовать варианты исполнения с твердосплавными пластинами.

Государственные стандарты

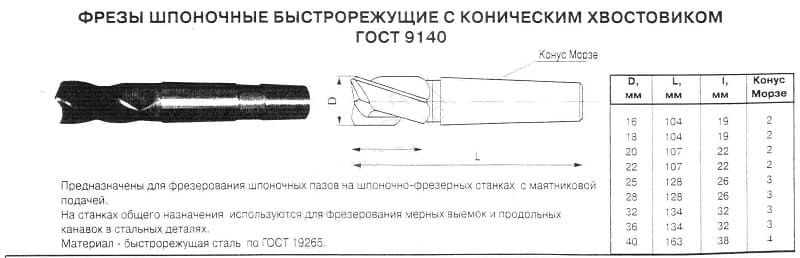

Производство всех инструментов проводится при применении ГОСТа. В противном случае изделие не будет соответствовать установленным требованиям. Был составлен ГОСТ 9140-78 на шпоночные фрезы для стандартизации размеров и основных параметров. Кроме этого, ГОСТ 6396-78 на шпоночные фрезы также позволяет исключить вероятность приобретения изделия с плохими характеристиками.

Соответствие стандартам подтверждается соответствующей маркировкой. В нормативной документации встречается следующая информация:

  1. Диаметральный размер. Диаметр рабочей части и хвостовика может варьироваться в достаточно большом диапазоне. Зачастую диаметр выбирается с учетом того, что обработка должна проводится за один проход.
  2. Угол заточки. Режущая кромка может быть расположена под различным углом относительно оси инструмента. От этого показателя также зависит эффективность применения изделия и другие параметры.
  3. Длина стержня. В некоторых случаях нужно получить канавку с большой глубиной. Для подобных случаев выбирают вариант изделия с большой длиной стержня.
  4. Основные характеристики используемого сплава при изготовлении. Как ранее было отмечено, при изготовлении изделия могут применяться самые различные сплавы. Перечень марок также указывается в стандартах.

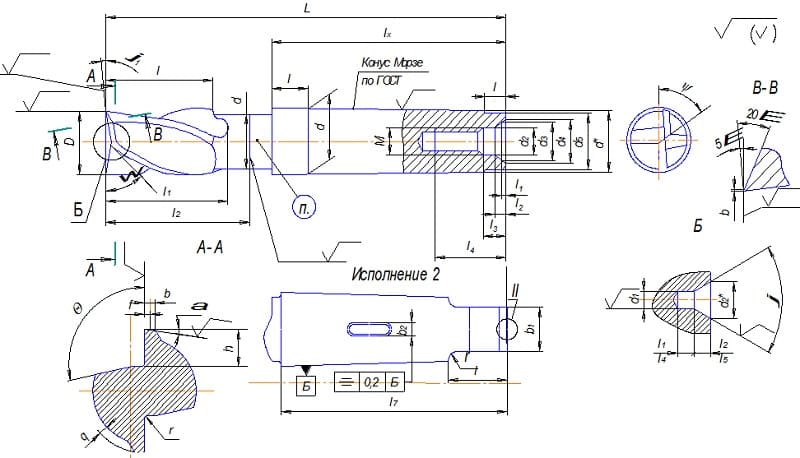

В нормативной документации также встречаются чертежи с подробным обозначением всех элементов. Она позволяет определить то, каким образом будет проводится заточка поверхности при обслуживании.

Скачать ГОСТ 6396-78

Скачать ГОСТ 9140-78

Производство одноугловых по ГОСТ 3960-78 проводят на территории стран СНГ. Во всех других странах применяются совсем другие стандарты, но параметры практически идентичны, есть таблицы для перевода.

Параметры шпоночной фрезы

Рассматриваемый инструмент рекомендуется приобретать исключительно у проверенных поставщиков. При выборе уделяется внимание маркировке, популярности бренда. Кроме этого, нужно проводить визуальный осмотр, так как даже незначительные дефекты могут указывать на низкое качество производство.
