В настоящее время разработано большое количество видов фрез для обработки деревянных заготовок. Они производят внешнюю обработку поверхности, осуществлять выборку в деревянном изделии на необходимую глубину, подготавливать отверстия различного диаметра. Одним из широко распространённых видов режущего инструмента является фреза пазовая. С её помощью профессионалы выполняют десятки необходимых операций по дереву. Этот вид используется в стационарных фрезерных станках, настольных агрегатах, ручных фрезерных машинах.

Пазовая фреза

Назначение пазовых фрез

Подобная оснастка является отдельной группой режущего инструмента. С их помощью выполняют следующие операции:

  • производить выбор паза в деревянном изделии для дальнейшего соединения элементов конструкции;
  • осуществляют выборку для создания соединений, которые называются пазогребневые;
  • выборку под соединения, в которых в качестве элементов используются деревянные шипы.

Фрезы пазовальные имеют различную конструкцию. Они выполняются в следующих вариантах:

  • В виде дисков. Режущие кромки расположены по периметру. Они могут изготавливаться цельными с основанием диска или сменными. Количество таких кромок составляет от двух и более.
  • В виде стержня цилиндрической формы. Изготавливают из двух видов стали: быстрорежущей (марка НМ) или твердосплавной (марка HSS).

Благодаря этим кромкам производится выборка, выравнивание, расширение заготавливаемого паза.

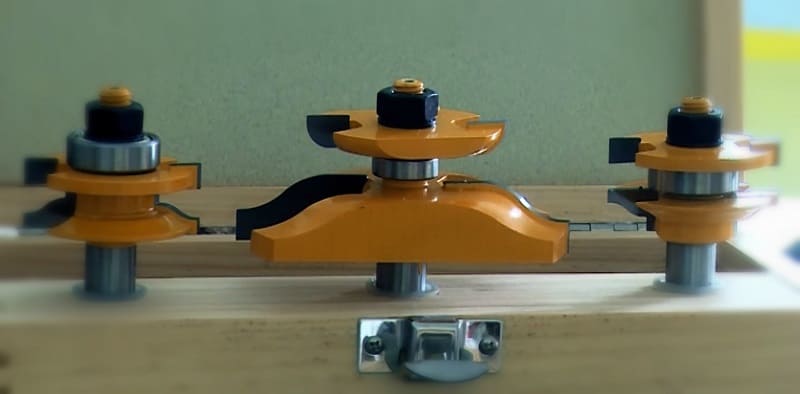

Применение пазовых фрез

Изготовление пазовых фрез производится на инструментальных заводах. На каждый вид инструмента установлен соответствующий стандарт. Основными характеристиками первой категории являются:

  • диаметр хвостовой части;
  • длина режущей части;
  • полный диаметр инструмента;
  • длина всего инструмента;
  • номер артикула (определяет его технические показатели).

Разновидности инструмента

Такие инструменты имеют большое количество разновидностей. Это связано с широким кругом выполняемых задач. Наиболее популярными видами считаются:

  • спиральные (прямая фреза, напоминают стандартное сверло с винтовой режущей кромкой);
  • галтельные (с их помощью производят полукруглую выборку);
  • конические фрезы;
  • специальные, Т-образные (для вырезания паза в форме заглавной буквы Т);
  • типа «ласточкин хвост»;
  • фасонные;
  • комбинированные;
  • конструкционные;
  • торцовые;
  • дисковые.

Многообразие решаемых задач требует от разработчиков создавать конструкции различных размеров, формы, величины зубьев. Например, для изготовления наклонных выборок с заданными углами применяется фреза пазовая V-образная. Пазы увеличенной глубины производятся с помощью фрезы с удлинённым хвостовиком для ручного фрезера. Углублённый паз применяется в габаритных деталях. Он необходим для повышения надёжности соединения. Длина пазовых фрез определяется установленным стандартом. Она равна сумме длины хвостовика и длинны режущей кромки. Допустимая величина этого параметра зависит от материала изготовления инструмента, типа конструкции, метода нанесения режущей кромки, конечной обработки. Удлинённые фрезы применяются как на производстве, так и в домашних мастерских. Для увеличения скорости и качества обработки применяют несколько режущих ножей. Например, фрезы обгонные имеют четыре ножа. Они изготавливаются с хвостовиком длиной 8 мм или 12 мм. С большей длиной применяют для обеспечения высокой производительности. Все подобные инструменты оснащены ножами, изготовленными из твёрдосплавной стали, например марки ВК8. Их крепят методом латунного припаивания с последующей обработкой в высокочастотной электрической печи. Некоторые обгонные фрезы снабжены специальным подшипником.

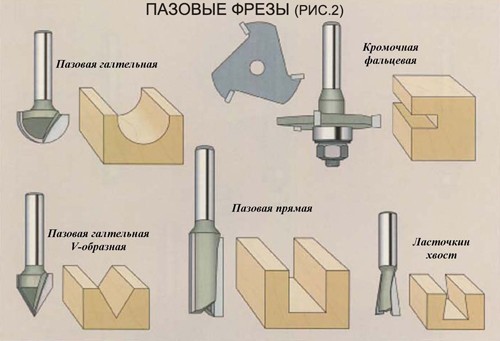

Виды пазовых фрез

Такая оснастка объединена в одну группу концевых режущих инструментов. Профильные фрезы, так же как и торцовые решают схожие задачи по подготовке деревянных конструкций к соединению типа шип – паз.

Прямые

Отличительной особенностью такого вида оснастки является наличие параллельных режущих кромок. Во время вращения они создают цилиндрическую выемку. От величины режущих кромок зависит ширина выработки и качество получаемой поверхности. Они предназначены для выборки прямых пазов. Применение дополнительного оборудования (копировальной втулки) позволяет получить аккуратную, хорошо обработанную по шаблону заготовку с произвольной поверхностью. Основными размерами в соответствие со стандартами считаются: внешний диаметр, длина хвостовика, величина и глубина режущей части. К ним относятся режущий инструмент по дереву, называемый «кукуруза».

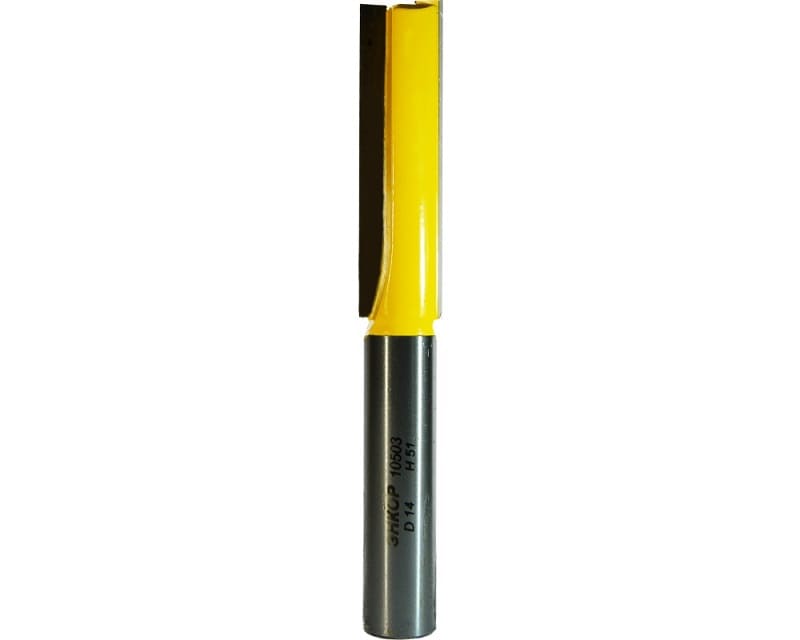

Фреза пазовая прямая

Фреза пазовая прямая применяется во многих отраслях. Для проведения быстрой и качественной обработки, в том числе в домашней мастерской, их используют по дереву для ручного фрезера.

Выборка небольших канавок производится с помощью стандартного инструмента. При необходимости углублённой выборки применяется удлинённая прямая фреза.

Галтельные

Подобная оснастка предназначена для выборки паза прямой формы, на дне которого создаётся специального вида выборка, называемая галтель. Такой профиль обычно имеет форму треугольника или полукруга. Он используется как направляющая, по которой планируется перемещение отдельных элементов мебели, например, выдвижного ящика в тумбочке. Их применяют для создания декоративной резьбы, обработки кромок, наклонной выборки.

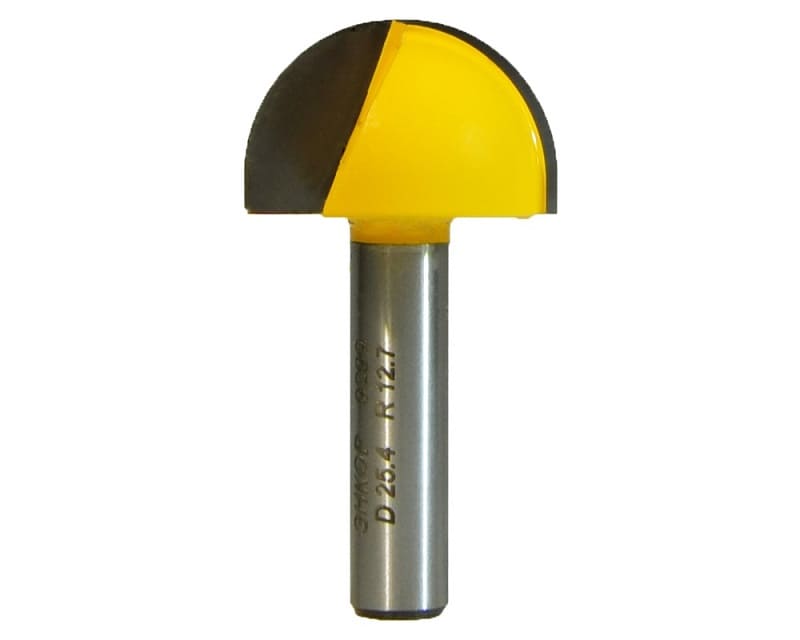

Фреза пазовая галтельная

Фреза пазовая галтельная расширяет возможности реализации конструкторских решений. С их помощью производят декоративную обработку внешней поверхности, изменение формы кромок деревянного изделия. Основным недостатком данного инструмента является его высокая цена. Она значительно превышает стоимость прямых инструментов.

Фасонные

Для создания различного вида боковых поверхностей применяются фасонные пазовые фрезы. Их успешно применяют для создания углублений большой площади. Такие углубления необходимы для изготовления декоративных блюд, широко ассортимента деревянной посуды, домашней утвари, различного назначения шкатулок, изделий народного промысла. С их помощью обрабатывают кромки деревянных изделий от простого закругления до создания сложных форм. Такие фрезы присутствуют в комплекте инструмента фрезерного станка по дереву.

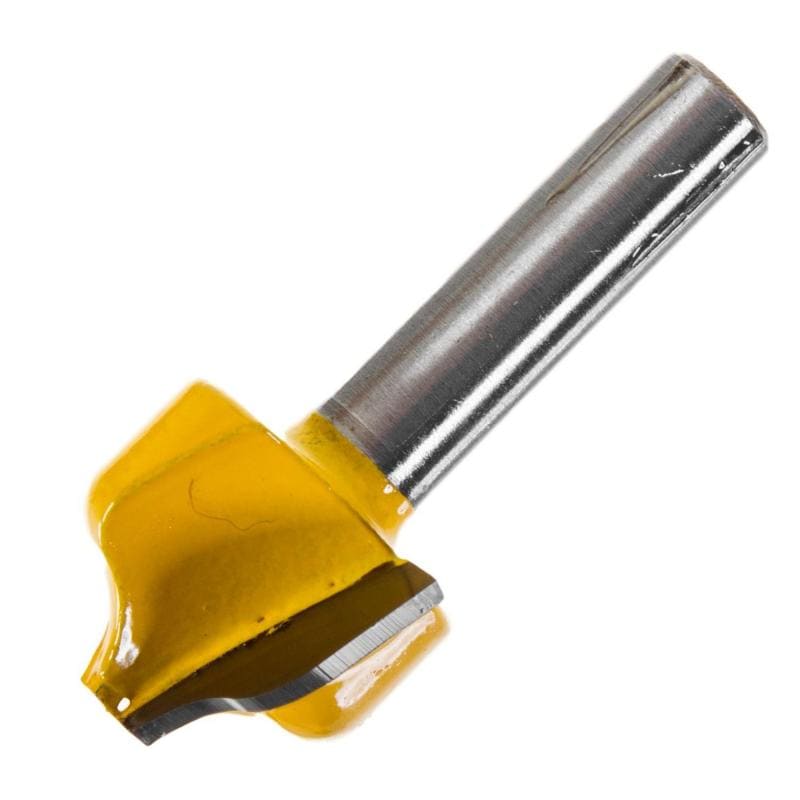

Фреза пазовая фасонная

Конструкционные

Подобные фрезы предназначены для создания специальных форм выборки. Подобная выборка необходима для создания надёжных соединений. Они имеют различную конфигурацию: «ласточкин хвост», Т-образный паз, перевёрнутый Т-образный паз. Их используют для выборки направляющих, по которым планируется движение выдвижных ящиков с небольшой нагрузкой, сложных шкатулок. Размер производимой выборки определяется общей длиной инструмента, её диаметром, углом наклона разрабатываемого паза.

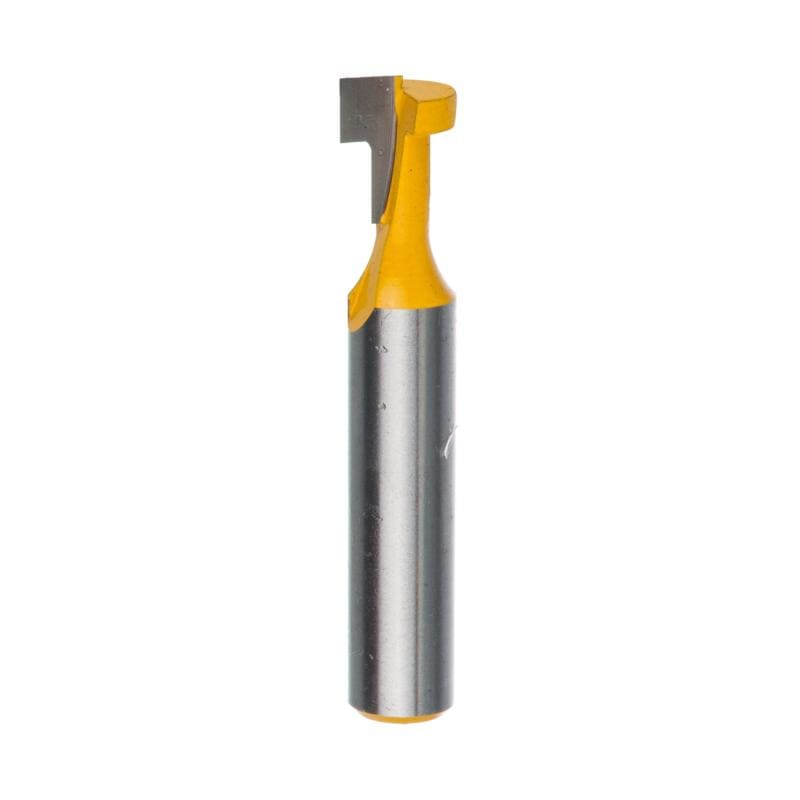

Фреза пазовая конструкционная

Дисковые

Такие виды являются наиболее популярными. Фреза дисковая пазовая обладает широкими возможностями для создания технических пазов, канавками различного назначения. В зависимости от ширины требуемого паза применяются фрезы различной толщины.

Они делятся на категории:

  • цельные с прямыми лезвиями;
  • аналогичные с лезвиями, направленными в противоположные стороны;
  • со вставными лезвиями;
  • так называемые затылованные фрезы.

Скачать ГОСТ 3964-69

Их изготавливают двух или трёхсторонними. По величине зубьев они выпускаются с мелкими и нормальными зубьями.

Отличительной особенность подобного инструмента является количество зубьев на поверхности.

Фреза пазовая дисковая по дереву конструктивно имеет несколько уступов. Такая особенность позволяет существенно повысить класс точности и уменьшить шероховатость внутри получаемого паза. Применение наклонных зубьев позволяет улучшить условия резания. Это происходит благодаря тому, что наклонные зубья позволяют уравновешивать осевые колебания и стабилизировать точность продвижения фрезы в направлении создаваемого паза. С помощью такого вида оснастки удаётся создавать пазы практически любой глубины и ширины.

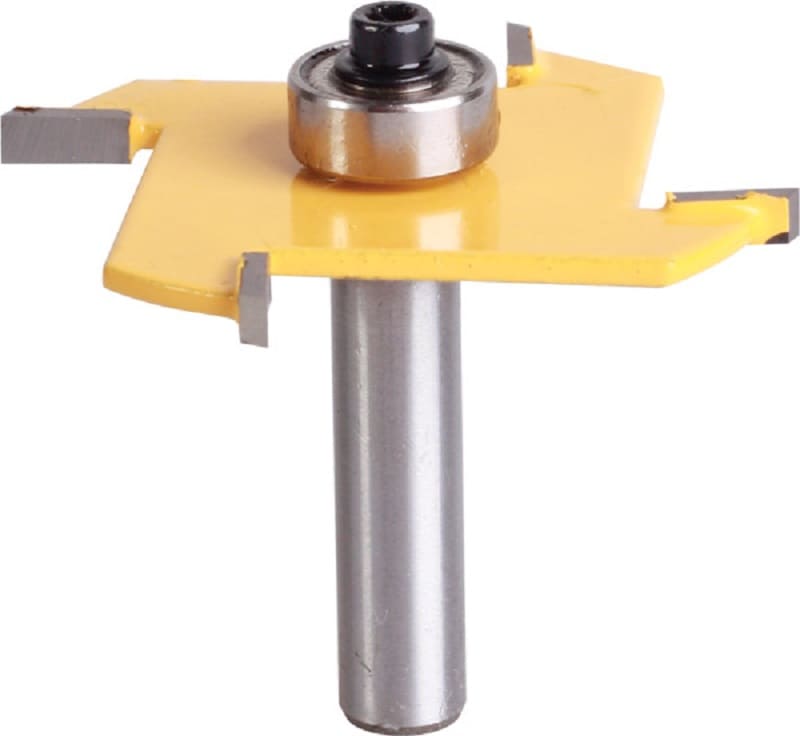

Фреза пазовая дисковая

Основным недостатком считается невозможность сохранения первоначальных показателей при проведении заточки инструмента.
