Центровочные сверла – разновидность металлорежущих инструментов. Они используются для сверления центровочных отверстий, предназначенных для дальнейшего закрепления деталей в центрах металлорежущих станков и их последующей обработки.

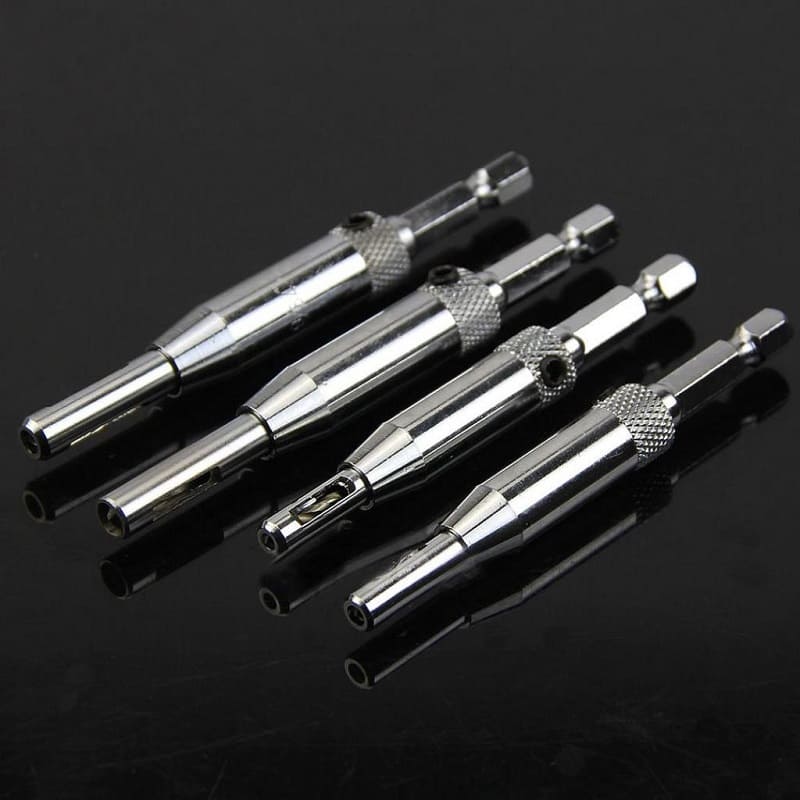

Центровочные сверла

Центровочные сверла обладают целым рядом преимуществ:

  • они исключают повторное перетачивание металлорежущих инструментов;
  • они снижают время подготовки и настройки станка;
  • они обладают низкой величиной отклонения осей (до 0,00005 м);
  • они продлевают срок эксплуатации закрепляемых деталей.

При использовании данного вида режущих инструментов центровочные отверстия получаются максимально точными и качественными. Центровочные отверстия позволяют мастеру многократно закреплять детали на станках для их комплексной обработки.

Особенности конструкции

Центровочные сверла изготавливаются в соответствии с ГОСТ 14952-75 и делятся на 3 главных части:

  1. Центр – рабочая область с меньшей величиной диаметра. Эта часть режущего приспособления предназначена для непосредственного сверления металлической поверхности.
  2. Основание – вторая рабочая область. Она увеличивает диаметр проделанного отверстия.
  3. Область фиксации – зона, с помощью которой режущее приспособление присоединяется к металлорежущему инструменту.

Скачать ГОСТ 14952-75

При сверлении отверстия рабочая зона с меньшей величиной диаметра конической частью располагается на коническом углублении в детали. Если мастер предварительно не сделает коническое углубление, то режущее приспособление потеряет опору и будет скользить. Во время проделывания отверстия сверло входит в деталь, образуя большое количество металлической стружки, удаляемой при помощи особых канавок в виде спиралей. Подобный принцип работы режущего инструмента исключает возможность возникновения отклонений. Полученное отверстие строго соответствует разработанному чертежу.

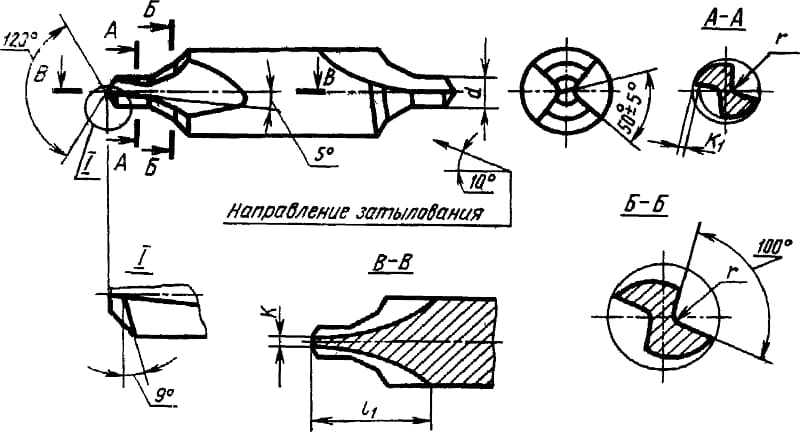

Чертеж особенностей конструкции центровочных сверл

Все центровочные сверла имеет двухстороннюю конструкцию. Все рабочие области расположены на 1 уровне с 2 сторон инструмента.

Каждая сторона может применяться в равной степени. Благодаря такой конструкции, режущий инструмент обладает высокой прочностью и практически не требует дополнительной заточки. Также центровочные сверла входят в группу инструментов комбинированного типа: они могут проделывать отверстия в деталях, изготовленных из разных материалов (чугун, железо, бронза, металлокерамические сплавы и легированные стали). Выделяют следующие виды комбинированных центровочных сверл:

  1. Категория A: отсутствует предохранительный конус. Конусность сторон сверла равняется 60°.
  2. Категория B: обладают режущей поверхностью, образующей предохранительный конус с углом разворота, равняющимся 120°.
  3. Категория C: не имеют режущей поверхности и используются для создания отверстий с углом разворота, равняющимся 75°.
  4. Категория D: применяются для проделывания отверстий, обладающих овальной формой.

Каждая категория сверл изготавливается в 2 различных вариациях. Первый тип обладает диаметром наконечника рабочей области до 0,8 мм, второй тип – более 0,8 мм.

Перед началом применения режущего инструмента мастер обязан определить вид комбинированного центровочного сверла, потому что от его параметров зависит степень шероховатости стенок проделываемого отверстия. Определить разновидность инструмента можно при помощи маркировки, находящейся на его основании.

Область применения

Центровочные сверла по металлу позволяют массово проделывать отверстия, поэтому они широко используются на промышленных предприятиях. В промышленном секторе данные инструменты применяются для осуществления операций по центровке и металлообработке деталей на токарных, фрезерных или сверлильных станках. Они ускоряют процесс производства и снижают затраты на дополнительное оборудование. Помимо этого, данные инструменты применяются на мебельных фабриках, механических цехах, машиностроительных фабриках и в автосервисах. Благодаря перпендикулярности сверления они стали часто использоваться в деревообрабатывающем секторе.

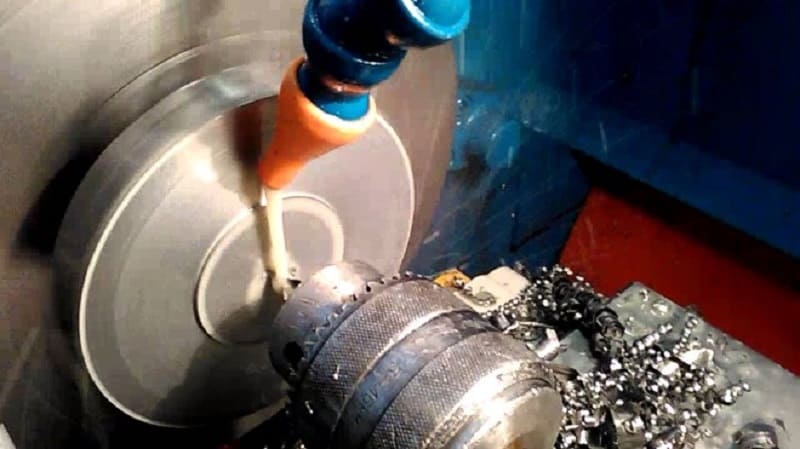

Центровочное сверло в процессе обработки отверстия в станке

Также эти металлорежущие инструменты активно применяются в бытовых условиях. Они используются для сверления отверстий малого диаметра. Популярность данных сверл в быту обусловлена их невысокой ценой (их стоимость варьируется от 28 до 486 руб.) и удобством использования. Также центровочные сверла, благодаря высокой прочности конструкции, в домашних условиях используются для высверливания застрявших шурупов или саморезов.

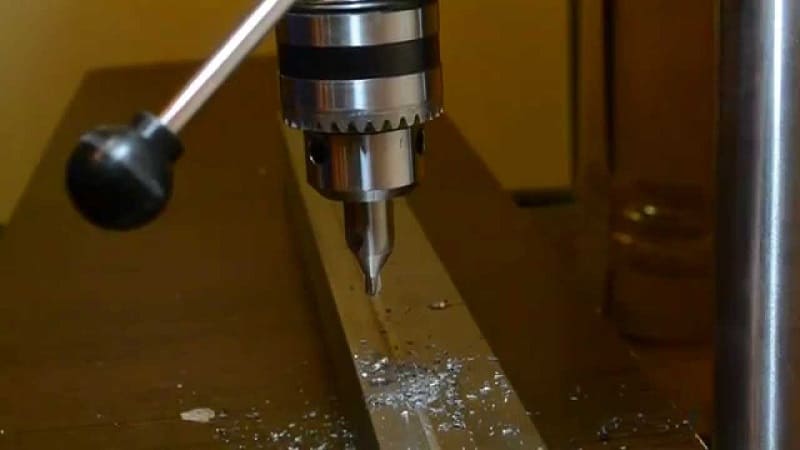

Центровочное сверло по металлу

В нынешнее время средства для создания центровочных отверстий начинают внедряться в строительном секторе. Многие мастера используют их во время зенкования – процедуры обработки отверстия детали для создания потайных головок, к которым присоединяются крепежные элементы различных строительных конструкций (заклепки, винты и болты).

Как правильно подобрать сверло

Выбор центровочного сверла зависит от веса изначальной заготовки, в которой будет проделываться отверстие. Размер инструмента прямо пропорционален весу. В следующей таблице приведены точные данные о размерах режущего инструмента, в соответствии с ГОСТ 14952-75:

Рабочий диаметр, см0,050,080,160,250,40,630,81
Диаметр посадки, см0,3150,50,811,622,53,15
Длина,

см

2,13,354,25,97,48,310,312,8
Длина рабочей области, см0,10,190,280,330,490,620,751,15

При подборе инструмента для проделывания центрирующих поверхностей необходимо производить проверку его шероховатости. Для этого инструмент сравнивается с эталонным типом сверл. При проверке важно учитывать наличие режущих поверхностей и предохранительного конуса. Во время сравнения проверяются следующие параметры:

  1. Твердость: эта характеристика измеряется при помощи твердомера Роквелла. Она должна находиться в интервале от 63 до 66 HRC (по шкале твердости Роквелла). При низкой твердости инструмент лишится эксплуатационной стойкости, при повышенной – станет чрезмерно хрупким.
  2. Точность: этот параметр определяет величину отклонения диаметров отверстий. Если рабочий диаметр режущего сверла меньше 0,08 см, то величина отклонения не должна превышать 0,005 см. Если рабочий диаметр больше 0,08 см, то диаметр наклонения должен равняться 0,01 см.
  3. Длина: эта характеристики указывает на производительность сверла. Этот параметр должен подбираться, относительно длины детали. Самой низкой производительностью располагают удлиненные сверла.
  4. Внешний вид: на инструменте не должны присутствовать царапины, вмятины и иные механические дефекты.

При подборе центровочных сверл необходимо обращать внимание на марку производителя. На территории СНГ самым популярным производителем инструментов для сверления центрующих отверстий является фирма Dormer.

Данная компания производит режущие приспособления из быстрорежущих металлов, включая кобальт. Во время процесса изготовления инструменты подвергаются термической обработке, что улучшает их твердость. Отличительной особенностью продукции Dormer является то, что её сверла способны самостоятельно центроваться, что повышает точность инструмента.

Ключевые технические требования к сверлам

Центровочные сверла должны изготавливаться из быстрорежущих сплавов. Согласно ГОСТ 14952-75, они обязаны обладать следующими параметрами:

  1. Твердость рабочей зоны должна равняться от 63 до 66 HRC. Для изделий, изготовленных с применением кобальта или ванадия, минимальные и максимальные показатели твердости увеличиваются на 1 HRC.
  2. Пределы отклонения размеров центровочного инструмента должны быть в пределах от 0,15 до 0,05 мм. Диаметр конструкции не может быть меньше 0,8 мм и больше 0,5 см.
  3. На поверхности инструмента не должны присутствовать пятна побежалого цвета, образующегося в результате чрезмерной термообработки режущего приспособления во время процесса производства.

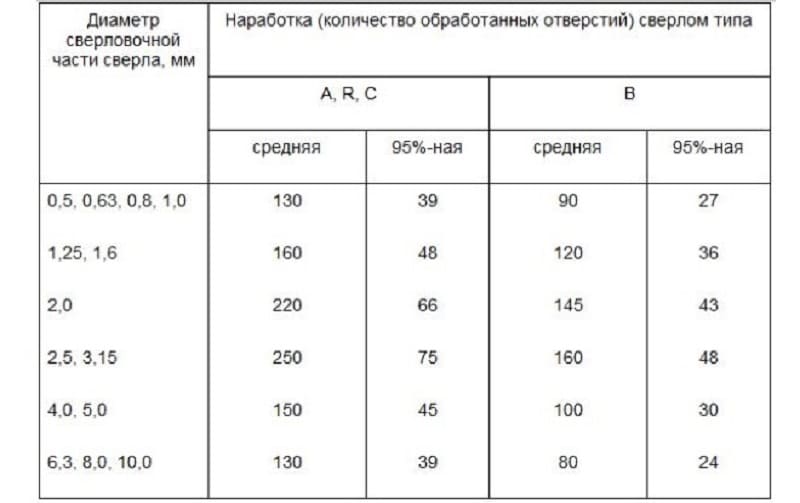

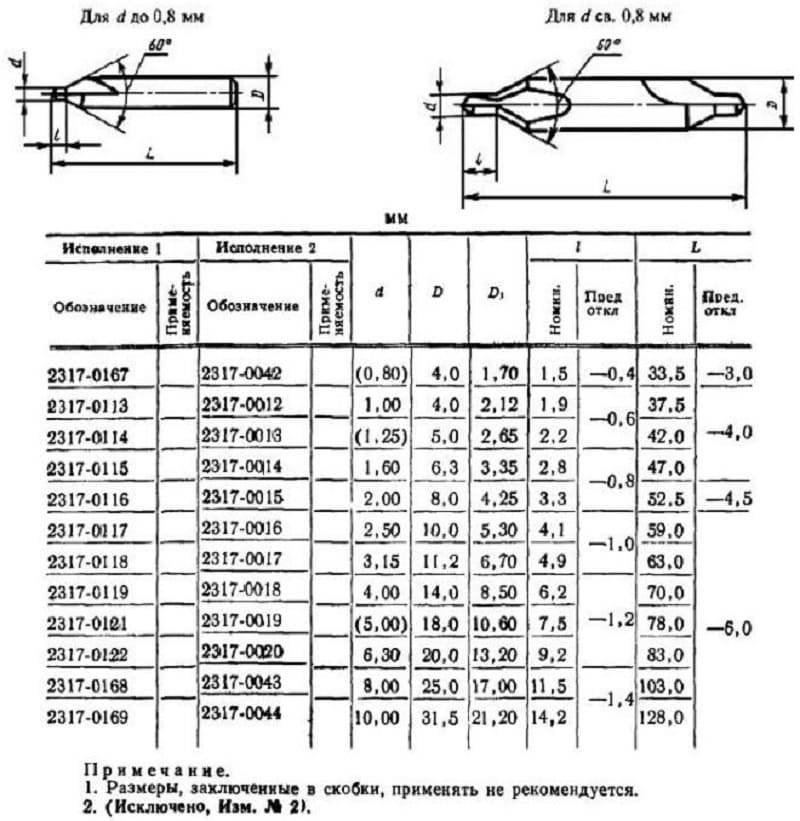

Технические требования к сверлам

После изготовления инструмента производители обязательно производят проверку на работоспособность. Центровочное сверло проверяется на деталях, произведенных и стали, твердость которой составляет 187-207 HB. После завершения процедуры сверления осуществляется комплексный осмотр металлорежущего инструмента. Рассматривается внешний вид и геометрические характеристики изделия. Изучаемый образец сравнивается с эталонным изделием, технические параметры которого известны. При выявлении изношенности или поломки проверяемый образец списывается с производства.

Применение в домашних мастерских

В бытовых условиях комбинированные центровочные сверла применяются преимущественно для проделывания небольших отверстий и выкручивания застрявших крепежных изделий. В домашних мастерских используют конструкции с диаметром 0,8 мм.

Перед применением данного инструмента необходимо произвести его первоначальную заточку:

  1. Приобрести инструмент для заточки сверл. Чаще всего для затачивания металлорежущих конструкций используются электрические машинки с отверстиями для сверл.
  2. Определить диаметр сверла. Для этого нужно изучить таблицы размеров, где указывается диаметр для каждого из видов центровочного сверла.
  3. Поместить изделие в соответствующее отверстие электрической машинки. Процесс заточки производится автоматически, без контроля человека.
  4. Вынуть инструмент из отверстия машинки и произвести его очистку от лишней стружки и иных видов загрязнений.

Если во время процесса заточки нарушить геометрию инструмента, то у сверла снизятся показатели скорости реза и точности. Это может привести к избыточному выделению теплоты и быстрому износу изделия.

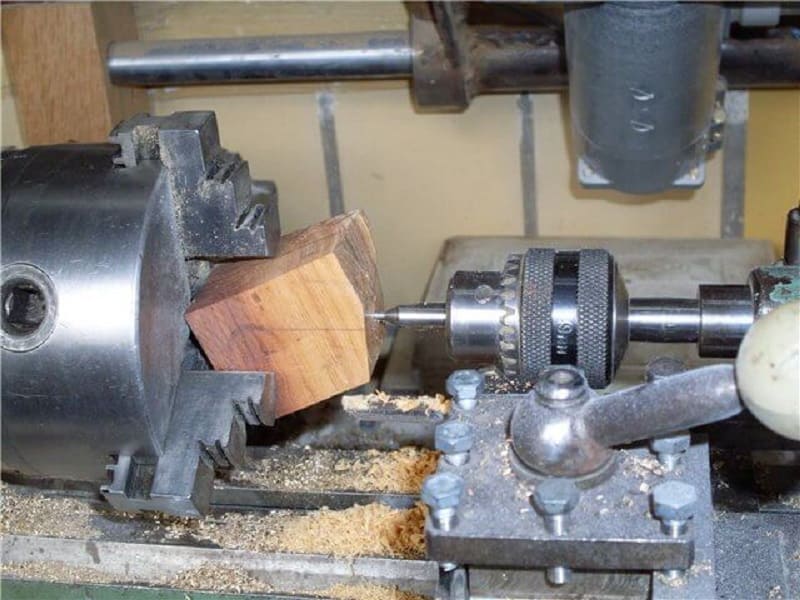

Применение центровочных сверл в домашних мастерских

Также перед началом сверления важно проделать в детали небольшое углубление в 3-5 мм для центровки инструмента.

Рабочая область располагается на проделанном углублении. Процедуру проделывания отверстия нужно производить с легкой подачей и без лишних нажимов. После окончания процедуры инструмент очищается от грязи. Для дальнейшей эксплуатации центровочного сверла его нужно хранить в закрытых ёмкостях (ящиках или футлярах).
