Работа с деревом, металлом, пластиком и другими материалами требует инструмента для резки. Ассортимент такой продукции включает в себя отдельные категории изделий по размерным, прочностным характеристикам. В процессе обработки режущие кромки теряют необходимые свойства, их регулярно приходится точить. Операция не сложная и за исключением отдельных специальных видов инструмента делается самостоятельно. Широкую популярность приобрел у мастеров различных специальностей универсальный заточной станок. С его помощью восстанавливают характеристики режущей кромки.

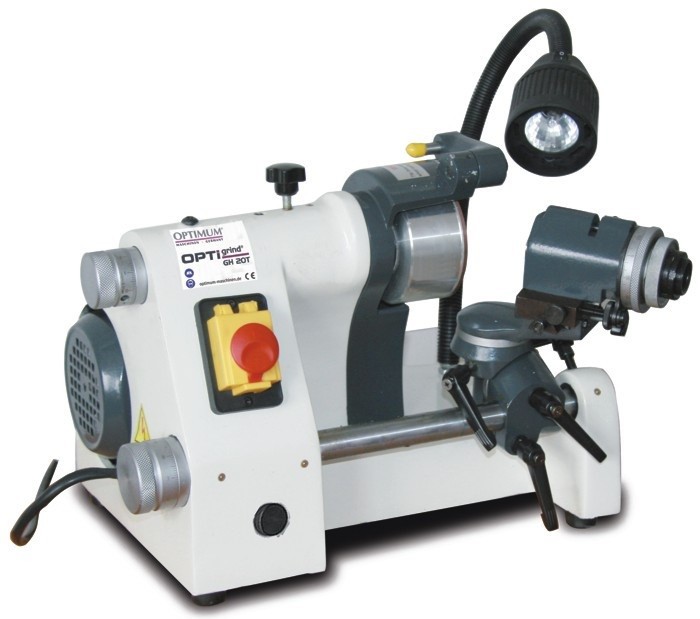

Универсальные заточные станки

Универсальные заточные станки

Виды заточных станков

На рынке представлен широкий ассортимент изделий данного типа. Изготавливают станки и самостоятельно. Разделяют оборудование по конструктивным и эксплуатационным качествам, независимо от того, сделаны они своими руками или куплены в магазине. Универсальные заточные станки могут быть следующих видов:

  • механические устройства применяются в быту и для финишной правки режущей кромки. К станкам причисляют условно, поскольку используется физическая сила человека;
  • бытовые станки для заточки инструмента в домашних условиях. Имеют минимум функций и электродвигатель малой мощности;
  • полупрофессиональное оборудование. Достаточный запас мощности для длительной работы при значительных физических нагрузках. Комплектуются дополнительными приспособлениями для целевой обработки ножовок, цепей для бензопил, сверл, дисковых пил, фрез;
  • промышленные станки. Высокоточное оборудование, позволяющее делать заточку инструмента сложной конфигурации с заданными параметрами. На производстве широко применяются универсально-заточные станки с ЧПУ, повышающие производительность и качество выполняемых операций.

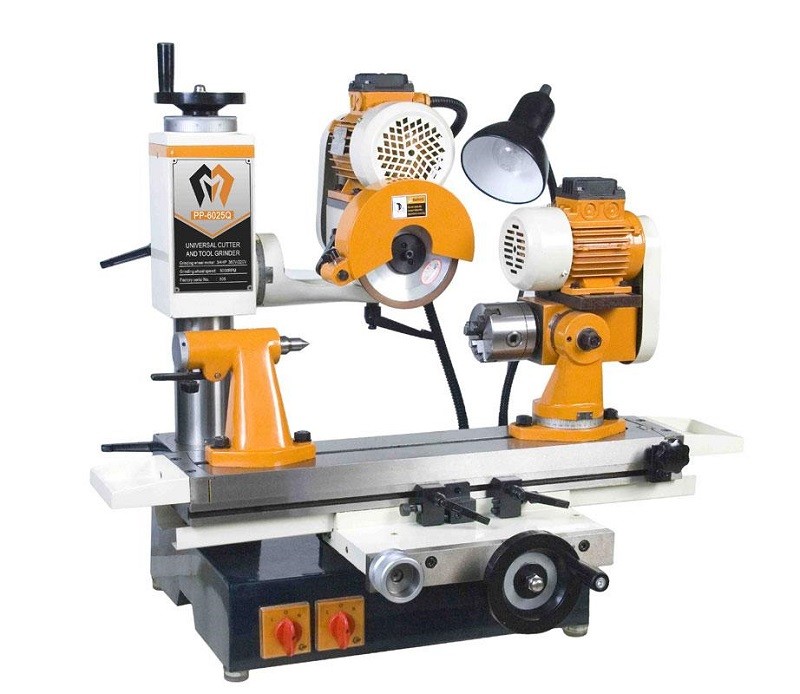

Промышленный универсальный заточной станок

Промышленный универсальный заточной станок

Наиболее популярная модель для бытового использования — настольный заточной станок универсальный. Он дает возможность домашним мастерам поддерживать высокую работоспособность строительного инструмента, кухонной утвари, орудий для обработки земельного участка. Для промышленного использования выпускается более разнообразная продукция. Точность работ обусловлена габаритным корпусом, не реагирующим на вибрации, жесткостью конструкции, позволяющей обрабатывать режущую кромку с отклонением от номинала не более нескольких сотых долей миллиметра.

Для домашнего использования набор функций, который имеет бытовой заточной станок универсальный, достаточен.

На таком оборудовании можно быстро поправить затупившийся нож, ножницы, топор. Работает устройство от сети 220 В, и имеет мощность не перегружающую коммуникационные кабели. Следует соблюдать правила техники безопасности при выполнении любой операции:

  • перед включением проверить целостность кабеля, надежность фиксирующей шлифовально-абразивный камень гайки и прочность дополнительных приспособлений и опорного стола;
  • работать в защитных очках и соответствующей одежде;
  • не обрабатывать детали в безопорном положении на весу.

Предназначен универсальный заточной станок для заточки металлорежущего инструмента, и использовать его в других целях нельзя. Например, обрабатывать следующие материалы в домашних условиях настоятельно не рекомендуется:

  • стекло, фарфор, камни;
  • твердосплавные напайки;
  • пластики, резину, каучук, полимеры.

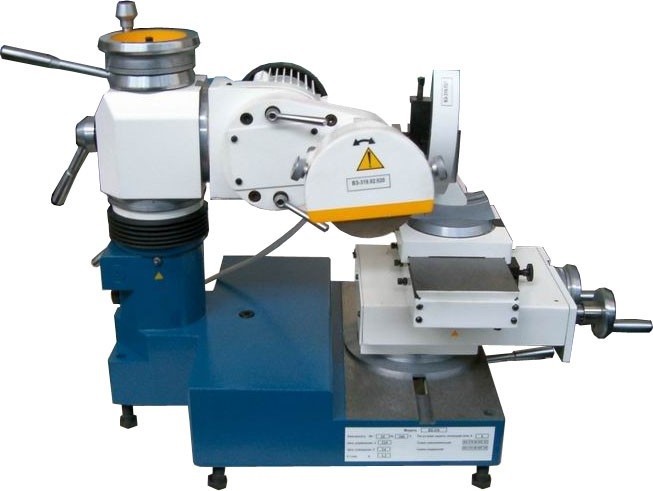

Настольный универсальный заточной станок

Настольный универсальный заточной станок

Выше перечисленные материалы допускается обрабатывать, но конфигурация оборудования для этого нужна не штатная, а специальная. Делаются эти операции подготовленными специалистами, знающими специфические особенности шлифовки, умеющими подобрать нужный абразивный, либо иной круг. На производстве сложные поверхности из композитов, стекла, фарфора обрабатывают специально предназначенными инструментами. Часто для соблюдения условий шлифовки используется универсально-заточной станок с ЧПУ.

Применяемые абразивные камни

Выбирая шлифовально-заточной универсальный станок, предполагаются виды предстоящих работ. Помимо конструктивных отличий эксплуатационные качества оборудования зависят от сменного инструмента. Ассортимент точильных кругов насчитывает большое количество наименований. Разделены они по следующим категориям:

  • диаметр круга;
  • тип абразивного вещества;
  • зернистость;
  • форма круга;
  • диаметр посадочного места на станке.

На домашних точилах применяются камни общего назначения из корундовых частиц. Они универсальны и с успехом используются для бытовых нужд. Настольный заточной станок комплектуется шлифовальным кругом и может при нерегулярном применении служить годами. При выходе из строя следует снять его с вала и проверить внутренний диаметр перед покупкой нового или уточнить размер в инструкции. Важно знать и наружные габариты, чтобы избежать риска приобретения неподходящего для конкретной модели круга. Популярные стандартные диаметры посадочного места, которые может иметь универсальный станок для заточки инструмента:

  • 10 мм — круг для заточки цепей, ножовочных полотен;
  • 20 мм — круг старого стандарта, но до сих пор выпускается специально для заточных станков;
  • 22 мм — стандарт широко использующийся в мире, в частности абразивные диски для «болгарки»;
  • 32 мм — распространенный диаметр для шлифовально-заточного оборудования.

Встречаются и другие стандарты, но реже. Для промышленного оборудования предполагается больший ассортимент, поскольку там применяются специальные отраслевые стандарты и перечень выполняемых работ гораздо объемнее. Универсальные станки для заточки режущего инструмента часто комплектуются переходными кольцами для адаптации к нужному диаметру.

Для определенных работ важна зернистость абразива. Крупные частицы хорошо использовать для первичной обработки и быстрого снятия значительной толщины металла. Но такие круги не подойдут, если используется заточной универсальный станок для фрез сложной формы, для сверл мелкого диаметра и шлифовально-полировочных работ. Мелкое абразивные частицы работают медленнее, но чистота обработанной поверхности существенно лучше. Используются такие круги для выведения точной режущей кромки токарных резцов, фрез сложной конфигурации.

В технологических производственных линиях широко используется автоматизация. Активно внедряется электронное управление и контроль над выполнением операций и в оборудовании широкого профиля. Полупрофессиональные универсальные станки для заточки все чаще оборудуются подобными устройствами. Они широко применяются:

  • в небольших производствах;
  • в автосервисах;
  • в ремесленном производстве;
  • в домашних мастерских частных предпринимателей.

Уважающий себя мастер практически любой специальности имеет хотя бы простенький универсальный станок для выполнения элементарных операций. Те же, кто подходит к вопросу ведения домашнего хозяйства серьезнее старается приобрести производительное и удобное оборудование с хорошим функционалом, набором абразивных кругов и дополнительными приспособлениями для заточки режущего инструмента.

Универсально-заточной станок модели PP-800F

Универсально-заточной станок модели PP-800F

В отдельную категорию выделены абразивы повышенной прочности. Применяются они для шлифовки инструмента с твердосплавными элементами. Широко применяется заточной универсальный станок с алмазным или эльборовым кругом для восстановления режущих дисков в деревообрабатывающей промышленности, производстве металлорежущих инструментов, например, фрез, сверл, резцов.

Технологии заточки и дополнительные приспособления

Шлифовально-заточное оборудование выполняет значительный перечень операций, от приведения в надлежащее состояние предметов домашнего обихода, до обработки деталей космических кораблей. Дополнительные приспособления значительно расширяют приемы обработки и повышают качество выполняемой работы. Относят к ним следующие элементы конструкции станка;

  • опорный стол или приставка. Самый простой и широко используемый способ удерживать обрабатываемую деталь в нужном положении. Из недостатков отмечается невозможность контролировать углы и размеры. Операция проводится исключительно под визуальным контролем;
  • подручник. Эволюция развития опорного стола. Может иметь направляющие и пазы с определенным шагом или углом. Позволяет обрабатывать деталь с заданными параметрами;
  • держатель. Приспособление может иметь подвижную часть, где прочно зафиксированная деталь движется по заданному направлению. Устройство, облегчающее процесс шлифовки и позволяющее достаточно точно контролировать некоторые размерные характеристики обрабатываемой заготовки;
  • Копир. Механическое приспособление, позаимствованное у токарного станка. Применяется для обработки деталей сложной формы по заранее выставленному шаблону;
  • ЧПУ. Процесс полностью автоматизирован. Деталь или абразивный круг движется строго по заданной траектории. Современные технологии позволяют программировать процессы на компьютерах общего пользования с помощью специальных программ и приложений.

Промышленный станок для заточки оборудован системой охлаждения. Это ускоряет проводимую операцию, не позволяя детали перегреваться. Жидкости, применяющиеся в оборудовании, обладают и смазывающим действием, отчего качество поверхности выше, чем при обработке сухим абразивом. В частности, станок для фрез промышленного назначения обязательно оборудуют подобным приспособлением. Режущая кромка должна отвечать строгим требованиям по точности формы и чистоте поверхности.

Важна геометрия и при заточке сверл. Добиться требуемых значений вручную практически невозможно. Проконтролировать углы и центровку визуально — недостижима задача. Широкой популярностью пользуются приспособления для заточки цепей бензопил. Стабильный спрос на устройства для восстановления ножовочных полотен. Все вышеперечисленные операции выполнить без дополнительных механизмов с необходимыми характеристиками и должного качества невозможно.
