Бензопила — верный помощник плотника, строителя, лесоруба. Чтобы она работала производительно и безопасно, ее основной рабочий орган — цепь — нужно своевременно затачивать. Для этого подходит как простой напильник, так и многочисленные механизированные и автоматизированные станки.

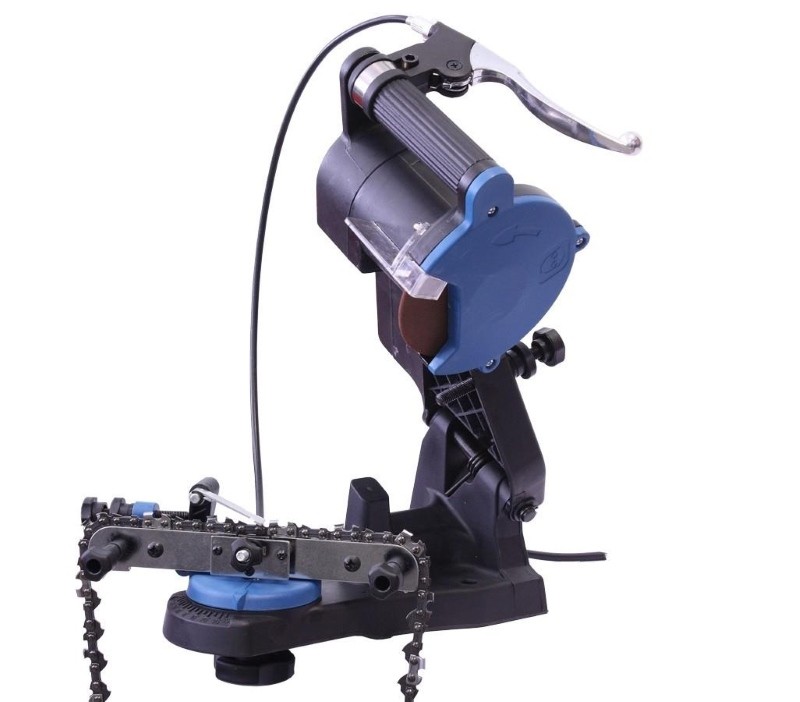

Станок для заточки цепей бензопил

Конструкция и принцип действия

Станок для механизированной заточки цепей бензопил напоминает маятниковую пилу. В нее вставляется диск для шлифовки. Станина служит опорой качающейся на рычаге головке с электромотором и редуктором. На основании закреплены также настраиваемые зажимы для фиксации звеньев. Каждое звено затачивается отдельно, но на операцию уходит несколько секунд. В целом работа идет быстро. Кроме затачивания, установка позволяет и выровнять звенья по высоте. В качестве эталона выбирается наиболее сточенный зуб, все прочие выравниваются по нему. Такое выравнивание поровну нагружает все звенья, продлевая общий ресурс.

Продвинутые модели станков дают возможность затачивать и другие режущие поверхности- диски кусторезов, секаторы, прочий садовый инвентарь.

Виды оборудования

На рынке представлено много заточных станков для цепей бензопил разного уровня механизации и ценовой категории. Наиболее широко распространены ручные и автоматические виды агрегатов.

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

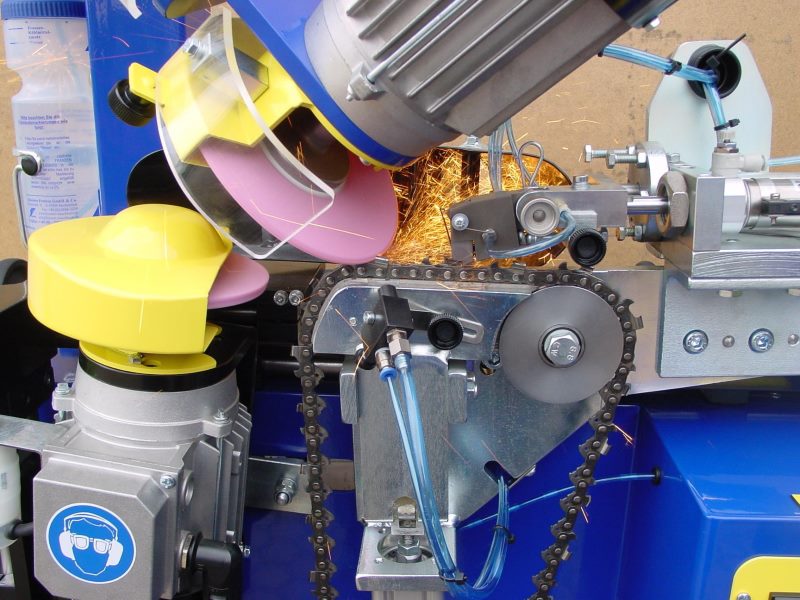

Автоматический заточный станок

Значимыми параметрами, влияющими на выбор модели, являются:

  • потребляемая мощность;
  • скорость вращения головки;
  • вес, размеры;
  • создаваемый воздушный шум.

Станок- автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

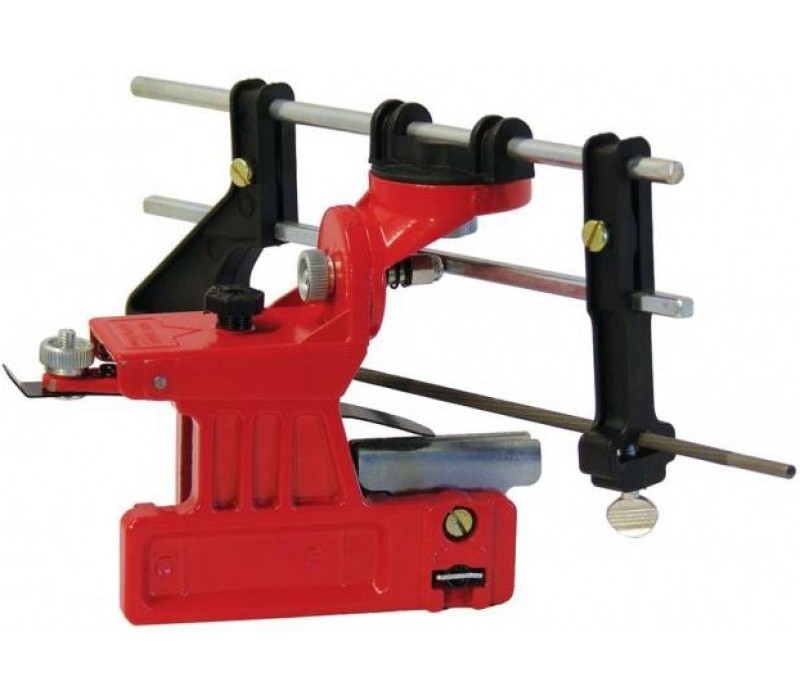

Станок заточной ручной

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

  • ослабление натяжения цепи бензопилы;
  • фиксации звена в оправку;
  • заточка зуба напильником;
  • перемещение звеньев цепи.

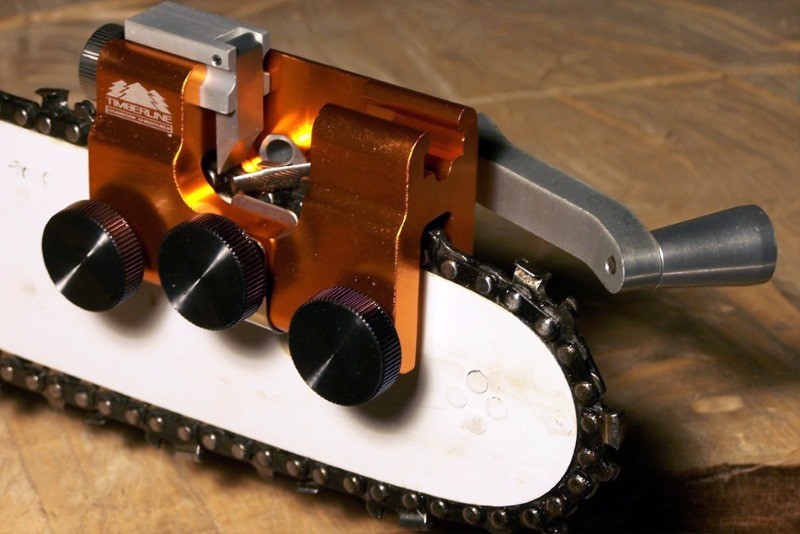

Мобильное устройство для заточки

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

Преимущества и недостатки ручных и автоматических моделей

Главное достоинство автоматических станков для бензопилы- их высокая скорость работы. На одном станке за смену возвращают в строй несколько десятков цепей.

Станок не требует постоянного вмешательства человека. Мастер заправляет звенья, настраивает угол заточки и включает механизм. Через десять- пятнадцать минут операция закончена, можно ставить следующую цепь.

В числе недостатков автоматов эксперты отмечают высокий износ зубьев. Заточку приходится повторять каждые 3-4 смены.

Несомненными достоинствами ручных оправок для бензопил служат:

  • низкая стоимость;
  • малые габариты и вес;
  • нет нужды в снятии цепи с бензопилы;
  • высокая мобильность.

Минусов у них два:

  • низкая производительность, на одну цепь уйдет не меньше часа;
  • высокие требования к навыкам точильщика.

Автоматические станки выигрывают там, где требуется точить много цепей. Ручные- там, где важно заточить звенья бензопилы непосредственно на рабочем месте.

Выбор заточного устройства

Перед выбором разумно будет решить, для каких конкретно целей оно будет применяться, сколько бензопил за смену предстоит обслуживать. Если это число значительно- выбор стоит подумать о покупке автоматического станка.

Следующим шагом нужно выбрать необходимый набор основных функций. К числу важных относятся:

  • поворотная головка;
  • механизм зажима;
  • автоматическая подача звеньев;
  • защитные приспособления.

Поворотная головка дает возможность быстрой и точной регулировки угла заточки. На моделях с неподвижной головкой угол приходится настраивать, поворачивая зажим. Защитные приспособления призваны предохранить оператора станка от раскаленных частичек металла, вылетающих из места контакта шлифовального круга с зубьями. Прозрачный кожух должен закрывать видимую часть диска, дополнительную защиту обеспечит прозрачный экран, позволяющий безопасно наблюдать за ходом заточки.

Многие продвинутые модели оснащаются целым рядом полезных дополнительных функций. Среди них:

  • возможность «мокрой» шлифовки, к месту заточки подается специальная жидкость, облегчающая работу и защищающая диск от перегрева;
  • регулятор натяжения цепи
  • быстрый зажим для звеньев и некоторые другие.

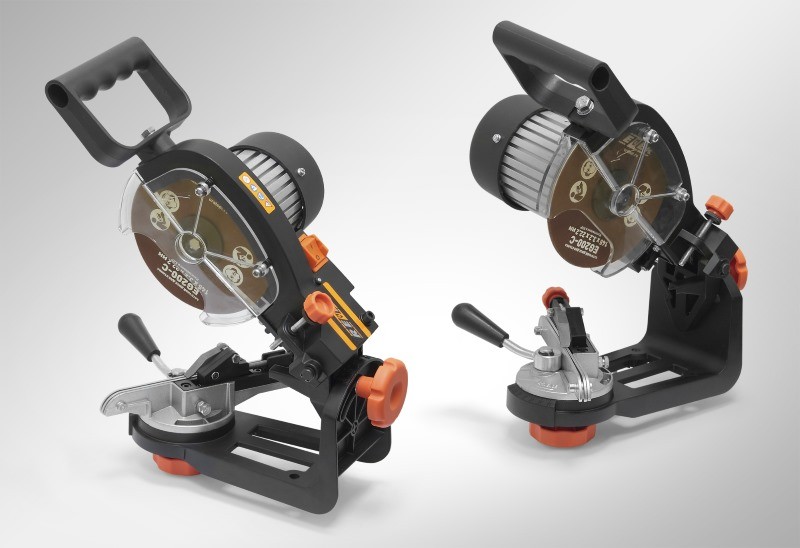

Стационарный станок с возможностью наклона заточного узла

При выборе дополнительных функций следует учитывать, что любая из них повышает удобство применения, одновременно увеличивая цену станка. Поэтому нужно выбирать только те, которые смогут окупиться при вашем объеме работ.

Как точить цепь бензопилы станком

Последовательность действий, рекомендованная опытными специалистами, такова:

  • снять цепь с шины бензопилы, промыть для удаления остатков смазки и других загрязнений;
  • закрепить звено в зажиме;
  • выставить угол заточки;
  • выставить высоту заточки по самому низкому зубцу;
  • запустить электродвигатель и заточить первый зуб;
  • передвинуть цепь на одно звено и повторить операцию.

Далее следует перевернуть цепь и так же заточить другую сторону зубьев.

Самодельное точило для пилы

Многие домашние мастера стремятся изготовить заточной станок самостоятельно. Это представляется разумным выходом в том случае, когда объем заточки уже слишком велик для ручных приспособлений, но еще не оправдывает покупку дорогостоящего станка фабричного производства.

Для работы любого станка требуется надежная и крепкая рама, на которой закреплены его узлы и детали. Для самодельного точильного станка для бензопилы часто в качестве станины используют тиски среднего размера. На их губках крепится зажимное приспособление, изготовленное самостоятельно или заимствованное от ручного станка. В качестве точащего элемента часто применяют обычную болгарку, установленную на качающемся подпружиненном рычаге, как на маятниковой пиле. Угол заточки настраивается поворотным устройством тисков. Очередное звено фиксируется в зажиме, диск болгарки движением рычага приводится в соприкосновение с зубом.

Иногда вместо болгарки на маятниковом рычаге закрепляют малогабаритное электроточило с конусным абразивным кругом. Подбор механизмов, как правило, определяется тем, что есть под рукой.

Приобретение дорогостоящих комплектующих для самостоятельного создания станка для заточки бензопил не имеет финансового смысла. Как правило, за сопоставимую сумму можно купить готовый агрегат бытового класса. Он разработан специально для цепей бензопил, не содержит самодельных узлов неизвестной степени надежности и безопасности, с его помощью можно будет сразу приступить к заточке.

За время, потраченное на создание, доводку и настройку самодельного агрегата, можно будет успеть наточить все цепи в доме по несколько раз.

Кроме того, есть еще один выход: если точить цепь для бензопилы требуется редко, можно просто отдать ее в мастерскую.
