Опорный узел обрабатывающего агрегата получил название задняя бабка токарного станка. Этот многофункциональный узел предназначен для фиксации обрабатываемой заготовки. В его конусном отверстии можно крепить металлорежущий инструмент различного назначения.

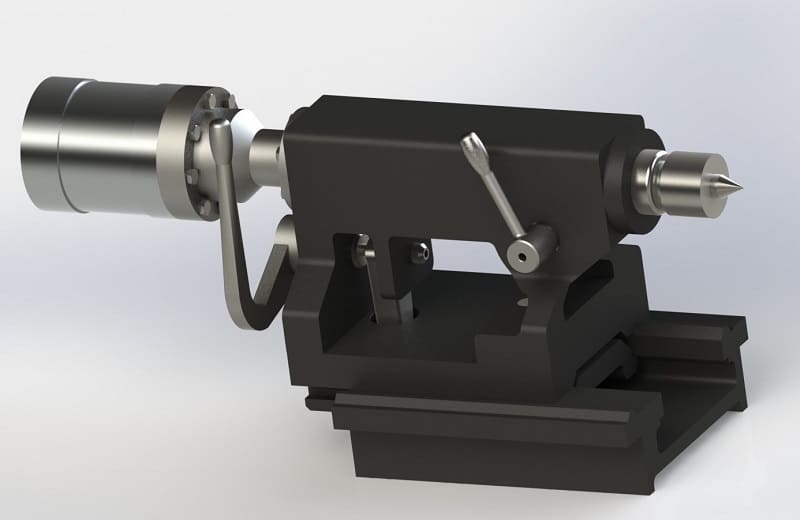

Задняя бабка токарного станка

Устройство задней бабки

В любом токарном станке основой является станина. На ней крепится передняя бабка токарного станка, основные органы управления, задняя бабка. Последние имеют довольно разнообразные конструкции. Основные элементы выполняют одинаковые функции и построены по идентичным принципиальным схемам.

Такими элементами являются:

  • основание, на котором размещены все устройства и органы управления;
  • элемент крепления — пиноль;
  • цельнометаллический корпус;
  • рукоятки управления (позволяют фиксировать пиноль и корпус всей бабки);
  • колесо для перемещения пиноли (ещё его называют маховик);
  • регулировочный винт (позволяет жёстко фиксировать положение задней бабки относительно остальных элементов токарного станка).

Чертёж задней бабки токарного станка позволяет понять кинематическую схему и взаимодействие всех элементов.

Основание представляет цельнометаллическую плиту, которая опирается на правую часть станины. На основании расположен корпус. В нём установлен патрон задней бабки токарного станка. В передней части пиноли расположено отверстие, в котором размещается инструмент. Оно выполнено в форме конуса.

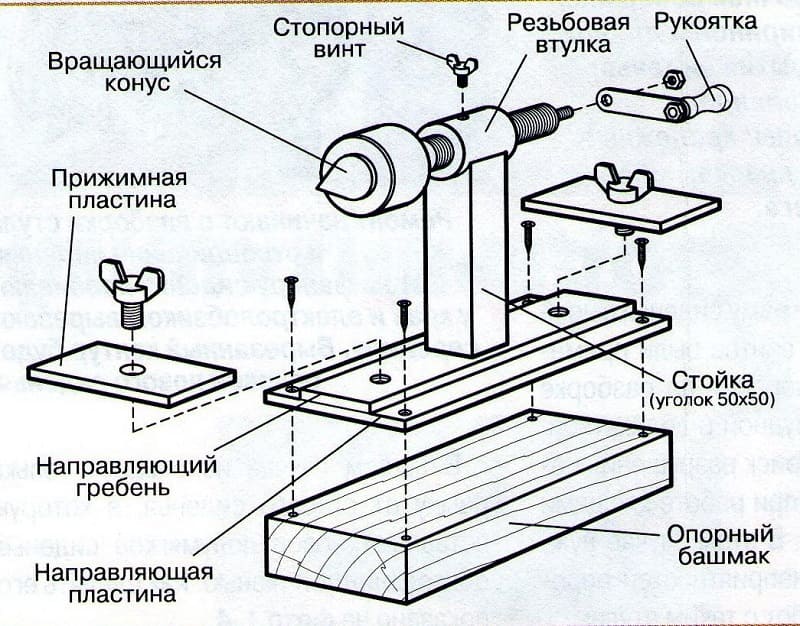

Элементы задней бабки токарного станка

Центр задней бабки подсоединяется к суппорту. Через него передаётся поступательное движение. Это обеспечивается наличием самостоятельного привода подачи. В определённых типах агрегатов производится вращательное движение. Оно обеспечивается конструкцией пиноли задней бабки. Горизонтальное перемещение пиноли производится с помощью электрического двигателя или посредством гидравлического механизма. Выбор способа привода зависит от решаемых задач и модификации станка.

Все изделия должны удовлетворять следующим требованиям:

  • обеспечивать точное местоположение центра конструкции;
  • способствовать быстрой установки вдоль горизонтальной оси станка;
  • обеспечивать точное направление движения в сторону шпинделя с охранением соосности при вращательном движении;
  • надёжно закрепляться в выбранном положении.

Обеспечение устойчивости и надежности крепления позволяет сохранять заданный класс точности обработки.

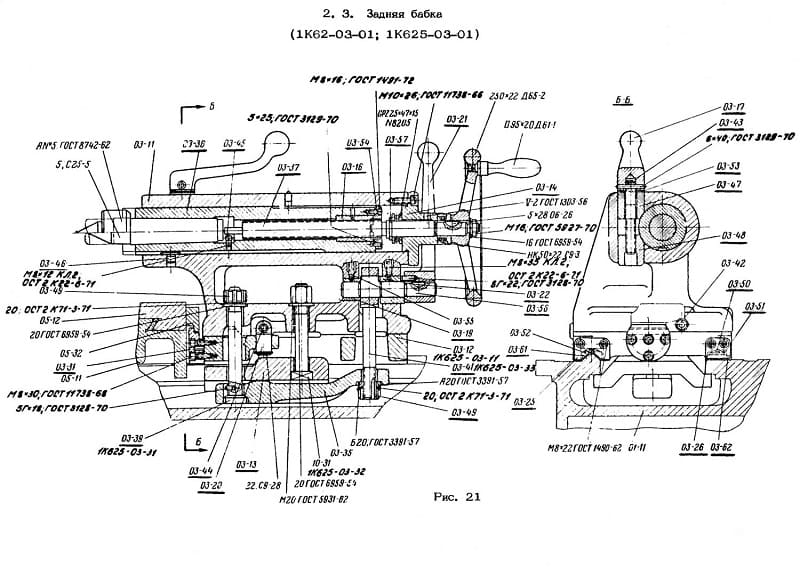

Схематическое устройство задней бабки

Простота конструкции и доступность комплектующих элементов позволяет изготовить эту часть токарного станка самостоятельно. При качественной сборке самодельная задняя бабка токарного станка будет выполнять основные функции не хуже заводской.

Назначение узла

Задняя бабка токарного станка по металлу является надёжной опорой для закрепления заготовки. Кроме этого она поддерживает второй край заготовки и обеспечивает её стабильное вращение. Во время сверления она захватом соединяется с суппортом. Сверло необходимого диаметра вставляется в патрон пиноля. Кроме свёрл предусмотрено крепление: плашек, метчиков, развёрток, зенкеров и других режущих инструментов. Такой широкий ассортимент применяемых инструментов позволяет проводить широкий спектр обрабатывающих операций.

Регулировка и ремонт задней бабки

Первоначальная регулировка данного элемента производиться специалистами на заводе. Длительная эксплуатация приводит к нарушению этих регулировок. Это ухудшает показатели точности обработки. Поэтому необходимо периодически проводить регулировку. Она направлена на возвращение параметров узла в исходное положение. Регулировка включат следующие операции:

  • величины люфта образовавшегося между направляющими станины и основанием узла;
  • минимальных зазоров в передних и задних подшипниках крепления пиноли (для моделей у которых пиноль вращается);
  • устранение возникшего смещения центра относительно шпинделя.

Особое значение имеет соблюдение геометрической соосности между шпинделем и пинолью.

Для проверки в шпинделе зажимают стальной вал диаметром, например 100 мм и длиной около 500 мм. С другой стороны его зажимают пинолью. Величина выбранного вала зависит от характеристик станка. На направляющих станины устанавливают специальную стойку, снабжённую индикаторной головкой. Её перемещают вдоль установленной болванки и производят измерения параметра смещения. При необходимости производят регулировку положения центра упора.

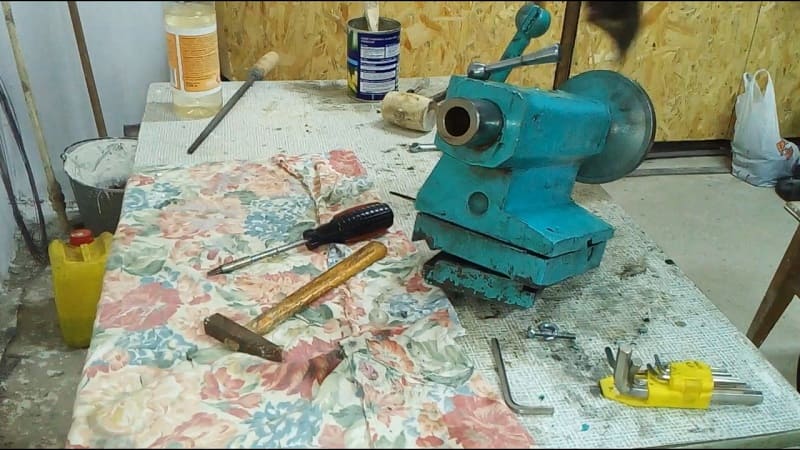

Ремонт задней бабки

Периодичность проверки, порядок регулировки указаны в паспорте каждого станка. Опыт профессионалов показывает, что целесообразно проводить такие проверки один раз в полгода. Нарушение параметров, выход из строя превращает агрегат в токарный станок без задней балки. Проведение плановых профилактических осмотров на предприятиях проводят опытные наладчики. Они могут квалифицированно определить изменение параметров и появившиеся неисправности.

После проверки может возникнуть необходимость на проведение восстановительных или ремонтных работ. Ремонт задней бабки токарного станка позволяет устранить неисправности и восстановить следующие параметры:

  • точность стыковки станины с корпусом узла;
  • высоту расположения шпинделя и пиноли.

Ремонт этого узла предполагает проведение работ над пинолью, винтом подачи, механизмов крепления.

Самым трудоёмким считается восстановление точности отверстия, в котором закреплена пиноль. От этого зависит центровка со шпинделем. Основным способом ремонта является расточка с последующей доводкой. При окончательной установке применяют акрилопласты, например, стиракрил марки ТШ. Этими материалами устанавливают высоту расположения центра упора и точность посадки. Подобный способ ремонта менее затратен, чем расточка и изготовление новой пиноли.

Ремонт пиноли производят шлифовкой наружной поверхности. Чтобы восстановить конусное отверстие применяют специальную втулку. Сложность такого ремонта заключается в том, что наружная поверхность цилиндрическая, а внутренняя коническая. Трудность обработки связана с прочностью материала упора. Она изготовлена из легированной стали с последующим закаливанием. Это значительно повышает твёрдость.

После долгой эксплуатации приходиться проводить ремонт отверстий, в которых находятся подшипники. Наиболее эффективным считается замена корпусов на новые. После замены производят подгонку внутреннего диаметра каждого подшипника. Окончательно проверяют наличие радиального биения. Оно должно быть нулевым.

Ремонтировать мостик можно без применения акрилопласта.

Восстановление отверстия, в котором расположен узел, предполагает следующую последовательность действий:

  1. Расточка отверстия, в котором будет расположена пиноль. Это увеличивает начальный диаметр на 3 мм. Поэтому необходимо соблюдать точность обработки, конусность и овальность.
  2. В переднюю бабку устанавливают заранее изготовленную оправку. Её внешний диаметр соответствует внутреннему диаметру расточенного отверстия.
  3. Вращением шпинделя в передней бабке проверяют величину биения оправки. С помощью этой операции устанавливают центры высот обеих бабок.
  4. Производят герметизацию отверстий под пиноль и её крепление.
  5. В залитое акрилопластом отверстие помещают пиноль.
  6. Дают высохнуть конструкции в течение двух часов.
  7. Затем ещё раз проверяют все параметры.

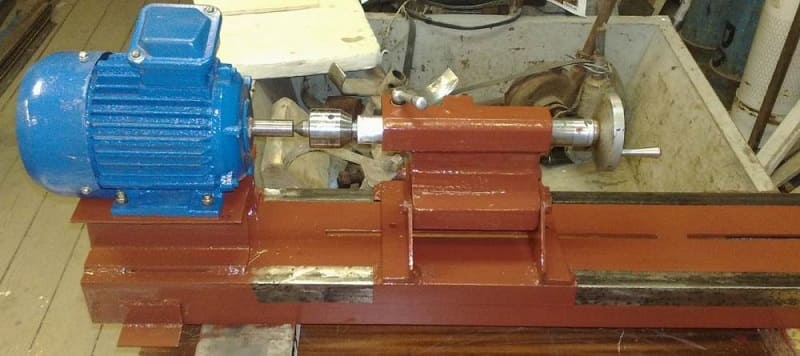

Самодельная задняя бабка для токарного станка

Длительная эксплуатация токарного станка по металлу предполагает проведение периодического осмотра, ремонтных и восстановительных работ с последующей детальной настройкой. Качественно проведенный ремонт повышается надёжность, точность обработки и безопасность.
