Токарно-винторезный станок ТВ-4 применяется для обучения учащихся школ, профтехучилищ, техникумов токарному делу. Именно поэтому его иногда в некоторых источниках называют «школьник». На сегодняшний день станки этой модели можно найти в частных домашних мастерских, на мелких ремонтных предприятиях и учебных заведениях.

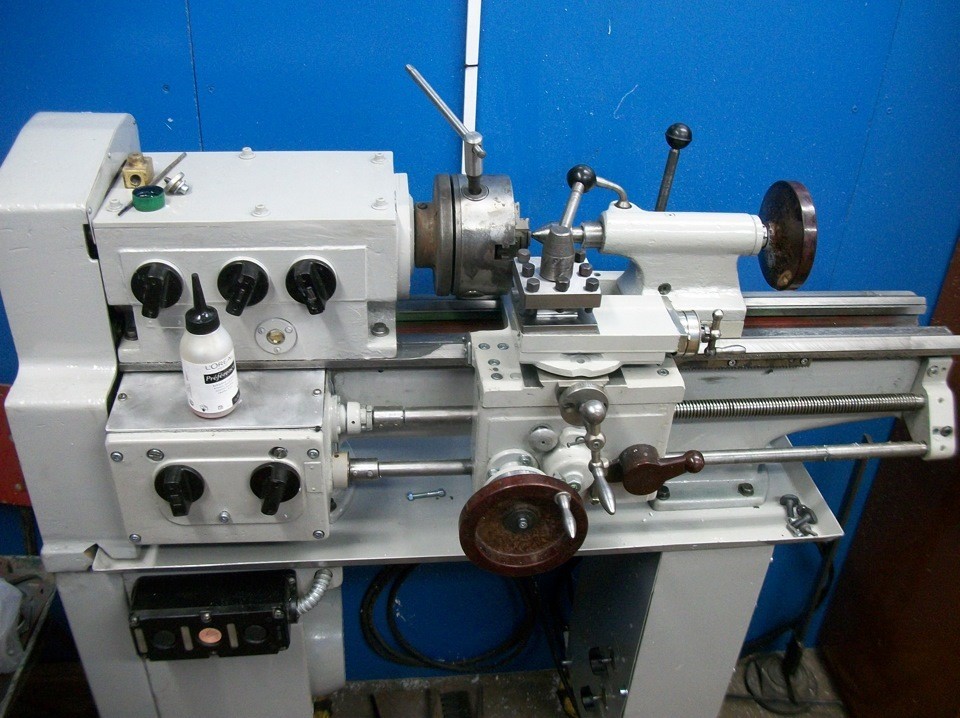

Общий вид ТВ-4

Общий вид ТВ-4

На станке можно осуществлять классические токарные операции: точения, подрезку торцов, сверления, нарезания резьбы ручным и механическим способами и др.

Станок отличается небольшим весом и является универсальным. Именно поэтому его в основном использовали для обучения в школах, что и стало причиной того, что его называют «школьник».

Токарно-винторезный станок ТВ-4 предназначен для выполнения большого количества операций, основные среди них такие:

  • рассверливание;
  • расточка отверстий;
  • зенкеровка;
  • расточка наружных поверхностей цилиндрической и конической формы;
  • нарезка внутренней и наружной, трапецеидальной, упорной и дюймовой резьбы разного шага;
  • нарезание многозаходной резьбы.

Главным движением является вращение заготовки в центрах или патроне. Вращение на шпиндель передается через коробку передач, ременной передачи от электродвигателя. Движение подачи – второстепенное – подвод режущего инструмента к обрабатываемой детали.

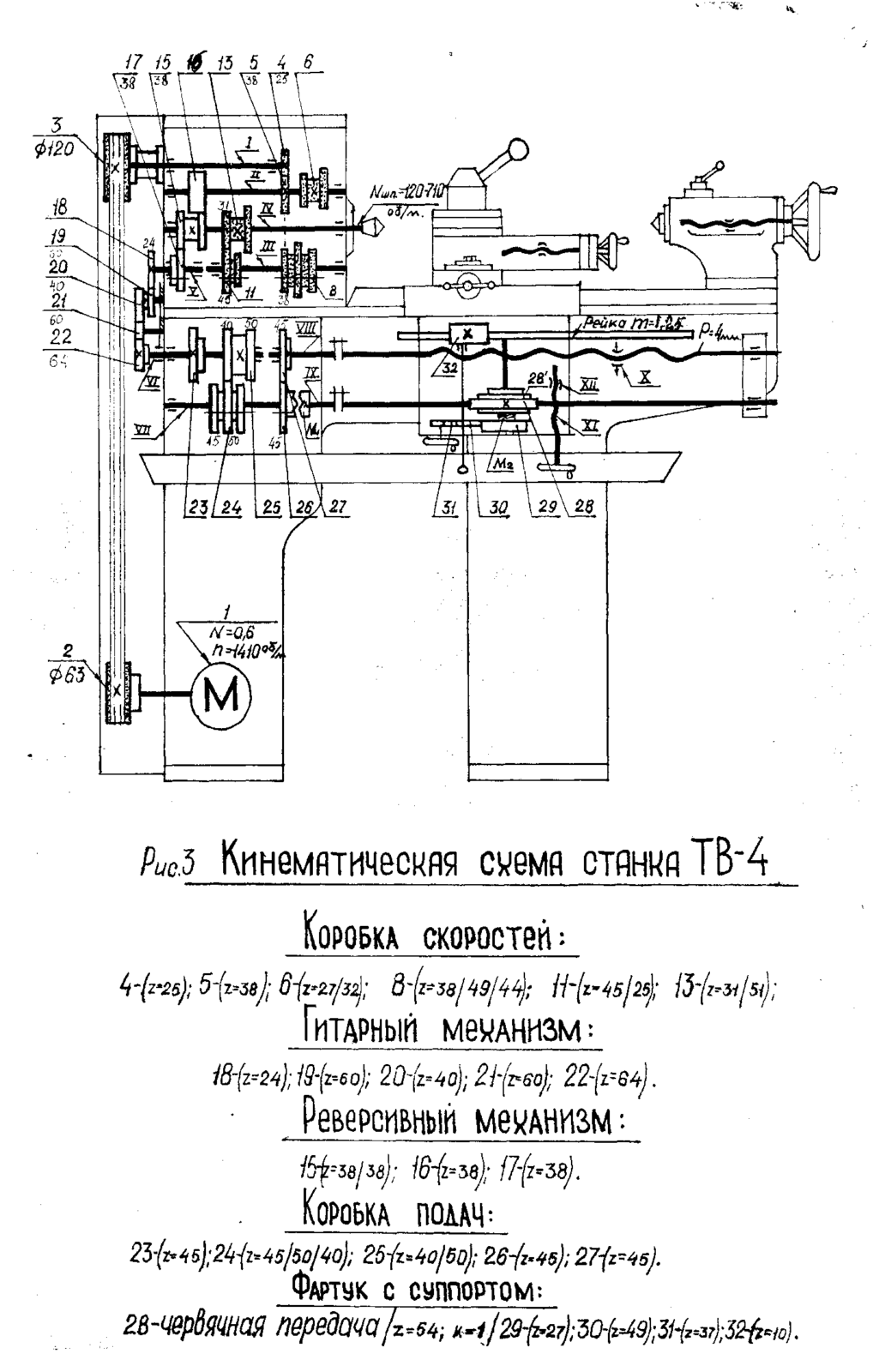

Кинематическая схема

Кинематическая схема

Паспорт токарно-винторезного станка ТВ-4

Видеообзор станка

На сегодняшний день стоимость ТВ-4 может составлять 10 000 – 25 000 руб. на вторичном рынке. При покупке, оборудования, скорее всего, вам придется осуществить капитальный ремонт: отшлифовать направляющие станины, произвести дефектацию и необходимый ремонт частей коробки передач, ходового винта и др. движущихся частей. Станок снят с производства завода № 1 «Учебное оборудование» г. Ростов-на-Дону и больше не поставляется.

Устройство и технические характеристики станка

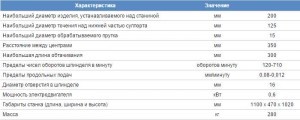

Технические характеристики токарного станка ТВ-4

Технические характеристики школьного токарного станка ТВ-4

Точность обработки Н – нормальная, т.е. имеют допуск отклонения прямолинейности движения не более 10 мкм.

Станок рекомендуется устанавливать на фундамент высотой 100 мм и закреплять фундаментными болтами.

Исходя из вышесказанного можно сделать вывод о том, что токарный станок школьник ТВ-4 обладает довольно внушительными характеристиками, чтобы использовать его не только для обучения, но и в домашнем хозяйстве, гараже, для хобби.

Основные узлы и их особенности

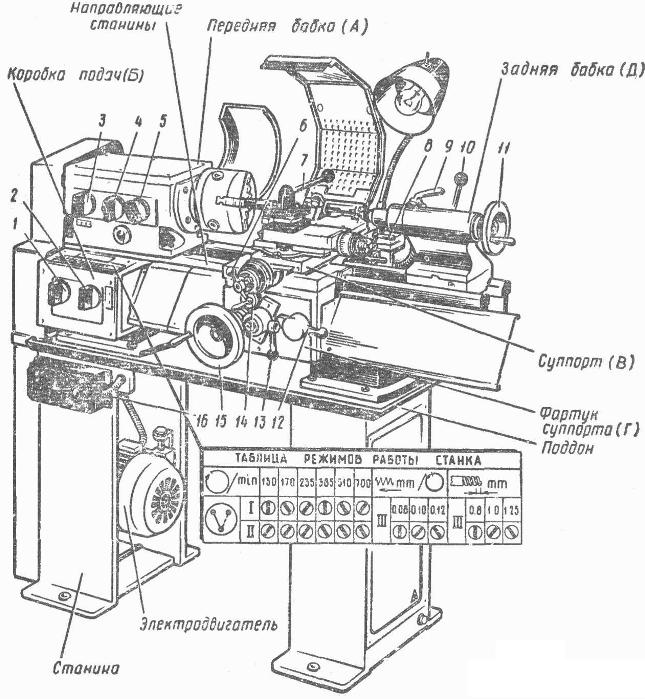

Узлы ТВ-4

Узлы ТВ-4

Токарный винторезный станок школьник ТВ-4 состоит из таких агрегатов:

  1. Задняя тумба. Имеет П-образную форму, в ней размещается электрооборудование.
  2. Передняя тумба. Имеет П-образную форму с ребрами жесткости. Используется для размещения в ней электродвигателя.
  3. Станина. Устанавливается на переднюю и заднюю тумбы. На передней части станины размещается ходовой винт и рейка.
  4. Коробка подач. Позволяет устанавливать необходимые показатели величины подачи при нарезании резьбы и получать необходимые шаги. Кроме этого КП содержит рукоятку, с помощью которой запускается ходовой винт. Для обеспечения нормального функционирования коробки подач она нуждается в постоянном наличии смазки в корыте станка. От сюда смазка при необходимости поступает ко всем вращающимся узлам и механизмам оборудования посредством использования фитилей.
  5. Бабки (передняя и задняя). Передняя бабка используется для обеспечения соединения между вращательной частью станка и рабочей заготовкой. Задняя – предназначена для крепления второго конца обрабатываемой заготовки.
  6. Шпиндель. Располагается в передней бабке и посредством использования трехкулачкового патрона вращает рабочую заготовку. Получает от приемного шкива шесть чисел оборотов.
  7. Электрическое оборудование. К этой группе относятся такие узлы: двигатель асинхронного типа, электрический щит, трансформатор освещения, плавкие вставки.

Перед началом работы, один раз в смену, рекомендуется провести смазывания станка индустриальным маслом И-20.

Модернизация токарно-винторезных станков ТВ-4

В условиях учебных заведений основная цель модернизации — это повышение безопасности оборудования.

Суть модернизации заключается в том, что на ТВ-4 нет специальных защитных ограждений, которые выполняют защитную функцию. Учащиеся и преподаватели, работающие с данным оборудованием, вынуждены изготавливать защитные экраны своими руками. Для этого используется органическое стекло, толщиной 2 – 6 мм в качестве окна для просмотра. Ограждение закрепляется на суппорте станка ТВ-4 при помощи кронштейнов стандартного образца.  Благодаря этому повышаются безопасность и практичность эксплуатации оборудования.
