Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

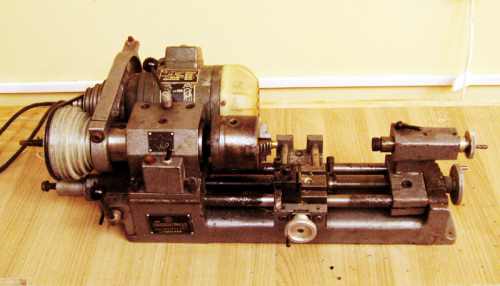

Самодельный токарный станок по металлу

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

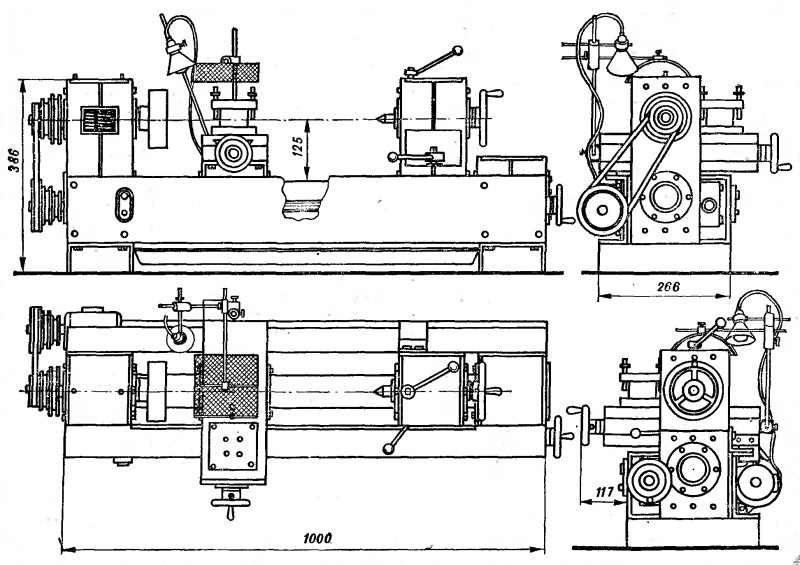

Чертеж общего вида самодельного токарного станка по металлу

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.
