Токарный станок ТШ-3 позволяет проводить три операции обработки: сверление отверстий, точение инструмента, шлифовку поверхностей. Аббревиатура ТШ, присутствующая в названии станка, свидетельствует о том, что он одновременно является точильным и шлифовальным. Агрегат имеет свои характерные особенности, которые позволяют использовать его в промышленном производстве и домашней мастерской.

Токарный станок ТШ-3

Технические характеристики

Агрегаты производится на различных станкостроительных предприятиях стран СНГ, но все они обладают схожими техническими и массогабаритными характеристиками.

Токарный станок ТШ-3 имеет технические характеристики, которые записаны в инструкции на каждый образец.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТШ-3

Основными техническими характеристиками считаются:

  • диаметр устанавливаемых шлифовальных кругов (допускается установка от 40мм до 400 мм);
  • разрешённый посадочный диаметр (он равен 127 мм);
  • расстояние между шлифовальными кругами равно 590 мм;
  • скорость вращения на поверхности круга с диаметром 400мм не превышает 20 м/с;
  • частота вращения шпинделя не превышает 1000 об/мин;
  • мощность установленного электродвигателя составляет 3 кВт с числом оборотов 1500 об/мин;
  • электропитании производится от двухфазной сети 220 вольт 50 герц.

Массогабаритные характеристики зависят от конструкции станка и его оснащении. Обычно они имеют следующие параметры:

  • длина составляет 850 мм;
  • ширина – 650 мм;
  • высота – 1400 мм;
  • полная масса станка с оснасткой равна 190-220 кг (в зависимости от конструкции).

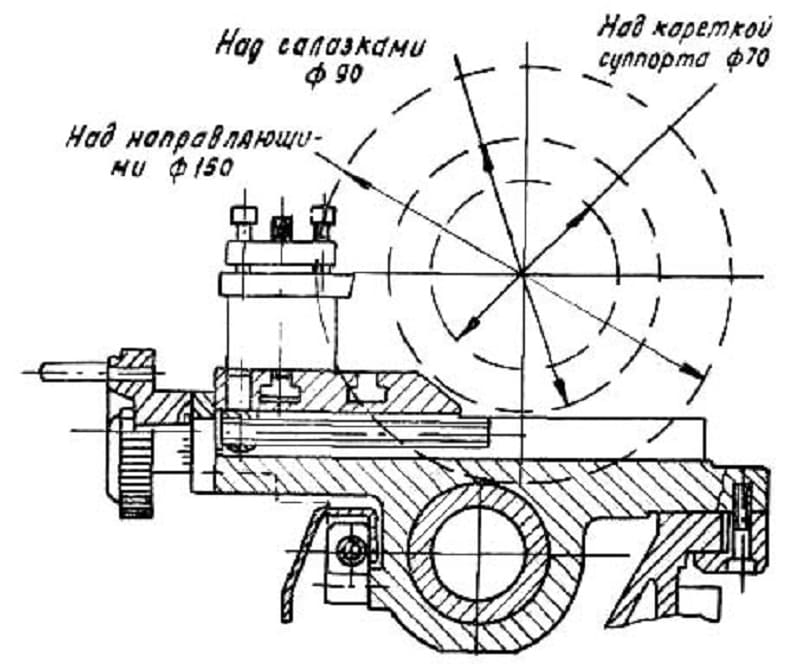

Эскиз суппорта станка ТШ-3

Особый интерес представляют характеристики, определяющие допустимые показатели точности при проведении токарных операций по металлу:

  • ошибка в окружности при обработке вала с диаметром 30 мм при длине 125 мм не превышает 20;
  • ошибка так называемой конусности при обработке изделия с диаметром 30 мм при длине 125 м не превышает 30;
  • допустимая остаточная неточность обработки поверхности при чистовом режиме составляет 1,25 мкм (Ra).

Устройство станка

Агрегат выполнен по стандартной кинематической схеме. Конструкция включает следующие основные элементы:

  • станина с элементами крепления для всех элементов;
  • передняя бабка со шпинделем;
  • задняя бабка;
  • классического суппорта;
  • системы электрооборудования;
  • органы управления (рукоятки, маховики, электрические кнопки и выключатели);
  • комплект металлорежущего и шлифовального инструмента;
  • средства защиты в виде прозрачных щитков;
  • специальная лампа подсвета;
  • система автоматического выключения при возникновении внештатных ситуаций.
  • некоторые конструкции оснащаются специальным пылесосом (позволяет своевременно очищать рабочую зону от производственных отходов).

Токарный станок ТШ-3 выполнен по вертикальной компоновке и имеет относительно небольшие габариты и вес. Это позволяет устанавливать его в небольшом помещении.

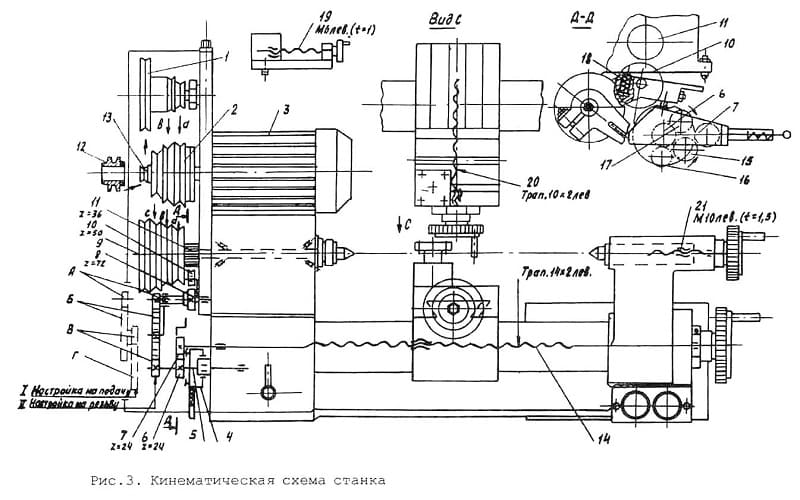

Кинетическая схема станка ТШ-3

Станина имеет цилиндрическую направляющую. По ней происходит плавное горизонтально перемещение пиноли задней бабки и перпендикулярное перемещение суппорта.

Органами управления станка служат:

  1. Рукоятку управления вращения шпинделя (она позволяет осуществлять контроль направления вращения);
  2. Систему управления подачи (она продольную подачу суппорта в обоих направлениях);
  3. Рукоятку зажима крепления пиноли;
  4. Отдельные маховики (для обеспечения перемещения следующих агрегатов: суппорта, пиноли, держателя резцов);
  5. Кнопки включения и выключения электропитания всего агрегата.

Передача вращения от электродвигателя к шпинделю производится благодаря  цепи привода главного движения. С этой целью она оснащена клиноременной передачей. Система предусматривает девять возможных вариантов частот вращения. Диапазон их изменения варьируется от 200 до 1000 об/мин. Изменение положения суппорта производиться благодаря так называемой цепи привода подач.

Электрическая схема токарного станка ТШ собрана в отдельной коробке. Она обеспечивает управление всеми электрическими системами. Для обеспечения безопасности предусмотрена система защиты от поражения электрическим током. Она  относится к первому классу защиты.

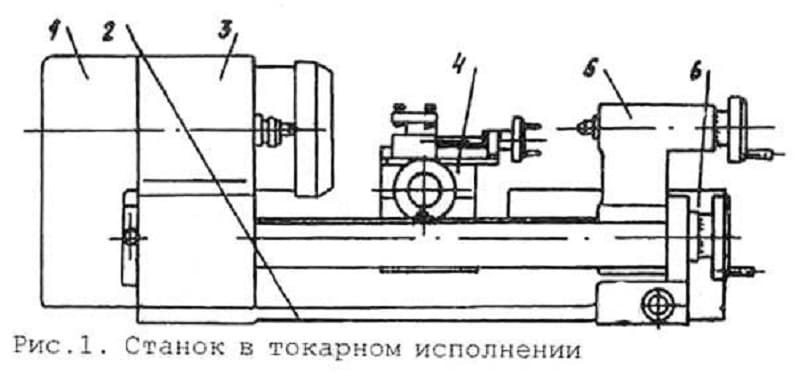

Расположение органов управления токарным станком ТШ-3

Благодаря универсальному оснащению настольный токарный станок обеспечивает простоту управления. На нем может проводить необходимые работы даже человек без соответствующего опыта.

Сфера применения станка

Благодаря своей простоте, хорошим техническим характеристикам, легкости в обслуживании настольный токарный станок универсал ТШ-3 получил достаточно широкое распространение.

Он успешно применяется на крупных производствах, при изготовлении мелких партий деталей, в коммунальных организациях, автосервисах, домашних мастерских. Во всех отраслях он способен качественно выполнять следующие операции:

  • сверление и растачивание отверстий различного диаметра;
  • отрезание части заготовки заданной длины;
  • обработка поверхностей деталей различной геометрической формы (конических, цилиндрических, фасонных);
  • фрезерование различных частей сложных деталей;
  • нарезание резьбы с помощью резца, плашек, метчиков;
  • предварительная шлифовка и конечное полирование поверхностей;
  • заточку металлообрабатывающего, слесарного, деревообрабатывающего и бытового инструмента.

Модернизация токарного станка позволяет расширить число производимых операций. Применение дополнительной оснастки позволяет производить обработку заготовок из различных сортов дерева: распиливание, строгание, фугование. Станок ТШ-3 может производить навивку пружин.

Его применяют для операций над сборными и сварными конструкциями небольших размеров. Он способен производить основные токарные и шлифовальные операции деталей изготовленных из порошковых материалов, цветных металлов, сплавов, минералокерамики. Класс точности проводимых операций обработки соответствует уровню «Н».

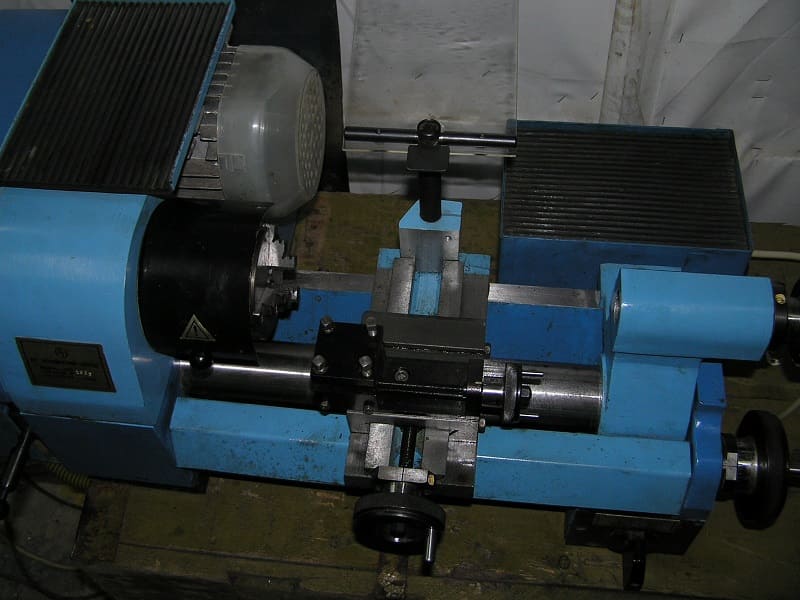

Внешний вид станка ТШ-3

Главными достоинствами этого агрегата является простота конструкции, компактность, небольшая масса, невысокая цена, высокая надёжность и простота в обслуживании.
