Токарный станок в привычном исполнении весит несколько тонн и занимает площадь в несколько квадратных метров. Но для домашнего применения или как подспорье в маленькой мастерской появился токарный мини станок. Размер мини станка не больше, чем обычный кухонный стол, и справиться с транспортировкой установкой и настройкой может один человек. Так же появились модификации со встроенным ЧПУ, такое оборудование может обеспечить небольшое серийное производство металлических деталей.

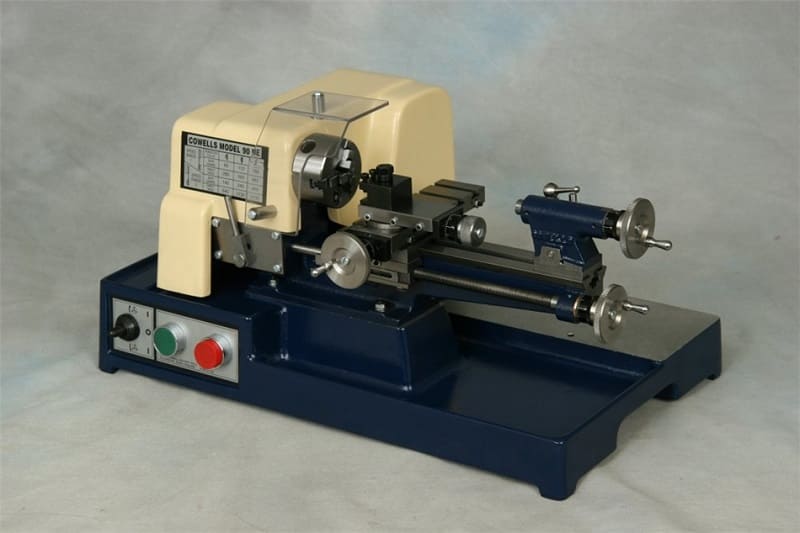

Токарный мини станок

Токарный мини станок

Возможности мини станков

Универсальный мини токарный станок по металлу — настоящая мечта для домашнего умельца. Он позволяет выполнять широкий спектр работ по металлообработке. Имея в своей мастерской такое оборудование уже не нужно заказывать дорогостоящие детали на замену и ждать и прихода от поставщика месяцами. Нестандартные металлические мелкие детали можно изготавливать и дорабатывать самому. Мини токарные станки это идеальное решения для гаража с небольшим автосервисом, небольшого непрофильного производственного цеха, реставрационной мастерской или СТО.

Конструктивно миниатюрный станок несильно отличается от своих промышленных полномерных аналогов. Хотя полностью сохранить функциональное разнообразие в переходе к миниатюрному размеру не удается, все основные элементы конструкции сохраняются:

  1. Станина.
  2. Суппорт
  3. Передняя бабка (шпиндельный узел).

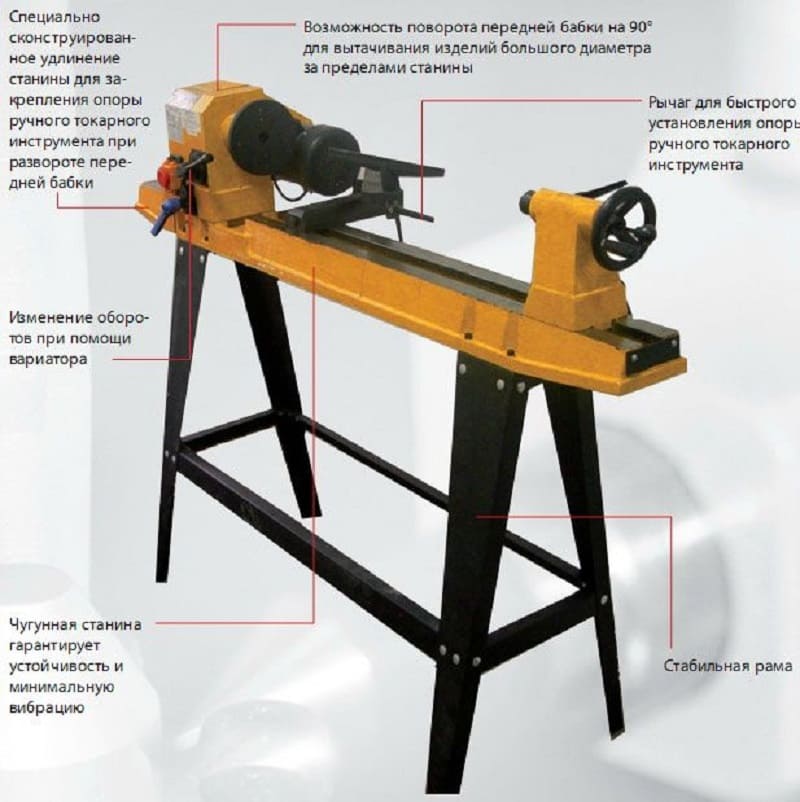

Устройство токарного мини станка

Устройство токарного мини станка

Станина — это основа, базовая и наиболее массивная деталь, на которой крепятся все остальные элементы, по ней же происходит движение. В мини станках станина обычно имеет крепления для установки на стол или в более экзотическом варианте на стену

Суппорт служит для установки обрабатывающего инструмента, это может быть зенкер, сверло или резец. Так же он обеспечивает смену положения.

Передняя бабка обычно содержит ременной привод, электродвигатель, передаточную коробку и шпиндель. С помощью различных видов патронов не передней бабке зажимается деталь для обработки.

Основные виды зажимных патронов:

  • трехкулачковые;
  • четырехкулачковые;
  • цанговые;
  • клиновые;
  • рычажные;
  • сверлильный патрон.

Обрабатываемая деталь фиксируется в шпинделе на передней бабке. Задняя бабка перемещается по направляющим основания в процессе обработки и расположенный на ней инструмент проводит необходимую обработку.

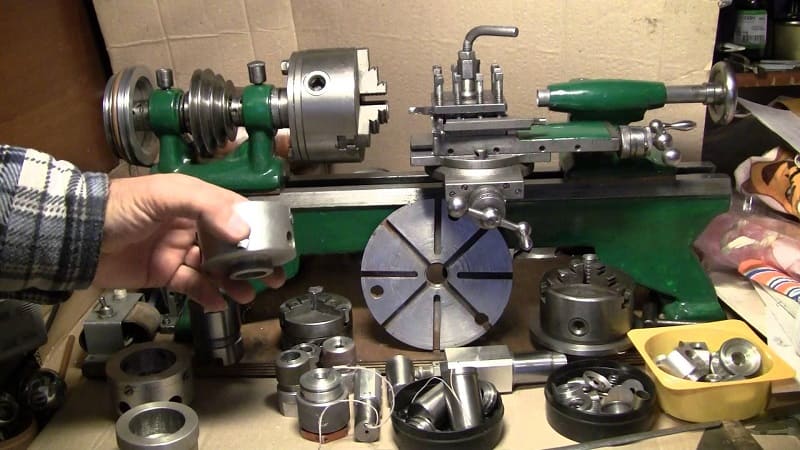

Работа на мини станке

Работа на мини станке

Настольные мини токарные станки по металлу относятся к разряду токарно-винторезных и могут выполнять довольно широкий перечень операций по металлообработке:

  • нарезка резьбы снаружи и внутри изделия;
  • расточка деталей;
  • сверление;
  • нанесение пазов;
  • торцевание;
  • зенкерование.

Классификация мини станков

Домашние токарно-фрезерные станки по металлу возможно разделить ряду признаков:

  • по весу – производятся станки весом от 12,5 кг до 100 кг, больший вес и габариты переводят их в разряд малых производственных;
  • по мощности – мощность станков колеблется от 250Вт до 700 Вт;
  • по напряжению – 220 В или 380 В;
  • по методу подачи смазочно-охлаждающей жидкости – в самых простых моделях смазка происходит вручную.

При богатом выборе можно выбрать тот инструмент, который точно будет соответствовать потребностям и финансовым возможностям.

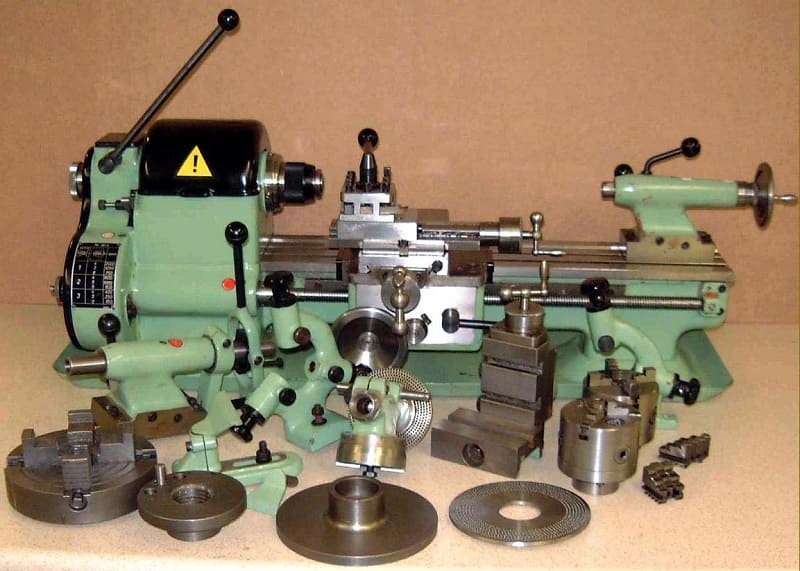

Станок mn80a

Станок mn80a

Выбор мини станка

При выборе оборудования в первую очередь необходимо ориентироваться на детали, которые предстоит обрабатывать. Конечно, хочется обеспечить запас по функциональности, чтобы покрыть и возможные будущие потребности, но при этом чтобы по габаритам станок был как можно компактнее. Правда не стоит забывать, что чем больше станок, тем сложнее его будет установить в мастерской и перемещать по ней, в одиночку переместить массивный даже малогабаритный токарный винторезный станок по металлу весом более 50 кг уже весьма проблематично.

Чрезвычайно важный аспект при выборе, это возможность установки дополнительной оснастки, зачастую уже после приобретения возникает потребность в какой-то специфической операции: шлифовке, накатке или фрезерования. Но если приобретенная модель не позволяет устанавливать специальную оснастку о дополнительных функциях придется забыть.

Требуемая точность к обработке деталей так же является определяющим фактором. Для некоторых деталей точность измеряется микронами, и далеко не каждый даже заявленный как прецизионный высокоточный агрегат может обеспечить такой запрос

Интенсивность работы определяет класс станка. Если работы ведутся несколько раз в месяц в факультативном порядке, можно говорить о любительском варианте, а когда станок эксплуатируется по 8-12 часов в день, есть смысл приобрести профессиональный вариант с гарантированным запасом выработки.

Диапазон регулировки скорости вращения шпинделя очень важен, если, например, обрабатываться будет только дерево или только медные детали, можно обойтись без регулировки. Но для возможности обрабатывать различные материалы: сталь, чугун, алюминий — придется выбрать продвинутую модель, с точной регулировкой скорости.

Определяющим фактором размера обычно служат габариты обрабатываемых деталей (обычно для мини токарных станков это детали до 400 мм в длину и 300 мм диаметром).

Компактный токарный станок по металлу даже в «домашнем» варианте исполнения весьма сложное устройство. Кроме того, высокая скорость вращения детали и нагрузка в процессе обработки предъявляют высокие требования к качеству изготовления. Материалы станка, комплектующие, тщательность подгонки деталей обязательно скажутся в процессе работы и при выборе по фактору цены владельца может постигнуть серьезное разочарование, а кроме того бессмысленная денежная потеря.

Техническое обслуживание и техника безопасности

Для станка критично важно регулярное обслуживание, защита от пыли, смазка и проверка всех движущихся элементов. В процессе обработки деталей металлическая пыль и стружка оседают на подвижных деталях и станине, после чего возможны заедания в работе и полный выход из строя. Поэтому станок необходимо тщательно и регулярно протирать керосином. Уборка рабочего места производится сразу по завершению текущих операций, и не реже раза в месяц необходимо полностью очищать станок, менять СОЖ. Кроме того, должны тщательно соблюдаться все инструкции производителей станка.

Техника безопасности при работе на мини станке

Техника безопасности при работе на мини станке

Еще более важны правила техники безопасности. Вращающаяся на скорости более 1000 оборотов в минуту деталь при небрежном отношении грозит серьезной травмой.

При работе важно учитывать правила охраны труда и техники безопасности:

  • одежда должна плотно прилегать к телу, нельзя носить украшения и кольца;
  • обязательны защитные очки;
  • рабочее место должно быть хорошо освещено;
  • запрещено отходить от токарного с танка в процессе работы и совершать посторонние манипуляции около вращающейся детали;
  • уборка станка, замеры детали и смазка производятся только после полной остановки.

При должном уходе аккуратном соблюдении технологических схем работы мини токарный станок способен прослужить десятки лет. До сих пор на многих производствах работают мини токарные станки, изготовленные еще в СССР для обучения школьников. Главное – бережное отношение и регулярное техническое обслуживание.
