В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное оборудование может применяться для проведения самых различных работ. Кроме этого, большой популярностью пользуется модернизированный настольный токарный станок Универсал 3. Рассмотрим их основные особенности подробнее.

Токарные станки Универсал 2 и Универсал 3

Технические характеристики

Рассматривая описание оборудования можно уделить внимание тому, что по паспортным данным оно имеет весьма привлекательные эксплуатационные характеристики. Производитель подошел профессионально к созданию токарного станка.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 2

Выпускаемый настольный токарный станок Универсал 2 характеризуется следующими особенностями:

  1. Масса рассматриваемой конструкции составляет 17 килограмм. За счет этого упрощается установка и транспортировка.
  2. Конструкция характеризуется небольшими габаритными размерами. В домашней мастерской не требуется большое количество свободного пространства для установки токарного станка.
  3. Основание механизма создано так, чтобы токарный станок можно было прикрепить на рабочий стол. При этом можно провести регулировку уровня. Именно поэтому на момент монтажа рекомендуется уделить внимание тому, чтобы основание было ровным.
  4. Устанавливаемая заготовка должна иметь диаметр не более 12,5 см.
  5. Максимальная длина обрабатываемой заготовки 18 см.
  6. Высота расположения резца 8 мм.

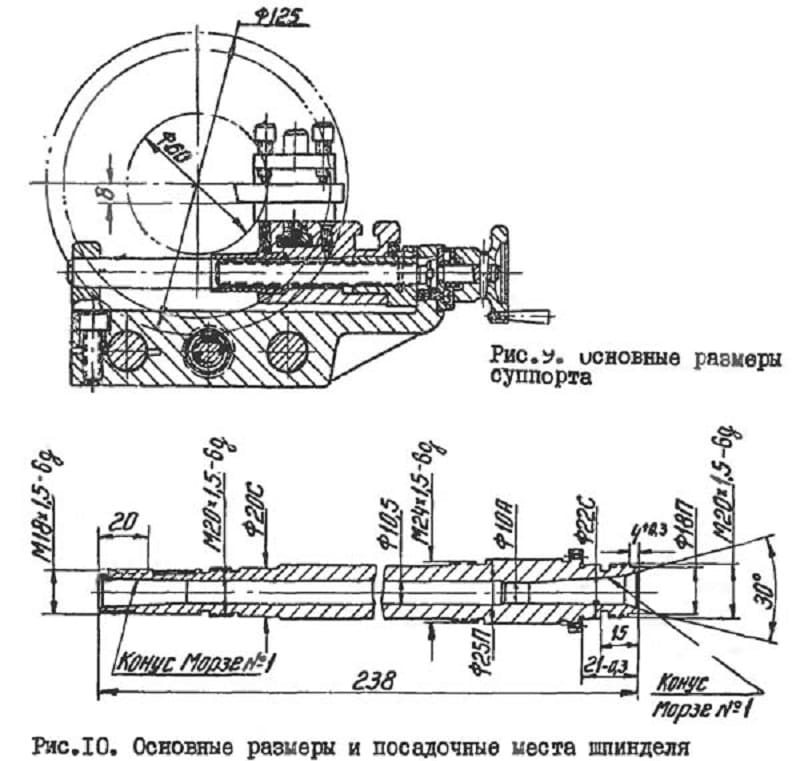

Параметры станка Универсал

Стоит учитывать, что мощность электродвигателя относительно невысокая, составляет 0,25 кВт. Показатель частоты вращения составляет 2600 об/мин.

Конструкция имеет механизм, который может применяться для получения резьбовых витков на цилиндрической поверхности. Технические характеристики токарного станка Универсал 2 определяют то, что при применении рассматриваемой модели можно получить относительно небольшие изделия.

Устройство станка

Рассматривая настольный токарный станок Универсал 2 следует уделить внимание и его компоновке. Устройство состоит из следующих элементов:

  1. Станина выступает в качестве несущего элемента, который связывает все узлы между собой. Она изготавливается из чугуна, характеризуется высокой жесткостью. За счет этого обеспечивается точное позиционирование всех узлов относительно друг друга, а также гашения вибрации на момент обработки.
  2. К основанию привариваются круглые направляющие. Они требуются для перемещения основных узлов. В последней версии оборудования есть только одна направляющая, но она обеспечивает точное позиционирование узлов на момент перемещения.
  3. За исключением последней модели, на первой и второй передняя бабка выполнена в съемном виде, крепление осуществляется специальным болтами.
  4. На станине установлен электрический двигатель. В качестве привода применяется ременная передача ступенчатого типа. Стоит учитывать, что электрическая схема токарного станка Универсал 2 достаточно проста, электродвигатель комплектно с приводом может быть снят с устройства.
  5. Крестовый суппорт представлен кареткой, продольными ипоперечными салазками. Этот узел фиксирует инструмент в требуемом положении на момент обработки. Крестовый суппорт характеризуется высокой универсальностью в применении, подходит для закрепления инструмента с прямоугольной державкой. Инструмент может быть смещен относительно заготовки на определенный угол при необходимости.
  6. Рассматриваемый токарный станок Универсал 3 также имеет заднюю бабку, которая требуется для закрепления заготовки в требующемся положении. В большинстве случаев в ней закрепляется центр для поддержки заготовки при ее большой длине.
  7. Сменные шестерни гитары скоростей предназначены для организации привода подачи суппорта. Подбираются они при нарезании резьбы с различными параметрами. Гитара представлена сочетанием четырех или трех сменных зубчатых колес с клеммовыми зажимами. Также имеется инструкция по наладке устройства для получения требуемой резьбы.
  8. Количество оборотов на выходе изменяется ременной передачей. Подобный элемент также исключает вероятность перегрева двигателя в случае заклинивания шпинделя.
  9. Электрический блок управления.
  10. Продольный ходовой винт. Он предназначен для обеспечения передвижения каретки вдоль обрабатываемой детали.
  11. Также имеется стойка, которая при необходимости может монтироваться при проведении сверлильных работ.
  12. Рукоятки и другие элементы управления. Для того чтобы обеспечить требуемую точность управления устанавливаются штурвалы, рукоятки. Управлять электрической частью можно при помощи различных клавиш.
  13. Цанговый зажим для закрепления фрез и сверл. Рассматриваемая модель может применяться для проведения различных фрезеровальных работ, для чего устанавливается соответствующая оснастка и инструмент. Однако, количество проводимых фрезерных операций существенно ограничено.
  14. Стол прямоугольный.

Расположение достаточно большого количества различных узлов на небольшой станине определяет то, что Универсал может применяться для проведения самых различных работ. Компоновка у Универсала классическая, за счет чего проблем с наладкой и установкой заготовки не возникает.

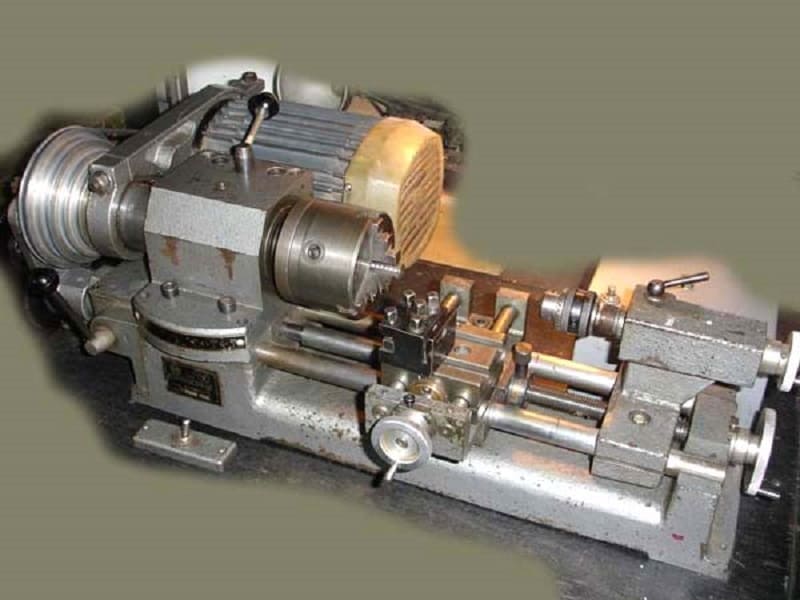

Внешний вид токарного станка Универсал 2

Особенности компоновки определяют также то, какие именно виды работ могут проводиться на токарном станке. Перечень операций выглядит следующим образом:

  1. Токарные работы, черновые и чистовые.
  2. Шлифование и сверление.
  3. Обработка заготовки лобзиком или круглой пилой.
  4. Фугование в случае установки деревянных заготовок.
  5. Операции заточного типа.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 3

Важным моментом назовем то, что провести переналадку оборудования для сверлильных работ достаточно просто, для этого достаточно открепить монтажные винты. После этого проводится установка вертикальной опоры, которая применяется для монтирования электрического привода с остальными необходимыми компонентами.

Сведения о производителе

Рассматриваемый станок токарный Универсал 3 и более ранние версии стоит учитывать, что конструкция была разработана в 1975 году. Производство было налажено на Московском станкостроительном заводе СтанкоКонструкция. Кроме этого, оборудование производилось на Владимирском заводе прецизионного оборудования. Основное предназначение заключается в установке в домашних мастерских. Токарно-фрезерный станок Универсал 2 пользовался большой популярностью, именно поэтому оборудование продолжил выпускать завод ВСЗ Техника.

Первая модель была в течение нескольких лет модернизирована. Она характеризовалась весьма привлекательными эксплуатационными характеристиками, однако в 1968 году она была существенно переработана, появилась вторая версия, которая производилась на протяжении длительного периода. Уже в 80-х появилась третья версия токарного оборудования. Существенной доработкой можно назвать использование только одной большой направляющей, передняя бабка больше не отсоединяется от бабки, так как подобное крепление может привести к появлению вибрации и существенному снижению точности обработки.

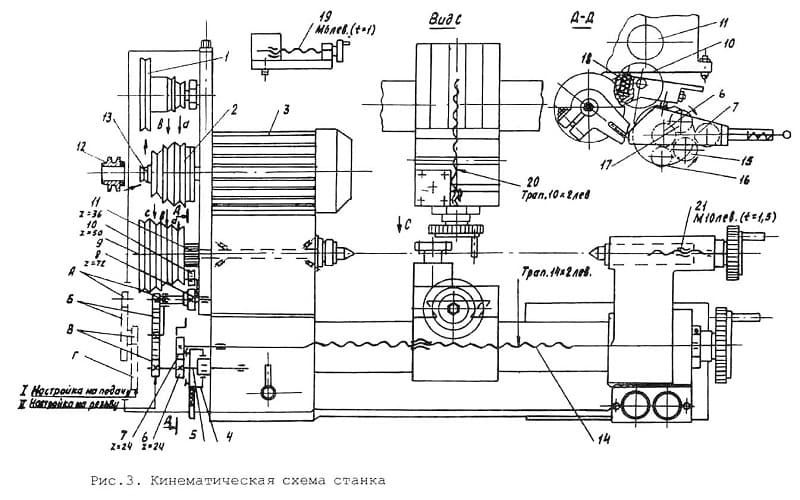

Кинематическая схема токарного станка Универсал 3

В заключение отметим, что следует уделять довольно много внимания рекомендациям по установке оборудования. Примером можно назвать то, что конструкция не должна быть расположена вблизи источников тепла или вибрации. Рекомендуемый температурный режим составляет 16-24 градусов Цельсия. Слишком высокая температура становится причиной перегрева оборудования. Кроме этого, обеспечить длительную работу можно только при своевременном и правильном обслуживании механизма, к примеру, нужно проводить замену ремней.
