В качестве учебного оборудования для механической обработки используют станок токарно-винторезный ТВ-7. Будущие токари получают практические навыки работы с его использованием. Особенности его конструкции позволяют обеспечить естественное освоение процессов обработки металлов.

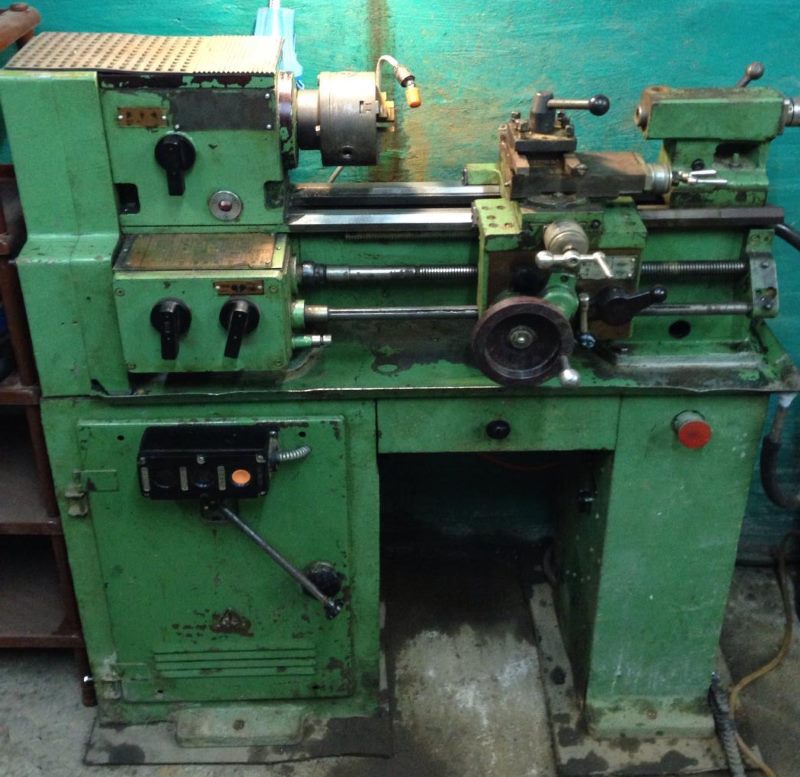

Токарный станок ТВ-7

Токарный станок ТВ-7

Токарный станок по металлу ТВ-7 является лучшим учебным образцом для школьных мастерских, ПТУ и высших учебных заведений. На нём учились поколения людей, становившихся инженерами и профессиональными токарями. Недаром его называют «школьник». Изготовитель — Ростовский ЗАО КомТех-Плюс.

Станок ТВ-7 предназначен для токарной обработки металлов резанием.

Токарный станок ТВ-7 определён для обучения таким операциям:

  • точение и расточка деталей (цилиндр, конус);
  • обработка торца;
  • нарезание метрической резьбы;
  • обработка сверлом;
  • развертывание;
  • зенкование.

Конструкция станка

Конструктивно он состоит из:

  • станины;
  • двух тумб;
  • двух бабок;
  • суппорта.

Станина является основой станка. Она обеспечивает взаимное расположение всех его элементов и их закрепление. Литая станина расположена на двух тумбах. В левой тумбе размещён электродвигатель и понижающая коробка скоростей. На валах электродвигателя и коробки размещено по 4 шкива разного диаметра: от меньшего к большему. Причём шкив большего диаметра располагается у корпуса коробки, а у двигателя — наоборот.

В сравнении с предыдущей моделью, в устройстве станка ТВ-7 понижение скоростей осуществляют путём передвижения ремня на другую пару шкивов. Это обеспечивается рукояткой, размещённой справа на тумбе. Тем самым обеспечивается получение 4 скоростей.

В коробке скоростей размещены две пары шестерён. Ручная настройка скоростей обеспечивается рукояткой на лицевой стороне тумбы. Она обеспечивает переключение муфты, что позволяет увеличить количество скоростей до 8. Отличительной особенностью станка ТВ-7 является отсутствие рукояток на передней бабке для установки нужных чисел оборотов шпинделя.

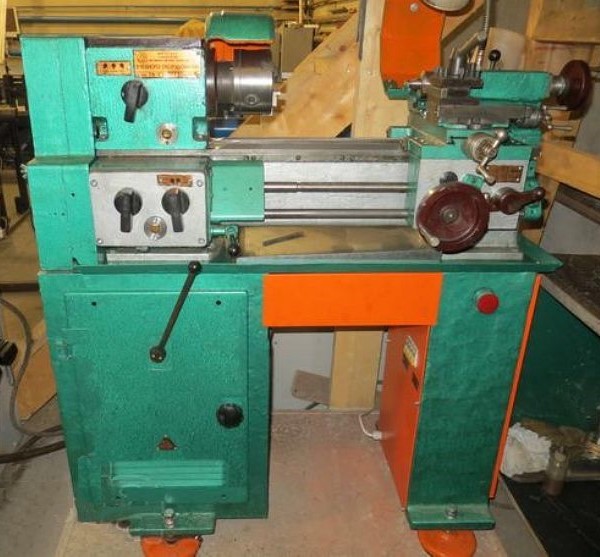

Внешний вид станка ТВ-7

Внешний вид станка ТВ-7

В правой тумбе размещены компоненты электросхемы с выводом на лицевую часть тумбы кнопки аварийного (экстренного) отключения оборудования. Это позволяет наставнику отключить станок при неправильных действиях ученика. На боковой части размещены кнопки включения станка в сеть и освещения.

Суппорт и задняя бабка установлены на направляющих станины. Разница в их установке заключается в том, что суппортом используются внешние направляющие (призматическая и плоская), а бабкой — внутренние. На суппорте размещена лампа освещения с защитным абажуром.

В конструкции ТВ-7 предусмотрены защитные элементы, предохраняющие учеников от повреждения их стружкой. К ним относится щиток над патроном и прозрачный экран на суппорте, опускаемый над зоной обработки детали. Эти устройства относятся к элементам техники безопасности.

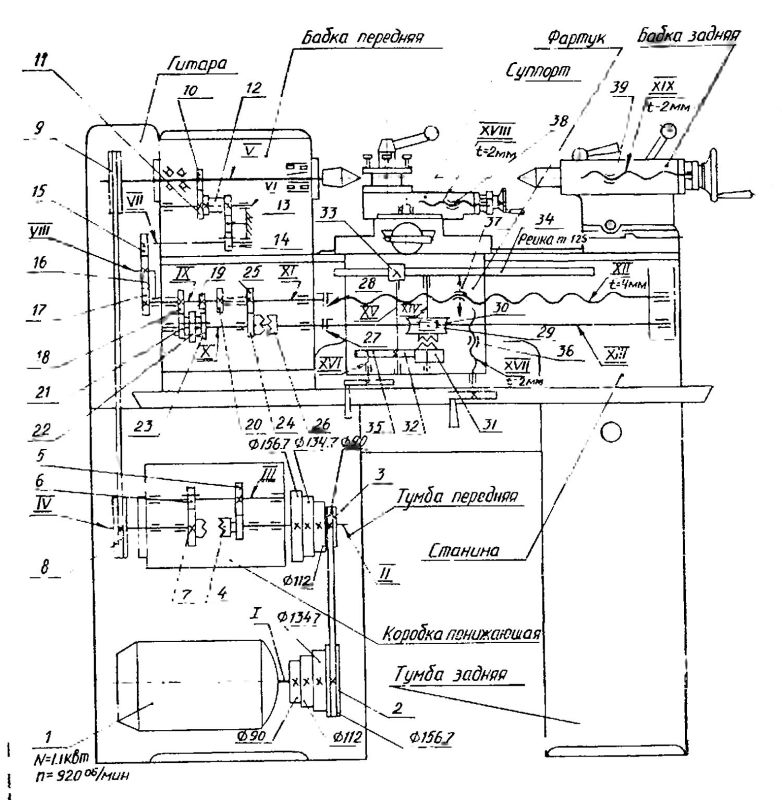

Кинематическая схема токарного станка ТВ-7

Кинематическая схема токарного станка ТВ-7

Передняя бабка

Её конструкция обеспечивает размещение:

  • шпиндельного узла;
  • гитары;
  • коробки подач.

Передняя бабка ТВ-7 предусматривает закрепление на шпинделе патрона или планшайбы, установку центра. Вращательное движение шпинделю обеспечивают два клиновидных ремня от шкива коробки скоростей. Шпиндель стоит на двух опорах, оснащённых подшипниками. Выбор был остановлен на радиально-упорных подшипниках. Они обеспечивают свободное вращение шпинделя и точность изготовления детали.

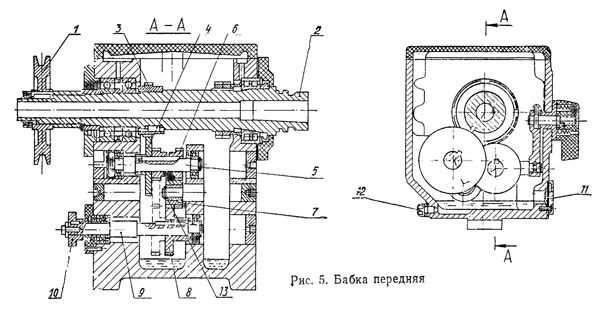

Передняя бабка токарного станка ТВ-7

Передняя бабка токарного станка ТВ-7

Гитару используют для настройки параметров нарезаемой метрической резьбы. Шестерни гитары получают вращение от шпинделя и передают его на главный вал коробки подач.

Подбор величины подачи и нарезаемой резьбы осуществляют, глядя на шильдик, размещенный на одноименной коробке. Это является инструкцией по выбору значений подач.

Суппорт

Он используется для крепления различного инструмента и передвижения его относительно заготовки по направляющим с заданными величинами подач. Инструмент крепится в резцедержателе, размещенном в верхней части суппорта. Он может перемещаться вручную вдоль и поперёк по направляющим при помощи рукояток. Величину перемещения резцедержателя можно отследить по нониусам.

Резцедержку можно поворачивать относительно оси на величину 40⁰ в каждую из сторон. Для этого откручивают рукоятку, находящуюся над ней. После поворота её снова фиксируют.

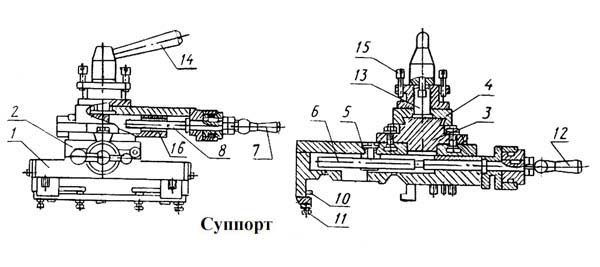

Суппорт токарного станка ТВ-7

Суппорт токарного станка ТВ-7

К суппорту прикреплён фартук, который обеспечивает его подачу механическим путём с использованием ходового вала или винта. Для обеспечения лучших условий вращения они установлены в узлах, использующих подшипники. Механическая подача включается при подсоединении:

  • маточной разъёмной гайки к ходовому винту;
  • кулачковой муфты к ходовому валу.

Для устранения зазоров в направляющих, возникающих при работе, используют клинья и планки. Их регулировкой исключается вибрация инструмента.

Задняя бабка

Она используется для установки в пиноли инструмента и центров. При наличии центра уменьшается биение прутка и повышается точность изготовления детали. Цилиндрическая деталь получается при совпадении осей шпинделя и пиноли.

В отверстие с конусом Морзе №2 пиноли устанавливают цанги, патроны и другие устройства. Передвижение пиноли осуществляется маховиком с рукоятью. На пиноли предусмотрен шпоночный паз и фиксирующий винт, в виде шпонки, для предотвращения её от поворота при перемещении.

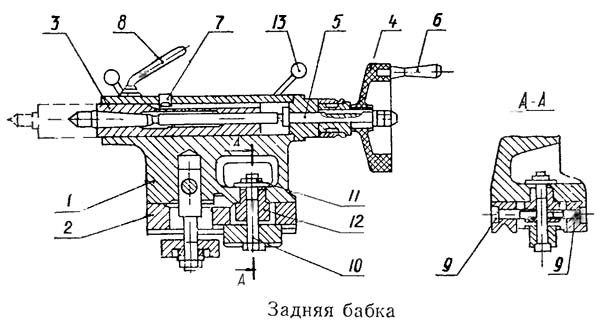

Задняя бабка токарного станка ТВ-7

Задняя бабка токарного станка ТВ-7

Сверху бабки расположена рукоятка для закрепления пиноли. Фиксирование бабки обеспечивает рукоятка, расположенная на её корпусе.

Корпус задней бабки смещают относительно продольной оси, что позволяет получать на детали конические поверхности.

Основные значения параметров ТВ-7

При изготовлении деталей токарно-винторезный станок ТВ-7 обеспечивает нормальный класс точности. Технические характеристики станка ТВ-7 складываются из значений, обеспечиваемых оборудованием. Они нужны слесарям и обучающемуся на нём ученику.

Размеры, обеспечиваемые оборудованием (мм):

  • закрепляемой заготовки:
    • для патрона – 110;
    • над станиной – 220;
    • над суппортом – 100;
    • длина – 330;
  • сечение резца –16*16;
  • перемещение суппорта по направляющим – 260;
  • перемещение пиноли – 65;
  • величина шага при нарезке метрических резьб: 0,8….2,5.

Рабочие параметры:

  • количество:
    • скоростей – 8;
    • получаемых резьб – 6;
    • подач – 6;
  • величина:
    • оборотов шпинделя – 60….1000 об/мин;
    • подач (продольных) суппорта – 0,1….0,32 мм/об.

Общий вес ТВ-7 составляет 400 кг.

Нужно пояснить, что устройством ТВ-7 предусмотрен реверс направления вращения шпинделя при тех же величинах скоростей.

Электрооборудование ТВ-7

Электрическая схема станка ТВ-7 включает:

  • электродвигатель 1,1 квт, расположенный в левой тумбе;
  • электрический щит, скомпонованный в правой тумбе;
  • переключатель кулачкового типа, находящийся сзади на станине.

На электрощите расположены переключатели, пускатели, выключатели и предохранители.

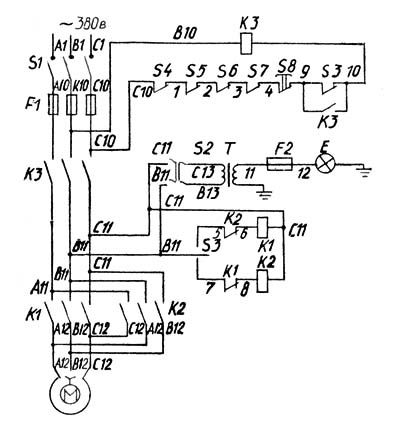

Электрическая схема токарного станка ТВ-7

Электрическая схема токарного станка ТВ-7

Смазка станка

Все трущиеся детали станка должны быть смазаны. Все механизмы передней бабки смазываются разбрызгиванием. Этот процесс осуществляется нижней шестерней, которая погружена в масло. При включении станка она начинает вращаться и капельки масла от неё переносятся на другие шестерни и подшипники.

Аналогичным способом смазываются коробка подач и коробка скоростей. Для наблюдения за уровнем масла на передней бабке имеется глазок. Для слива масла имеется пробка с задней стороны бабки.

В процессе работы нужно периодически осматривать, убирать стружку с направляющих станины и суппорта, производить их смазку. Направляющие станины смазываются после уборки станка в конце смены из масленки поливом. От чистоты уборки станка и его своевременной смазки зависит долговременность его работы и точность получаемых деталей.

Документация

Техническая документация на токарно-винторезный станок ТВ-7 предусматривает паспорт, являющийся руководством для работающих и эксплуатирующих его людей.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТВ-7

В нём приводятся сведения:

  • обзор данных о назначении станка и областях использования с описанием конструктивных особенностей;
  • технические характеристики;
  • требования к транспортировке и упаковке с указанием комплекта поставки;
  • инструкция по эксплуатации с описанием устройства и принципа работы;
  • спецификации:
    • органов управления;
    • червячных и зубчатых колес;
    • подшипников;
    • электрооборудования;
  • схема смазки;
  • электрическая и кинематическая схемы.

Паспортные данные используются не только на момент запуска станка в эксплуатацию, но и во время обучения для понимания процессов металлообработки и технологии получения заданных размеров детали.

Токарно-винторезный станок ТВ-7 является хорошим учебным оборудованием для получения навыков работы школьников и студентов ТВ-7 прост в управлении, несложен при наладке, обеспечивает приобретение нужных знаний для понимания процессов токарной обработки.
