Для обработки деталей из металла, пластиковых болванок, деревянных заготовок применяется токарный станок по металлу 1д601. Использование этого прибора позволяет работать с небольшими размерами деталей, причем достоинством проведения этих операций считается максимальный комфорт. Рабочую установку можно устанавливать в любом помещении, подойдут даже учебные школьные классы и частные ремонтные мастерские.

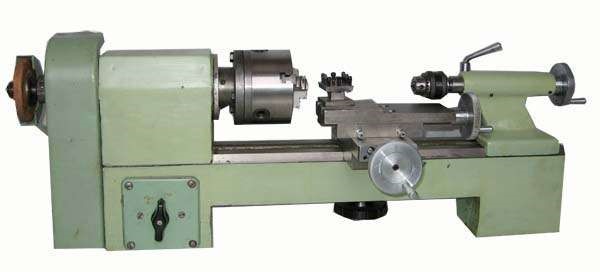

Токарный станок 1Д601

Токарный станок 1Д601

Общая информация

Любая модель рабочего станка 1д601 не имеет трудностей в эксплуатации, при ознакомлении с инструкцией работы токарный станок по металлу 1д601 подойдет в качестве обучающей установки для школьников. Узловые агрегаты характеризуются высокой надежностью, стабильностью функционирования и одновременной простотой сборки. Даже при возникновении комплексных неполадок допускается как частичный ремонт, так и комплексная замена отдельных элементов.

Паспорт 1д601 отличается массой показателей, которые имеют небольшие величины: вес, общие габариты, скорость работы. Устройство станка также упрощено, но при желании допускается модернизация навесными дополнительными модулями.

Скачать паспорт (инструкцию по эксплуатации) станка 1Д601

Характеристики устройства

Технические характеристики многофункционального токарного станка 1д601 следующие:

  • точность по ГОСТу – класс Н;
  • максимальный показатель диаметра заготовок – 12,5 см.;
  • длинна болванок – 18 см.;
  • стандарт конуса основного вала – Морзе КМ2;
  • количество скоростей – 3, допустимые обороты – 2800;
  • масса конструкции – 30 кг.;

Настольный токарный станок 1д601 преимущественно используется для создания единичных заготовок бытового типа. Для массового производства лучше приобретать более громоздкую и промышленную модель. Лимбы устройства регулируют глубину хода главного резца, что улучшает точность.

Даже устаревший токарный станок 1д601, технические характеристики которого остались на первоначальном уровне, не уступает по эффективности обработки заготовок некоторым современным установкам.

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

  1. Небольшая по размерам станина, позволяет легко транспортировать устройство.
  2. Подвижная бабка, расположенная спереди станка.
  3. Удерживающий суппорт.
  4. Задняя бабка агрегата.
  5. Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.

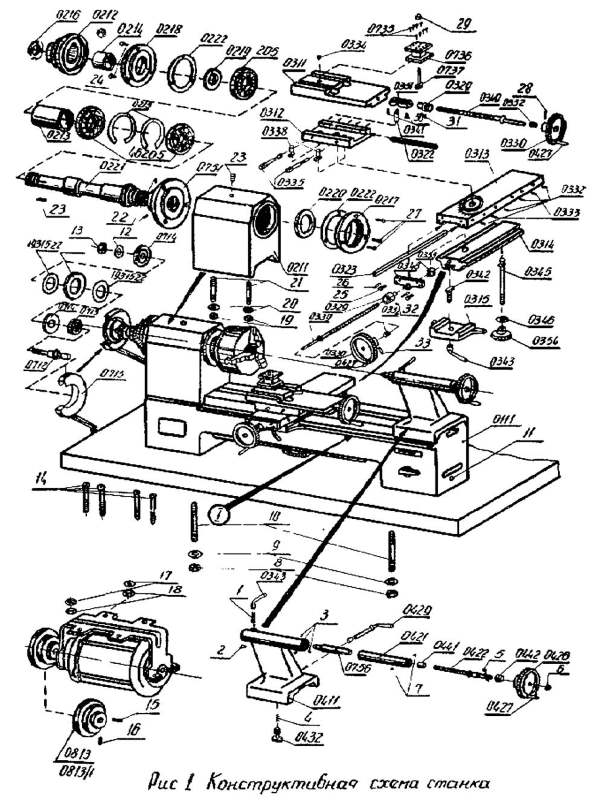

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

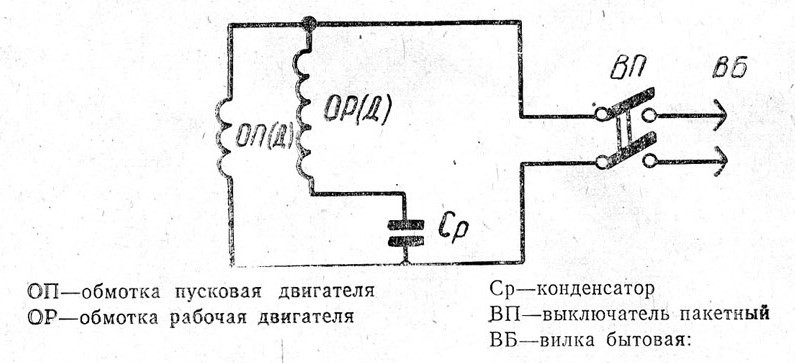

Электрическая схема станка

Электрическая схема станка

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Суппорт

Продольная подача 1д601 производится простым смещением поворотных рукояток, что обеспечивается подвижным суппортом. Зажимное устройство присоединяется к основной станине болтами с соответствующими гайками. Любое перемещение этой части не снижает полного обзора заготовки.

Назначение суппорта – фиксация заготовки и обеспечение ее продольной подачи к резцу.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

  1. Скорость минимального прямого вращения – 700 об.
  2. Вращение на 2 скорости достигает величины оборотов в 1400.
  3. Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

Преимущества

Главными достоинствами универсальной токарной установки серии 1д601 признаны:

  1. Небольшая масса.
  2. Простота и комфорт в строении и эксплуатации.
  3. Отличная сборка и высокая надежность каждого узлового агрегата в отдельности.
  4. Долговечность.
  5. Широкий спектр обработки заготовок для личного бытового применения.

В некоторых школах такие модели токарного оборудования функционируют по сегодняшний день.
