Изготовлением токарного станка модели ГС526У занимается Гомельский завод по выпуску оборудования по металлообработке в РБ, который был основан в 1962 году. Первые модели рассматриваемого винторезного станка стали выпускать в 1992 году. ГС526 был полным аналогом токарного станка 16к20.

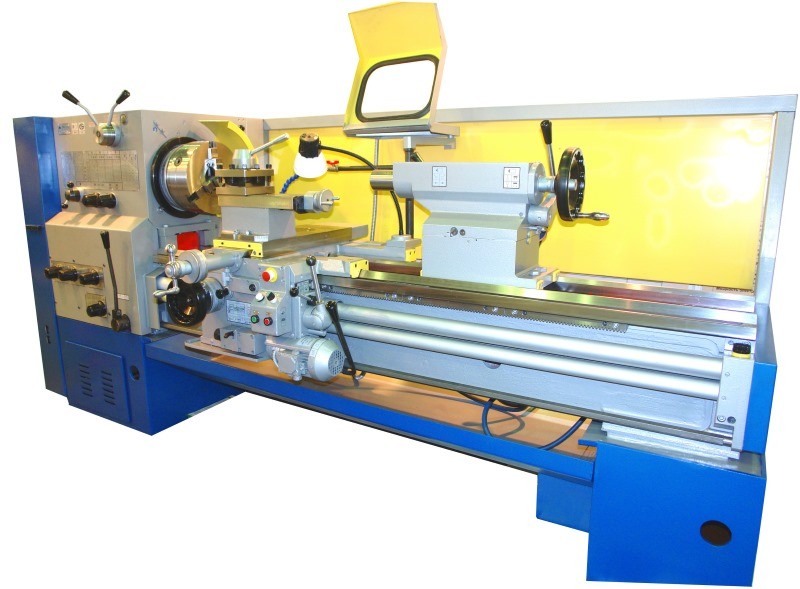

Токарно-винторезный станок ГС526У

Токарно-винторезный станок ГС526У

Назначение

Токарно-винторезный станок ГС526У используется для снятия слоя металла с поверхностей тел вращения. Он винторезный, что позволяет создавать резьбу различного типа. Технический потенциал и относительно невысокая стоимость ГС526У определило распространение этой модели в самых различных областях промышленности. Несмотря на то, что винторезный токарный станок технически уступает современному оборудованию, но ремонтопригодность и доступность делает его довольно привлекательным предложением для заводов машиностроительной промышленности.

Особенности

Рассматриваемый станок ГС526У имеет технические характеристики, которые позволяют его использовать для обработки деталей с классом точности П. Завод-производитель выпускает эту модель в различных исполнениях под заказ покупателя, назначение – точение конических и цилиндрических поверхностей, нарезание резьбы. Устройство станка токарно-винторезного типа:

  1. Токарный станок ГС526У 01 имеет самые различные отверстия в шпинделе. Изготовитель дает возможность указать данный технический параметр в зависимости от потребностей.
  2. Зубчатые колеса изготавливаются из стали повышенной прочности, что дает возможность существенно увеличить срок службы: коробка скоростей может выдерживать большую нагрузку. Токарный винторезный ГС526У имеет конструкцию, которая позволяет выполнять замену зубчатых колес на момент ремонта коробки передач.
  3. Гитара сменных шестерен не изменяется при нарезании 11 и 19 ниток резьбы. Данная характеристики существенно упрощает поставленные задачи перед мастером. Универсальный токарно-винторезный станок используется для получения высококачественной резьбы.
  4. Токарно-винторезный ГС526У оснащен фартуком, который имеет собственный привод.
  5. Центр в пиноли задней бабки представлен Морзе 5, созданный согласно установленным нормам.
  6. Коробка подач дает возможность регулировать подвод резца. Коробка подач связана с основной кинематической схемой. Механический метод подачи также обладает высокой точностью. Поперечный ход также механический.
  7. Частота вращения шпинделя варьирует в пределе от 16 до 2000 об/мин. Установленная коробка передач позволяет с наибольшей точностью настраивать режим обработки. Ходовой винт также изготавливается при использовании высокопрочной стали. Станочный электродвигатель может бесперебойно работать на протяжении всего дня благодаря эффективной системе охлаждения.
  8. Вес оборудования вместе с комплектом поставки винторезного оснащения составляет 3 500 кг. Перед установкой стоит учитывать данную характеристику, так как основание должно выдерживать нагрузку и принимать часть вибрации на себя. Большой вес усложняет процесс транспортировки токарно-винторезного ГС526У.
  9. В комплекте поставки есть паспорт, в котором указывается устройство токарно-винторезного ГС526У, электрическая схема, инструкция по эксплуатации и кинематическая схема.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ГС526У

Технические характеристики винторезного станка могут существенно отличаться, поэтому нужно изучать описание. При этом электросхема остается неизменной, может устанавливаться новый суппорт или модернизированный привод. Производитель проставляет дополнительные индексы для указания внесенных изменений. По стоимости токарный станок ГС526У 02 может доходить до 2 000 000 рублей. Время от времени производитель проводит модернизацию этой модели. Поэтому перед покупкой следует уделять внимания описанию токарно-винторезного ГС526У, обзор выполняет и производитель.

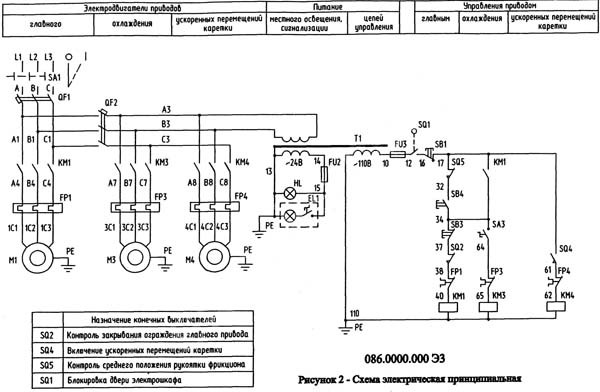

Электрическая схема станка ГС526У

Электрическая схема станка ГС526У

Особенности конструкции

Анализируя ГС526У паспорт можно полностью узнать особенности взаимосвязи главных элементов конструкции. Кинематическая схема полностью отображает вращение заготовки, закрепленной в патроне:

  • вращение передается с главного привода при помощи ремней на приводной шкив;
  • через кинематическую схему вращение переходит на само изделие.

Токарный станок ГС526У 01 имеет полезную доработку – привод для ускоренного передвижения суппорта. На таком станке одновременно с суппортом передвигается и его каретка, что по данным паспорта обеспечивается обособленным двигателем М2 электрического типа.

Технические параметры

Перед началом использования оборудования необходимо полностью ознакомиться с техническими данными, которыми обладает токарный станок ГС526У 02.

Технические характеристики модели:

  1. Допустимый диаметр деталей – 500 мм.
  2. Допустимый диаметр отверстия в основном шпинделе равняется 55 мм.
  3. Показатель длины может доходить до 3000 мм.
  4. Центра расположены по отношению к станине на высоте 250-320 мм.
  5. Допускается установка высоты резца на 25 мм.
  6. Прямых передач шпинделя – 22.
  7. Обратные вращения (передачи) – 11.
  8. Минимальная частота вращения установки – 16.
  9. Максимальное количество оборотов при вращении 1600.
  10. Масса конструкции – 3100 кг.

Токарный станок ГС526У, технические характеристики которого представлены выше, имеет несколько дополнительных модификаций. Каждый отдельный модуль, который устанавливается дополнительно полностью изменяет токарные показатели, что отражается в добавлении к серийному номеру определенной буквы.

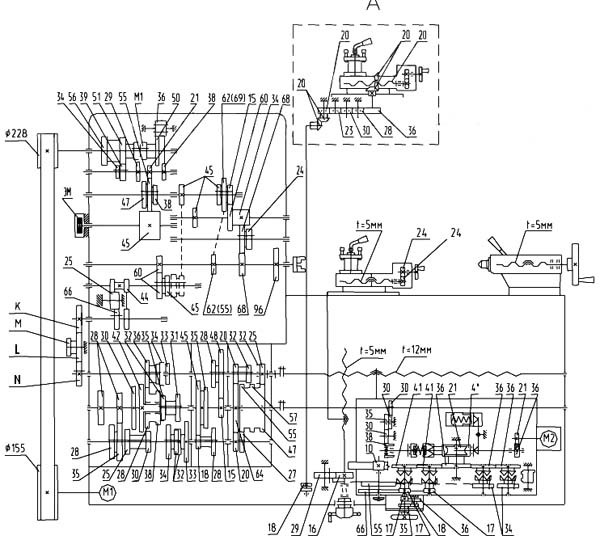

Кинематическая схема станка ГС526У

Шпиндельная бабка

Предназначение шпиндельной бабки заключается в прямой передаче заданной мастером частоты вращения на шпиндель. На последнем монтируется крепежное устройство для заготовок. Этот элемент конструкции токарных установок неподвижно закрепляется на главной станине, что позволяет более прочно удерживать обрабатываемую деталь. Для регулировки настроек шпиндельной бабки необходимо частичное снятие облицовки коробки скоростей и дальнейшая регулировка специального винта.

Задняя бабка

Этот элемент конструкции используется для закрепления правой части обрабатываемой детали при помощи центров. Месторасположения на станине задней бабки – справа, но при необходимости допускается несложное перемещение по направляющим основной станины. Закрепляется задняя бабка при помощи специальной рукояти.

Коробка передач

Предназначается для плавной передачи кинематического усилия на приводной вал коробки подач. Происходит такая передача параллельно с установкой определенной комбинации зубчатых колесиков сменного типа. Такие станки перераспределяют передачи исходя из настроенных положений входных отверстий коробки подач.

Исходя из технических свойств коробки передач ее часто сравнивают с гитарой, на которой располагаются зубчатые колесики для смены положения подач. Каждое сменное колесо оборудовано собственным шлицевым отверстием, благодаря этому элементу происходит фиксация болтами.

Достоинства модели ГС526У

Установка с кодовой маркировкой ГС526У может использоваться для потокового массового производства деталей, показатель точности которых не является обязательным. Благодаря увеличенному размеру все элементы располагаются на достаточно растянутом расстоянии, что обуславливает обработку больших заготовок. Главная характеристика токарной машины – мощность 1600 оборотов. Это не является рекордным показателем, но для осуществления полноценной работы с низким показателем влияния нагрузок подходит идеально.

На токарном станке этой серии возможно выполнять сложные технические операции, это обеспечивает несколько углов наклона основного резца, а также большой диапазон регулировки скорости подач. Имеется функция обратного хода, что не требует от мастера преднамеренной остановки и дополнительного закрепления детали в необходимом положении.

Каждый модуль станка обладает повышенной прочностью и устойчивостью к нагрузкам. В процессе работы негативного воздействия на элементы машины не происходит, это делает работу на токарном устройстве полностью безопасной.
Машина предназначена к использованию в любых цехах с большими производственными мощностями. Универсальность установки обеспечивается большим диапазоном заготовок, которые можно обрабатывать на этой машине.
