Ранее был широко распространено оборудование Рязанского завода 1М65 — токарно-винторезный станок. Модель 1Н65 — это следующая модификация с усовершенствованными основными узлами, расширенными возможностями изготовления сложных контуров детали. Согласно данным, указанным в паспорте, диаметр заготовки может быть не более 500 мм. Этого размера хватает для изготовления большинства цилиндрических изделий протяжённой формы.

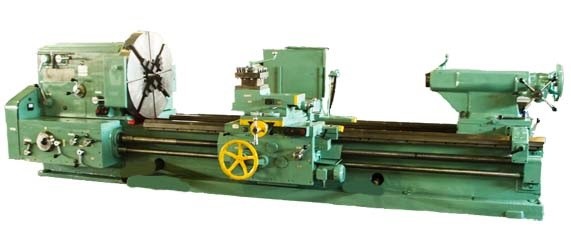

Токарно-винторезный станок 1Н65

Токарно-винторезный станок 1Н65

Технические возможности оборудования

Принципы универсальности заложены в конструкции токарно-винторезного станка 1Н65. Обработка деталей осуществляется продольным и поперечным движением режущего инструмента. Для этого используется 2 отдельных электродвигателя, положение осей отслеживается датчиками положения.

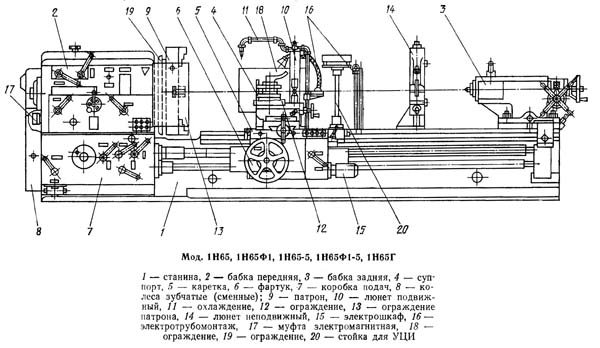

Устройство токарно-винторезного станка 1Н65

Устройство токарно-винторезного станка 1Н65

Благодаря такой конструкции на одном станке 1Н65 можно получать как цилиндрические детали, так и конические продолжительной формы. Вращение заготовки осуществляет мощный шпиндельный узел, имеющий несколько ступеней. Коробка передач срабатывает автоматически либо вручную. Скоростей может быть две или три. Также регулируется подача электронным методом.

Контроллер ЧПУ токарно-винторезного станка 1Н65 осуществляет автоматическую синхронизацию вращения шпинделя и движения инструмента. Ось С (так именуется главный узел) может иметь возможность позиционирования, что является опцией.  Кулачками зажимаются тела вращения для нарезания резьбы или изготовления фасок, переходов. Можно обрабатывать отличные от круглой формы заготовки. К таким деталям режущий инструмент подходит со стороны торца.

При использовании станка 1Н65 получают детали методом развальцовки. Зажимая длинные заготовки, скручивают стержни. Мощный шпиндель тянет деталь по траектории вращения, а зажим на задней бабке удерживает второй конец в неподвижном состоянии.

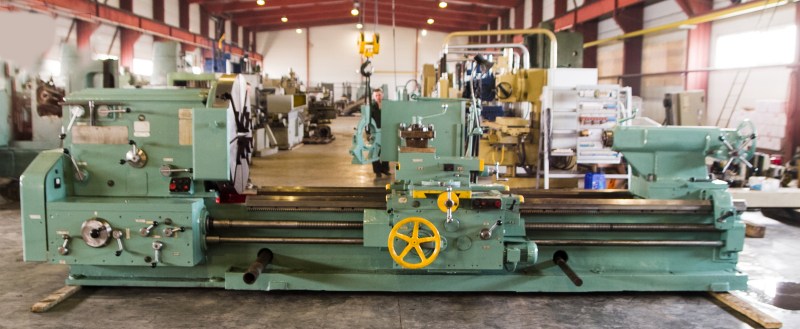

Общий вид токарно-винторезного станка 1Н65

Общий вид токарно-винторезного станка 1Н65

Характеристики оборудования

Перечислим основные технические характеристики для станка 1Н65:

  1. Высота центров: над станиной 500 мм, над суппортом 325. Согласно паспорту деталь может быть больше указанных размеров, если она помещается в выемке — диаметр заготовки может быть до 1400 мм. Её длинна не более 390.
  2. Длина заготовки варьируется в зависимости от модификации: 1Н65Ф1, 1Н65, 1Н65Г и 1Н65ГФ1 = 3 м; 1Н65-5 и 1Н65Ф1-5 =5 м; 1Н65-0 и 1Н65Ф1-0 = 1 м.
  3. Для зажима заготовок применяется конус метрический длиной 100 мм.
  4. В шпиндель станка 1Н65 входит цилиндрическая заготовка максимальным диаметром 128 мм.
  5. Резцедержатель вмещает до 4 позиций.
  6. Максимально возможный вес заготовки 5 тонн.

Скачать паспорт (инструкцию по эксплуатации) токарно-винторезного станка 1Н65

Количество нарезаемых резьб:

  1. Метрический вид до 44 штук.
  2. Шаг резьбы измеряется модулем —37.
  3. При дюймовом виде реза до 31.

Электрические характеристики

Паспорт станка устанавливает максимальные обороты шпинделя 500 мин-1. Продольное перемещение может происходить с максимальной скоростью 3000 мм/мин, поперечное движение осей не превышает 1000. Мощность шпиндельного двигателя = 22 кВт. Усилие реза влияет на скорость обработки = 41 кН.

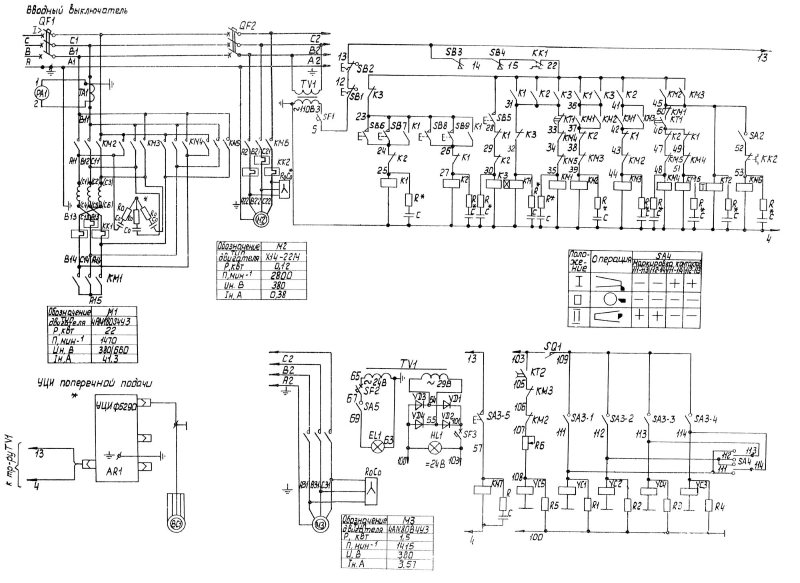

Электрическая схема станка токарно-винторезного 1Н65

Электрическая схема станка токарно-винторезного 1Н65

Шпиндельный узел имеет возможность торможения. Главный двигатель питается от сети переменного тока при трехфазном подключении от сети 380В частотой 50 Гц. Всего приводов 3: основной, поперечной и продольной осей.

Описание характеристик станка включает мощности двигателей:

  1. Шпиндельного узла — 22 кВт.
  2. Продольной оси и поперечного движения инструмента — 1,5 кВт.

Частоты вращения главного и вспомогательных двигателей равны соответственно: 1470 и 1415 мин-1.

Размеры и вес станка 1Н65

От максимально возможного размера заготовки зависит и вес самого станка:

  1. 1Н65 и 1Н65Г = 12,8 т.
  2. 1Н65Ф1 и 1Н65ГФ1 = 12,85 т.
  3. 1Н65-5 = 15,75 т.
  4. 1Н65Ф1-5 = 15,8 т.
  5. Н65-0 = 9,85 т.
  6. 1Н65Ф1-0 = 9,9 т.

Паспорт определяет одинаковую ширину станины для всех модификаций 1Н65 = 2,2 м. Общая высота варьируется от 1700 до 1770 мм. Учитывается конец шпинделя передней бабки длина = от 2 до 15 м.

Паспорт станка 1Н65 устанавливает несколько дополнительных размеров, влияющих на выбор диаметра и длинны заготовки:

  • Параметры патрона. Наружный диаметр = 1 м, масса = 421 кг. Пруток может быть не больше отверстия в шпинделе =128 мм. При внутреннем зажиме кулачков требуется отверстие заготовки не менее 210 мм. Наибольший диаметр заготовки при фиксировании в наружных кулачках не более 870 мм.
  • Пиноль станка 1Н65 перемещается на расстояние не более 300 мм.
  • Высота устанавливаемого резца = 50 мм.

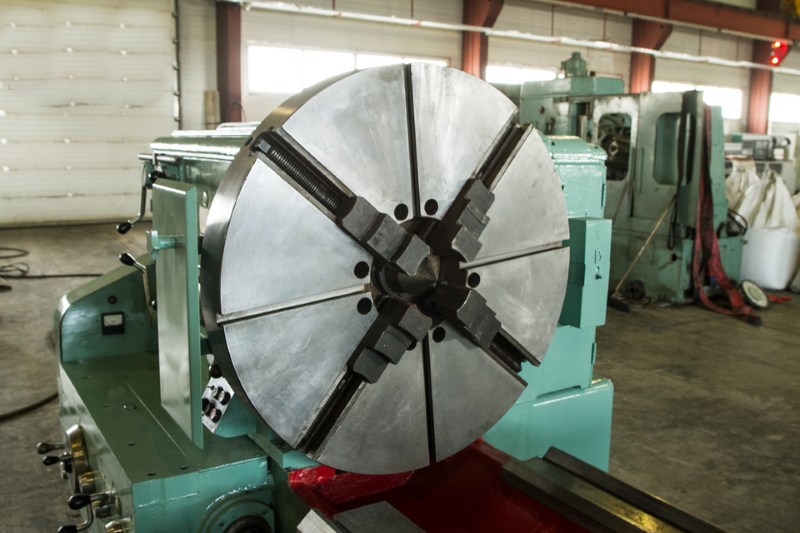

Патрон токарно-винторезного станка 1Н65

Патрон токарно-винторезного станка 1Н65

Перед выбором оборудования составляется таблица: скоростей станка 1Н65, мощностей двигателей, габаритных размеров и других параметров.  Это помогает сравнить плюсы и минусы станков определенных версий.

Преимущества оборудования Рязанского завода

Для поперечного движения инструмента используется отдельный узел — фартук. Он состоит из набора шестерен и механизмов переключения передач. Предназначение элемента заключается в осуществлении равномерного перемещения при реализации различного вида реза.

Равномерное движение суппорта необходимо, когда нарезается резьба. Через механизмы производится переключение для других видов. Так, дюймовый шаг, как и модульный, отличается от метрического. Геометрически правильный конус получить можно только с помощью точной механики станка 1Н65.

Выделим некоторые особенности станка:

  • В основу станка заложена повышенная жесткость станины. Точную кинематику обеспечивают шлифованные направляющие из металлов повышенной прочности.
  • Обладатели станков предыдущей серии 1М65 отметили надежность конструкции и долговечность отдельных узлов. Этого получилось добиться за счет использования легированных сталей, закаленных и отшлифованных.
  • В кинематике пиноли используется две скорости перемещения. Это упрощает обработку методами сверления и зенкерования.

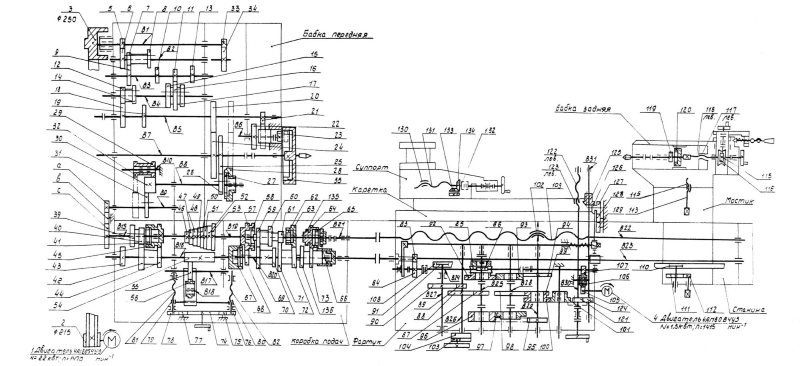

Кинематическая схема токарно-винторезного станка 1Н65

Кинематическая схема токарно-винторезного станка 1Н65

Дополнительные характеристики конструкции

Фартук может управляться только от одной рукоятки, что значительно упрощает и ускоряет манипуляции оператора со станком 1Н65. Пиноль оснащена вторым шпиндельным узлом, настройка высоты которого производится за счет регулируемых подшипников. Цифровая индикация продольного движения повышает наглядность процесса при осуществлении реза.

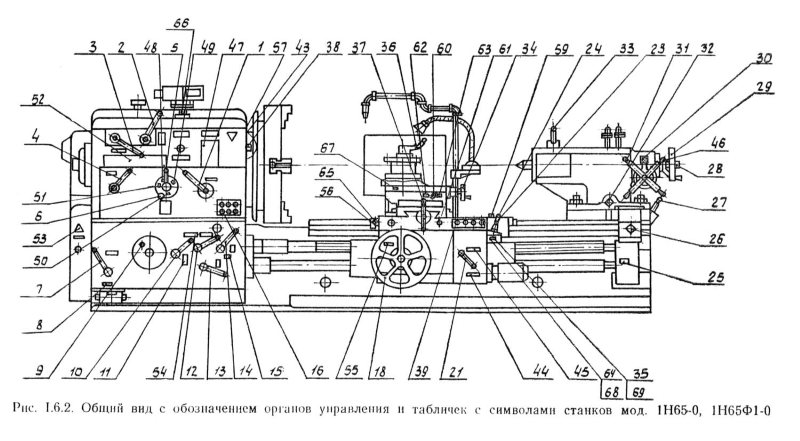

Общий вид с обозначением органов управления станка 1Н65

Общий вид с обозначением органов управления станка 1Н65

Безопасность персонала, обслуживающего станок, обеспечивают замки безопасности. Их установка штатно располагается на калитках и шторках. По желанию заказчика возможны другие варианты исполнения.

Торможение шпиндельного узла осуществляет муфта электромагнитная, установленная на торце оси механического привода. В зону реза подается охлаждающая жидкость от отдельного насоса, мощностью 0,12 кВт. Стружка и отработанные материалы отводятся по наклонным желобам под действием силы тяжести.

В середине станины станка 1Н65 располагается выемка, служащая основанием под удерживающий мостик. Последний служит опорой для длинных заготовок и предохраняет от провисания. Для самого нагруженного узла (шпинделя) применяются регулируемые опоры качения.

Цифровой отсчет показаний перемещения продольного производится по лимбу. Электромагнитные муфты осуществляют переключение привода на поперечный внутри фартука. В последнем установлен электродвигатель, соединяемый обгонной муфтой с шестернями механизма.

Для предохранения от поломки сложного набора шестерен применена муфта, которая сломается при высокой нагрузке. Коробка передач станка 1Н65 оснащена сменными колесами для реализации подходящей резу скорости. Патрон шпинделя является самоцентрирующимся. Для повышения жесткости детали во время вращения вала устанавливаются люнеты у основания и в зоне реза.
