Токарно-револьверный станок 1341 относят к оборудованию токарной группы. Использование токарно-револьверного станка с комплектом инструмента позволяет производить комплекс работ:

  • проточку наружных и внутренних поверхностей, канавок;
  • засверловку;
  • обработку зенкером для получения точных размеров и уступов;
  • при использовании разверток получать качественную поверхность;
  • накатку;
  • резьбонарезание;
  • обработку фасонных поверхностей.

Их используют при изготовлении деталей с большим количеством операций технологического процесса.

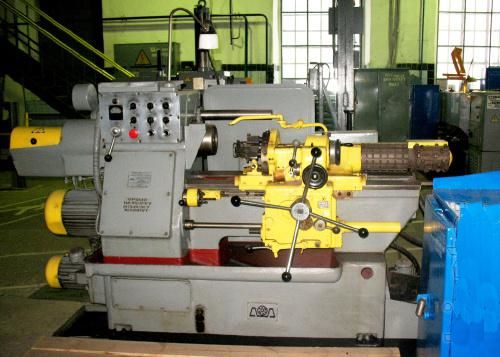

Токарно-револьверный станок 1341

Токарно-револьверный станок 1341

Особенности конструкции

Отличие токарно-револьверного станка 1341 от токарных станков универсального типа заключается в отсутствии задней бабки и ходового винта. Это компенсируется наличием суппорта и головки с револьверным расположением инструмента. Головку используют, размещая набор режущего инструмента в её гнёздах.

Закрепление различных их видов в каждом из гнезд доступно при использовании специфических многорезцовых державок. Настройкой (при помощи державки) обеспечивают получение заданного по чертежу размера.

Типаж станков предусматривает револьверные головки с осью их вращения:

  • горизонтальной (1341);
  • вертикальной.

Вертикальная ось головки требует дополнительной установки поперечного суппорта.

Настройка величины хода инструмента обеспечивается переставными кулачками, которые автоматически отключают подачу. Наличие сменяемого инструмента сокращает время на обработку.

Составные части модели 1341

На токарно-револьверном станке 1341 обработку деталей производят в автоматическом и полуавтоматическом режимах. Полуавтоматический режим используется при обработке штучных заготовок. Их закрепляют тремя кулачками патрона вручную. В автоматическом режиме используют стальной пруток, фиксируемый патроном типа цанги. Закрепление прутка производит гидравлическое устройство.

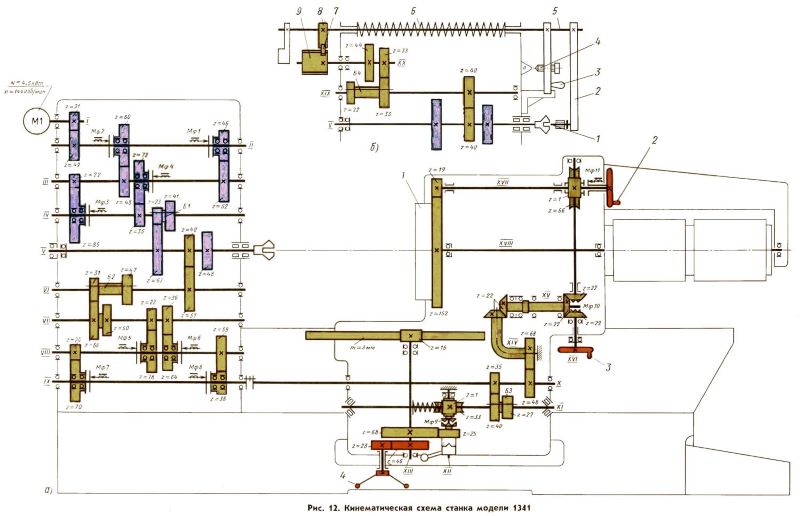

Кинематическая схема токарно-револьверного станка 1341

Кинематическая схема токарно-револьверного станка 1341

К важнейшим узлам станка 1341 причисляют:

  • нижнюю и вспомогательную станины;
  • коробки:
    • скоростей;
    • подач;
  • устройство для продвижения, фиксирования прутка;
  • суппорт с головкой, напоминающей револьверный барабан;
  • командоаппарат;
  • барабан упоров;
  • резьбонарезное устройство;
  • пульт управления.

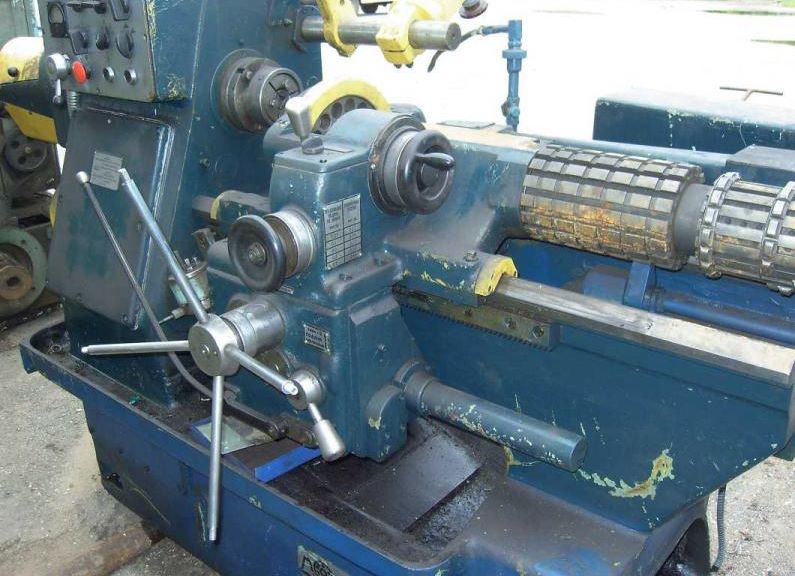

Внешний вид станка 1341

Внешний вид станка 1341

Настройка

Настройку станка производят при запуске серии одинаковых деталей. Она предусматривает:

  • разработку:
    • технологии изготовления детали;
    • карты наладки;
  • карта предусматривает изображение детали, инструмента после завершения обработки (по каждому переходу);
  • производят подбор необходимого инструмента, оснастки, державок (при необходимости их проектируют, изготавливают);
  • выверяют расположение инструмента после установки, обеспечивающей получение нужного размера по эталонной детали;
  • устанавливают кулачки командоаппарата на места, позволяющие включить/отключить заданные по техпроцессу:
    • обороты шпинделя;
    • величину подачи;
  • проводят аналогичные действия по оснастке, инструменту на следующей позиции головки согласно очередности операций;
  • регулируют гидравлику, обеспечивающую операции закрепления, подачи прутка;
  • производят окончательную наладку станка по полученным результатам обработки 2 деталей.

Основные элементы станин

На основной или нижней станине закреплено:

  • литое корыто для охлаждающей жидкости;
  • вспомогательная станина с направляющими для размещения, перемещения суппорта;
  • коробка скоростей со шпинделем;
  • коробка подач;
  • электрошкаф;
  • устройство нарезания резьбы;
  • копировальное приспособление:
  • емкость под масло, используемого гидроприводом;
  • электродвигатели шпинделя и насоса;
  • ящик для сбора стружки.

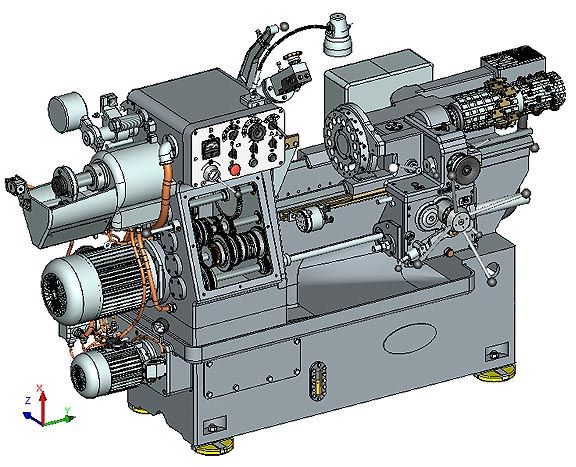

Общий вид токарно-револьверного станка 1341

Общий вид токарно-револьверного станка 1341

На вспомогательной станине на кронштейне крепится копирная линейка. Откидывающийся упор находится справа суппорта. Он предназначен для отключения подачи. Переход его в рабочее или нейтральное положение осуществляют рукояткой.

Коробка скоростей

Её кинематика предусматривает передачу вращения от вала электродвигателя через шестерни:

  • шпинделю;
  • коробке подач;
  • устройствам фартука суппорта по его перемещению с заданной подачей;
  • устройству нарезки резьбы.

Суппорт

Суппорт движется по направляющим вспомогательной станины с использованием зубчатой рейки.

На суппорте размещаются:

  • револьверная головка;
  • командоаппарат;
  • барабан упоров;
  • фартук.

Головка крепится к валу, расположенному на суппорте. Вал вращается на шарикоподшипниках. Инструмент закрепляют в отверстия головки с использованием державок. Державки обеспечивают жесткость крепления, точность монтажа и регулировки инструмента.

Этот же вал служит для крепления командоаппарата, барабана упоров. Головка поворачивается после каждого рабочего хода, подавая следующий инструмент к зоне обработки. Командоаппарат обеспечивает автоматическое включение нужных величин оборотов шпинделя, подачи, соответствующих этому виду инструмента.

За командоаппаратом расположен барабан упоров, обеспечивающий автоматическую остановку суппорта при достижении нужной величины перемещения инструмента. Выключение подачи производится кулачками, устанавливаемыми в пазах барабана, при достижении ими откидного упора.

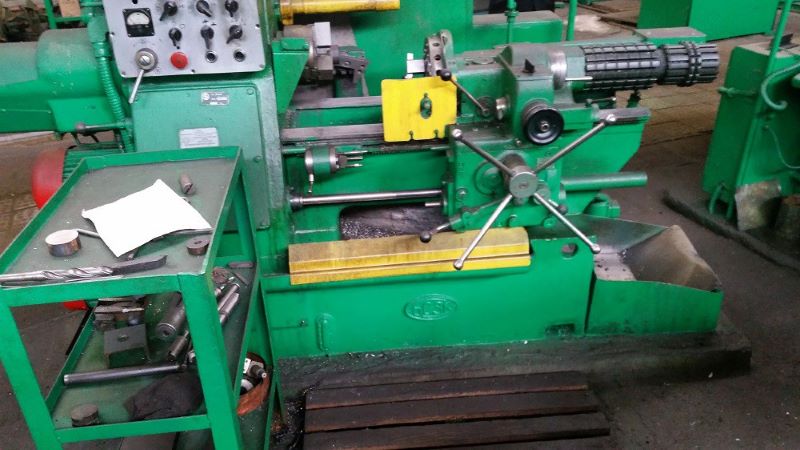

Токарно-револьверный станок 1341

Токарно-револьверный станок 1341

Посредством воздействия кулачков обеспечивается включение заданных электромагнитных муфт в коробках скоростей, подач. Это позволяет получить заданные для этой операции величины частоты вращения шпинделя, подачи.

Узел шпинделя

Настройку оборотов шпинделя и величины подачи производят для режимов управления:

  • Автоматического — командоаппаратом, который заранее настраивают для выполнения технологического процесса. Его конструкция позволяет давать управленческий импульс электромагнитным муфтам, применяемым для переключения шестерен (расположены в коробке скоростей).
  • Ручного — при помощи тумблеров, находящихся на этой коробке.

Шпиндельный узел обеспечивает подачу/закрепление прутка при помощи гидравлического устройства с использованием цанги.

Зажим/открепление прутковой заготовки осуществляют автоматически, штучной — вручную. Деталь, полученную из прутка, отрезают, а револьверную головку возвращают до начальной позиции для настройки длины другой детали по упору.

Копирование

На токарно-револьверном станке 1341 имеются механизмы, употребляемые для нарезки резьбы, копировальных работ.

Используют механизм нарезки на заготовке резьбы по копиру с применением резьбовой гребёнки. Эта технология подразумевает несколько проходов для получения полного профиля резьбы. Устройство расположено в корпусе коробки скоростей. Его привод при помощи шестерён приводится во вращение от шпинделя.

Другое копировальное устройство имеет копирную линейку, которую используют для продольного и поперечного копирования. При этом получают поверхности конического и фасонного вида. Фасонные поверхности получают при установке криволинейного шаблона взамен копирной линейки.

При продольном направлении копирования суппорт перемещается к шпиндельному узлу, а револьверная головка вращается, повторяя профиль копира.

Технические параметры оборудования

Размеры деталей, изготавливаемых на станке 1341, обеспечиваются его параметрами. К ним относятся размеры (мм):

  • заготовки:
    • при применении патрона – 400;
    • над суппортом – 380;
  • прутка сечением:
    • круглого – 40;
    • квадратного – 27*27;
    • шестигранного – S32;
  • подача прутка – 150;
  • длина прутка – 3000;
  • отверстие шпинделя – 62;
  • длина получаемой резьбы – 50;
  • расстояние до центров – 200.

Габариты станка – 3,0*1,2*1,6 м. Вес его составляет 2200 кг.

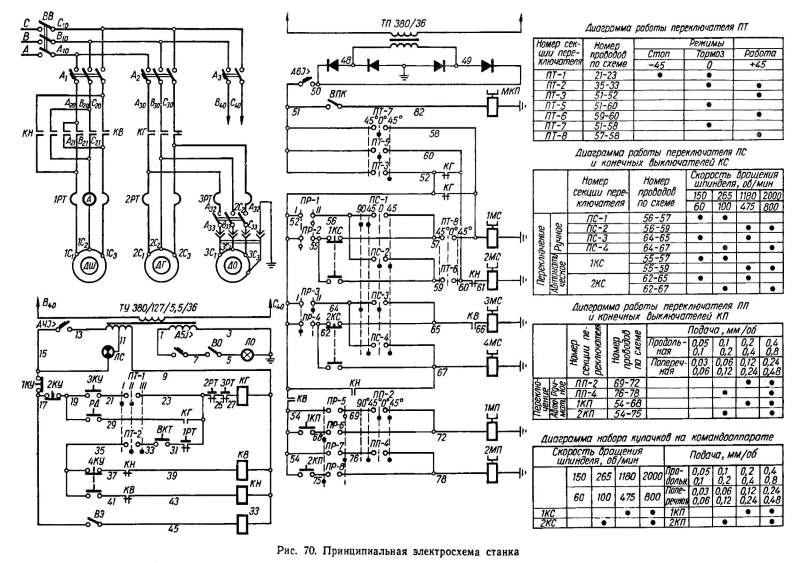

Электрическая схема токарно-револьверного станка 1341

Электрическая схема токарно-револьверного станка 1341

Электродвигатель, вращающий шпиндель, обладает мощностью 5,5 кВт. Число используемых станком скоростей равно 8 (от 60 до 2000 об/мин). Кроме этого имеются электродвигатели:

  • гидропривода для зажима и продвижения прутка (1,1 кВт);
  • насоса охлаждения (0,125 кВт).

Суппорт перемещается на 560 мм.

Документация к станку

Изготовителем токарно-револьверного станка 1341 является станкозавод «Комсомолец» г. Бердичев. Оборудование снабжается технической документацией. Одним из основополагающих документов является паспорт, который является руководством для токарей и слесарей его эксплуатирующих.

Скачать паспорт (инструкцию по эксплуатации) nокарно-револьверного станка 1341

Паспорт предусматривает отражение следующих моментов:

  • требования к упаковке, транспортировке;
  • назначение и принцип работы станка;
  • эксплуатационные и технические характеристики;
  • выполнение требований при проведении наладки;
  • наличие спецификаций:
    • по управлению станком;
    • подшипников;
    • электрического оборудования;
    • гидравлических механизмов;
  • кинематическая схема;
  • электрическая схема.

Выводы

  1. Токарно-револьверные станки обеспечивают сокращение технологического времени при использовании револьверных головок с набором инструмента.
  2. Настройка и правильная последовательность монтажа инструмента позволяет уменьшить время перехода от одной операции обработки к другой, повышая эффективность труда.
  3. Станки 1341 позволяют изготавливать детали сложной формы, благодаря наличию разных видов инструмента.
  4. Модель 1341 обеспечивает нормальную точность изготовления деталей.
