В продаже можно встретить относительно небольшое количество станков, которые могут применяться для обработки крупногабаритных деталей. Среди всех моделей, созданных на момент существования СССР, отметим токарно-карусельный станок 1512. Его предназначение заключается в проведении обработки деталей средних и крупных размеров. По причине высокой надежности и практичности в применении данная модель стала основой при создании различных модификаций, активно импортировалась в различные страны мира.

Токарно-карусельный станок 1512

Токарно-карусельный станок 1512

Технические характеристики токарно-карусельного станка 1512 определяют его применимость в машиностроительном, судостроительным или ином производстве. При установке дополнительной оснастки назначение токарно-карусельного станка 1512 существенно расширяется, его можно применяться для проведения более 10 видов обработки заготовок из различных сплавов.

Технические характеристики

Рассматривая технические характеристики также уделим внимание расшифровке названия станка 1512, которое было дано в соответствии с ранее введенными стандартами: первая цифра обозначает принадлежность токарной группе, вторая токарно-карусельной подгруппе, две последующие – максимальный размер устанавливаемых заготовок. Основные технические характеристики следующие:

  1. Максимальный показатель высоты расположения режущего инструмента над столом 1 000 мм.
  2. Ограничение по массе заготовки составляет 5 000 кг.
  3. Установленная планшайба может вращаться с частотой от 1 до 250 об/мин. При этом производитель внес в паспорт информацию о присутствии двух передач переключения скорости вращения. Регулировка бесступенчатая.
  4. Электрическая схема предусматривает установку главного электродвигателя, который имеет внушительную мощность 55 кВт. Эта информация определяет то, что токарно-карусельный металлообрабатывающий станок 1512 оказывает существенную нагрузку на сеть электропитания помещения.
  5. Траверса может перемещаться в вертикальном направлении на расстояние 660 мм. Ограничивает перемещение механические стопоры.
  6. Схема станка также определяет присутствие суппорта, который может перемещаться по горизонтали на 775 мм, по вертикали на 700 мм.
  7. При выборе режима резания следует уделить внимание тому, что максимально допустимое усилие на момент обработки составляет 35 кН.
  8. Присутствует механизм поворота ползуна на угол не более 45 градусов.
  9. У установленной револьверной головки есть 5 позиций. Она посажена на втулку цилиндрической формы. Мастер проводит смену режущего инструмента путем нажатия соответствующей клавиши на пульте управления. Вращение передается от электрического двигателя через шестерни.
  10. Основной суппорт может перемещаться по вертикали на 1 000 мм, по горизонтали на 630 мм, показатель наибольшего усилия при резании составляет 25 кН. Установить положение этого элемента можно со скоростью 2 000 мм/мин. В паспорт также занесена информация о том, что у данного суппорта есть 18 подач.

Скачать паспорт (инструкцию по эксплуатации) токарно-карусельного станка 1512

Выбирая данную модель стоит учесть, что ее вес составляет 14 800 кг. Этот момент определяет предъявление особых требований к основанию, на котором будет проводиться установка оборудования. Электросхема оборудования определяет его подключения к трехфазной сети с напряжением 380В.

Конструкционные особенности

Проводя обзор токарно-карусельного станка 1512 отметим, что компоновка всех узлов позволяет правильно подвести режущий инструмент при больших габаритных размерах деталей. Станок карусельный 1512, паспорт которого был в комплекте поставки, состоит из следующих узлов:

  1. Стола, на котором проводится крепление заготовки. Он имеет, как правило, круглую форму.
  2. Суппорт и планшайба.
  3. В качестве блока управления выступает подвесной пульт. При этом он имеет специальную подвеску, которая позволяет исключить вероятность попадания пульта в зону резания.
  4. Станина имеет довольно большой размер, изготавливается из чугуна. Станина предназначена для гашения вибрационной и иной нагрузки.
  5. Токарно-карусельный станок 1512 имеет поперечину, а также механизм перемещения по ней.
  6. Модель имеет и горизонтальный суппорт с коробкой подач.
  7. Составные части станка 1512

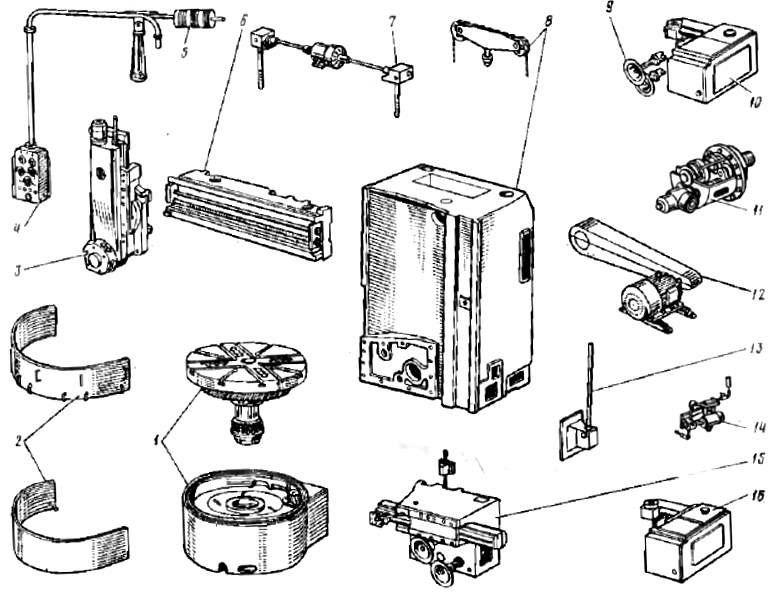

    Составные части станка 1512

Для того чтобы устройство обладало большим сроком службы к трущимся элементам подается смазка. Для этого установили специальный насос.

Устанавливаемая коробка скоростей

Устройства станка предусматривает передачу вращение на планшайбу через коробку скоростей. Особенностями данного элемента конструкции назовем нижеприведенные элементы:

  1. Кинематическая схема предусматривает передачу вращения через клиноременную передачу. Она бесшумная, однако становится причиной незначительной потери КПД.
  2. Установленная коробка скоростей имеет 18 ступеней числа оборотов.
  3. Инструкция по эксплуатации определяет возможность установки нужного количества оборотов через подвесной пульт.
  4. Электрическая схема станка 1512 подключена к муфте электромагнитного типа, основное предназначение которой заключается в поддержке ступенчато-постоянной скорости на момент прохождения торцы, а также бесступенчатом переключении передач.
  5. При больших показателя количества вращений в минуту переключение передачей проводится ступенчато. В зависимости от числа оборотов переключение может проводится в 2-4 этапа. Для этого конструкция имеет шесть валов, которые смонтированы на подшипниках типа качения.
  6. Ранее описанная муфта переключается в автоматическом режиме. С 1 по 12 передачу вращение регулируется без ступеней.

Стоит учитывать тот момент, что устройство не имеет механизма торможения. Остановка планшайбы осуществляется за счет одновременного включения всех трех электромагнитных муфт.

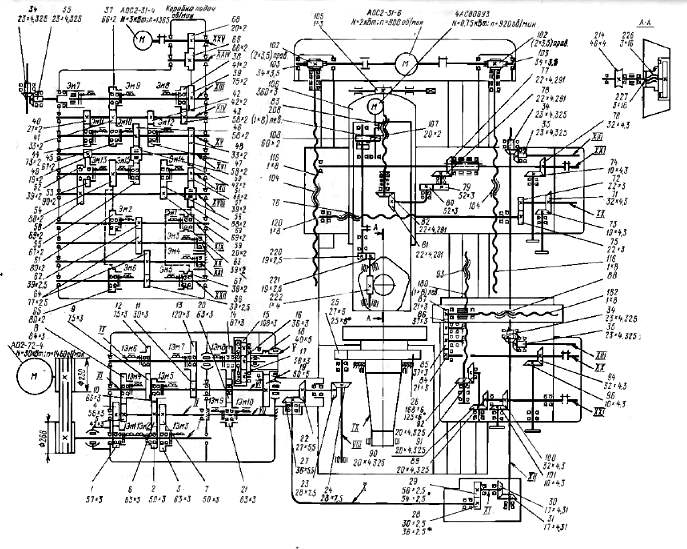

Кинематическая схема станка 1512

Кинематическая схема станка 1512

Особенности стола

Стол является важным элементом станка. Как ранее было отмечено, токарно-карусельный станок 1512 может проводить обработку заготовок весом до 5 000 килограмм. Особенностями конструкции назовем нижеприведенные моменты:

  1. Стол круглый, имеет достаточно сложную конструкцию, часть которой представлена чугунным корпусом.
  2. Направляющие также имеют круглую форму, что позволяет крепить заготовки цилиндрической формы.
  3. Корпус изготавливается из чугуна путем отливки. Она имеет большое количество ребер, которые существенно повышают жесткость конструкции и распределяют вибрацию.
  4. Верхняя часть корпуса имеет кольцевые выступы, входящие в кольцевые канавки планшайбы. За счет созданного лабиринта внутрь стола не попадает стружка и эмульсия, а также другие загрязняющие вещества.
  5. Передача требуемого усилия на планшайбу проводится через зубчатые колеса, имеющие коническую форму.

Особенности конструкции стола определяют возможность базирования больших и тяжелых заготовок.

Коробка подач станка

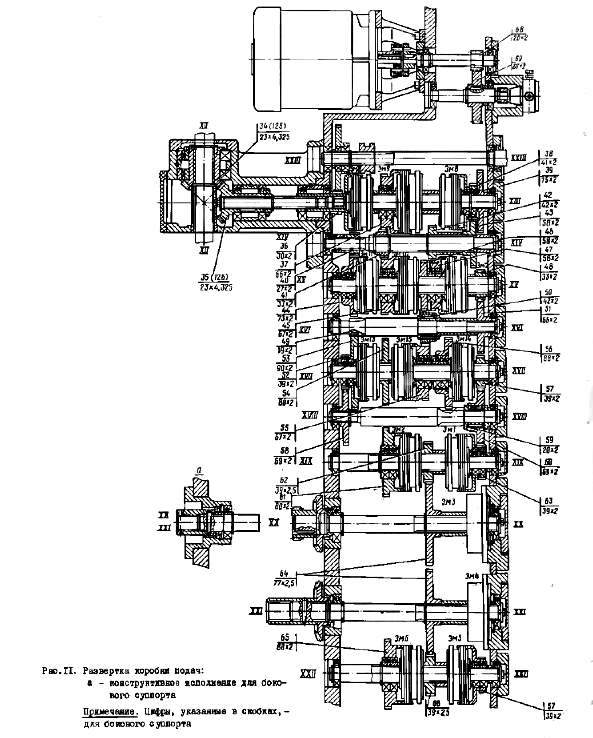

Коробка подач станка 1512

Коробка подач станка 1512

Рассматривая основные параметры коробки подач отметим следующие моменты:

  1. Она расположена справа на торце поперечины. Боковой суппорт с коробкой подач крепиться непосредственно на корпусе.
  2. Вся элементы конструкции спрятаны в корпусе, изготовленном из чугуна. Отливка имеет коробчатую форму, дополнительные ребра жесткости, что определяет высокую жесткость конструкции.
  3. Крутящий момент передается от вертикально расположенного шлицевого вала, который связан с работой коробки скоростей.

Устанавливаемые зубчатые колеса во время работы токарно-карусельного станка не расцепляются при смене передачи.

Внешний вид станка 1512

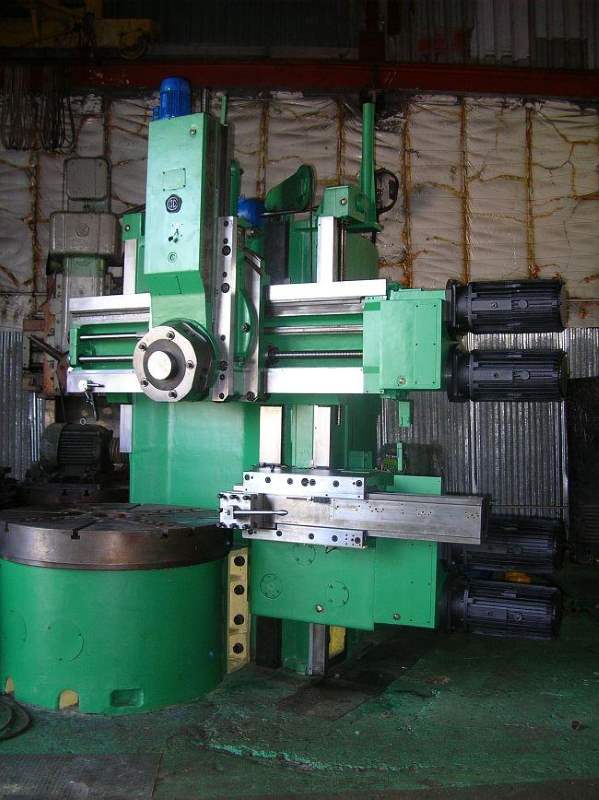

Внешний вид станка 1512

Поперечина

Конструкция токарно-карусельного станка 1512 имеет поперечину, которая расположена на вертикальных направляющих станины. Особенностями этого узла назовем нижеприведенные моменты:

  1. Рассматривая описание токарно-карусельного станка 1512 отметим, что поперечина представлена отливкой.
  2. Конструкция имеет направляющие прямоугольной формы, расположенные в горизонтальном направлении. Они были созданы для того, чтобы обеспечить движение верхнего суппорта.

За счет этого элемента обеспечивается подвод головки в нужную точку при точении и выполнении других операций.

Проводимые работы

Область применения модели 1512 весьма обширна. Как правило, устанавливается она в случае среднесерийного и штучного производства различных деталей. Это связано с тем, что в случае точения заготовок больших размеров проводится снятие большого слоя материала. Даже при применении режущего инструмента из износостойкого материала за один проход может сниматься слой с условием, что максимальное усилие не должно превышать показателя 35 кН.

Основные операции, которые можно провести на данном оборудовании:

  1. Обработка конических и цилиндрических поверхностей.
  2. Выполнение операций по растачиванию.
  3. Проход режущим инструментом по плоской поверхности, которая представляет собой торец.
  4. Выполнение работы по созданию отверстий, их растачиванию.

Производилась модель с 1935 года Краснодарским заводом Седина. После длительно эксплуатации этой модели появилось довольно большое количество различных модификаций, которые также стали популярными.
