Токарно-фрезерный станок позволяет сделать деталь полностью, закрепив ее в шпинделе или центрах. Он одновременно выполняет функции различного узкоспециализированного оборудования: токарного, сверлильного, фрезерного. В зависимости от типа производства, приобретаются маленькие станки настольные или большие, высокопроизводительные.

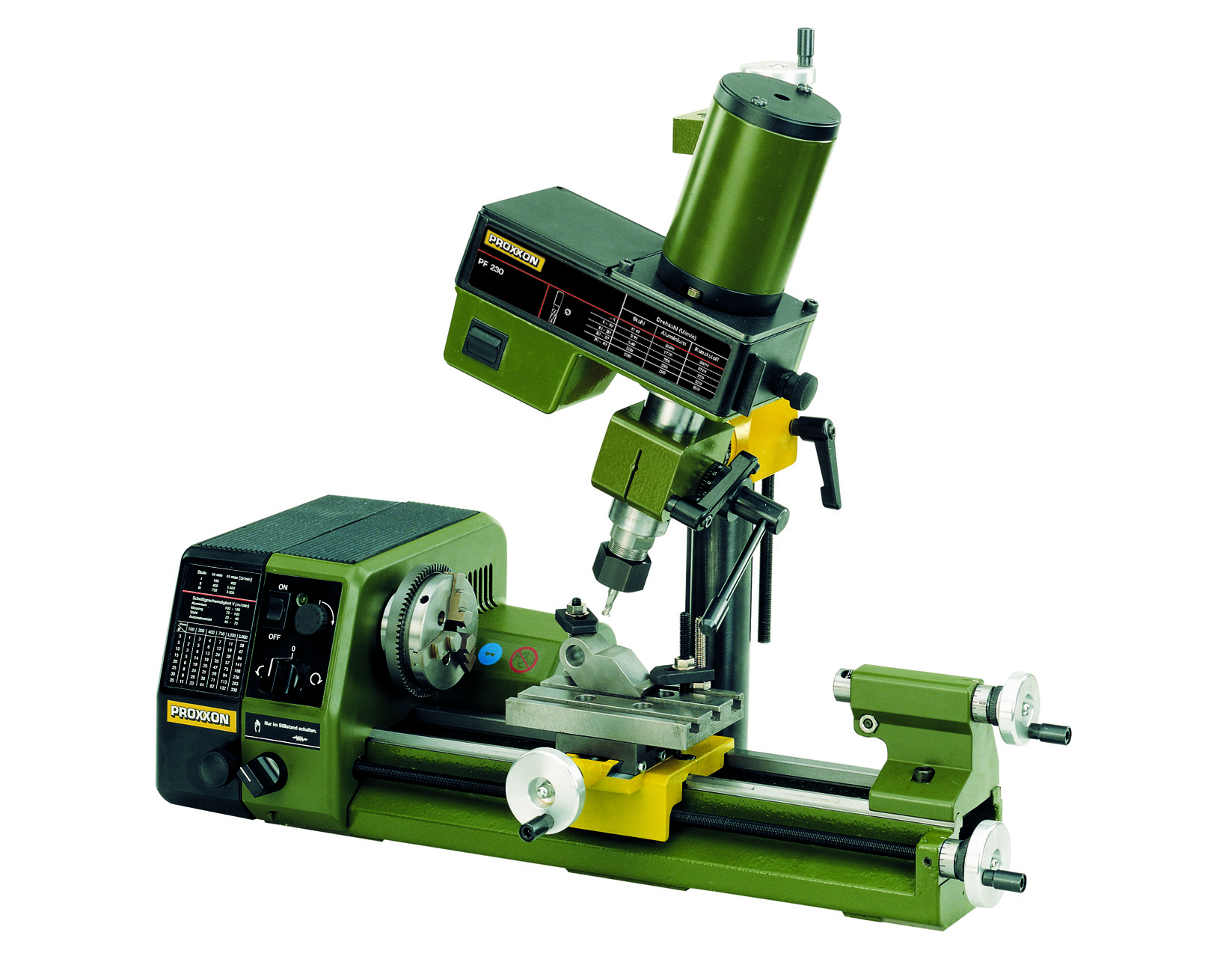

Токарно-фрезерный станок

Токарно-фрезерный станок

Технические характеристики

Обработка на токарно фрезерном оборудовании совмещает точение цилиндрических поверхностей стационарно установленным резцом при вращении самой детали. С одной установки производится и фрезеровка – плоская обработка вращающимися инструментами. Станки с программным управлением работают самостоятельно и выполняют полностью все операции с высокой точностью. Достаточно набрать программу, задать допуски на размеры и класс чистоты поверхности. Такие станки называют токарными центрами с ЧПУ.

Токарно фрезерные станки имеют общие технические характеристики:

  • мощность;
  • размеры заготовок;
  • потребляемое напряжение;
  • обрабатываемый материал;
  • тип сверлильно-фрезерного шпинделя;
  • расстояние между центрами;
  • максимальный ход фрезерного суппорта;
  • максимальный диаметр обработки над станиной и суппортом;
  • обороты и скорость фрезерного шпинделя.

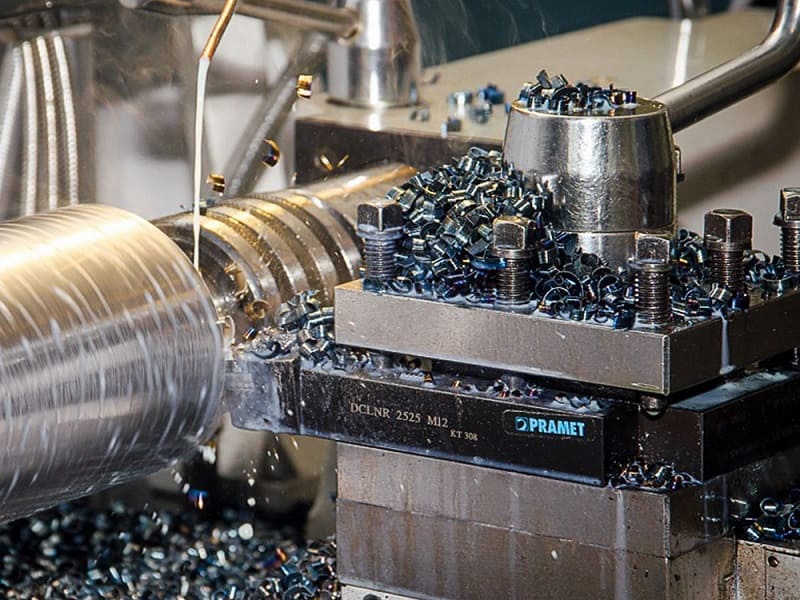

Производство деталей на станке

Производство деталей на станке

Выпускать небольшое количество запчастей можно на простом оборудовании весом менее 1 т. Верстачный токарно-фрезерный станок при относительно небольшой стоимости способен производить большие партии деталей, необходимых для ремонта автомобилей, бытовой техники и других механизмов. Он выполняет операции:

  • точение продольное и поперечное;
  • сверление;
  • нарезка резьбы;
  • фрезеровка пазов и шлицов;
  • растачивание;
  • фрезерование плоскостей и граней;
  • шлифовка круглая и плоская.

Обрабатывать можно длинные и плоские заготовки. Настольные и верстачные модели токарных центров имеют высокую производительность и способны обеспечить продукцией небольшое предприятие.

Устройство оборудования

Устройство токарно-фрезерных станков совмещает узлы разного вида оборудования узкой специализации. От токарного у него:

  • станина;
  • шпиндель;
  • винт для нарезки резьбы;
  • суппорт;
  • задняя бабка.

Двигатель для вращения фрезерного инструмента может располагаться на токарном суппорте. К нему подключается конус для крепления фрез, сверл и метчиков. Количество операций ограничено продольными фрезеровками, сверловкой и нарезкой резьбы. Фрезы используют только наборные и с твердосплавными пластинами.

Комбинированный токарно-фрезерный станок имеет второй суппорт с отдельным приводом для вращения фрезерного инструмента. Это позволяет обрабатывать плоскости под углом с высокой точностью и чистотой поверхности. Устанавливать можно цилиндрические, торцевые, дисковые и концевые фрезы, развертки, сверла, метчики.

Токарно-фрезерный станок с ЧПУ

Токарно-фрезерный станок с ЧПУ

Установка блока ЧПУ – числового программного управления – позволяет задавать нужные параметры работы. Станок самостоятельно выполняет обработку детали и останавливается. Оператор устанавливает новую заготовку и запускает процесс обработки. Наличие бункера на больших токарных центрах с ЧПУ позволяют станку работать без остановок. Установка заготовки и пуск следующего цикла операций производится автоматически.

Классификация токарно фрезерных станков

Классифицируют токарные обрабатывающие центры по нескольким параметрам: размер и вес, тип фрезерного суппорта, сложность и универсальность оборудования.

Размеры

По мощности и размерам токарные центры условно делятся по весу:

  • мини – весом менее 1000 кг;
  • средние от 1 т до 10 т;
  • большие весят более 10 т.

К мини относятся настольные токарно фрезерные станки по металлу и дереву. Они имеют вес 300 – 400 кг и позволяют обрабатывать детали длиной до 700 мм. Удлиненная станина дает возможность работать с заготовками до 1200 мм длиной. Диаметр цилиндрической поверхности не превышает 90 мм. Особенностью настольных токарно фрезерных станков является их компактность и возможность расположения в домашней мастерской.

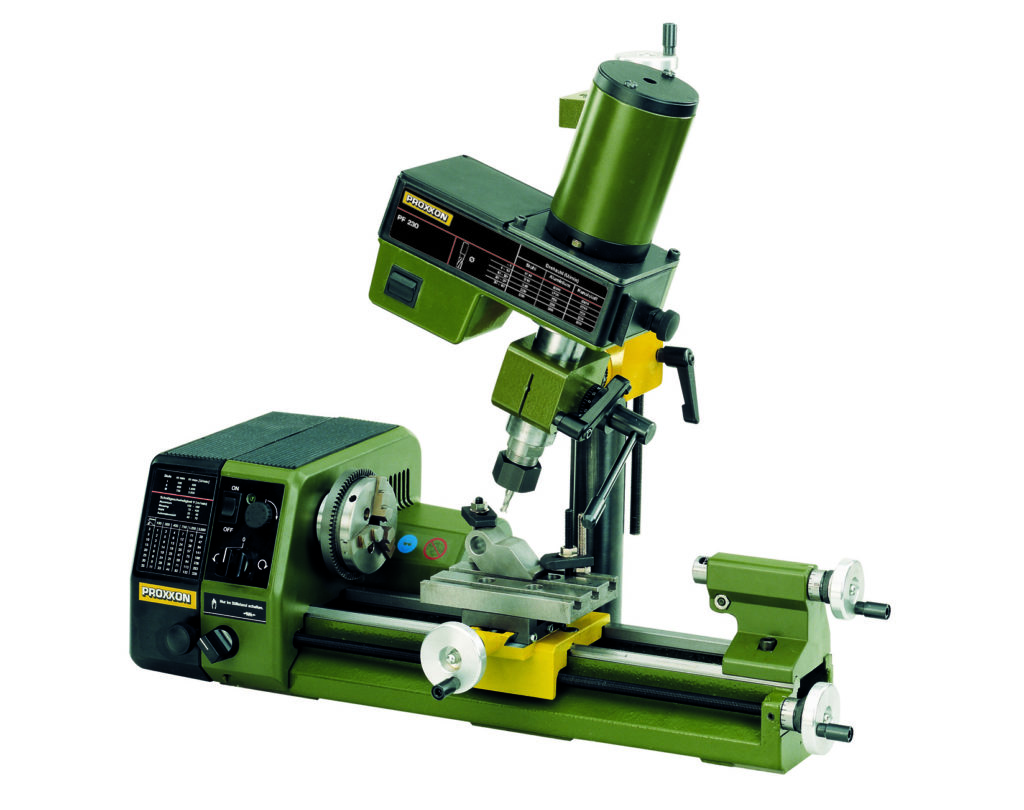

Мини токарно-фрезерный станок

Мини токарно-фрезерный станок

Настольный обрабатывающий центр по металлу с ЧПУ способен изготавливать сложные изделия с точностью до 0,01 мм и контролировать угол до 0,001°.

К классу мини относится и токарный станок по дереву. Относительно низкая твердость материала позволяет выпускать модели с двигателями, питающимися от сети в 220 V с потребительской частотой 50 Гц. Достаточно трехфазное подключение к бытовой розетке с заземлением.

Тип и привод фрезерной головки

По конструкции фрезерного шпинделя различают токарные центры;

  • простые;
  • с приводным центром;
  • шпиндель с С-осью;
  • с противошпинделем.

Схема устройства представляет соединение рабочих узлов с разного оборудования на станине токарного станка. Продольная обработка точением производится при вращении заготовки и стационарно закрепленном инструменте – резце. Фрезерный инструмент вращается от отдельного привода, режет поверхность и сверлит неподвижную болванку. Простая конструкция оборудования предполагает ручное управление. Для изготовления больших партий одинаковых деталей подключают ЧПУ.

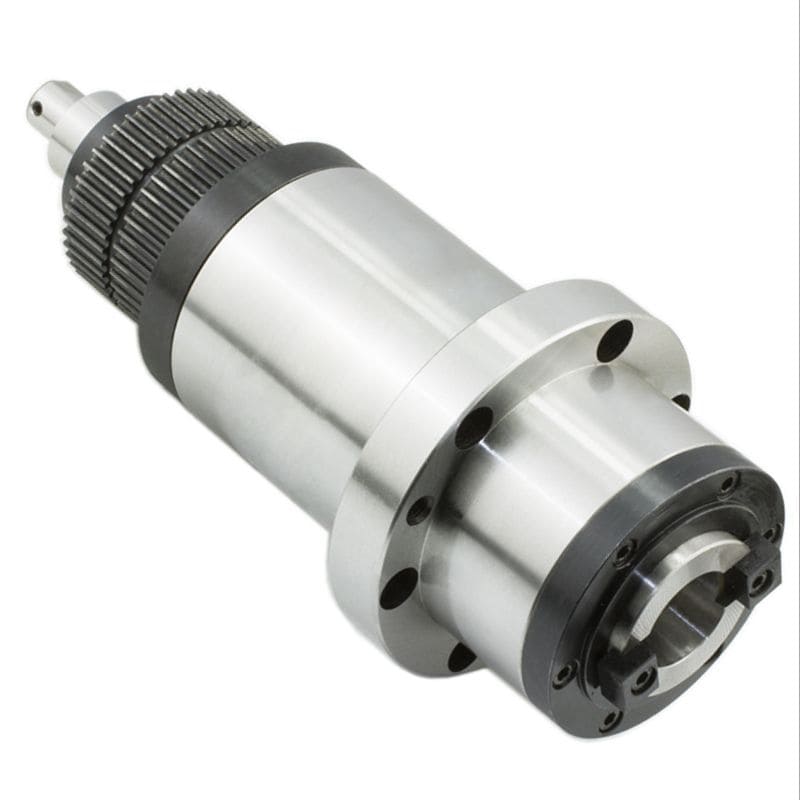

Шпиндель

Шпиндель

Сложные фрезерные станки с ЧПУ имеют шпиндель с С-осью. Расположение фрезерного инструмента и самостоятельное его перемещение параллельно основной оси позволяет делать сложные детали с обработкой боковых поверхностей и торцов.

По назначению и сложности

По назначению, и сложности обработки токарные центры делятся:

  • деревообрабатывающие;
  • настольные по металлу;
  • многофункциональные;
  • универсальные.

Управление деревообрабатывающими станками допускается ручное, при единичном изготовлении деталей и малыми партиями. Серии повторяющихся запчастей проще делать, подключив ЧПУ. Оператор набирает программу, устанавливает заготовку и нажимает кнопку пуска. Дальнейшее пребывание его возле станка не обязательно. Используют в столярных мастерских для изготовления ножек и стоек мебели.

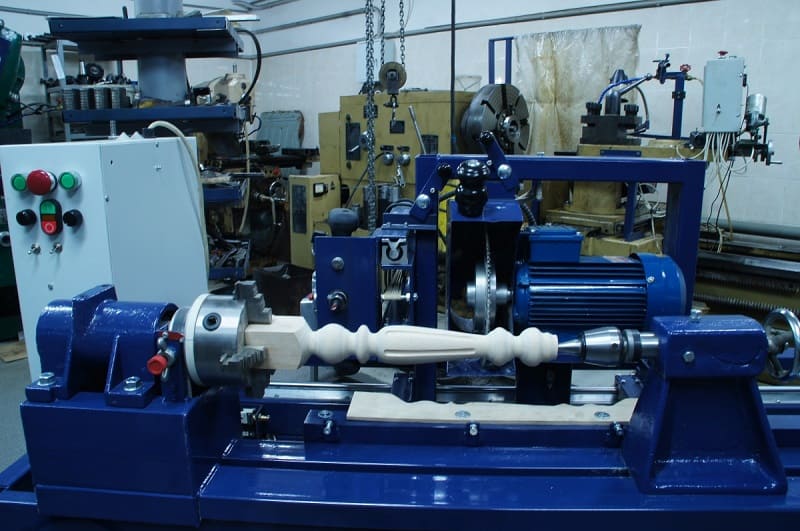

Деревообрабатывающий токарный станок с фрезерной головкой

Деревообрабатывающий токарный станок с фрезерной головкой

Настольные и верстачные станки по металлу применяются в мастерских с изготовлением продукции небольшими партиями и на крупных предприятиях, выпускающих большое количество различного оборудования. При малой нагрузке и единичном изготовлении управляются вручную. Большинство из них имеют ЧПУ и могут подключаться к компьютеру. Они обрабатывают детали сложной конфигурации с высокой точностью. Самостоятельно контролировать размеры не могут. При стирании режущей кромки и поломке инструмента продолжают работать по заданной программе. Оператор должен периодически проверять резцы и фрезы на целостность пластин и контролировать основные размеры.

Установленный на место задней бабки противошпиндель увеличивает количество выполняемых одновременно операций.

При наличии независимых суппортов и числового программного управления, плоские заготовки ставятся по 2 и обрабатываются одновременно. Возможна поочередная обработка одной заготовки в разных шпинделях. Многофункциональный токарный центр с ЧПУ имеет высокую производительность и позволяет обрабатывать детали со всех сторон, включая торцы. Точение, сверловка и фрезеровка производятся в любой плоскости и под углом.

Универсальные станки

Универсальные токарные станки с фрезерной головой имеют суппорт, расположенный параллельно оси детали – С-шпиндель. В нем крепится фрезерный инструмент и вращается от независимого двигателя. Головка с фрезой может перемещаться в любом направлении, производя обработку под разными углами. Сменщик меняет фрезерный инструмент по заданной программе, увеличивая количество операций. Станок выполняет:

  • точение цилиндрическое, коническое, торцевое;
  • изготовление червяков;
  • фрезеровку;
  • сверловку;
  • расточку;
  • торцовку;
  • зацентровку;
  • нарезку внутренней резьбы;
  • нарезку наружной резьбы резцом и плашкой;
  • фрезеровку пазов;
  • фрезеровку зуба;
  • шлифовку;
  • долбежку.

В результате получаются детали любой конфигурации, с проточками, канавками и отверстиями, как по торцам, так и на боковых сторонах. При этом выдерживается высокая точность и соосность всех рабочих поверхностей, поскольку обработка производится с одной установки.

При изготовлении валков и других деталей со сложной конфигурацией, применяется копир.

Универсальный центр движется, повторяя форму шаблона, установленного на станке. Делается специальный плоский копир и вставляется в специальное отделение программного блока. Резец при движении повторяет его форму. При подключении станка с ЧПУ к компьютеру, копир не нужен, движение инструмента контролируется специальной программой. В результате станок обрабатывает заготовки по заданной кривой линии. Получаются детали со сложной поверхностью в виде парабол, синусоид, кривых с разными радиусами и плавными переходами.

Токарно фрезерные станки с ЧПУ по металлу, имеют заложенную в программу корректировку действий. Например, при нагреве они снижают количество оборотов, уменьшая нагрузку. Если температура достигает критического значения, станок самостоятельно останавливается. Продолжить работу можно после охлаждения.

В старых моделях программа не корректируется, и работа станка начинается с первой операции. Некоторое время инструмент режет воздух. Затем продолжается обычная обработка. Современные станки с ЧПУ после аварийной остановки и охлаждения могут самостоятельно включиться и продолжить работу. Вмешательство оператора не требуется.

Рекомендации по выбору токарно фрезерного станка

Фрезерный станок по дереву подойдет для работы в домашней мастерской. Фирме по производству мебели удобнее будет обрабатывать детали на оборудовании с ЧПУ. Программа обеспечит выпуск совершенно одинаковых ножек и стоек при минимальном участии человека.

Выбор токарно-фрезерного станка начинается с анализа потребности в деталях различной сложности.

Если надо делать запчасти к машинам, которые ремонтируются в мастерской, достаточно токарно фрезерного станка по металлу.

Небольшой настольный агрегат полностью удовлетворит потребности в деталях для ремонта. На нем можно выточить даже коленвал легкового автомобиля, тормозные диски, нестандартный крепеж. Затраты на покупку оборудования с ЧПУ не оправдают себя.

Не все мастерские имеют возможность подключения к промышленной линии с напряжением в 380 V. Среди оборудования класса мини можно найти работающее от потребительской сети 220 V. Не надо тянуть кабель специально из-за возможности включить фрезерный станок.

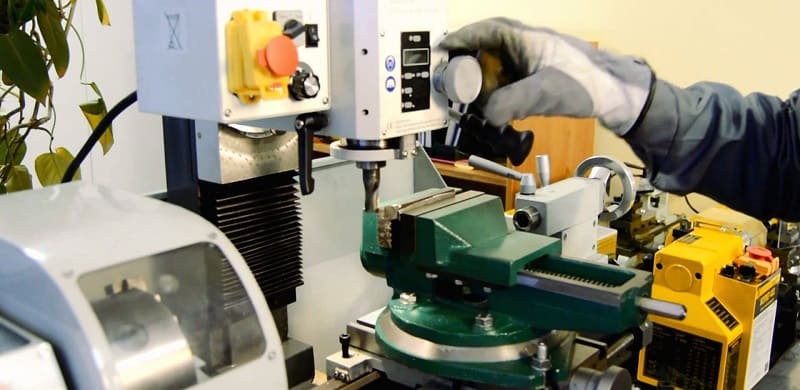

Эксплуатация токарно-фрезерного станка

Эксплуатация токарно-фрезерного станка

Большие токарные станки ЧПУ подходят для массового производства деталей большими партиями. В памяти блока управления сохраняется несколько набранных программ. Оператору надо только набрать код загружаемой партии.
