Токарно-винторезный станок 1В62Г расположен в группе станкостроительного производства и выпускался  в г. Астрахань. На нем можно обрабатывать наружные, внутренние, конические цилиндрические поверхности, а также сверлить, зенкеровать и нарезать резьбу. Резцом резать резьбу на нем можно как метрическую, так питчевую и трубную.

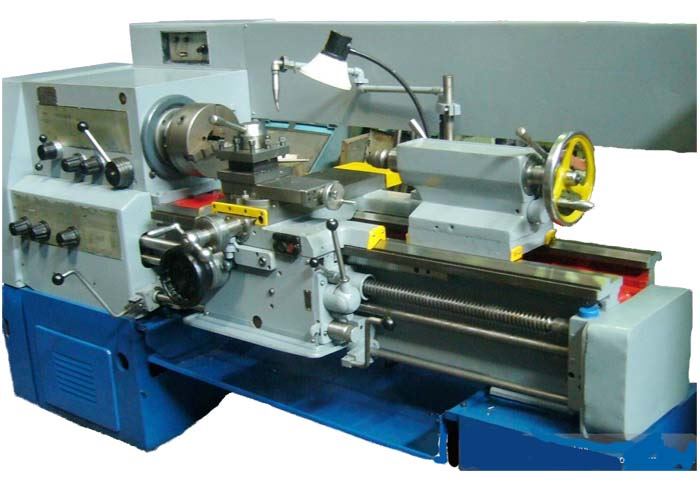

Токарно-винторезный станок 1В62Г

Токарно-винторезный станок 1В62Г

Паспорт на токарно-винторезный станок 1В62Г

  1. Название книги: пособие по работе станка (1В62Г.00.000РЭЗ)
  2. Дата выпуска: 1983г.
  3. Экземпляры изданий: 1
  4. Число страниц: 93
  5. Цена: по договоренности

Скачать паспорт (инструкцию по эксплуатации) станка 1В62Г

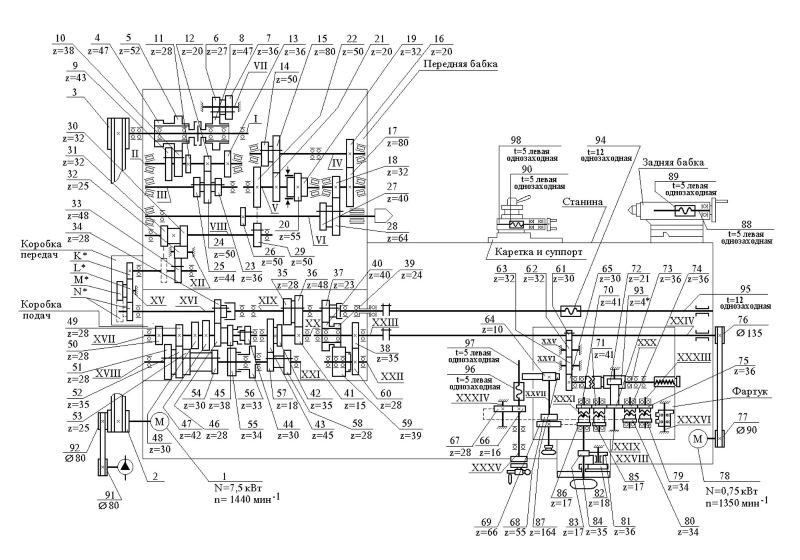

Кинематическая схема станка 1В62Г

Кинематика токарно-винторезного станка 1В62Г дает возможность запустить в движение как основной привод (вращение шпинделя, подачу суппорта), так и вспомогательные: ускоренный подвод суппорта, реверс оборотов и другие. Вращение шпинделя достигается за счет клиноременной передачи от двигателя 1 через шкивы 2 и 3 на шкив шпинделя, затем шпиндель крутится через шестерни коробки скоростей. Движение суппорта происходит через вал 12 от коробки подач и оно синхронно связано с коробкой скоростей через ряд шестерен и промежуточных валов.

Кинематическая схема станка 16в20

Кинематическая схема станка 16в20

В левой тумбе станины находится резервуар для масла, в котором встроен масляный насос для подачи масла в узлы станка. В правой тумбе установлен насос для воды, которая стекает и собирается в нижней нише станка. Она же служит основанием для установки станины. На ней же сбоку крепится двигатель передачи ускоренного движения суппорта за счет кронштейнов. Двигается суппорт через ходовой вал 5 и винт 4, а они прикрыты кожухами 1 и 14. При обработке деталей над впадиной, возможно перемещение верхней каретки в нужном направлении. Перед тем, как начать обрабатывать заготовку с диаметром 445 мм, нужно снять защитный мостик (22). Он крепится на направляющих станины потайными болтами (23) и штифтами (24).

Мостик нужно беречь от забоин, сколов, вмятин и поэтому хранить рекомендуется на алюминиевой или деревянной подставке.

При установке переходной планки на место, затягивать болты нужно осторожно, крест — накрест, чтобы не было перекоса.

Под направляющей находится рейка, собранная из частей, и через неё осуществляется движение суппорта во время работы.

Используются такие станки на промышленных и сельскохозяйственных предприятиях, а также, из-за сравнительно небольшого веса (2430 кг), в ремонтных мастерских.

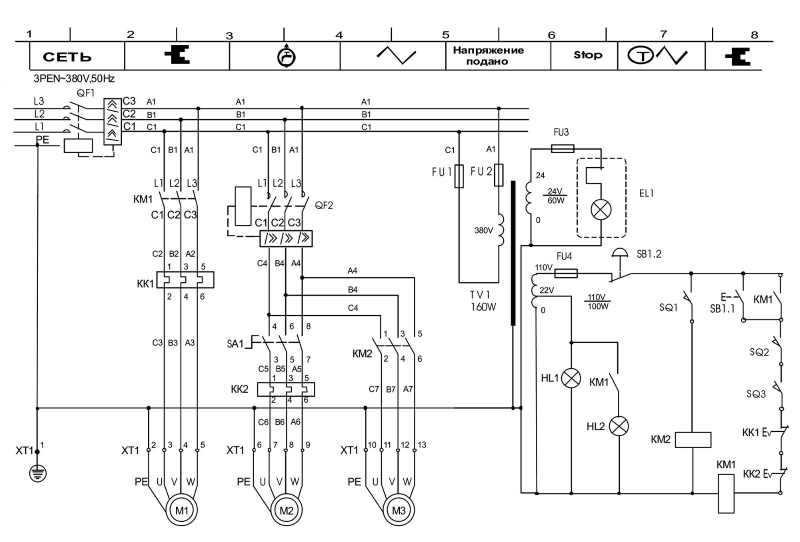

Электрическая схема станка 1В62г

Электрическая схема станка 1В62г

 Основные технические характеристики токарного-винторезного станка 1В62Г:

Кроме базового параметра 1В62Г, завод выпускал станки и других модификаций: 16В20; 1В625М.

  1. Класс точности-8. На таких станках можно обрабатывать детали с высокой точностью, до нескольких микрон, что позволяет обходиться без шлифования заданных поверхностей (например, шейки под посадку подшипника)
  2. Определяющие размеры:
    1. Максимальные размеры обрабатываемых деталей в мм:
      • над поверхностью станины 445;
      • выше суппорта 220 до 290;
      • с учетом впадины в станине 620;
    2. детали можно точить длиной не более 1500 мм

Отличительные характеристики токарного станка 1В62Г:

  • шпиндельный узел собран на подшипниках скольжения, что позволяет точить детали с высокой точностью. Также предусмотрена регулировка специальными гайками;
  • конструкция шпинделя позволяет менять патроны для зажима деталей универсальный механический, трех или четырех кулачковый на патроны с гидравлическим и воздушным зажимом. А такая замена позволяет использовать станки такой группы в мелко и крупно — серийном производстве;
  • благодаря кинематической схеме коробки скоростей, шпиндель имеет 21 скорость вперед и 12 назад от 10 до 1400 об/мин;
  • размер внутреннего конуса в шпинделе морзе-5. Это позволяет обрабатывать детали без патрона, только путем зажатия между центрами в шпинделе и в задней бабке.
  • на суппорте находятся «салазки» с резцедержателем. Независимо от него они позволяют производить коническую обработку деталей за счет поворота каретки на определенный градус.

Кроме выемки и нарезания дюймовой резьбы, эти и другие модифицированные станки этой группы обладают еще одной особенностью: на них установлен фартук с электроприводом. То есть, ускоренное движение суппорта происходит от кнопки, расположенной на рукоятке переключения подачи.

Таблицы токарно-винторезного станка 1В62Г

Основные узлы

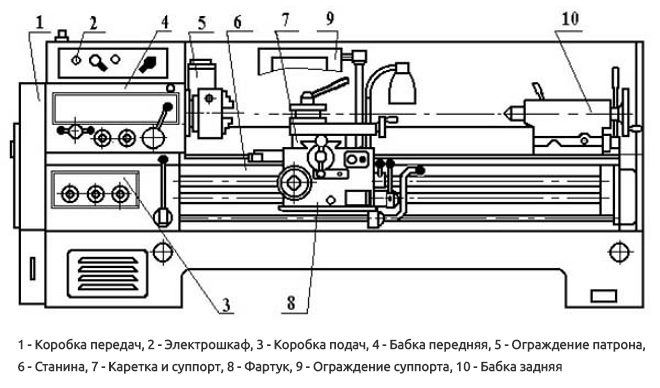

Основные узлы станка 1В62Г

Основные узлы станка 1В62Г

  1. Станок имеет литую чугунную станину (6) с двумя тумбами. Профили направляющих станины формы Т-образной с одной стороны, а с другой «ласточкин хвост», имеют клинья для регулировки. В совокупности это позволяет жестко удерживать суппорт, тем самым повышается класс точности в сравнении с другими станками, у которых профили простые призматические.
  2. Слева на станине смонтирована передняя бабка (4), в которой размещена коробка скоростей. На ней находятся рукоятки для переключения скоростей и подач. Переднюю бабку можно разворачивать в пазах, что дает смещение центра и обтачивание пологих конусов.
  3. Справа на станине располагается подвижная задняя бабка (10). Посредством вращающегося центра в пиноли бабки прижимаются и обрабатываются длинные заготовки. Бабка обеспечена механическим зажимом и плавным перемещением за счет воздушной подушки. Благодаря коническому отверстию в пиноли задней бабки, в неё можно вставлять сверла, зенковки, метчики, развертки и центра вращающиеся и неподвижные. Это позволяет производить сверление, зенкерование и поджим детали.

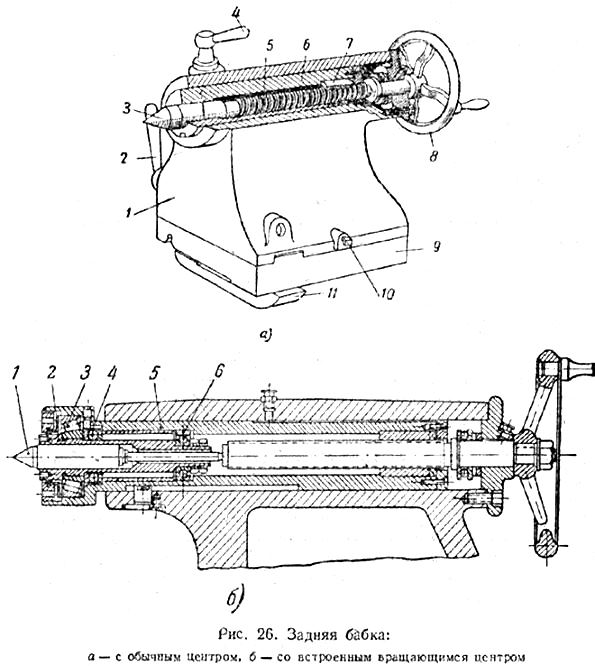

Задняя бабка станка 1В62Г

Задняя бабка станка 1В62Г

  1. Снизу посередине смонтирован фартук (8). Он передает движение суппорта, а также с помощью винта позволяет нарезать резьбу в деталях
  2. Над фартуком располагается каретка и суппорт (7), на них расположен резцедержатель с поворотной головкой
  3. Ограждение патрона и суппорта (5 и 9) служат для защиты токаря от стружки и охлаждающей жидкости
  4. Электрошкаф (2) находится за станком. В нем собраны все органы управления по электрической части

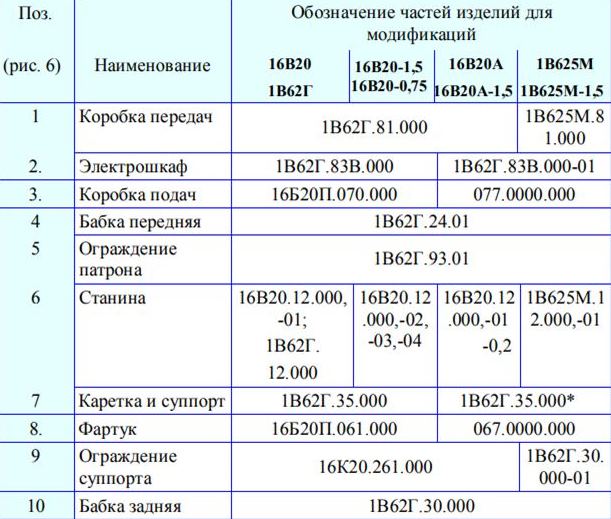

Обозначение частей изделий для модификаций

Обозначение частей изделий для модификаций

Для сборки узловых частей аппарата применены высококачественные материалы из стали и чугуна, станина имеет шлифованные поверхности, что увеличивает срок службы и позволяет производить ремонты по плану, предусмотренному заводом изготовителем.

Коробка передач, фартук и коробка подач снабжены принудительной смазкой, что увеличивает срок службы трущихся частей.

Таблица для нарезания резьбы токарного станка 1В62Г

На токарном станке для нарезки резьбы нужно настроить шестерни коробки подач и шестерни гитары подач, чтобы они вошли в зацепление. Эта синхронность настраивается так, чтобы движение резца на суппорте образовывало профиль зуба за один оборот шпинделя. Для этого существуют таблицы нарезания резьбы, по которым с помощью рукояток и рычагов настраивают различные комбинации зацепления шестерен.

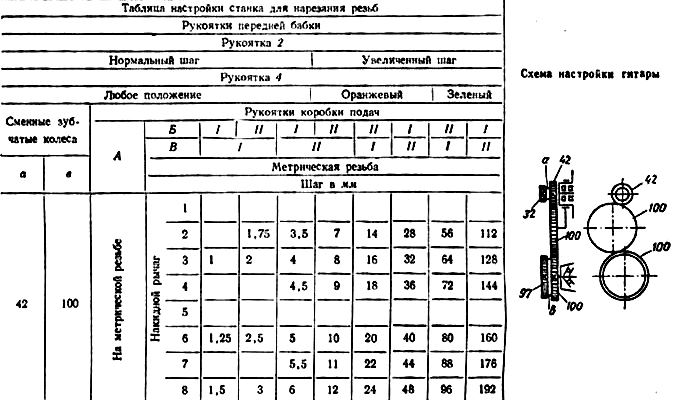

Таблица настройки станка для нарезания резьб

Таблица настройки станка для нарезания резьб

Полезно знать. Дюймовую резьбу, с нитками 11 и 19 можно нарезать, не перестраивая шестерни в блоке сменных шестерен. Это является особенностью этой модели.

На станке имеются 3 трех фазных двигателя:

  • для основного привода 7,5 кВт;
  • для движения суппорта
  • для охлаждающей жидкости.

Защитные кожуха и блокировки на токарно-винторезном станке 1В62Г

Виды защиты:

У токарно винторезного станка 1В62Г, благодаря своим конструктивным характеристикам, существует ряд блокировок и защитных кожухов, тем самым увеличивается степень защиты работы токаря и обслуживающего персонала

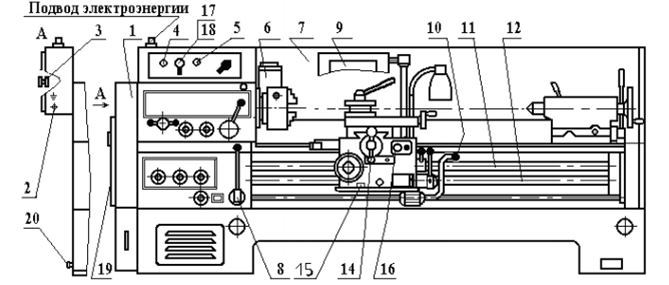

Защитные кожуха и блокировки на станке 1В62Г

Защитные кожуха и блокировки на станке 1В62Г

  • 1 и 13 — защитные кожуха ременных и зубчатых передач;
  • 3 — замок электрошкафа, открываемый специальным ключом;
  • 4 — лампа, загорающаяся при включении станка;
  • 6 — ограждение патрона. Станок не будет работать, если кожух открыт;
  • 7 — защитный экран со стеклом, предохраняющий от разлетающейся стружки и охлаждающей жидкости;
  • 9 — защитный экран суппорта. Он защищает токаря от стружки и эмульсионной жидкости;
  • 11 и 12 — защита ходового вала и ходового винта;
  • 14 — механизм отключения перемещений вручную в момент работы подачи;
  • 15 — устройство, защищающее кинематику фартука от перегрузки;
  • 16 — кнопка стоп аварийного отключения главного двигателя.

Станки этой группы подразделяются на универсальные и специализированные. Специализированные агрегаты применялись (и применяются) в промышленности, где необходимо крупно — серийное производство. Например, при обтачивании различных деталей для военной промышленности, осей в вагонном хозяйстве. Зажимы заготовок для ускорения делают гидравлическими или воздушными.

Универсальные станки служат для точения различных поверхностей, нарезания канавок, резьбы. На них можно сверлить, зенкеровать, а применяя различные приспособления, даже фрезеровать, долбить, шлифовать. Конечно, это оправдывается лишь в случае, когда нет подходящего оборудования.
