Станок токарно-винторезный 1М63Н предназначен для всех видов обработки поверхностей вращения заготовок, включая выполнение конусов и нарезание резьб большинства принятых стандартов с одним или несколькими заходами.

В отличие от предшественника марки 1М63, токарно-винторезный станок 1М63Н имеет улучшенные характеристики и способен обеспечивать нормальную точность геометрических размеров при обработке деталей (индекс Н в конце наименования).

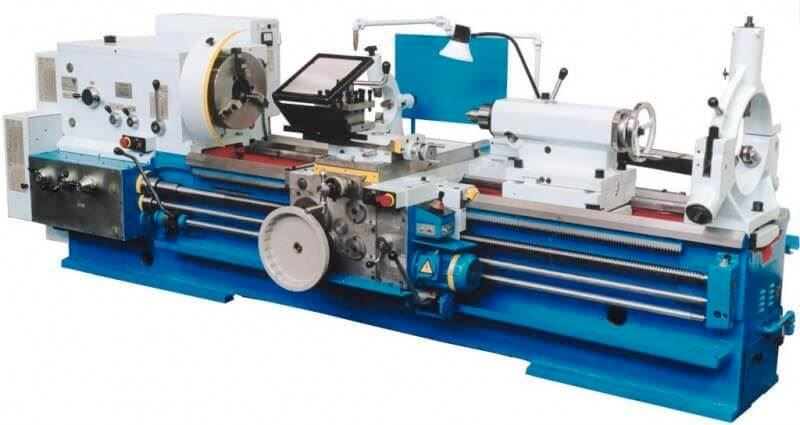

Токарно-винторезный станок 1М63Н

Токарно-винторезный станок 1М63Н

Универсальное оборудование для токарных работ предпочтительно для использования на любых машиностроительных и ремонтных предприятиях, как для единичного, так и штучного (мелкосерийного) типов производства. По желанию заказчика производитель может выпускать станки в восьми вариантах, которые различаются максимально возможной длиной заготовки (расстояние между центрами) – от 750 до 10000 мм. Для обработки длинных заготовок в комплект поставки входят люнеты, подвижный и неподвижный с максимальным диаметром заготовки 150 и 250 мм соответственно.

Высокая степень механизации, надежность, блокировка от неправильных действий в сочетании с удовлетворительной точностью обработки, делают данный станок достаточно востребованным оборудованием.

Технические характеристики

Паспорт данного токарно-винторезного станка 1М63Н  содержит в себе следующие характеристики:

  • Максимальный используемый диаметр заготовки:
    • 630 мм при обработке обработка торцов изделия;
    • 350 мм при обработке цилиндрических поверхностей;
    • Диаметр внутреннего отверстия для размещения длинных труб и прутков в центре шпинделя – 105 мм;
  • Таблица резьб:
    • от 1 до 224 мм  — предельные размеры метрической резьбы;
    • от 28 до 0.25 ниток на дюйм – дюймовая резьба;
    • от 0.5 до 112 питч – питчевая резьба;
    • модуль от 56 до 0.25 – модульная резьба;
  • Наименьшая частота вращения заготовки – 10 об/мин (18 об/мин при обратном вращении);
  • Наибольшая частота вращения заготовки – 1250 об/мин (1800 об/мин при обратном вращении);
  • Стандартный для обычной комплектации диаметр трехкулачкового патрона 400 мм;
  • Конус шпинделя – Морзе 6;
  • Количество передач – 22 для прямого вращения и 11 передач обратного вращения;
  • Высота резца – 32 мм;
  • Количество позиций резцедержателя – 3;
  • Мощность привода (асинхронный трехфазный электродвигатель) составляет 15 кВт, что в сочетании с высокой жесткостью конструкции позволяет применять для точения обрабатываемых деталей инструмент избыстрорежущей стали или со сменными твердосплавными вставками на высоких скоростях обработки;
  • Масса станка – от 4200 до 13200 кг.

Скачать паспорт (инструкцию по эксплуатации) nокарно-винторезного станка 1М63Н

Как видно из описания характеристик, скорость обратного вращения шпинделя, а соответственно и скорость подачи, больше, чем в прямом направлении. Данное качество позволяет сократить время выполнения операций по нарезанию резьбы.

Конструкция

Основу токарно-винторезного станка 1М63Н составляет литая чугунная станина с двумя или тремя тумбами для установки на опорной поверхности (в зависимости от длины станка). Две призматические рабочие направляющие, расположенные на станине, служат для передвижения каретки суппорта, а также регулировки положения задней бабки.

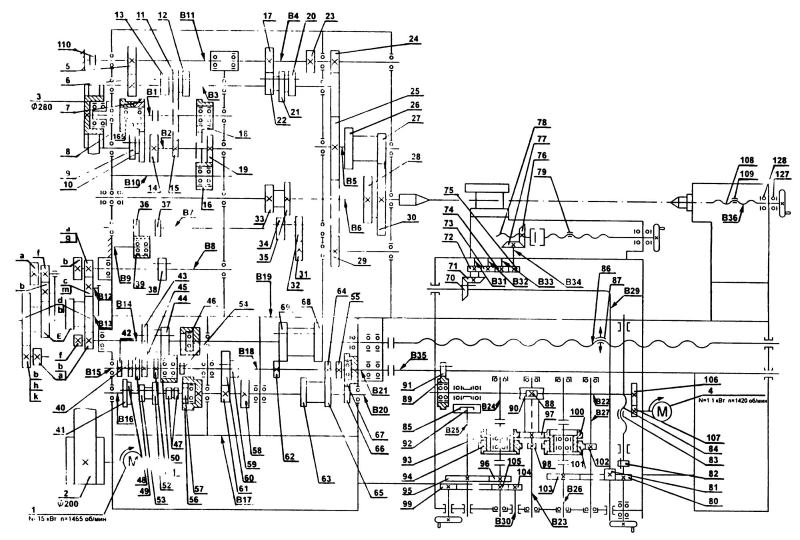

Кинематическая схема токарно-винторезного станка 1М63Н

Кинематическая схема токарно-винторезного станка 1М63Н

Внутри корпуса станины под рабочей областью выполнены люки для удаления стружки и вывода охлаждающей жидкости. Охлаждающе-смазывающая жидкость используется многократно, благодаря возвращению в емкость через систему фильтров.

Крайние (передняя и задняя) тумбы станины полые. В передней (левой) расположен двигатель основного привода, в задней (правой) располагается электродвигатель насоса и бак с охлаждающей эмульсией.

На задней стенке передней бабки находится блок сменных шестерен (гитара) для передачи и регулировки вращения от передней бабки на вал подач. Наборы сменных шестерен позволяют перестраивать станок на выполнение нарезки резьб допустимых типов.

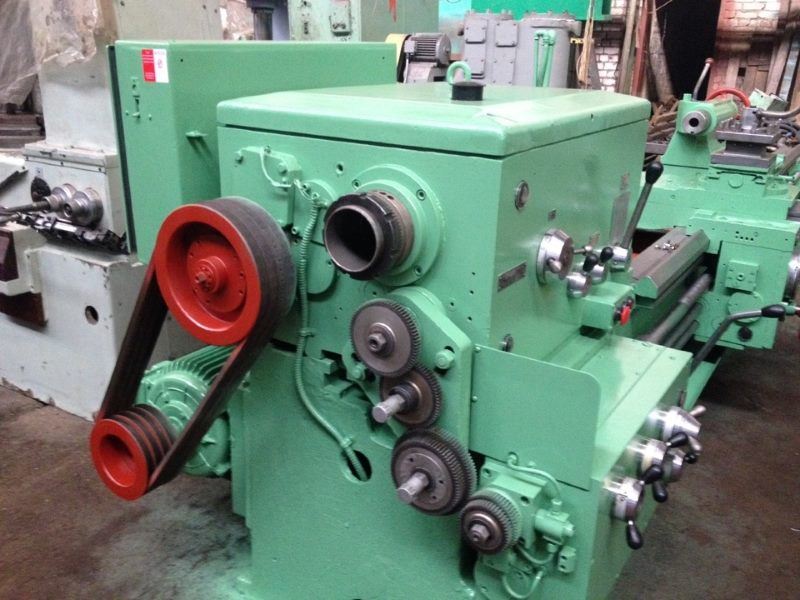

Гитара токарно-винторезного станка 1М63Н

Гитара токарно-винторезного станка 1М63Н

Смазка шестерен токарно-винторезного станка 1М63Н и его опорных подшипников производится автоматически при помощи механического масляного насоса с приводом от главного вала передней бабки.

Применяемая для изготовления шестерен высококачественная легированная сталь, термообработанная после изготовления деталей, позволяет сохранять точность обработки заготовок на протяжении всего срока службы станка.

Органы управления

Большинство органов управления токарно-винторезного станка 1М63Н сосредоточены на передней бабке, каретке и фартуке суппорта. Движение суппорта в рабочих направлениях может осуществляться как механическим приводом, так и вручную. Установленные обгонные муфты позволяют включать быструю подачу суппорта, не останавливая станка. Имеется электрическая блокировка для исключения возможности быстрой подачи при сцепленной гайке ходового винта.

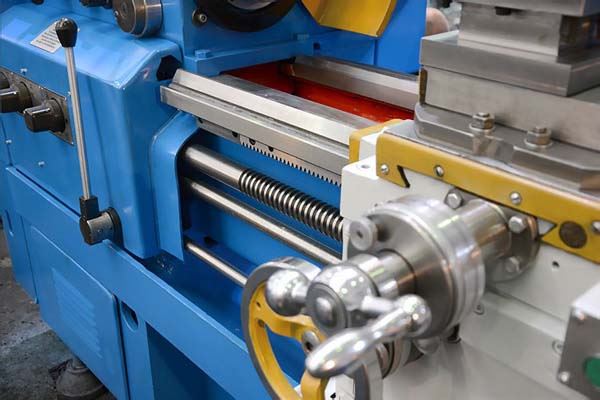

Суппорт токарно-винторезного станка 1М63Н

Суппорт токарно-винторезного станка 1М63Н

Подключение и безопасность

Электрическая схема токарно-винторезного станка 1М63Н рассчитана на подключение к трехфазной электрической сети переменного тока 380 А промышленной частоты 50 Гц. Обязательно наличие защитного заземления для соблюдения требований электробезопасности.

Электросхема станка состоит из трех двигателей:

  • Главный привод;
  • Привод подач суппорта (каретки) с повышенной скоростью;
  • Насос подачи смазывающе-охлаждающей жидкости.

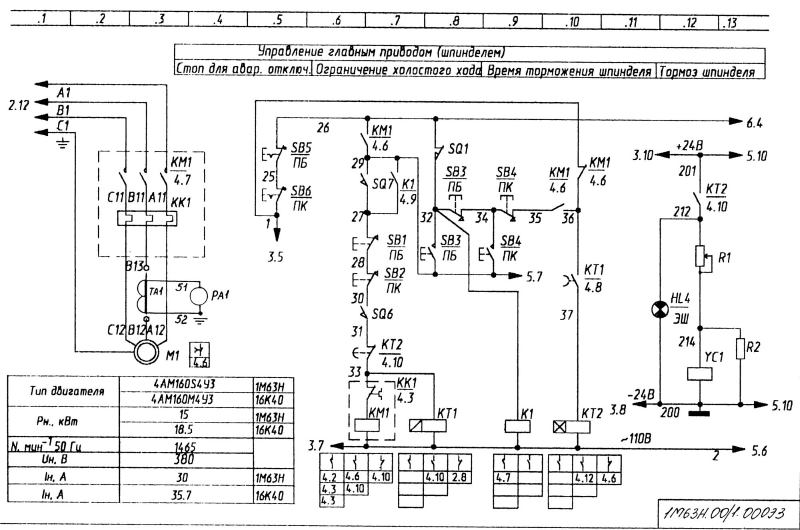

Электрическая схема токарно-винторезного станка 1М63Н

Электрическая схема токарно-винторезного станка 1М63Н

Все двигатели трехфазные асинхронные, управляемые при помощи мощных контакторов, связанных с органами управления станка.

Остановка вращения шпинделя при выключении осуществляется электромеханической фрикционной муфтой.

Для увеличения безопасности при работе со станком, элементы схемы управления питаются переменным напряжением 110 В. Для этой цели станок имеет понижающий трансформатор. С этого же трансформатора выходит постоянное напряжение 24 В через полупроводниковый выпрямитель также для работы схемы.

Для освещения рабочего места предусмотрено подключение лампы освещения 24 В мощностью 60 Вт.

Элементы электросхемы расположены в шкафу на задней стенке передней бабки.

Для предотвращения несчастных случаев на токарно-винторезном станке 1М63Н установлены несколько блокировочных концевых выключателей, которые не разрешают работу двигателя в таких ситуациях:

  • При открытии дверцы электрического шкафа;
  • При поднятом защитном кожухе шпинделя;
  • При открытом кожухе гитары.
