Всё оборудование на предприятиях проходит обязательную классификацию по мощности двигателя, времени его допустимой работы и просим техническим характеристикам. Классификация токарных станков по металлу проводится ещё по нескольким критериям:

  • классу точности;
  • весу;
  • степени автоматизации;
  • гибкости производственной системы;
  • специальному назначению в обработке металла;
  • универсальности или узкой направленности агрегата в выполнении операций по металлу.

Для обработки металла используется целый ряд токарных станков. По классификации ЭНИМС все виды токарных станков по металлу относятся к 1 группе. Оборудование делится на группы, всего их 9. Группы объединяют оборудование, предназначенное для обработки металла, по конструкции и назначению.

От задач, которые выполняются на конкретном станке и тяжести деталей, зависит, в каком режиме он работает, что влияет на количество автоматических функций станка и его комплектацию. От этого зависит и разбивка оборудования на группы.

Нет такой задачи по обработке металла, которую невозможно выполнить на токарном станке в ручном или автоматическом режиме. Но есть ещё и группы вспомогательных станков с ограниченными возможностями, предназначенными для выполнения узкого спектра задач, а есть почти универсальные, такие как винторезные. Их возможности ограничиваются весом и размером обрабатываемых деталей.

К 1 группе относятся токарные станки по металлу:

  1. одношпиндельные автоматические и полуавтоматические.
  2. многошпиндельные автоматические и полуавтоматические.
  3. револьверные многошпиндельные автоматические токарные установки.
  4. сверлильно-отрезные;
  5. карусельные;
  6. винторезные;
  7. многорезцовые;
  8. специализированные;
  9. разные.

Подгрупп в  1 группе токарного оборудования тоже получилось 9, как и групп классификации станков по металлу. Виды токарных работ самые разнообразные, но обойтись при работе по металлу без остальных станков практически невозможно. К ним относятся:

  • сверлильные и расточные, относящиеся ко 2 группе.
  • шлифовальные, полировальные, доводочные – 3 гр.
  • комбинированные – 4 гр.
  • для обработки резьбы и зубчатых поверхностей – 5 гр.
  • фрезерные – 6 гр.
  • строгальные, долбёжные, протяжные – 7 гр.
  • разрезные – 8 гр.
  • самая широкая группа № 9 – разные. в этой группе собрано оборудование для обработки труб и муфт, обдирочные агрегаты, испытательные, делительные, балансировочные.
Расшифровка обозначений токарных станков по металлу

Расшифровка обозначений по классификации ЭНИМС токарных станков по металлу

Токарные станки получили место в верхней строчке таблицы потому, что остальные станки по металлу производят для них заготовки или выполняют последующие работы, после токарных операций.

Как работает токарный станок

Принцип работы токарного станка заключается в следующем:

  • вращение заготовки на станке осуществляет шпиндель или планшайба, которые получают вращение через коробку скоростей, ременную передачу от электродвигателя;
  • амплитуду подач определяет скорость суппорта с закреплёнными резцами в резцедержателе;
  • независимо от типа автоматизации станка – автоматического или полуавтоматического, он может быть с горизонтальной или вертикальной компоновки. Такую классификацию токарные станки получили от положения шпинделя, от которого зависит положение заготовки при обработке.
  • на вертикальных станках ведутся работы по металлу на тяжёлых широких, но не длинных деталях.
  • длинные детали с небольшим и средним диаметром обрабатываются в горизонтальном положении.

Чем больше на станке возможностей для установки дополнительного оборудования, тем шире его технологические возможности.

Схемы популярных станков

Как видно по схеме, токарно-винторезные станки стоят на 6 позиции 1 группы. Но встречаются они более часто, чем остальные ввиду их постоянной необходимости на предприятиях и в экспериментальных цехах, специализирующихся на обработке металлических деталей.

Токарно-винторезный 16К20 применяется для выполнения основных токарных работ различной сложности. Базовая модель производится в 4 вариантах. Разница станков в расстоянии между центрами. В различных модификациях этот промежуток может быть 71, 100, 140 и 200 см. Подобное варьирование рабочей длины повлекло за собой и другие конструктивные изменения для упрощения в обработке однотипных по весу, длине или диаметру деталей. На базе 16К20 разрабатывались и другие модели. Их буквенное обозначение указывает на модернизацию базовой модели:

  1. 16К20Г — с выемкой в станине.
  2. 16К25 – облегчённая модель, предназначенная для изготовления деталей из заготовок диаметром до 50 см. Расположение заготовки над станиной — горизонтальное.
  3. 16К20П – имеет повышенный класс точности, благодаря специальным подшипникам.

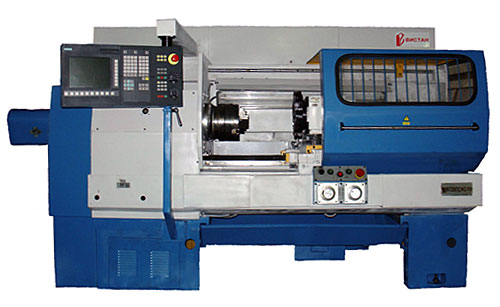

  4. 16К20Ф3 — с числовым программным управлением.

Видео 16К20Ф3

На этой основе создаются и другие токарно-винторезные модели для обработки металла. Схема станков общая, но при необходимости она дополняется необходимыми заказчику функциями. На станках, выполненных на основе 16К20 можно обрабатывать металлы разной степени податливости к обработке, в том числе и из закалённого металла. Мощность привода регулируется, при работе с твердыми сплавами возрастают энергетические затраты оборудования.

Больше всего операций по обработке металла выполняется  на токарно-винторезных станках, у которых схема компоновки имеет довольно сложную конструкцию.

Основные узлы токарного станка:

  1. станина;
  2. фартук;
  3. шпиндельная (передняя) бабка;
  4. суппорт;
  5. задняя бабка.

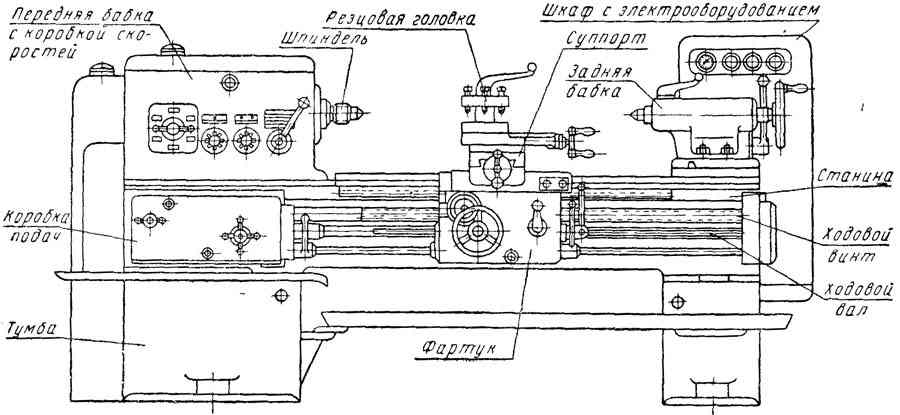

Основные узлы токарно-винторезного станка

Основные узлы токарно-винторезного станка

На первый взгляд основных деталей немного, но для управления ими, в конструкции токарного оборудования имеется:

  • фрикционная муфта отвечает за вращение шпинделя;
  • вариаторы предназначаются для изменения частоты вращения шпинделя;
  • автоматические выключатели;
  • рукояти, маховики, зажимы для ручного перемещения, закрепления и включения механизмов.

Типы токарных станков отличаются друг от друга по назначению, технических характеристик, компоновке и др.

Обозначение точности

Точность станков по ЭНИМС указывается в названии в конце аббревиатуры кириллическими буквами:

  • Н – указатель нормальной точности;
  • П – говорит о повышенной точности станка;
  • В – обозначает высокую точность;
  • А – обозначение особо высокой точности;
  • С – станок с сверх точности.

Классификация по весу:

  • Лёгкими считаются токарные станки с весом до 1 тонны — (< 1 т);
  • К средним относятся агрегаты от 1 до 10 тонн, в этой категории находятся винторезные — (1-10 т);
  • Тяжёлые – это те станки, масса которых превышает 10 тонн — (>10 т);
  • С весом свыше 100 тонн – это станки уникальные — (>100 т).

В скобках дано обозначение, которое встречается в маркировке станка.

Описание некоторых групп токарных станков

Лобовые станки

Токарные лобовые станки созданы для изготовления деталей до 4 метров в диаметре. Назначение станков, имеющих такие технические характеристики, для вытачивания на них цилиндрических и конических деталей. Но так же на широких заготовках, размещаемых на планшайбе, могут проводиться и другие работы по металлу, такие как нарезание бороздок, выборка фасок и многое другое. На лобовых станках производятся  тяжёлые и разнообразные работы, что накладывает отпечаток на его технические характеристики. Токарно-винторезные станки по сравнению с лобовыми имеют более сложную конструкцию.

Рабочая часть лобового станка состоит из:

  • плиты;
  • суппорта и его основания;
  • передней и задней бабок;
  • планшайбы.

Токарно-карусельные станки

Схема карусельных станков немного сложнее. Он имеет:

  • станину;
  • планшайбу;
  • пульт управления;
  • револьверную головку с несколькими позициями (например, 5);

Оснащён:

  • вертикальным револьверным суппортом;
  • двумя коробками передач;
  • траверсами;
  • боковым суппортом;
  • 1 или 2 стойками (в зависимости от конструкции и назначения):
  • маховичком и боковым маховичком;
  • держателем резцов на 4 предмета.

На токарно-карусельных станках обрабатываются детали диаметром от 2 метров. Каждая из моделей токарно-карусельных станков может обрабатывать заготовки различного диаметра. Увеличение диаметра заготовки в 1,26 раза требует увеличения рабочей площади станка. Массово производились 6 видов карусельных станков, со схожими технические характеристики, которые могли обрабатывать заготовки следующих размеров:

  1. 2-метровые;
  2. 2 м 52 см;
  3. 3 м 18 см;
  4. 4 м;
  5. 5 м 4 см;
  6. 6 м 35 см.

При необходимости производства деталей превышающих показатель 6,35 метра, на заказ изготавливаются специализированные станки с уникальными техническими характеристиками. Высчитать необходимый размер рабочей площади следующей в ряду модели не сложно, достаточно предыдущее значение умножить на 1,26.

Револьверные токарные станки

На токарно-револьверном оборудовании изготавливаются детали из заготовок прутков. На станках имеется возможность изготавливать детали сложной формы по индивидуальному чертежу. Классификация револьверных станков осуществляется в зависимости от способа крепления заготовок на шпинделе:

  1. прутковый;
  2. патронный.

Почти все операции, что выполняют токарно-винторезные станки, можно производить и на револьверном, с той только разницей, что в револьверной головке поперечных суппортов можно закрепить сразу несколько инструментов, в необходимой для работы последовательности. Токарно-винторезные станки такой возможности не имеют, все последующие виды обработки проводятся на них после смены резца по окончанию предыдущей операции. Делать работу инструментами можно поочерёдно, а некоторые операции могут проводиться параллельно друг другу.

Револьверные головки некоторых станков этого типа устроены так, что одно гнездо может удержать сразу несколько  резцов. Ход каждого инструмента ограничивается упором.  Кроме ограничения хода, они выполняют функцию выключателя передач суппорта. Отработав, запрограммированный цикл, головка проворачивается и в рабочем положении устанавливает необходимый на следующем этапе инструмент.

Видео обработки детали

На примере схемы 1Г340П видно, что по своей компоновке револьверные станки такие же,  как токарно-винторезные. Схоже и назначение станков этих видов.

Револьверные станки могут оснащаться головками, вращающимися в горизонтальной или вертикальной плоскости. Автоматические и полуавтоматические станки имеют похожие настройки револьверной головки перед работой. В этой категории токарного оборудования имеется еще классификация по количеству шпинделей в конструкции станка.
