Станки токарной группы получили широкое распространение в машиностроительной и другой производственной промышленности, основное предназначение заключается в обработке тел вращения, некоторые варианты исполнения из-за внесенных изменений могут использоваться и для проведения иных операций, к примеру, нарезания резьбы или растачивание отверстий. ТВ-9 токарный станок предназначается для проведения всех видов токарных работ и нарезания резьбы. Применение современных технологий при производстве токарного станка ТВ-9 определяет высокую точность проводимых работ, при установке соответствующего режимам резания режущего инструмента оператор может выдерживать заданный параметр шероховатости. Модель применима в среднем и мелкосерийном, штучном производстве, имеет ряд отличительных признаков, о которых далее поговорим подробнее.

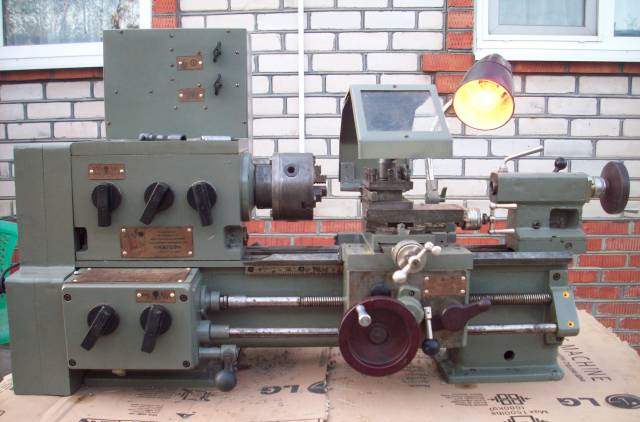

Внешний вид станка

Внешний вид станка

Технические характеристики

При выборе подобного оборудования первоначально уделяют внимание информации, которая заносится в паспорт.

Скачать паспорт (инструкцию по эксплуатации) станка ТВ-9

Технические характеристики следующие:

  1. Максимальный диаметральный размер заготовки: над суппортом составляет 100 мм, над станиной 220 мм. Данный момент определяет то, что станок токарно-винторезный ТВ-9 предназначен для точения относительно небольших заготовок.
  2. В центрах может устанавливаться заготовка длиной 525 мм, в патроне 500 мм.
  3. Винторезный станок серии ТВ имеет сквозное отверстие в шпинделе с диаметром 18 мм. Оно необходимо в случае, когда заготовка представлена длинным прутом.
  4. Есть возможность проводить регулировку скорости вращения шпинделя 6-тью передачами. Скорость вращения может устанавливается в пределе от 60 до 1000 об/мин.
  5. Вращение создает электродвигатель, работающий от стандартной трехфазной сети, мощность его составляет 11 кВт. Кинематическая схема представлена зубчатыми колесами, которые изготавливаются из нержавеющей стали.
  6. Есть и возможность использовать быструю подачу суппорта, которая имеет показатель в пределе от 0,1 до 0,32 мм/об.
  7. Настольный токарный станок ТВ-9 имеет вес 230 кг. При этом показатель может изменятся в зависимости от вида устанавливаемой оснастки.

Технические характеристики токарного станка ТВ-9 указывают на то, что он может устанавливаться как в частных мастерских, так и в заводских цехах. Конструкция имеет относительно небольшой вес, что обуславливает возможность установки без особой подготовки основания.

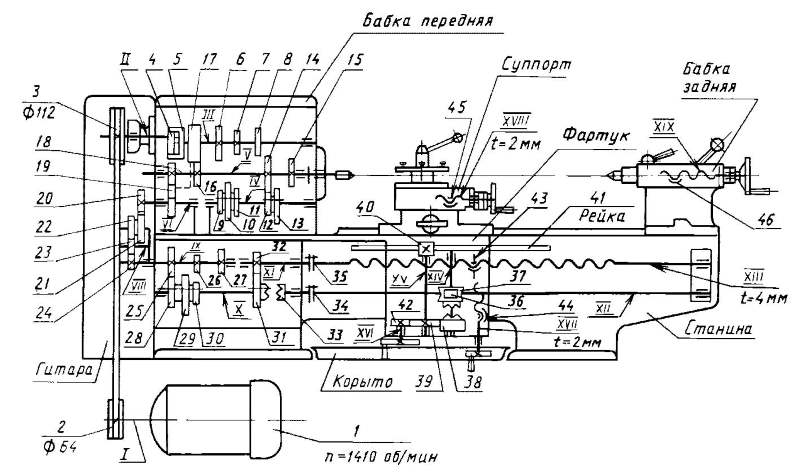

Кинематическая схема станка

Кинематическая схема станка

Конструктивные особенности

Проводя обзор настольного токарного станка ТВ-9, следует уделить внимание его конструктивным особенностям:

  1. Основой конструкции является станина.
  2. Устройство станка классическое, предусматривает наличие передней и задней бабки.
  3. Для подачи режущего инструмента имеется суппорт.
  4. Инструкция по эксплуатации предусматривает возможность проведения регулировки станка ТВ-9 для получения необходимой резьбы путем смены элементов гитары.
  5. На фартуке расположены основные элементы управления суппортом.
  6. Коробка подачи.
  7. Электродвигатель расположен в нижней части конструкции и спрятан в корпусе. Электрическая схема предусматривает управление многими параметрами путем переключения тумблеров, электрический шкаф находится в верхней части передней бабки.
  8. Для защиты мастера во время работы установлен небольшой защитный экран на суппорте, также есть светильник, который должен улучшить условия обработки при плохой освещенности рабочего места.

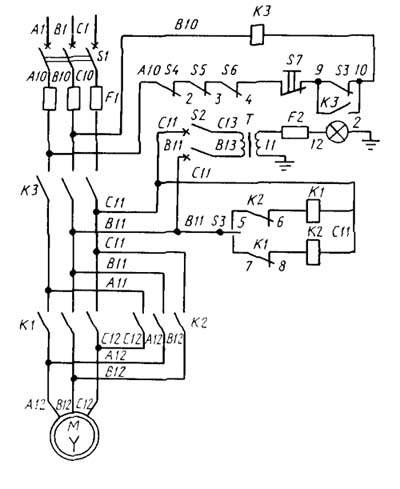

Электрическая схема станка

Электрическая схема станка

Токарный станок ТВ-9 производит Ростовский завод. Данный производитель специализируется на выпуске малогабаритных станков. В сравнении с аналогами ТВ-9 прост в эксплуатации, обладает высокой надежность и ремонтопригодностью.

Виды проводимых работ

Станок токарно винторезный ТВ-9 предназначен для проведения следующих работ:

  1. Создание цилиндрической и конической поверхности. Установленный лимб позволяет перемещать суппорт с режущим инструментом одновременно в продольном и поперечном направлении, за счет чего и получается коническая поверхность.
  2. Также при использовании специальной оснастки можно провести и сверление отверстий.
  3. Отрезание заготовок выполняется при установке отрезного резца и поперечной подаче.
  4. Инструкция по эксплуатации предусматривает возможность выполнения работы по нарезанию различной резьбы на цилиндрической поверхности. Для этого можно проводить настройки гитары сменных колес, которая спрятана в корпусе передней бабки.
  5. Подрезка торцов.

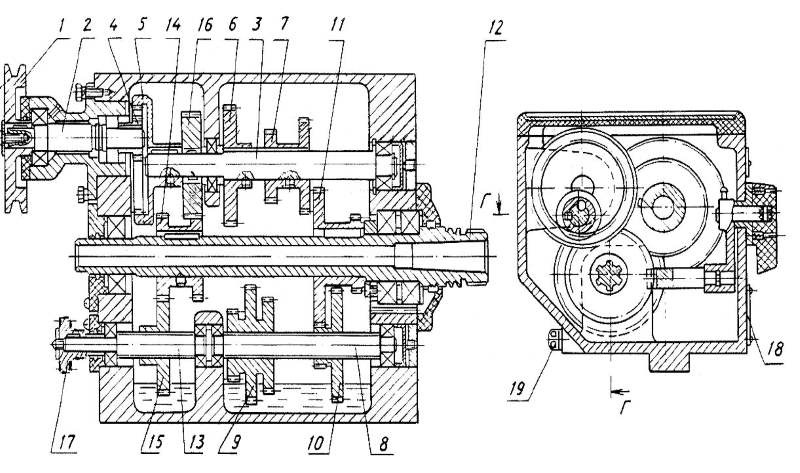

Передняя бабка станка ТВ-9

Передняя бабка станка ТВ-9

Электросхема станка ТВ-9 определяет присутствие функции быстрой подачи для ускорения процесса обработки. Назначение модели ТВ-9 токарной группы определяет ее широкую универсальность в применении. При этом она позволяет получать детали с высокоточными размерами и показателем шероховатости. Проведенные тесты указывают на то, что при установке резца с алмазной пластиной в качестве режущей кромки при обработке стали 45 показатель шероховатости не более Ra 0,2 мкм. При точении может использоваться система ручных подач, на органов управления которой нанесена измерительная шкала.

Особенности модели ТВ-9

ТВ-9 успешно пошел лабораторные исследования Минобороны РФ, что определяет высококачественную сборку и надлежащую надежность. Охарактеризовать ТВ-9 можно следующим образом:

  1. Рациональную компоновку.
  2. Оптимальное, продуманное расположение основных узлов и органов управления.
  3. Невысокая периодичность обслуживания.
  4. Надежность всех установленных узлов.
  5. Применимость при изготовлении высокоточных деталей.

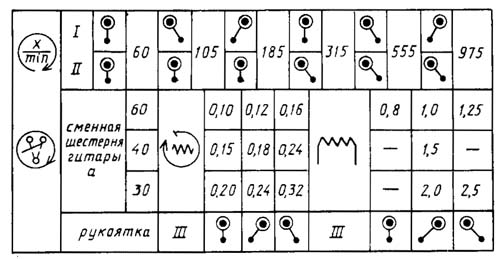

Механика станка ТВ-9

Механика станка ТВ-9

Также можно отметить тот момент, что в опорах шпинделя устанавливаются подшипники радиально-упорной группы. Высокая жесткость всей конструкции с вышеупомянутыми подшипниками обеспечивают гашение вибрационной нагрузки, в результате чего уменьшается степень брака при точении. При создании конструкции ТВ-9 учитывалась возможность его дополнительного оснащения для существенного расширения области применения. Описание производителя указывает на то, что модель можно уверенно использовать для обработки деталей, вес которых достигает 10 килограмм. При этом при установке износостойкого резца и выборе оптимальных режимов обработки исходя из материала заготовки за один проход можно провести снятие 4 мм на диаметр.

Информация о производителе

Ростовский завод был основан в далеком 1956 году. На сегодняшний день он входит в группу промышленных компаний КомТех, которая известна в сфере производства станков на протяжении последних нескольких лет. Продукция данного производителя хорошо известна на территории России и других стран СНГ, появившиеся ТВ-4 и ТВ-6 получили широкое применение и популярность практически сразу после поступления в продажу. Компания при проектировании своего оборудования уделяет особое внимание экономичности и достижению низкого уровня эксплуатационных расходов, что позволяет снизить себестоимость изделий и повысить эффективность труда. ТВ-9 отличается от своих аналогов показателем межцентрового расстояния. При изготовлении его основных узлов используются самые различные металлы. Примером можно назвать применение нержавеющей стали при создании корпуса некоторых агрегатов, чугуна при изготовлении станины. Для снижения показателя износа трущихся элементов они изготавливаются из конструкционной стали с повышенной износоустойчивостью, в область трения подается масло.
