Нарезание резьбы — обширная тема в металлообработке с использованием токарных станков. Эта технология применяется больше чем в 40% работ. От качества резьб зависит прочность соединения разъёмных элементов конструкций или механизмов. Подробнее об этом в статье.

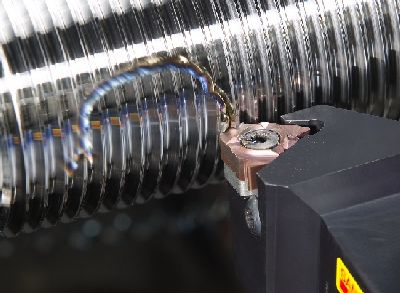

Нарезание резьбы на токарно-винторезном станке

Методы получения резьб

Резьбовые соединения используются в машиностроении и строительстве. Применение метизов с резьбой позволяет соединять детали механизмов и конструктивные элементы при строительстве посредством использования болтов, гаек, винтов, шпилек. Изделия с резьбой предназначены и для передачи усилий или движения в механизмах типа домкрат, редуктор, пресс, станок.

Схема нарезание резьбы метчиком

Схема нарезание резьбы метчиком на токарном станке

Домкраты и ходовые винты изготавливают с трапецеидальной резьбой.

Существуют следующие способы изготовления резьб:

  • вручную (метчиком или плашкой);
  • на станках:
    • токарно-винторезном (мод. 16К20);
    • резьбонакатных с применением роликов и плоских плашек;
    • фрезерных (мод. РТС 161Ф4) для получения резьб с большой величиной шага;
    • шлифовальных с использованием кругов с заданным профилем для изготовления мелких и точных резьб;
    • винторезных (мод. 1622);
    • для нарезки резьб на гайках (мод. 2064);
    • обеспечивающих вихревое нарезание резьб с использованием многорезцовых головок.

Вихревое резание обеспечивается 4 резцами, расположенными во вращающейся головке, от своего двигателя. Это приспособление закрепляют на суппорте токарного станка. За счёт поочередного врезания резцов обеспечивается высокая скорость обработки, так как резцы нагреваются незначительно. Этим же обеспечивается меньшая шероховатость получаемой резьбовой поверхности и повышенная точность профиля.

Видео нарезании резьбы на токарно-винторезном станке 1К62

Классификация резьб

Резьба — это винтовая линия, образуемая на поверхности тела вращения вершиной выступа определенной формы. Расстояние между близлежащими выступами равно шагу резьбы. Форма выступа зависит от её вида. Между двумя соседствующими выступами находится впадина.

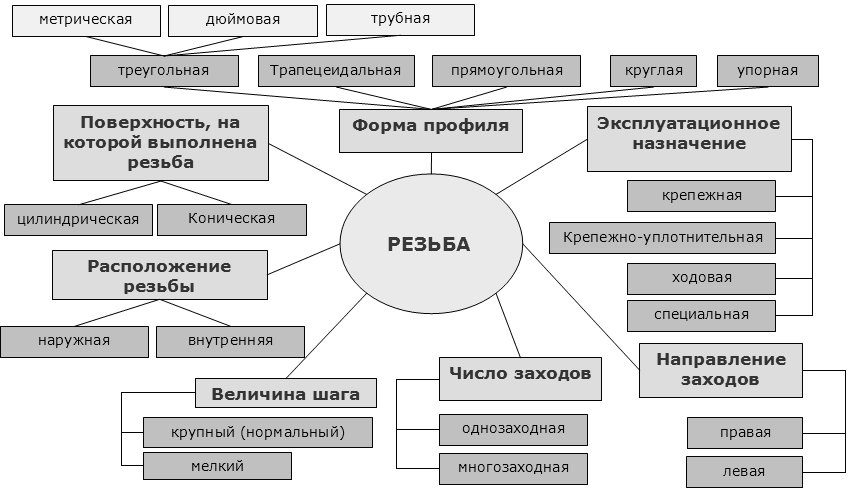

Классификация резьб

Классификация резьб

Виды резьбовых признаков:

  1. Направление винтовой линии:
    • правая (подъём её происходит слева направо, а завинчивание болта осуществляют по движению часовой стрелки);
    • левая (завинчивание происходит против движения часовой стрелки).
  2. Формы выступа в виде:
    • треугольника,
    • трапеции,
    • неравнобочной трапеции,
    • прямоугольника,
    • полукруга.
  3. Внешней поверхности детали (цилиндрической или конусной).
  4. Расположения на детали (внутренней или наружной).
  5. Число заходов (один, два, три);
  6. Назначение (крепежная и ходовая).

Резьбу подразделяют на виды:

  • с углом профиля:
    • 60⁰ (метрическая, коническая дюймовая);
    • 55⁰ (трубная цилиндрическая, трубная коническая);
  • упорную;
  • круглую;
  • трапецеидальной формы (угол 30⁰).

Трапецеидальной резьбе присуща большая прочность, чем прямоугольной, при меньшей трудоемкости изготовления. Назначение трапецеидальной резьбы — преобразование вращательного движения в поступательное.

Кроме этого, используют резьбу, называемую модульной. Её используют там, где передают вращение с червяка на червячное колесо, оси которых находятся под углом 90⁰.

 Расшифровка написания резьб

Резьба обозначается: М12х1,25–7Н. Это означает: метрическая внутренняя (7Н), диаметр 12 мм, шаг – 1,25 мм, поле допуска 7Н. Для наружной резьбы поле допуска записывают: 6h. Значение крупного шага в обозначении не приводится (М16–8g). Левой резьбе в обозначении добавляют буквы LH (М16–8g–LH). В ГОСТ 8724–81 приведена таблица, с указанием диаметра и шага нужного размера.

Инструмент для нарезания резьб

Плашка. На наружной поверхности резьба нарезается плашками. Их изготавливают в виде гайки. Для получения режущих элементов и отвода стружки в них просверлены отверстия. С каждой стороны плашка имеет режущие элементы, образующие заборный конус (угол 20⁰–30⁰). В средней части расположена калибрующая зона.

Плашку фиксируют в воротке при помощи винтов. Нужно после каждого оборота плашки поворачивать её назад на треть окружности. Это нужно для очистки отверстий от стружки и получения качественной резьбовой поверхности.

Метчик. Метчик используют для нарезания внутренней резьбы. Он имеет режущие кромки, получаемые при изготовлении продольных или винтовых канавок. Канавки формируют передние поверхности на зубьях. Рабочая зона метчика образует заборный и калибрующий участки. Заборный участок ещё называют режущим. Он конической формы и врезание происходит постепенно.

Различают ручные, машинные и гаечные метчики. Ручные метчики изготавливают одинарными и в комплекте: для чернового и чистового проходов при нарезании резьб. Комплект состоит и из 3 метчиков. Номер его указывают количеством круговых рисок на хвостовике (1 — черновой, 2 — получистовой, 3 — чистовой).

Наибольшая заборная часть у чернового метчика. Хвостовик у метчиков изготавливают в виде квадрата, чтобы передавать рабочее усилие воротком. Метчики подразделяют для нарезки резьб в сквозных и глухих отверстиях. Гаечные метчики изготавливают с прямым или изогнутым хвостовиком.

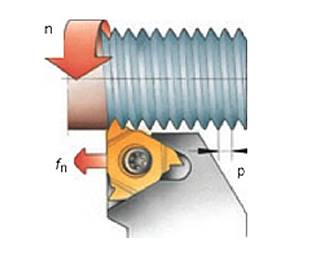

Резец. Резьба нарезается вершиной резца, закреплённого в суппорте, при перемещении его относительно вращающейся заготовки. При этом шаг резьбы, образуемый резцом, равен расстоянию между вершинами соседних выступов по оси детали.

Резцы для нарезки резьб конструктивно выполняют:

  • цельными (изготавливают из быстрорежущей стали или твердого сплава);
  • с напаянными пластинами из твердого сплава (ГОСТ 18885–73);
  • сборными с мехкреплением СМП (сменных многогранных пластин).

Резьбовой резец с напайной или сменной многогранной пластиной (СМП) должен иметь углы заточки, обеспечивающие получение соответствующего профиля на резьбе. Такие резцы используют для нарезания метрической и трапецеидальной резьбы.

Резцы с СМП используют на токарно-фрезерных станках с ЧПУ, которые могут обеспечить необходимые режимы резания и получение готовой детали за один цикл обработки (обрабатывающие центра).

Для обеспечения качества резьбы при её нарезании обязательно применяют СОЖ (эмульсию, сульфофрезол и другие).

Марки быстрорежущей стали для резцов: Р6М5К5, Р6М5, Р9М4К8, Р9К5, Р12Ф3, Р9М4К8.

Используемое оборудование

Резьбу нарезают вручную или на токарно-винторезных станках. При нарезке вручную используют тиски и инструмент: плашки и метчики. Нарезать резьбу с использованием токарно-винторезного станка 16К20 можно резцом, метчиком, плашкой и другими видами инструмента. На них осуществляют нарезку как наружной, так и внутренней резьб.

На коробке подач станка 16К20 расположена таблица, в которой указаны положения рукояток для того, чтобы настроить нужный шаг резьбы. Настройка режимов обработки позволяет получить качественную деталь. Технология использования резца предусматривает:

  • правильную его заточку;
  • настройку режимов работы станка;
  • правильную установку резца по центру детали с использованием приспособления — шаблона;
  • замер полученных размеров резьбовыми шаблонами или калибрами.

При резьбообразовании не допускаются: задиры, дробление, рваные нитки, риски.

Специальное приспособление или вихревые головки с отдельным приводом расширяют функциональные возможности токарных станков.

Токарно-револьверные станки повышают производительность обработки за счет сокращения времени на замену инструмента.
