Существенную часть станочного парка составляют устройства токарной группы. Они включают несколько типов станков, один из которых — лоботокарные модели. Далее приведено описание механизмов, рассмотрены их отличительные особенности, конструкция, назначение и т. д.

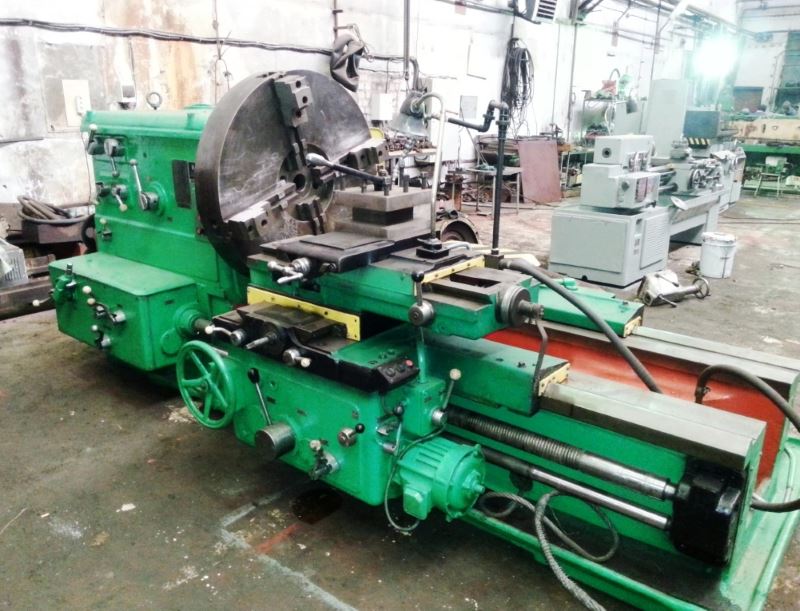

Лоботокарные станки

Лоботокарные станки

Общие особенности

Принцип функционирования токарных станков заключается во вращении шпинделя с заготовкой. Подачи в продольном и поперечном направлениях производятся движением суппорта с закрепленными в нем резцами, либо задней бабки, когда производится обработка концевым инструментом.

Данные приспособления служат для обтачивания различных поверхностей, создания канавок и отверстий различной формы, отрезки, накатывания рифленых поверхностей, сверления, зенкерования и растачивания, развертывания, нарезания резьбы разными способами у валов, втулок, дисков.

Токарные станки классифицируют на полу- и автоматические, на вертикальные и горизонтальные по расположению несущего устройства для фиксации заготовки и шпинделя. Вертикальные модели, к которым принадлежат и лобовые токарные станки, используют для тяжелых коротких предметов большого диаметра.

Отличия

От прочих моделей токарно-лобовой станок отличают следующие особенности:

  • отсутствие задней бабки;
  • высокое расположение центров;
  • короткая и невысокая станина;
  • ось вращения в горизонтальной плоскости;
  • размещение на шпинделе предметов большого диаметра;
  • невозможность размещения их в центрах;
  • планшайба большого диаметра (до 4 м);
  • небольшая скорость вращения шпинделя;
  • возможность проведения шлифовки;
  • суппорт и шпиндель приводятся раздельно.

Для примера далее рассмотрен лоботокарный станок модели 1А693. Мощность привода равна 30 кВт, частота вращения — 0,8 — 6,3 мин-1, масса — 58 т. Станок может обрабатывать предметы диаметром 3,2 м (столько составляет расстояние между центрами) массой до 16 т.

Конструкция

Лобовой металлообрабатывающий станок монтируют на основе из бетона, где размещают станину и тумбу, в которой находится привод, бабка, оснащенная шпинделем, и коробка передач. Суппорт с приспособлениями для фиксации резцов и фартук, оснащенный кареткой, размещены на станине. Переход к шлифовальным работам от токарных осуществляют путем замены резцедержателя шлифовальной головкой.

Электродвигатель расположен отдельно. Его тоже монтируют на основании. Данный способ компоновки позволяет сократить вибрации, благодаря чему упрощается тонкая шлифовка торцов обрабатываемой детали.

Рассчитанные на работы с предметами, которые больше диаметра планшайбы, станки оснащены обособленным суппортом. Его привод осуществляется посредством храповых устройств либо от отдельного электродвигателя. К тому же у таких моделей есть выемка в основе под планшетом.

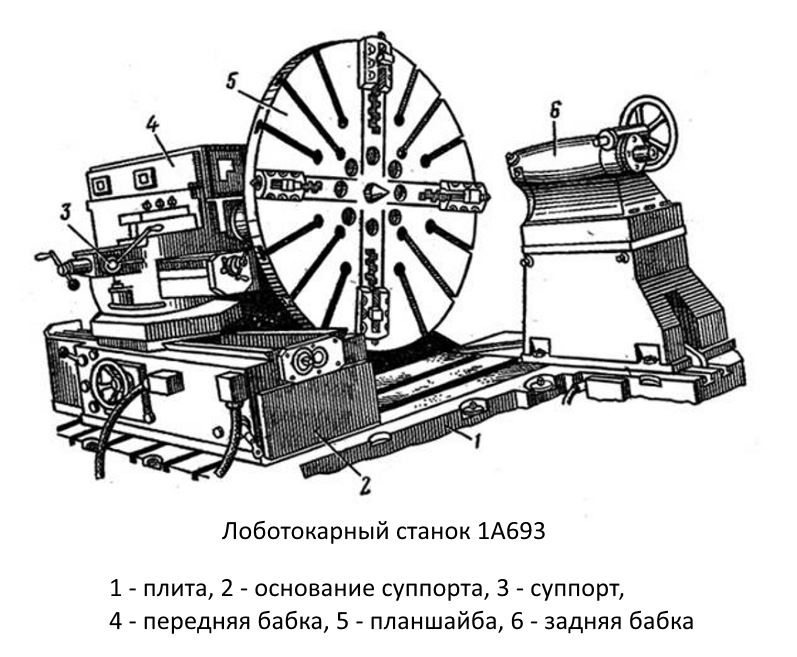

Устройство лоботокарных станков на примере 1А693

Устройство лоботокарных станков на примере 1А693

Предназначение

Рассматриваемые механизмы предназначены для работ с короткими чугунными и стальными деталями большого либо неравномерного диаметра. Они подходят также для вытачивания цилиндрических тяжеловесных заготовок.

Токарный станок по металлу обычно используется для обработки кромки или торцевой части, нарезки резьбы, шлифовки торцов, расточки отверстий, подрезки торцов, проточки каналов и др. Таким образом, данные устройства служат для токарной обработки валов, труб, дисков, производства колец, фланцев, дисков, зубчатых колес, шкивов.

Лоботокарные станки, благодаря значительному количеству пространства и вращению шпинделя в горизонтальной плоскости, подходят для многотонных деталей малой длины.

Обычно они встречаются в единичном выпуске и ремонте. Однако, ввиду трудоемкости монтажа заготовки, а также малых производительности и точности, устройства такого типа были замещены карусельными моделями более совершенной конструкции.

Дополнительное оборудование

Существуют некоторые приспособления для рассматриваемых устройств, которые используют, чтобы повысить их эксплуатационные параметры. Так, лоботокарный станок может быть оснащен задними бабками. Это существенно расширяет его технологические возможности. Также для увеличения количества операций и ускорения их смены суппорт снабжают восьмипозиционной головкой. Транспортер для снятия стружки используют для облегчения применения в мелкосерийном выпуске рассматриваемых механизмов.

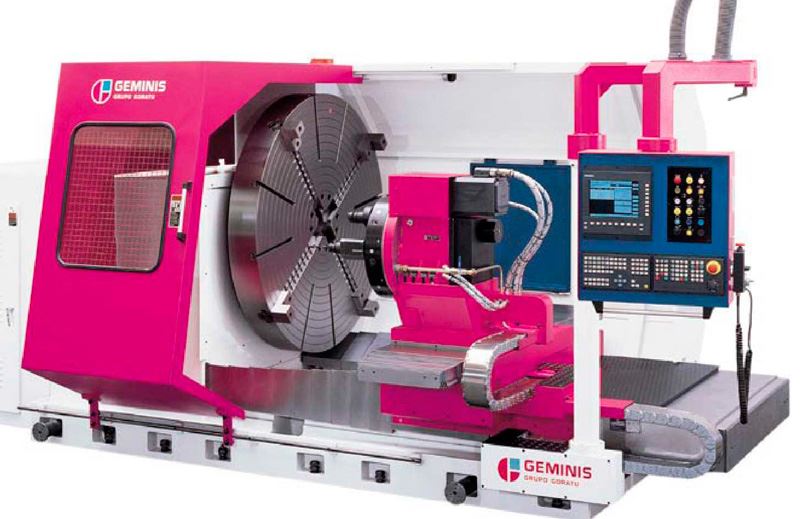

Лоботокарный станок с ЧПУ

Лоботокарный станок с ЧПУ

Устройство программного управления значительно улучшает технические характеристики. Так, оно повышает скорость токарных работ. К тому же лоботокарные станки с ЧПУ позволяют задавать траекторию автоматического перемещения резца. Также лобовой станок с ЧПУ имеет возможность поддерживать на постоянном уровне интенсивность обработки, варьируя скорость вращения шпинделя.
