На предприятиях, выпускающих большими партиями оригинальную мебель и элементы архитектурного декора из древесины, необходим фрезерный станок по дереву с ЧПУ. Он быстро изготавливает множество ножек, балясин, колонн с резьбой, не отличимой визуально от произведений искусств, созданных вручную. Подключение к фрезеру CNC – числового программирования, позволяет копировать сложные конфигурации и быстро изготавливать любое количество совершенно одинаковых деталей при минимальном участии человека.

Фрезерный станок по дереву с ЧПУ

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

  • универсальный;
  • копировальный;
  • настольный;
  • мини фрезер;
  • токарный;
  • сверлильный;
  • расточной;
  • гравировальный.

По движению шпинделя различают вертикальные и горизонтальные станки с ЧПУ.

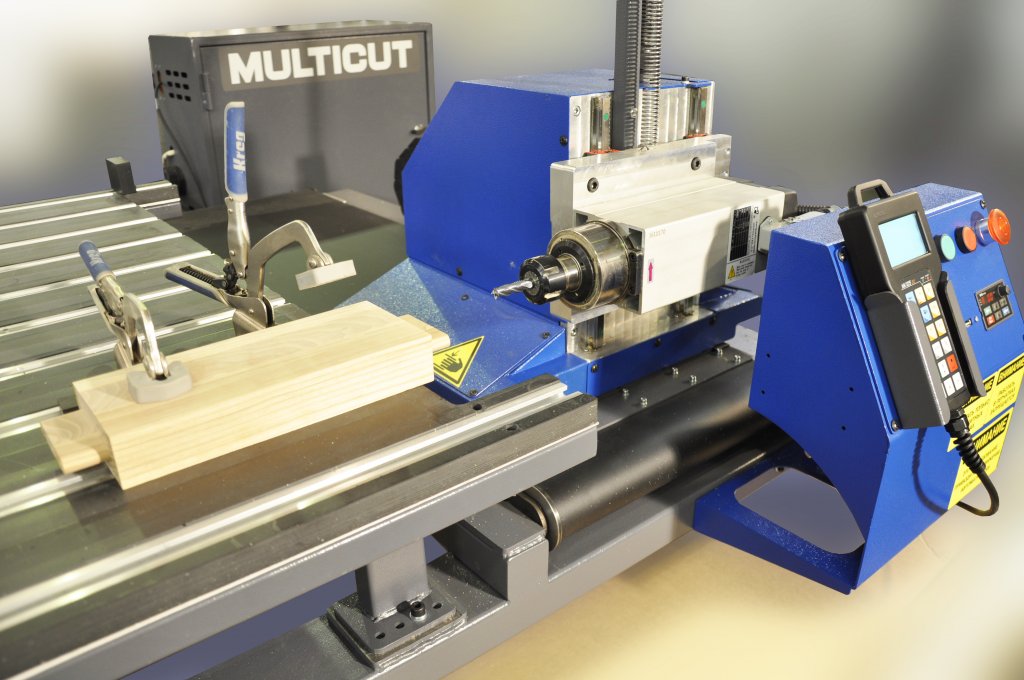

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

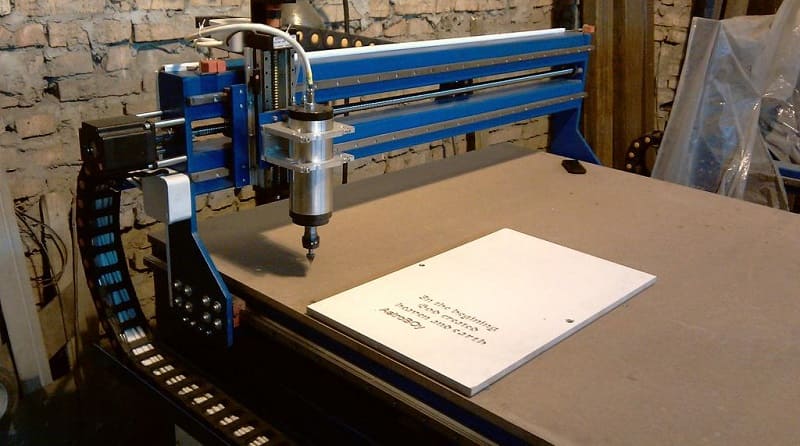

Гравировальный фрезерный станок по дереву с ЧПУ

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

  • расточку;
  • сверление;
  • торцевую фрезеровку;
  • зенкование;
  • отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

Кроме дерева на гравировальных станках обрабатывают ДСП, фанеру, пластик, гипс, оргстекло и алюминий.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

  • одностоечные – вертикальные;
  • двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

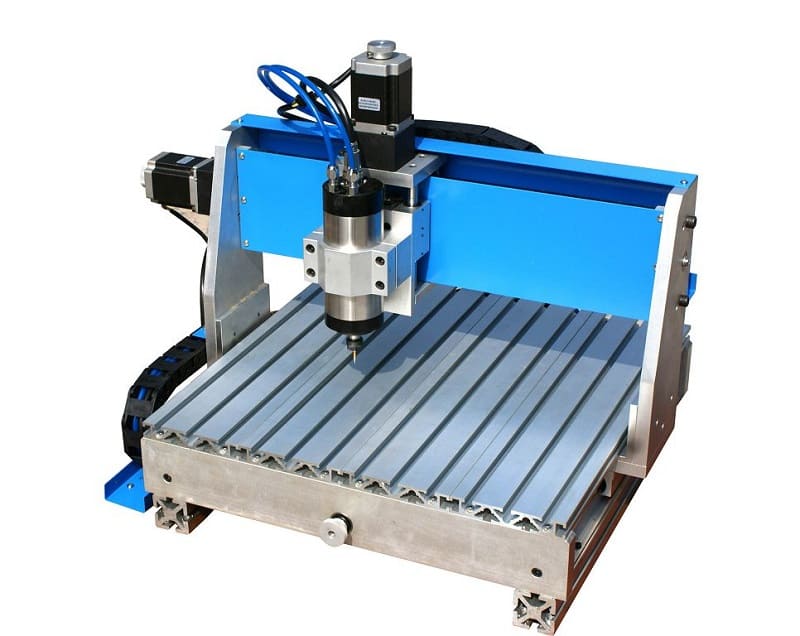

Мини-фрезер

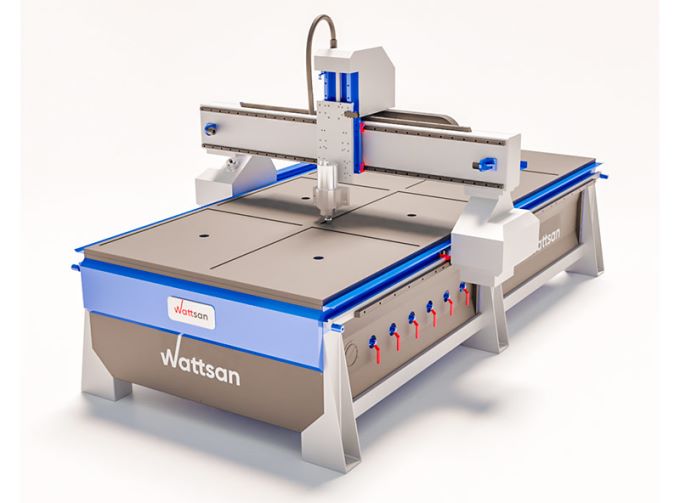

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

  • X – шпиндельный узел, перемещающийся по балке поперек стола;
  • Y – перемещение консоли вдоль стола;
  • Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

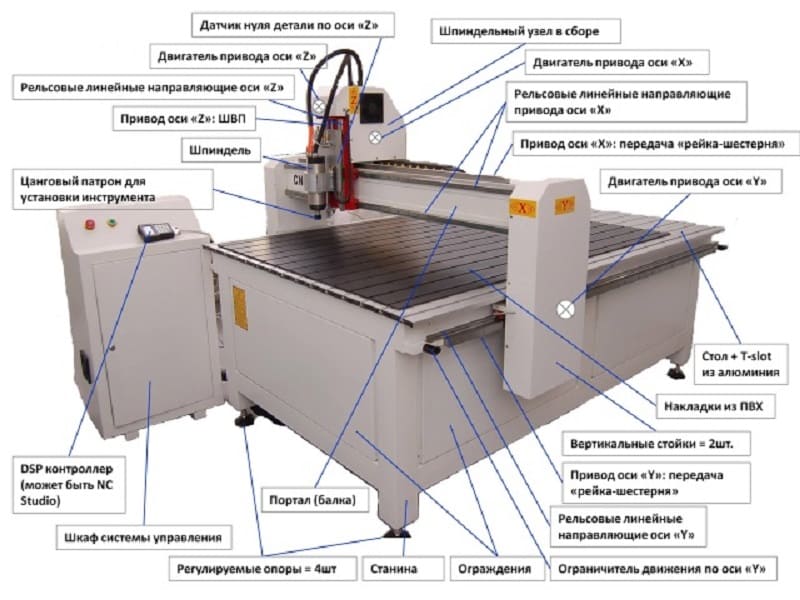

Устройство фрезерного станка по дереву с ЧПУ

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Блок управления подает команды и постоянно получает отчеты о координатах фрезы в каждой оси.

Программирование производится по специальной программе непосредственно на компьютере станка при изготовлении небольших партий. В процессе работы в программу – конфигурацию детали, можно вносить изменения. Вся обработка производится одной фрезой.

Промышленное оборудование использует для управления программные блоки, созданные программистами на отдельно стоящих компьютерах. Программы загружаются в блок управления в виде дискеты. Изменить что-то невозможно, надо создавать новую программу. Возможно использование нескольких видов инструмента для изготовления одной детали. Вначале работы с первой заготовкой от партии устанавливается нулевая точка для каждого.

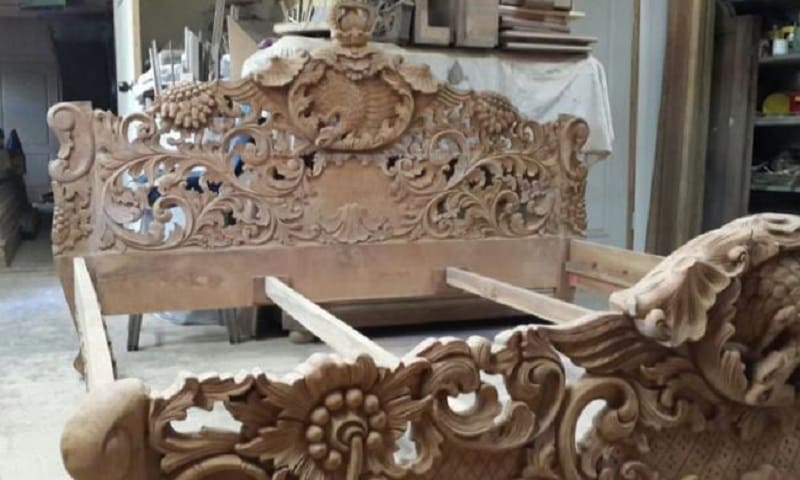

Пример выполненной работы

Настольный фрезер ЧПУ по дереву в домашней мастерской использует в основном механическое копирование. Оно производится по реальному шаблону. Копировальная втулка или считывающий датчик движется по одной из осей X или Y вдоль материального шаблона, и передают все координаты на рабочий инструмент. Обработка производится поэтапно, предварительная, грубая и чистовая.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

  • фигурная резка;
  • нанесение объемных узоров;
  • изготовление декоративных деталей для мебели;
  • гравировка по мягким металлам;
  • создание рекламных надписей;
  • построение демо-макетов для выставки и демонстрации архитектурных проектов;
  • изготовление литейных форм;
  • создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

На станке консольного типа с ЧПУ для дома можно изготавливать элементы декора для фасадов мебели, резные панели, ажурные конструкции из фанеры, дерева и пластика.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

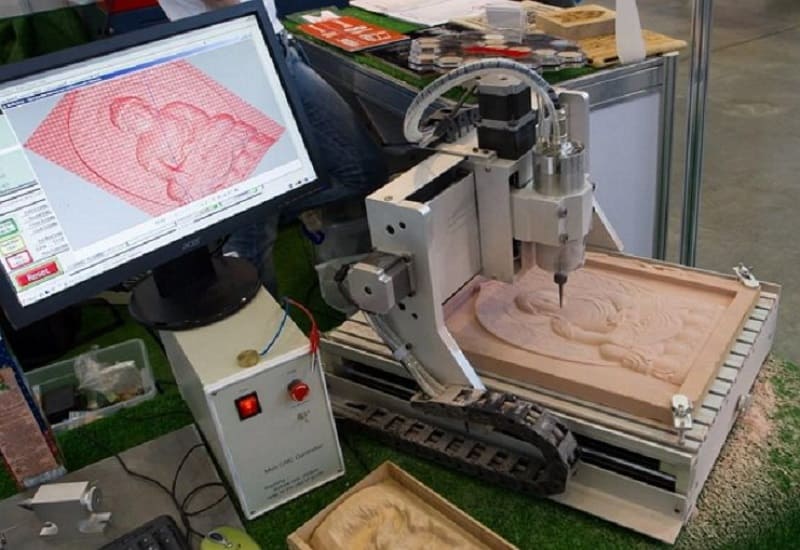

Применение фрезерного станка по дереву с ЧПУ

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.
