История проектирования

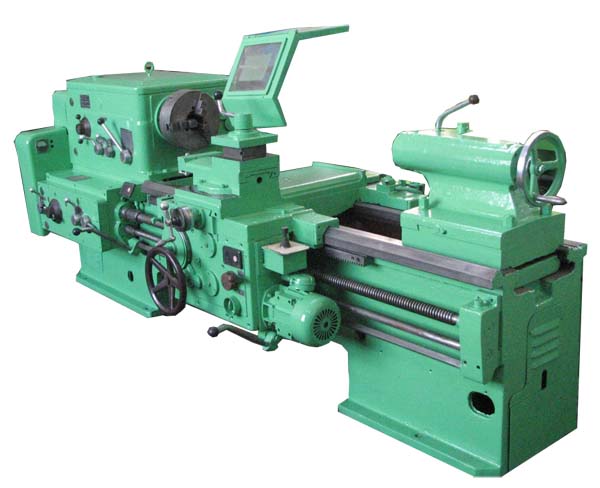

Первоначальная версия токарно-винторезного станка ДИП-300 была разработана еще в 1932 году. Главным его предназначением в то время была обработка деревянных заготовок, немного позднее обновленную модификацию можно было уже использовать для обработки  металлических изделий. Следует отметить, что высокие темпы развития машиностроительной отрасли в послереволюционный период, обусловленные стремительным техническим прогрессом в Европе, привели к изобретению уникального на то время станка, который опередил по всем техническим характеристикам образцы западных аналогов подобного типа. Сокращенное название расшифровывается довольно просто: «Догнать и перегнать». Количественные показатели, используемые в маркировке названия, характеризуют параметры высоты центров. Отличные технические характеристики позволили к 1940 году именно этим моделям ДИП-300 и ДИП-500 получить широкое распространение в большинстве производственных цехов по всей территории страны.

Станки, произведенные на Рязанском станкостроительном заводе, серии ДИП-300, по мере модернизаций получили маркировку 1М63.

Технические характеристики

Токарно-винторезный станок ДИП-300 принадлежит к группе средних токарных станков, точность обработки которого соответствует классу «Н», что означает «нормальная точность», т.е. допускаемая величина прямолинейности движения узлов составляет не более 10 мкм. Максимальное допустимое значение диаметра обрабатываемой заготовки над станиной не может превышать 63 см, над суппортом – 35 см. Максимальный вес детали, подвергаемой обработке – до 2000 кг. Оборудование оснащено тремя электродвигателями. Возможное продольное направление передвижения суппорта осуществляется на максимальную длину в 136 см, поперечное перемещение ограничивается расстоянием в 40 см. Общая масса составляет 4400 кг.

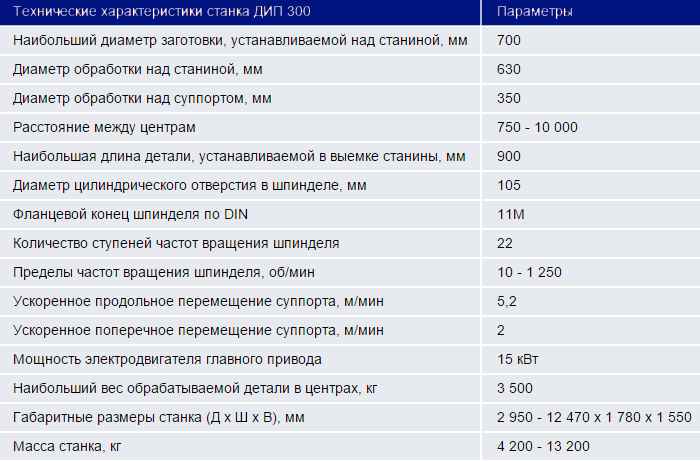

Технические характеристики ДИП-300

Технические характеристики ДИП-300

Скачать паспорт ДИП-300 (1М63)

Назначение и применение

Использование сверхпрочных резцов, произведенных из быстрорежущей стали делало данный токарный станок идеальным для резания заготовок из цветных и черных металлов. Автоматическое передвижение станины обеспечивает возможность сверхточной обработки внутренних и внешних поверхностей, деталей конусообразной формы разной длины. Токарный станок разработан специально для профессиональной работы с торцевыми поверхностями заготовок различных форм, таких как цилиндр и конус.

Основные узлы

Токарно-винторезный станок состоит из следующих основных компонентов:
• Электродвигатель;
• Станина;
• Сменные шестерни;
• Передняя и задняя бабки;
• Ограждения патрона;
• Суппорт (характерной особенностью является возможность перемещения как в продольном, так и поперечном направлении);
• Фартук;
• Коробка подач (используется при точении заготовок с формой разной степенью сложности, нарезания различных типов резьбы);
• Защитный кожух.

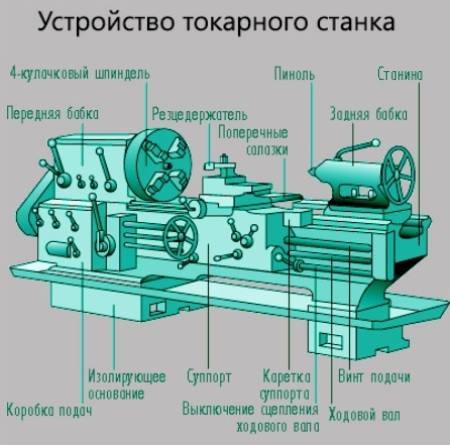

Основные узлы токарного станка по металлу

Основные узлы токарного станка по металлу



Особенности и преимущества

Токарный станок ДИП-300 (1М63) отличается длительным сроком службы. Во время продолжительной эксплуатации оборудование сохраняет изначальную точность при выполнении всех технологических операций.

Надежная конструкция шпинделя и каретки токарно-винторезного станка ДИП-300 при наличии жесткой станины обеспечивают высокую точность выполненных работ. На высоких скоростях производится внешнее и внутреннее точение, растачивание, точение конусов, а также нарезание резьбы разных видов: дюймовая, метрическая, модульная и питчевая. Модель позволяет осуществлять многопрофильную токарную работу с изделиями средних и больших размеров в условиях мелкосерийного производства при машиностроительных заводах и цехах.
