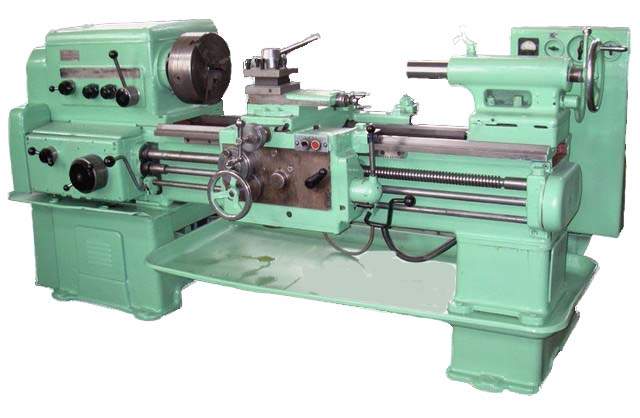

В советское время среди специалистов в своем деле были достаточно популярны токарно-винторезные станки 1К62 и 16К20. Как и все станки они обладали и преимуществами, и недостатками, при этом они заслужили признание и являлись основным оборудованием в своем классе.

16К20 и 1К62 – это токарно-винторезные станки, которые использовались при выполнении разных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб.

Токарный станок 16К20 – это новая версия модели 1К62 со значительно улучшенными многими техническими характеристиками (точность, производительность, надежность, безопасность работы и т. д.).

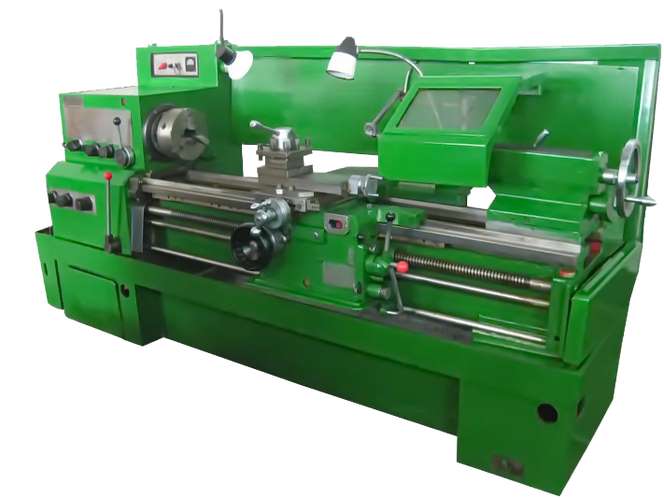

16К20 общий вид

Если вам необходимо подобрать и просчитать стоимость и сроки поставки аналогов 16К20 и 1К62, заполните и отправьте заявку

Ваше имя (обязательно)

Ваш телефон (обязательно)

Современные аналоги

На данный момент выпускаются несколько близких аналогов различных брендов таких как: Stalex, Proma, МetallMaster, Jet. В этой статье будет представлен небольшой обзор данного оборудования (особенности, преимущества и недостатки, технические характеристики) и выберем подходящий аналог для ваших работ.

Stalex C6140W

Рассматривать начнем с аналогичной модели Stalex C6140W. Данный станок предназначен для токарной обработки, нарезания резьбы, сверления различных металлов. Кроме того, Stalex C6140W способен производить обработку различных полимерных материалов. Станок имеет коробку передач с большим выбором подач, что позволяет оптимально подобрать необходимую скорость обработки деталей, также на станке установлено УЦИ по 3-м осям, что делает работу оператора наиболее точной и удобной, это в свою очередь увеличивает производительность. Помимо этого, на станке реализована работа передач в масляной ванне, что способствует уменьшению трения и сокращению расхода энергии.

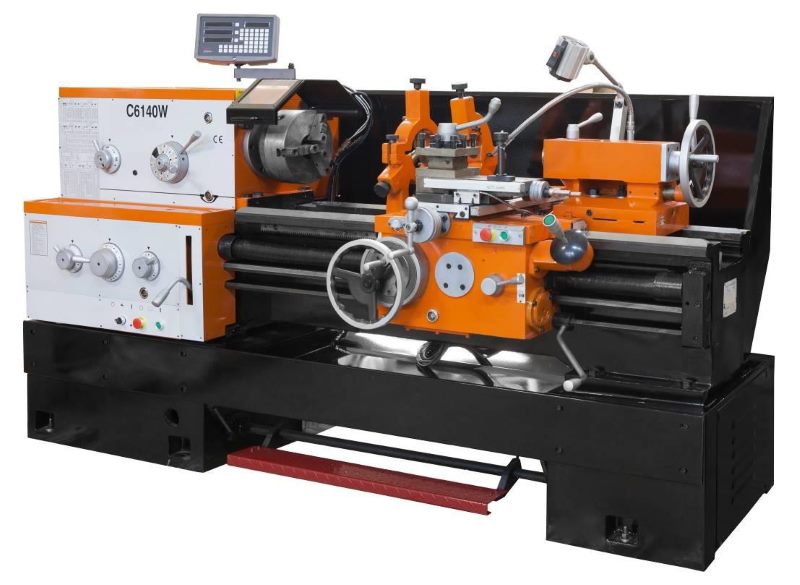

Stalex C6140W

Stalex C6140W

Также Stalex C6140W имеет еще ряд дополнительных особенностей:

  • реверсивное, толчковое вращение шпинделя;
  • централизованная система смазки суппорта;
  • регулируемая задняя бабка для точения конусов;
  • дублирующий рычаг включения вращения заготовки.

Скачать паспорт Stalex C6140W

Proma SPF-1000P/1500P

Следующий станок, который является аналогом 16К20 и 1К62, Proma SPF-1000P/1500P.

К его преимуществам можно отнести: подсветку рабочей зоны (дает возможность трудиться на плохо освещенных рабочих местах), безопасность (специальный экран защищает от попадания каких-либо посторонних вещей во вращающийся патрон, что делает работу на оборудовании безопаснее), точение деталей небольшого размера (на станине установлен люнет, который позволяет обрабатывать заготовки большой длины и малого диаметра, при этом оператор получает равномерную обработку без прогиба заготовки. В дополнение к этому имеется быстрая фиксация (на задней бабке находится пиноль с ходом, благодаря чему можно легко и быстро фиксировать заготовку в центре и начать точение).

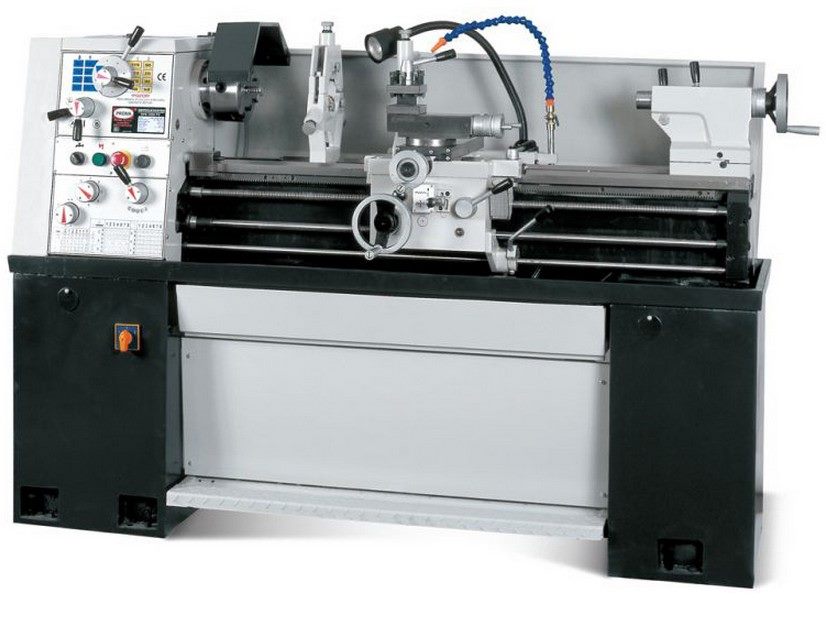

Proma SPF-1000

Proma SPF-1000P

В недостатки следует записать подвижный люнет на бронзовых вкладышах (неподвижный на шарикоподшипниках), а также тот факт, что все ручки на передней бабке переключаются по щелчку, который надо «нащупать», а к этому уже нужно будет привыкнуть.

Также к основным особенностям этого Proma SPF-1000P/1500P относят:

  • ножной тормоз;
  • все подвижные узлы работают в масляной ванне;
  • установлено УЦИ;
  • простое и удобное управление;
  • высокое качество;
  • кнопка экстренной остановки;
  • долгий срок эксплуатации;
  • установлена система смазочно-охлаждающей жидкости.

Скачать паспорт Proma SPF-1000P/1500P

MetalMaster MLM 460×1500

Следующим аналогом для изучения будет MetalMaster MLM 460×1500. Это токарный станок универсального типа. Преимущества данного оборудования заключаются в наличии системы Camlock D1-6 для зажима шпинделя (разновидность муфт быстрого соединения с помощью эксцентриковых кулачков), отшлифованной закаленной станины достаточно большой ширины с основанием из цельного материала, задней бабки со смещением до 13 мм для обработки конусов большого размера, большого числа шагов резьбы при нарезке, съемного мостика для обработки заготовок, имеющих большой диаметр.

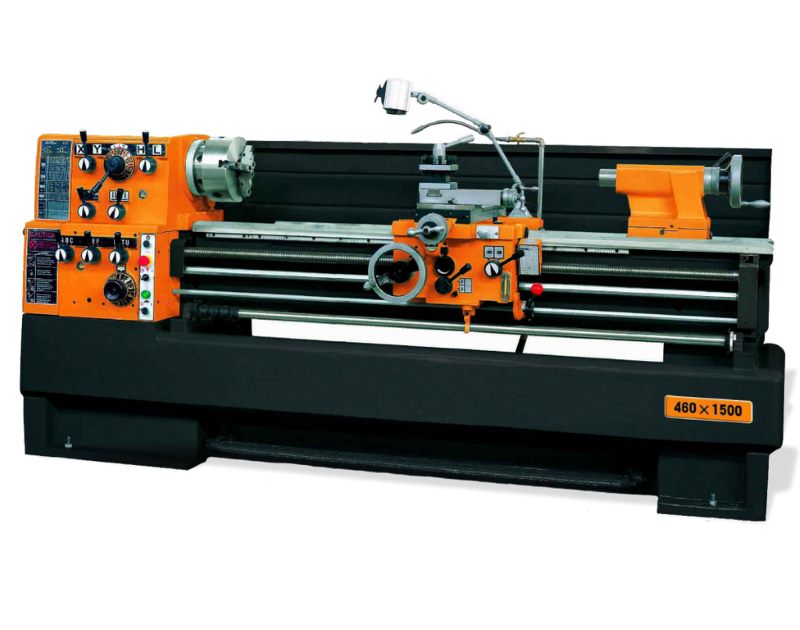

MetalMaster MLM 460x1500

MetalMaster MLM 460×1500

Кроме вышеперечисленных достоинств данного аналога в целом, можно выделить их еще и у УЦИ:

  • значительно увеличенная точность при точении;
  • экономия времени на точение деталей различной сложности.

Скачать паспорт MetalMaster MLM 460×1500

Jet GH-1840 ZX DRO

Последний аналог 16К20 и 1К62, который будем рассматривать – это
Jet GH-1840 ZX DRO. Данный станок – довольно мощное оборудование уже профессионального класса. Оно необходимо для осуществления сверхточных работ по металлу и дереву. Jet GH-1840 ZX DRO выделяется своей массивностью и усиленной конструкцией. Его направляющие выставляются при помощи дисплея цифровой индикации.

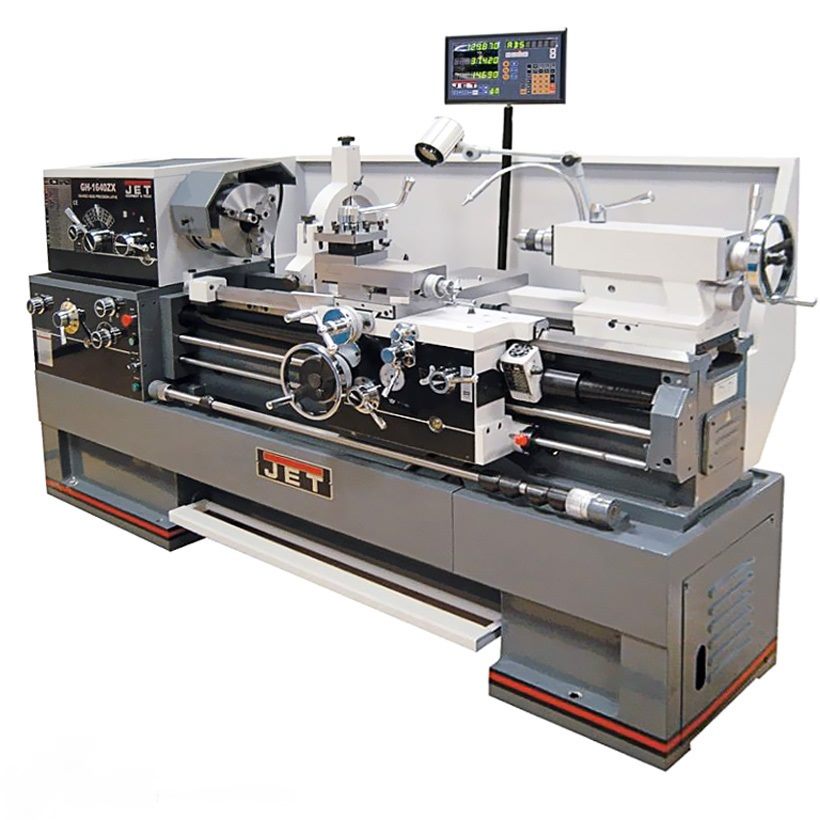

Jet GH-1840 ZX DRO

Jet GH-1840 ZX DRO

Можно отметить следующие особенности:

  • благодаря коробке передач можно нарезать резьбу без снятия/установки шестерен;
  • автоподача продольного и поперечного суппорта;
  • механизм привода шпинделя постоянно функционирует в масляной ванне, что как было сказано выше, способствует уменьшению трения и сокращению расхода энергии;
  • централизованная система подачи смазки продольного суппорта.

Скачать паспорт Jet GH-1840 ZX DRO

Сравнение основных технических характеристик
  1К62 16К20 Stalex C6140W Proma SPF-1000P/1500P Metal Master MLM 460X1000/1500 Jet GH-1840 ZX DRO
Диаметр обточки над станиной (мм) 400 400 420 460 460 460
Расстояние между центрами (мм) 1000/1500 710/1000/

1400/2000

1000/1500 1000/1500 1010/1515 1015
Частота вращения шпинделя об/мин 12,5-2000 12,5-1600 9-1600 40-1800 25-2000 25-1800
Количество скоростей 23 22 24 12 12 12
Конус шпинделя MК-6 MК-6 MК-6 MK 6 MK 6 МK-7
Проходное отверстие шпинделя (мм) 45-55 52 56 52 58 80
Пиноль задней бабки МK-5 МK-5 МК-5 MK 4 MK 4 МК-5
Ход пиноли задней бабки (мм) 200 150 150 170 123 124
Метрическая резьба (мм) 0,5-192 0,5-112 0,5-224 0,2-20 0,1-14 0,5-20
Дюймовая резьба (ниток/дюйм) 24-1,625 56-0,5 72-1/8 TPI 172 2-112 72″-1 5/8″ TPI
Модульная резьба 0,5-48 0,5-112 0,5-112 MP 0,25-10 0,25-10 МP
Питчевая резьба 96-1 56-0,5 56-1/4 DP 96 – 3-1/4 DP
Мощность (кВт) 10 11 7,5 5,5 5,5 8,8
Вес (кг) 2140 2835/ 3005/ 3225/ 3685 2150 1850/2010 1720/2200 2267
Габариты (Д×Ш×В) (см) 2812×1166×1324/

3200х1166х1324

2505×1190×1500/

2795×1190×1500/

3195×1190×1500/

3795×1190×1500

2510 ×1000 ×1285 2360x1000x1200

2860x1000x1200

225×112×170 / 285×112×170 2462×1016×1241
