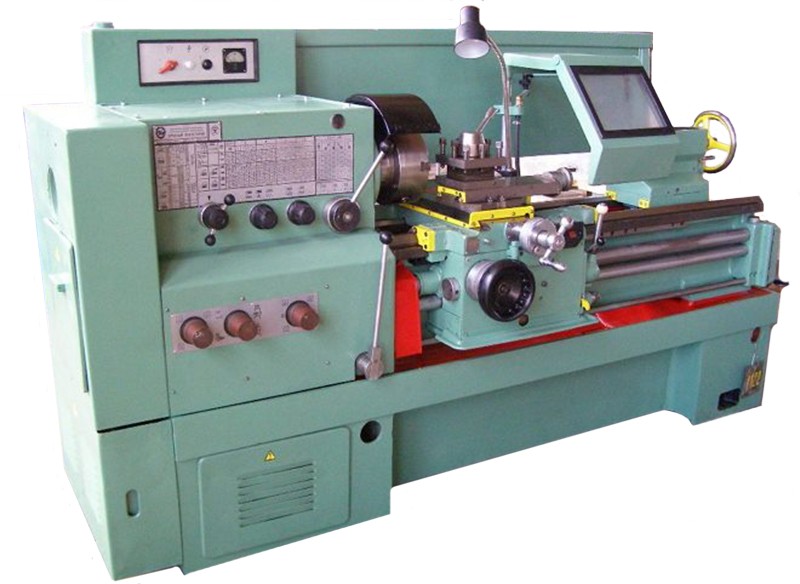

16К20 – универсальный токарно-винторезный станок нормальной точности, широко распространенный на территории Российской Федерации и СНГ.

Назначение и основные области применения

Предназначен для выполнения всех основных видов токарных работ, а также выполнения нестандартных операции при использовании дополнительных приспособлений, например, возможно выполнять кузнечную операцию скручивания (торсировку) квадратного проката для изготовления балясин.

Выпускался в бывшем Советском Союзе с 1971 года на предприятии «Красный пролетарий». На протяжении длительного времени 16К20 являлся основным токарно-винторезным станком Советского, а в последствии и Российского машиностроения, сейчас снят с производства, а на достойную замену ему может претендовать белорусский станок ГС526У, технические характеристики которого и вес максимально приближены к своему легендарному прототипу, но значительно усовершенствован: в конструкцию были внесены современные технические и технологические решения, использовались современные материалы при производстве деталей станка, переработаны основные узлы с учетом недостатков предшественника.

Кстати, вес 16К20 меньше, чем вес модели предшественника 1К62.

Данный станок является универсальным и предназначен для механической обработки деталей, которые устанавливаются трех- или четырехкулачковом патроне либо в центрах. Оборудование позволяет выполнять работы, в ручном цикле с оптимальной точностью, с соблюдением безопасности труда.

16К20 применяется в единичном и серийном производствах предприятиях машиностроения, инструментальных производствах, ремонтно-механических цехах и др. для чистовой и получистовой обработки деталей.

Руководство по эксплуатации и паспорт станка

Технические характеристики

Технические характеристики станка 16К20 в зависимости от модификации и завода производителя могут меняться.

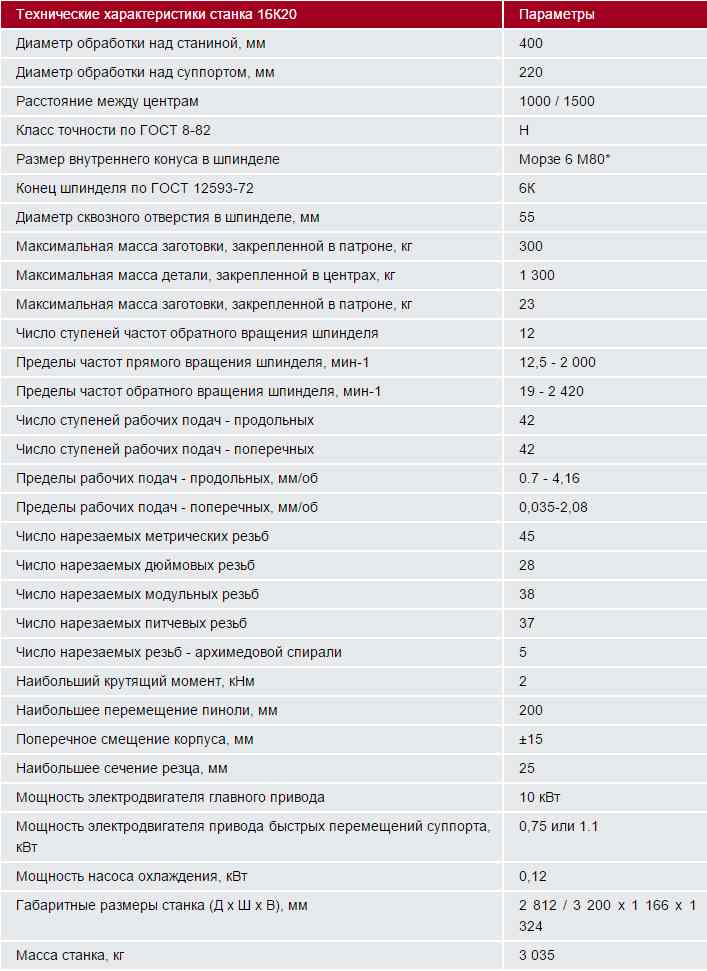

Технические характеристики 16К20

Характеристики 16К20

Особенности

Технические характеристики рабочего станка 16К20 по своим показателям в полной мере превосходят своего предшественника – 1К62. Это касается:

  • производительности;
  • общей безопасности работы;
  • долговечности;
  • точности;
  • удобства в процессе обслуживания.

К конструкционным особенностям устройства модели 16К20 можно отнести наличие жесткой станины, имеющей коробчатую форму совместно с основными шлифованными и калеными направляющими. При этом, основание станка — монолитное и в это же время является емкостью для предусмотренной охлаждающей жидкости и стружкосборником.

Мощность приводного электродвигателя составляет 10 кВт.

Шпиндель смонтирован таким образом, что прецизионные рабочие подшипники качения в ходе использования не требуют дополнительного обслуживания. Механизм шпиндельной бабки дает возможность получать обороты в достаточно широком рабочем диапазоне (четыре ряда чисел оборотов шпинделя): два ряда с пределами 12 – 40 и 50 — 160 оборотов за минуту и два ряда с 200 – 630 и 500 — 1600 оборотов за минуту.

Фартук оснащен механизмом выключения подачи суппорта, благодаря данному устройству достигается высокая точность остановки.

Также здесь установлены ограждающие приспособления и блокировочные устройства, гарантирующие высокий уровень безопасности.

Для точного перемещения резцовых и поперечных салазок суппорт оснащается линейками с визирами. Перемещение суппорта осуществляется в широком скоростном рабочем диапазоне.

На токарно-винторезном станке 16К20 была усовершенствована конструкция резцедержателя, что существенно улучшило стабильность фиксации инструмента.

Не допускается эксплуатировать станки при температуре менее 10 С и в помещениях с высокой концентрацией абразивной пыли и окалины.

Обработка чугунных изделий, более 20% от общего количество заготовок, способствует повышенному износу трущихся частей оборудования. Для уменьшения данного эффекта необходимо постоянно проводить смазывание трущихся частей, особенно направляющие.

Для сохранения точности станка рекомендуется разделять черновые и чистовые операции (чистовые операции выполнять на одном станке, обдирочные – на другом).

Шероховатость обработанной поверхности после чистового точения составляет Ra = 1,6.

Межремонтный цикл (время до капитального ремонта) при соблюдении всех правил эксплуатации составляет 10 лет при использовании в 2-х сменном режиме.

Видео капитального ремонта

Не рекомендуется разбирать основные узлы токарных станков влияющих на точность.

Комплектация

В стандартную комплектацию станка входит:

  • комплект сменных шестерен, с числом зубьев 86, 73, 64, 60, 40, 44, 36, 48, 57;
  • клиновые ремни;
  • поводковый патрон;
  • 2 подвижных люнета для обработки деталей диаметром от 20 до 80 мм и от 20 до 100 мм;
  • 2 неподвижных люнета для обработки деталей от 20 до 130 мм и от 20 до 160 мм;
  • 2 упорных центра для шпинделя и пиноли задней бабки;
  • вращающийся центр;
  • руководство по эксплуатации, паспорт.

Неисправности

Основными часто встречающимися неисправностями являются:

  • вибрация,
  • отсутствие заявленной точности,
  • пониженный крутящий момент на шпинделе,
  • пониженное усилие подачи суппорта,
  • произвольное отключение электродвигателя;
  • электродвигатель не запускается.

Способы устранения этих неисправностей можно посмотреть в руководстве по эксплуатации станком, а также там вы найдете полный перечень всех неисправностей.

Руководство по ремонту

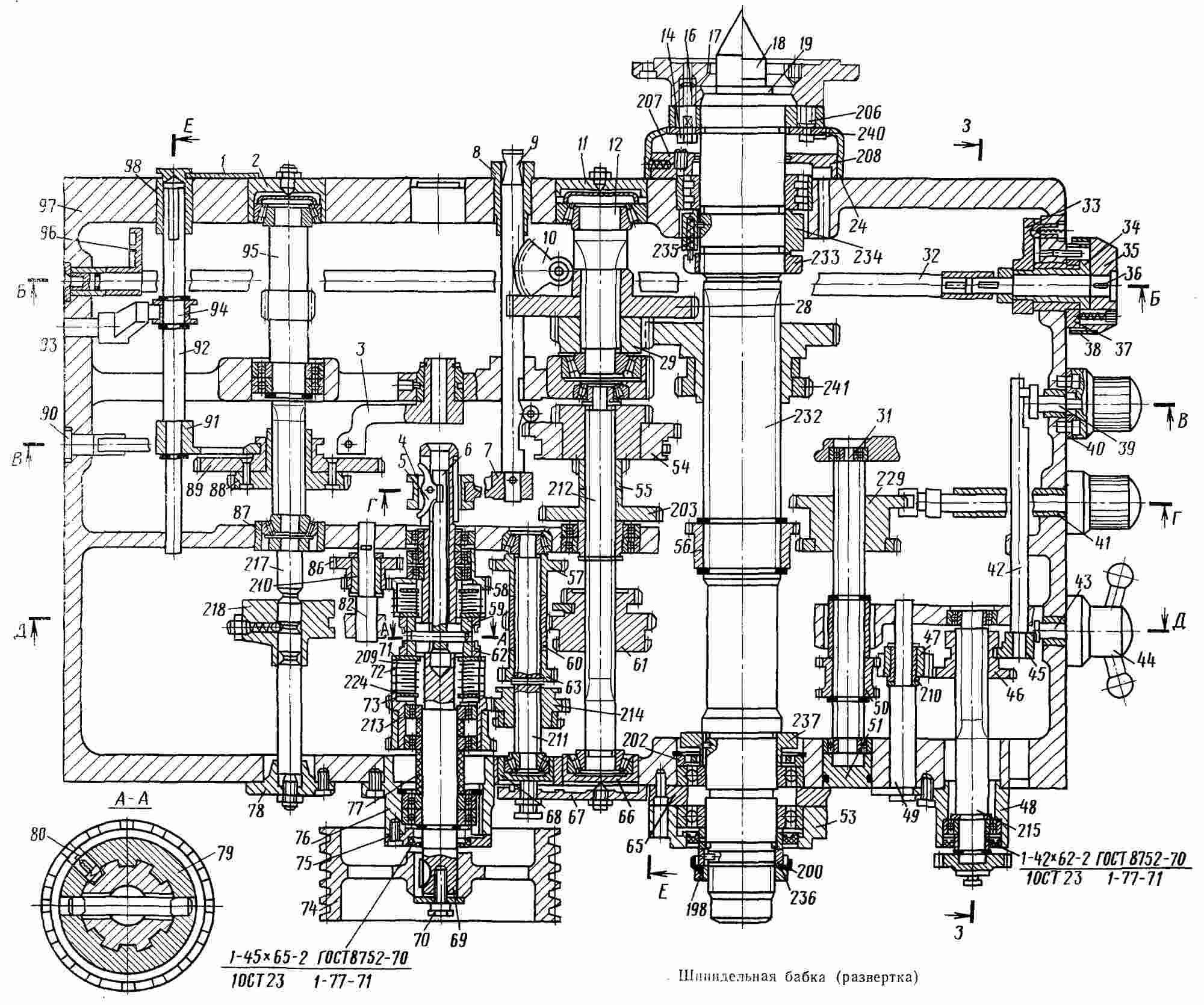

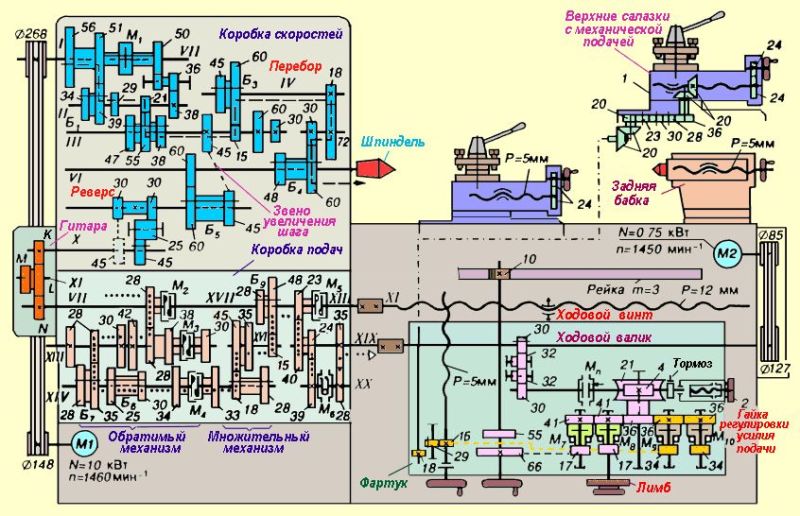

Чертежи основных узлов

Расшифровка обозначения

Цифра «1» обозначает номер соответствующей группы (то есть универсальный токарно-винторезный станок — по общепринятой российской классификации ЭНИМС).
Цифра «6» — указывает на номер и описание подгруппы (соответствует токарно-винторезной).
Буква «К» в названии модели обозначает расшифровку названия завода-изготовителя и поколение станка.
Цифра «20» означает высоту центров.

В самом конце аббревиатуры могут стоять и другие буквы с цифрами, указывающие на определенные конструкционные особенности и модификацию.

Аналоги

Как уже писалось выше, токарно-винторезный станок 16К20 на сегодняшний день не выпускается, поэтому возникает вопрос подбора аналогов у других производителей.

Из зарубежных аналогов хорошо себя зарекомендовали Optimum D420x1000, Proma SPC-900PA, Jet GH-1640ZX DRO, TRENS SN-50.

Белорусскими аналогами являются токарно-винторезные станки ГС526У (Гомельский завод станочных узлов), 16ВТ20П-21 (Витебский станкостроительный завод).

Стоимость аналогов колеблется в пределах 1,5 – 2 млн рублей, не включая расходов на доставку и монтаж оборудования.
