Вертикально-сверлильный станок 2С132 разработан для решения многочисленных задач по рассверливанию, зенкованию, сверлению, зенкерованию, подрезки и развертывания торцов. Все процедуры выполняются на твердосплавном и быстрорежущем устройстве в деталях разной конструкции. Эта модель распространена в мелкосерийном, единичном и серийном выпуске в сборочных и ремонтных цехах.

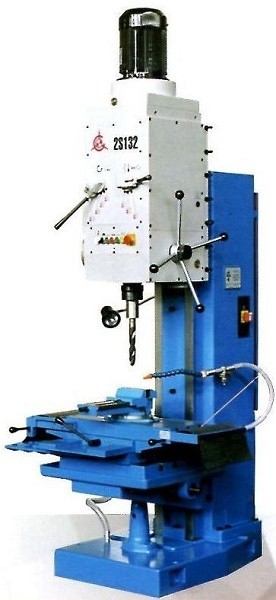

Вертикально-сверлильный станок 2С132

Вертикально-сверлильный станок 2С132

Что касается климата, то здесь эксплуатационные условия предусматривают работу аппарата при температуре от -10 до +45 градусов. Стоит отметить, что он боится больших перепадов температуры и воздействия долгого нагрева, потому как могут пострадать отдельные узлы и схема электрическая. Относительная влажность воздуха должна быть не больше 80 процентов.

Модели  агрегатов

Для начала нужно расшифровать базовую модификацию станка:

  • 132 — это основной показатель машины, т.е. максимальный диаметр рассверливания;
  • С – модернизация устройства;
  • 2 – группа сверлильных агрегатов.

С учетом базовой модификации агрегата произведены следующие модели:

  • 2С132Ц – изделие с автоматическим управлением;
  • 2С132К – координатное устройство с плавающим столом;
  • 2С132ПФ2И – аппарат с ЧПУ (программное числовое управление).

Конструкция и технические характеристики

В техпаспорте указаны следующие элементы и узлы агрегата:

  • плунжерный насос;
  • сверлильная головка;
  • охлаждающая система;
  • коробка передач (необходима для движения по оси шпинделя);
  • плита;
  • шпиндельная бабка;
  • устройство управления скоростями и подачами;
  • привод;
  • коробка скоростей (придает вращение шпинделю);
  • электросхема.

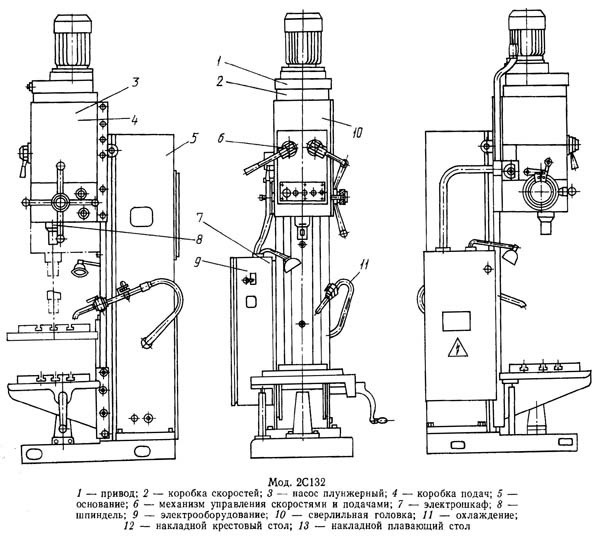

Расположение основных частей станка 2С132

Расположение основных частей станка 2С132

Особенности конструкции устройства:

  • рабочий стол наделен механизмом, позволяющим регулировать высоту;
  • чугунные литые части корпуса отвечают за высокую жесткость;
  • специальный узел определяет глубину высверливания;
  • в колонне уже имеется электрооборудование;
  • подача СОЖ с баком, уже имеющимся в основании.

Плавающий стол

Эта деталь устройства необходима для сверления заготовок. Если заглянуть в паспорт, то можно увидеть, что он состоит из следующих составляющих: салазки, непосредственно сам стол и его основа. Стол движется засчет игольчатых подшипников продольного действия. Они же отвечают за движение салазок поперек. Салазки обеспечивают необходимое положение стола, делая все перемещения простыми и плавными.

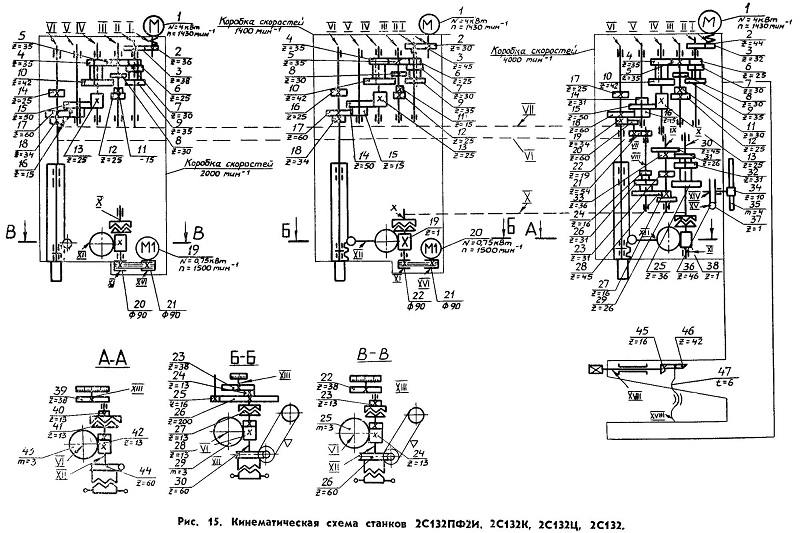

Кинематическая схема станка 2С132

Кинематическая схема станка 2С132

Стол сверлильного станка 2C132 фиксируется за счет специального зажима, включающего следующие узлы: верхняя тяга, эксцентриковый вал, два клина, нижняя тяга. Это часть агрегата регулируется за счет специального винта.

Меры безопасности

При выпуске станка производитель предусмотрел максимальную безопасность труда для работников. Она обеспечивается за счет следующих агрегатов:

  • блокировки;
  • защитное ограждение зоны сверления и резания;
  • фиксаторы рукояток;
  • предохранители;
  • внешнее устройство для запора вводного выключателя.

Технические характеристики предусматривают наличие специального движущегося ограждения, которое прикрывает патрон, конец шпинделя и устройство резания во время работы главного привода. Ограждение, отходя от шпинделя, запускает блокировку питания цепей, управляющих агрегатом в нерабочем виде.

Паспорт электрооборудования вертикально-сверлильного станка 2C132 показывает наличие автоматического вводного выключателя-разъединителя, находящийся в правой части от колонны. После того как станок будет отключен, его необходимо блокировать при помощи специального запора.

Скачать паспорт (инструкцию по эксплуатации) вертикально-сверлильного станка 2С132

Если посмотреть руководство по эксплуатации, то нужно обратить внимание, что во время работы нельзя удалять стружку. Даже в нерабочем виде ее нужно убирать при помощи специальных защитных рукавица при остановленном вращении шпинделя. Более мелкую стружку можно убрать щеткой во время вращения агрегата в отведенном состоянии.

Станок 2C132 оснащен автоматическим торможением шпинделя. Техническая характеристика агрегата показывает, что время торможения после выключения станка составляет не более пять секунд, независимо от частоты вращения. Обратите внимание, при частоте от 3000 мин-1 и более, в паспорте не прописано время торможения.

Вертикально-сверлильный станок 2C132 технические характеристики подтверждают, что он оборудован специализированными фиксаторами рукояток и иных узлов устройства, которые не допускают произвольное движение отдельных частей агрегата.

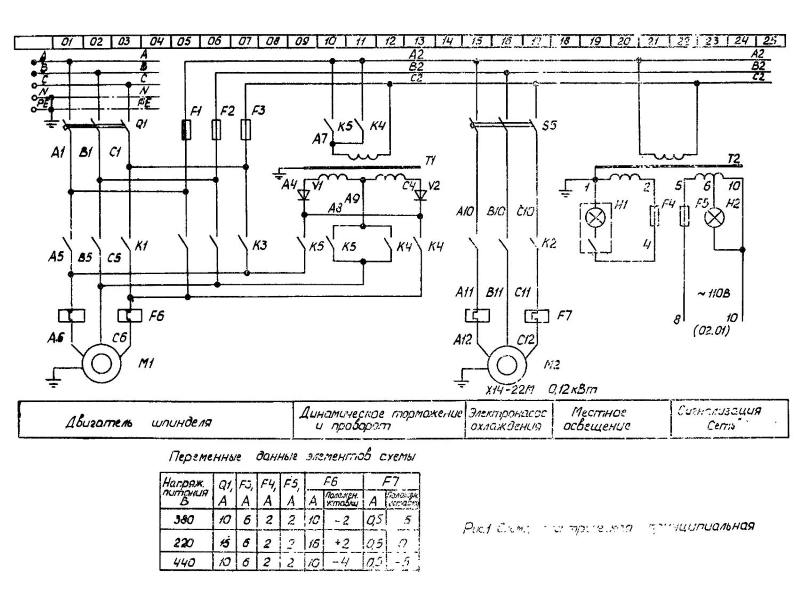

Электрическая схема станка 2С132

Электрическая схема станка 2С132

Уровень громкости звука

Создавая вертикально-сверлильный станок 2C132 производитель позаботился о подавлении громких звуков, которые станки издают во время эксплуатации. Громкость звука колеблется около 80 дБА. На холостом ходу, работая с частотой вращения около 1000 оборотов за минуту, уровень издаваемого шума не более 76 дБА. Уже подкорректированная мощность звука составляет примерно 87 дБА.

Шумовая характеристика измеряется согласно ГОСТу и требованиям ИСО 230-5. Все показатели напрямую зависят от числа оборотов, динамической характеристики изделия при обработке и т.д.

Высокий уровень шума создается засчет:

  • интенсивных колебаний;
  • обтачивания и рассверливания тонкостенных и нежестких заготовок;
  • функционирования с нерабочим или сломанным устройством.

Установка станка

Учитывая предназначение агрегата и то что, после того как будет окончено сверление, останется немало стружки, его нужно устанавливать, учитывая следующее:

  1. необходимо наличие свободного места вокруг агрегата;
  2. необходимое пространство для проведения ремонтных работ и обслуживания;
  3. достаточное пространство для движения работника;
  4. площадь для установки бункера, размещения изделий и заготовок, тележки для стружки и т.д;
  5. дверца электрошкафа должна открываться на 120 градусов.

Стоит отметить, что рядом не должна находиться не одна сверлильная установка, шлифовальный агрегат, которые работают без должного охлаждения, а также нельзя размещать кузнечно-прессовое и обдирочное устройство.

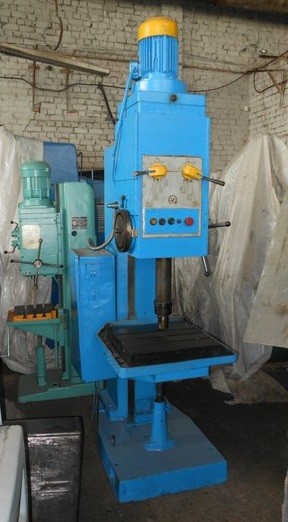

Общий вид вертикально-сверлильного станка 2С132

Общий вид вертикально-сверлильного станка 2С132

Транспортировка

Универсальный вертикально-сверлильный станок 2C132 можно транспортировать на любом виде автомобилей. При доставке универсального станка нужно четко планировать выгрузку, а также перевозку к будущему месту установки.

Перед перевозкой или перемещением агрегата в распакованном виде нужно надежно закрепить все движущиеся детали:

  • упор головки должен быть вывернут и хорошо прикреплен к упору стола;
  • стол необходимо закрепить в нижнем положении;
  • сверлильная головка должна опускаться на упор движимого стола и на деревянный брус, который должен быть зажатым в тисках на столе.
