В наше время уделяется внимание потребительскому рынку. Перед производителем открываются широкие перспективы, потому что для населения выпускалась ограниченная номенклатура инструментов. Предприятия занялись разработкой оборудования, которое доступно любому мастеру в домашних условиях. Таким агрегатом является сверлильный станок Зубр ЗСС-350.

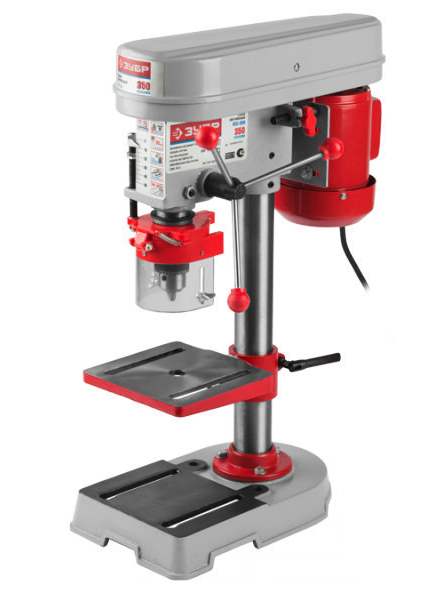

Сверлильный станок Зубр ЗСС-350

Сверлильный станок Зубр ЗСС-350

Настольные станки

Они представляют собой разновидностей сверлильного оборудования, и отличаются большим разнообразием конструкций. Хотя принцип работы и сфера применения у них одинакова. Станки востребованы на небольших предприятиях, мелких мастерских, школьных классах и в домашних условиях.

Их назначение, обработка деталей небольших размеров из разных материалов, в основном это сверление отверстий и нарезание резьбы, сложные модели могут выполнять весь комплекс сверлильных операций. Отличительная особенность:

  • компактные размеры;
  • простота конструкции;
  • легкость обслуживания;
  • долгосрочная служба.

Такие станки устанавливаются в небольших помещениях, на слесарный стол. Компоновка управляющих органов позволяет удобно обрабатывать заготовку. Для этого дополнительно поставляются приспособления, облегчающие работу обслуживающего персонала. Основным движением агрегата является вращающееся и поступательное движение шпинделя. Его работа на максимальных оборотах позволяет рассверливать минимальные отверстия.

Оборудование компании Зубр

Производители обратили внимание на отсутствие специального оборудования для использования в домашнем хозяйстве или мелких мастерских. Настольные станки, предназначенные для промышленного производства, обладают большим весом и габаритами, а кроме того сложны в обслуживании. Поэтому стала задача создавать компактное, но в то же время качественное оборудование.

Таким предприятием является ЗАО «Зубр ОВК», офис находится в Московской области. Им удалось разработать линейку специального оборудования, которое пользуется спросом среди покупателей. При этом производитель гарантирует качество обрабатываемой детали. Производство наладило OKB «Zubr Vostok», мощности которого расположены в городе Тайвань в Китае.

Отметим инструменты марки Зубр, пользующиеся спросом:

  • сверлильный станок;
  • шлифовальная машина;
  • лобзиковый агрегат.

Качество оборудования подтверждено сертификатом соответствия, он прилагается к товару компании. Она гарантирует работу механизма в бытовых условиях в течение 3 лет, а при профессиональном использовании 1 год. В случае, если в этот срок соблюдалась инструкция по эксплуатации, но произошла поломка, компания обязуется бесплатно произвести ремонт. Для этих целей существуют сервисные центры, которые в любой момент могут отремонтировать оборудование марки Зубр.

Стоит отметить настольные сверлильные станки данного производителя. Они выпускаются в широком ассортименте, и отличаются мощностью двигателя, что позволяет увеличить рассверливаемое отверстие в диаметре, с увеличением мощности. Кроме того, расширяется количество производимых операций. Проведя обзор, выделим устройства из этой серии:

  • ЗСС-250;
  • ЗСС-350;
  • ЗСС-450;
  • ЗСС-550.

Зубр ЗСС-350

Данная модель предназначена для точного сверления в материалах различной структуры: пластик, металл, дерево. При этом следует устанавливать сверло соответствующего типа. Станок имеет простейшую конструкцию, не требующую сложного обслуживания, которая приводится ниже.

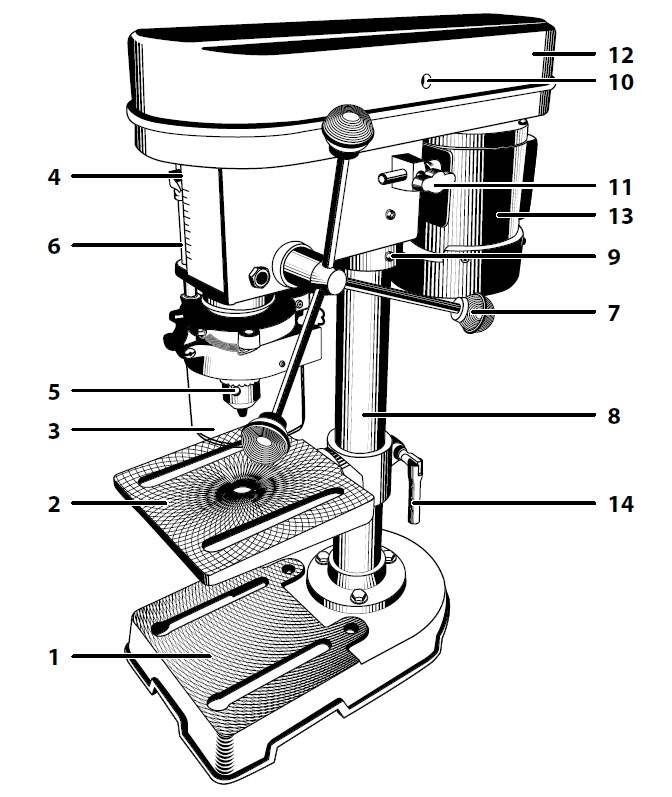

Устройство станка Зубр ЗСС-350

Устройство станка Зубр ЗСС-350

Вес станка позволяет быстро его монтировать, и демонтировать в случае необходимости. Основание 1 крепиться к столу, или к поверхности, которая должна находиться на высоте 1,3 м от пола, для удобства работы. К нему присоединяется стойка 8, на ней располагаются все остальные части. В нижней части расположился, регулируемый по высоте, стол 2. Он фиксируется специальной рукояткой, и может двигаться по стойке.

В верхней части вертикально крепится асинхронный двигатель 13, с медной обмоткой, что придает ему стойкость к перегрузкам. Кожух 12 закрывает ременную передачу, передающую вращение с двигателя на режущий инструмент. В ней используется специальный клиновидный ремень, форма которого увеличивает его ресурс службы.

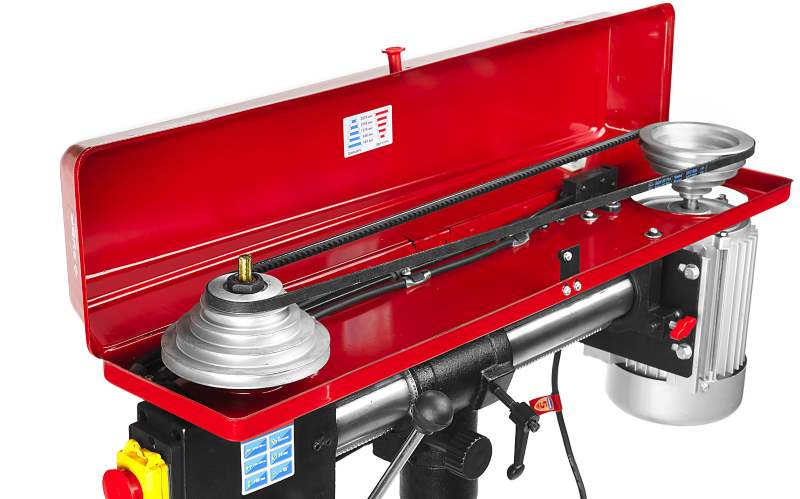

Ременная передача станка Зубр ЗСС-350

Ременная передача станка Зубр ЗСС-350

Благодаря шкивам, закрепляемым на вал двигателя и шпинделя, есть возможность изменять скорость вращения сверла. Каждый из них представляет собой набор, состоящий из пяти колес, в которые вставляется ремень. Регулировать частоту вращения можно вручную. Отвернув винт 11, ослабляется натяжение ремня, и его можно переставить в нужную канавку. После чего двигатель отодвигается, и винт фиксируется.

Для предотвращения включения двигателя, во время переброски ремня, устанавливается концевой выключатель. Он при открытии крышки обесточивает электрическую цепь.

Поступательное движение сверла выполняется с помощью рукоятки 7. Для удобства работы станок комплектуется тисками. В них устанавливается деталь при обработке. Кожух 3 защищает персонал от летящей во время сверления стружки. Данный станок зарекомендовал себя, как надежный механизм. Всю необходимую информацию о нем содержится в паспорт изделия.

Скачать паспорт (инструкцию по эксплуатации) сверлильного станка Зубр ЗСС-350

Приведем основные технические характеристики агрегата:

Параметр Величина
Вес, кг 16,4
Габариты:
Основания, мм 314х200
Стола, мм 160х160
Шпиндель:
Скорость 5
Вращение, об/мин 580-2650
Высота от стола, мм 200
Сверление:
Глубина, мм 50
Диаметр, мм 1,5-13
Двигатель, Вт 350
Напряжение, В/Гц 220/50

К преимуществам данного станка можно отнести:

  • устойчивость, которая создается благодаря массивному основанию;
  • безопасность, использование двух кожухов, один из них закрывает вращающиеся части механизма, второй защищает от отходов производства;
  • простота, все механизмы агрегата доступны, удобное управление процессом;
  • функциональность, обеспечивается перемещением стола в двух направлениях.

Электрическая схема станка была досконально проработана. Чтобы обеспечить максимальную безопасность разработчик установил электромагнитный выключатель, с кнопкой аварийного отключения. Ей легко воспользоваться в случае возникновения экстремальной ситуации.

К достоинствам агрегата относится возможность сверления с заданной глубиной. Для этого имеется шкала, вдоль которой двигается направляющая. На нее накручены гайки, с их помощью можно устанавливать заданную глубину.

Станок позволяет регулировать точность сверления до 0,05 мм. Это можно сделать благодаря специальному винту. Отпускается контргайка, после чего вращая винт, производят нужную настройку. В конце гайка затягивается.

Расшифровка назначения станка не представляет особых трудностей. Название Зубр обозначает компанию производителя, аббревиатура ЗСС, Зубр сверлильный станок, числовое значение 350 – мощность установленного двигателя.

Советы мастера

Чтобы не разочароваться в приобретенном изделии рекомендуется внимательно изучить документацию, провести правильную сборку и не нарушать рекомендации по эксплуатации.

Необходимо проверить, как выставлен станок, при нарушении горизонтальности применить подкладки. Обратить внимание на закрепление электродвигателя, его вал должен быть соосным с валом шпинделя. В противном случае возникнут посторонние шумы и быстрый износ ремня.

Эксплуатационники советуют заменить ключевой патрон. Подойдет самозажимной патрон с фиксатором, предотвращающим раскручивание, это повысит качество сверления.
