Послевоенный бурный рост промышленного производства в СССР потребовал срочного расширения станочного парка. Чтобы предотвратить отток валюты за рубеж, отечественные конструкторские бюро занялись разработкой металлорежущего оборудования. Сначала выпускалась базовая модель, которая опробовалась в реальных условиях. После этого проходило усовершенствование механизма. Таким модифицированным агрегатом является вертикально-сверлильный станок 2Н118.

Вертикально-сверлильный станок 2Н118

Вертикально-сверлильный станок 2Н118

Классификация оборудования

Принята система условных обозначений, которая позволяет легко разобраться в маркировке агрегатов. Трудность в расшифровке названия станка возникает при специализированном производстве, когда аббревиатура задается заводом производителем. В стандартном случае используется нумерация, основанная на десятичной системе.

В обозначение оборудования входит четыре цифры и несколько букв, последние могут находиться в любом месте. Буквы могут обозначать степень автоматизации, класс точности или новую модификацию. Рассмотрим значение цифр:

  1. Она определяет группу станков, в зависимости от выполняемой технологической операции. Всего существует девять групп.
  2. Указывает на тип оборудования, их насчитывается девять.
  3. Последние цифры показывают основной размер агрегата.

В нашем случае первая цифра (2), обозначает сверлильную группу. Вторая цифра (1), говорит о вертикально сверлильном типе станка. По последним цифрам определяем максимальный размер отверстия, которое может просверлить механизм. Буква (н) указывает на новую модификацию базовой модели.

Сверлильное оборудование

Оно используется в любых технологических цепочках, но главное назначение мелкосерийное и единичное изготовление. Такие станки выполняют ряд операций:

  • нарезание резьбы;
  • зенкование;
  • сверление;
  • подрезание торцов;
  • развертывание;
  • зенкерование.

Проведя обзор, их можно разделить на три больших группы в зависимости от выполняемых операций:

  • специализированные, выполняют ограниченное количество действий;
  • универсальные, составляют основную часть;
  • специальные, работают без переналадки, по заданному циклу.

Классифицировать такие агрегаты можно по максимально используемому диаметру сверла:

  • легкие, сверление до 12 мм;
  • средние, получение отверстий 18-50 мм;
  • тяжелые, высверливание 75 мм отверстий.

Главными отличительными особенностями металлорежущего оборудования являются движения, которые совершает режущий инструмент и приспособления. В нашем случае это вращение сверла и поступательная подача шпинделя. Все основные параметры включены в паспорт станка, который непосредственно входит в руководство по эксплуатации.

В этом документе можно найти инструкцию по креплению станка на рабочем месте. Прежде всего, он должен располагаться строго горизонтально по отношению к фундаменту. От этого зависит надежность работы всех механизмов. Это достигается использованием специальных уровней.

Конструкция станка предполагает следующие виды:

  • настольные;
  • колонные;
  • радиально-сверлильные;
  • глубокого сверления;
  • многошпиндельные;
  • центровальные;
  • сверлильно-фрезерные;
  • координатно-сверлильные;
  • радиально-сверлильные.

Все они представляют собой сложные механизмы, поэтому до начала работы обслуживающий персонал должен внимательно ознакомиться с инструкцией по эксплуатации. И во время работы придерживаться всех рекомендаций.

Описание станка

Изготовлять вертикально-сверлильный станок модели 2Н118 начал станкостроительный завод в городе Молодечно. В конце пятидесятых годов он был переориентирован на выпуск сверлильных агрегатов. В начале шестидесятых запущено производство базовой модели 2118. Основываясь на ее эксплуатационных данных, конструкторы разработали вертикально-сверлильный станок 2Н118, технические характеристики которого были улучшены, и были учтены все недоработки.

Основу данного механизма составляет колонна, которая своим основанием крепится к фундаменту. На ней установлена коробка скоростей, размещающаяся в верхней части конструкции, а также стол и коробка подач в шпиндельной бабке. К особенностям конструкции можно отнести жесткость, прочность механизмов и скоростной диапазон режущего инструмента. Движение рабочей головки вдоль станины происходит благодаря реечному механизму, управляемому штурвалом.

Деталь устанавливается на стол, в специальные приспособления, и может по нему перемещаться, для совмещения места сверления отверстия с режущим инструментом. Стол может двигаться вдоль станины. Его установка, а также установка шпиндельной бабки зависит от высоты инструмента и детали. Процесс обработки может проходить в ручном и механическом режимах.

Чтобы разобраться, как устроен сверлильный станок 2Н118, открываем паспорт, и находим всю необходимую информацию.

Скачать паспорт (инструкцию по эксплуатации) станка 2Н118

Выделим из него основные технические характеристики:

Параметр Значение
Габариты, мм 870х590х2080
Вес, кг 450
Max диаметр, мм 18
Стол:
Размеры, мм 360х320
Перемещение, мм 350
Шпиндель:
Вращение, об/мин 180-2800
Перемещение, мм 300
Конус Морзе 2
Скорость 9
Двигатель, Вт 1500

Кроме того, здесь можно найти кинематическую схему, которая приводится ниже, и описание ее особенностей.

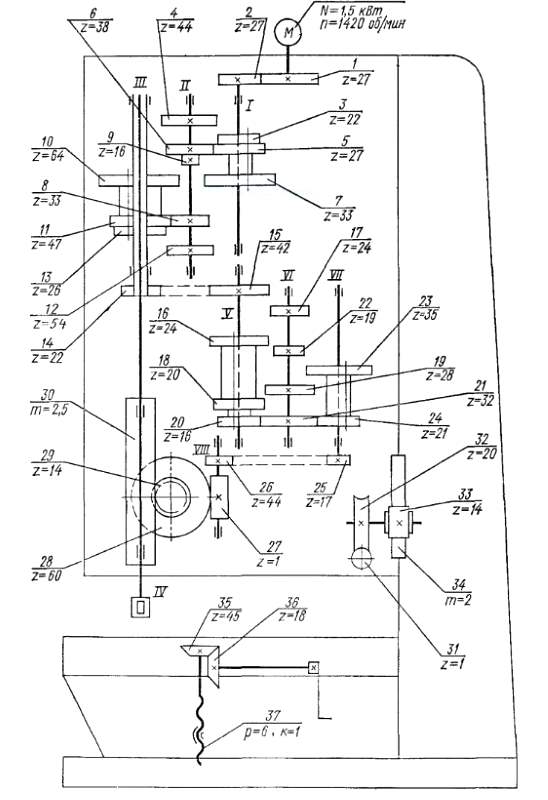

Кинематическая схема станка

Кинематическая схема станка

К ним можно отнести:

  • электрореверс, изменяющий направление вращения головки;
  • 9-ступенчатая коробка скоростей, расширяющая диапазон вращения режущего инструмента;
  • 6-ступенчатая коробка подач, регулирующая вертикальное перемещение;
  • реечный механизм, перемещающий шпиндельную бабку;
  • винтовая пара, обеспечивающая передвижение стола.

Для долгосрочной работы, необходимо уделить внимание креплению станка 2Н118 к фундаменту. Его с помощью уровня выставляют на клиньях, после чего под основание заливают раствор. Когда он затвердеет, фундаментные болты затягиваются.

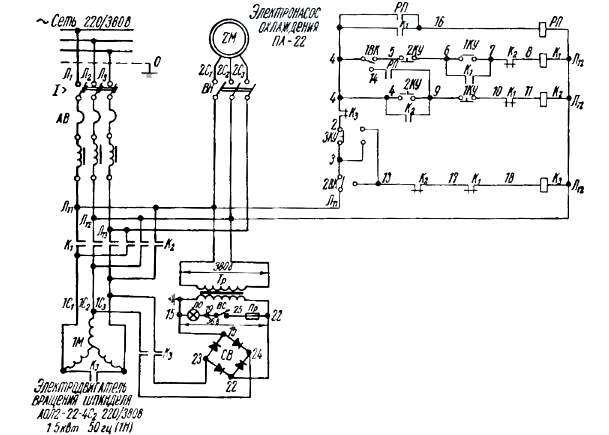

Электрическая схема станка 2Н118

Электрическая схема станка 2Н118

Нельзя обойти электрическую часть станка. Главными ее составляющими является:

  • двигатель, вращающий шпиндель;
  • выпрямитель селеновый;
  • автоматика, состоящая в основном из реле и пускателей;
  • охлаждающий насос.

Выпрямитель используется для запуска тормозного пускателя, при этом происходит динамическое торможение режущего инструмента. Кроме того, электродвигатель защищен от перегрузки автоматическим выключателем.

Во избежание аварий и травматизма обслуживающего персонала, все оборудование качественно заземляется.

Все вышеперечисленные документы на 2Н118, входят в руководство по эксплуатации. Оно дает возможность правильно установить, запустить и эксплуатировать механизм. А в случае поломки, быстро выявить неисправность.
