Радиально-сверлильные станки применяются для обработки заготовок, имеющих большой вес и габариты в единичном и мелкосерийном производстве: в ремонтном производстве, судостроении и машиностроении.

радиально-сверлильный станок

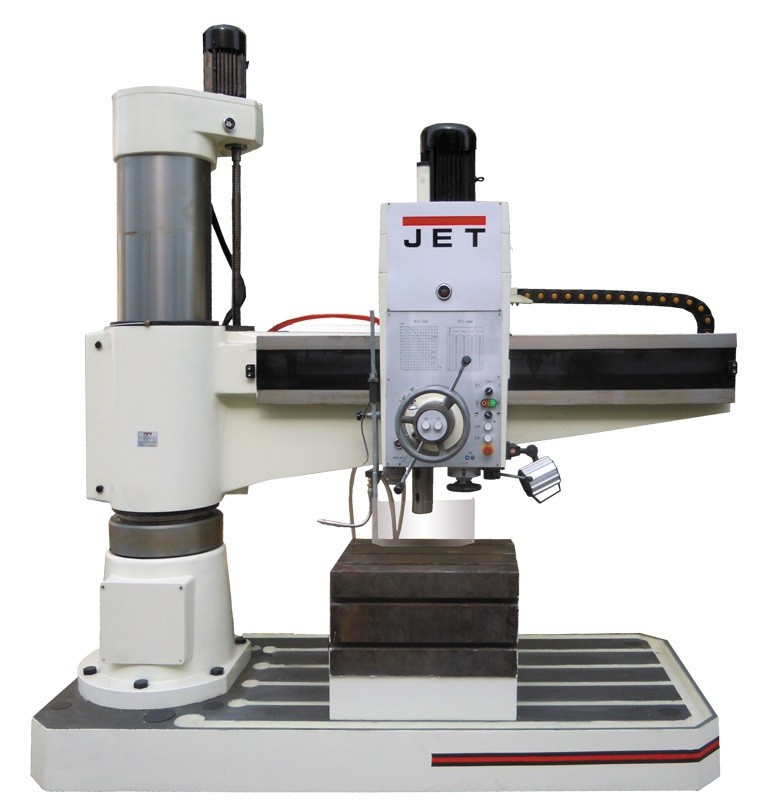

Радиально-сверлильный станок Jet JRD-1600W

Основным преимуществом относительно вертикально-сверлильных станков — возможность обрабатывать детали в любой точке без ее переустановки. Это экономит время и увеличивает точность, т.к. переустановка крупной и тяжелой детали затратное по времени мероприятие и может нарушить ее базировку. Т.е. перемещается не заготовка, а шпиндель относительно заготовки.

На радиальных сверлильных станках можно выполнять стандартные операции сверления по механической обработке деталей, а оснастив оборудование специальным инструментом и оснасткой — растачивать или притирать отверстия. Они являются универсальными.

Обозначение

По классификации ЭНИМС обозначаются следующим образом: первая цифра в маркировке обозначает группу «Сверлильные и расточные станки», вторая – тип – «Радиально-сверлильные станки», третья и четвертая – максимальный диаметр сверления. Буква – проводилась модернизация станка. Например, 2В56 – радиально-сверлильный станок с максимальным диаметром сверления 60 мм.

Современные импортные образцы станков не имеют стандарта обозначения – каждый производитель обозначает модели по собственному стандарту. Например, Optimum классифицирует свои радиальные станки на легкие (RB) и тяжелые (DR): RB6, RB8, DR5, DR6; Proma обозначает тяжелый станок RV-32; Jet – JRD: JRD-460, JRD-720R, JRD-1100R.

Отсутствие стандарта приводит к путанице и усложняет подбор аналогов.

Компоновка

Оборудование имеет своеобразную компоновку: колонна и стол устанавливаются на плиту. На колонне закреплена траверса, перемещающаяся по колонне в вертикальном положении, а также она имеет возможность осуществлять поворот относительно колонны на 360 градусов. На траверсе установлена сверлильная (шпиндельная) головка, перемещающаяся относительно траверсы в горизонтальном направлении. Она выполнена в виде отдельного агрегата. Если ее необходимо зафиксировать в определенном положении, то для этих целей имеется механизм зажима.

На рынке можно встретить настольные радиально-сверлильные станки, по компоновке напоминающие вертикально-сверлильные. Основное их отличием от классической компоновки — возможность перемещения стола в вертикальном направлении вместо перемещения траверсы.

Типы станков

В зависимости от условий эксплуатации и специфики производства радиально-сверлильные станки подразделяются на несколько типов:

  • общего назначения;
  • общего назначения с поворотом сверлильного узла;
  • на направляющих станины;
  • установленные на рельсы;
  • переносные (мобильные);
  • настенные.

Станки общего назначения применяются в ремонтных цехах, металлообрабатывающих производствах. Они являются стационарными – один раз устанавливаются на фундамент и больше не переносятся во время эксплуатации. Заготовку устанавливают на стол или на фундаментную плиту. В фундаментной плите находится бак для СОЖ с насосом для ее подачи в зону резания. Шпиндельная бабка перемещается вдоль траверсы в горизонтальной плоскости, а траверса – в вертикальной и вокруг колонны. Оборудование с поворотом шпинделя относительно горизонтальной поперечной балке в угловом направлении относится ко второму типу.

На направляющие станины радиальные станки устанавливают для обработки тяжелых у крупногабаритных заготовок. Другой разновидностью данного типа являются станки, установленные на тележку, которая способна перемещаться по рельсам за счет электропривода.

Настенные и переносные радиально-сверлильные станки применяются в судостроении и тяжелом машиностроении, а их основное назначение – обработка труднодоступных деталей, имеющих большие габариты: корпусные и отливки.

Характеристики

Основными характеристиками при выборе подобного оборудования являются:

  • максимальный диаметр сверления в стали;
  • расстояние от шпинделя до стола;
  • возможность реверсивного вращения шпинделя;
  • длина перемещения сверлильного узла по горизонтальной поперечной балке;
  • возможность подачи смазочно-охлаждающей жидкости.

Кинематика

Вращение шпинделя – главное движение станка.

Передвижение шпинделя в вертикальном направлении – движение подачи.

Передвижение траверсы в верх и низ вдоль колонны, передвижение в горизонтальном направлении сверлильной головки вдоль траверсы, передвижение траверсы вокруг оси колонны – установочные движения.

Кинематическая схема 2Н55

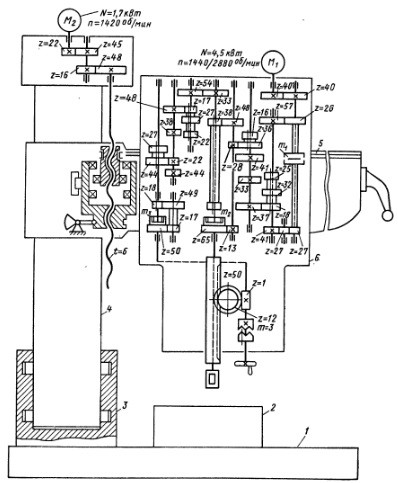

Пример кинематической схемы радиального сверлильного станка 2Н55

Станки имеют широкий диапазон частот вращения, скоростей сверлильной головки и механических подач.

Бренды

На сегодняшний день советское оборудование вытесняется импортными аналогами. Основными импортерами являются Китай, Турция, Италия и Германия.

Хорошую репутацию среди производственников завоевали Optimum, Proma, Jet, Knuth.
