Радиально сверлильный станок 2Л53У получил широкое применение в цехах, где нужно проводить работу по созданию отверстий в корпусных и иных заготовках. Устанавливается радиально сверлильный станок 2л53у, паспорт которого будет рассмотрен ниже, по причине достаточно высокой универсальности и надежности, возможности оптимизации под определенные условия работы. Станок 2л53у цена которого может существенно отличаться, имеет несколько подвижных элементов, что позволяет ускорить обработку и тем самым снизить себестоимость продукции.

Радиально-сверлильный станок 2Л53У

Радиально-сверлильный станок 2Л53У

Конструктивные особенности

При определенном оснащении радиально-сверлильного станка 2л53у применяют в машиностроительной, станкостроительной и других отраслях. Радиально сверлильный станок 2л53у технические характеристики имеет следующие особенности:

  1. Компоновка позволяет проводить обработку деталей, которые устанавливаются вне плиты.
  2. Класс точности Н.
  3. Ограничение диаметра получаемого отверстия при использовании сверлильного станка составляет 35 мм.
  4. От оси шпинделя до направления колонны расстояние может изменяться в пределе от 290 до 1 000 мм.
  5. По рукаву в горизонтальной плоскости сверлильная головка может перемещаться на 710 мм.
  6. Модель также позволяет перемещать стол, что позволяет упростить сверление в случае небольшого размера заготовки. Ограничение по вертикальному перемещению стала сверлильного станка составляет 340 мм.
  7. Размер плиты, на котором может размещаться заготовка, составляет 800 на 1500 мм.
  8. Паспорт радиально сверлильного станка 2л53у указывает на то, что конец шпинделя по ГОСТ 24644-81 Морзе 4.
  9. Кинематическая схема предусматривает наличие 8-ми скоростей шпинделя прямого вращения.
  10. Частота вращения шпинделя может варьировать в пределе от 35,5 до 1 400 об/мин.
  11. Число ступеней рабочих передач составляет 6.
  12. На радиально сверлильном станке может устанавливаться довольно большое количество различных режущих инструментов, некоторые крепятся через специальную оснастку, которая не поставляется в комплекте.

Скачать паспорт (инструкцию по эксплуатации) станка 2Л53У

Модель имеет разветвленную электрическую сеть. Система смазки и спецификации радиально сверлильного станка 2л53у определяют присутствие довольно большого количества электродвигателей.

Бочка и плита для базирования заготовки

Радиально сверлильный уменьшенный станок 2л53у имеет следующие основные элементы:

  1. Плита для базирования заготовки и рукав. Паспорт содержит следующую информацию о данных конструктивных элементах: при изготовлении плиты изготавливают чугун, на поверхности расположены Т-образные пазы. Конструкция также имеет вертикальную колону, на которой сверху расположен рукав. На рукаве есть направляющими, по которыми движется сверлильная головка. Ограничителем служат упоры. Кроме этого по колоне двигается бочка при помощи винта. Технические характеристики определяют высокую устойчивость к износу по причине установка резервуара для жидкости, а также насоса для создания требуемого давления. Подача смазки может контролироваться через установленный электрический шкаф на торце.
  2. Бочка. Инструкция по эксплуатации определяет возможность расположения шпинделя на различной высоте относительно плиты. Корпус изготавливается из чугуна путем отливки. Зажим конструкции проводится при помощи рукоятки вручную. Есть и контактный блокирующий выключатель, который исключает вероятность случайного перемещения бочки.

Проводя обзор этой модели отметим, что сверлильная головка может выходить за пределы плиты. Основной электродвигатель устанавливается сверху на стойке и расположен вертикально.

Сверлильная головка

При изготовлении корпуса использовали чугун, который устойчив к вибрационной нагрузке и не подвержен воздействию повышенной влажности. Внутри расположена система переключения скоростей вращения шпинделя или подачи. Для существенного продления срока службы конструкции соприкасающиеся элементы смазывают специальной суспензией. Для этого на корпусе устанавливают насос смазки, привод главного движения или тормоз шпинделя.

Управление коробкой передач проводится через установленные снаружи рукоятки. При изготовлении зубчатых колес используют легированную сталь, которая имеет повышенную износостойкость.

Поворотный стол

Рассматривая назначение модели отметим, что она предназначена для обработки корпусных заготовок со всех сторон при одной ее базировке. Технические характеристики определяют то, что стол изготавливается из чугуна.  Монтирование стола проводится на бочке. Паспорт имеет инструкцию по эксплуатации, в которой указано возможность поворота стола в диапазоне +90 и -80 градусов, для чего отвели специальную рукоятку. Для ограничения угла поворота установлен ограничительный палец.

Система охлаждения

Как ранее было отмечено, конструкция радиально сверлильного станка имеет систему охлаждения. Особенностью данной системы можно назвать нижеприведенные моменты:

  1. Модель станка оснащается емкостью и отверстие для заливки СОЖ.
  2. Жидкость может подаваться к основной части головки. В паспорт включили информацию, которая определяет установку электрического насоса для создания давления в системе.
  3. В плите есть каналы, через которые часть жидкости возвращается обратно в резервуар.

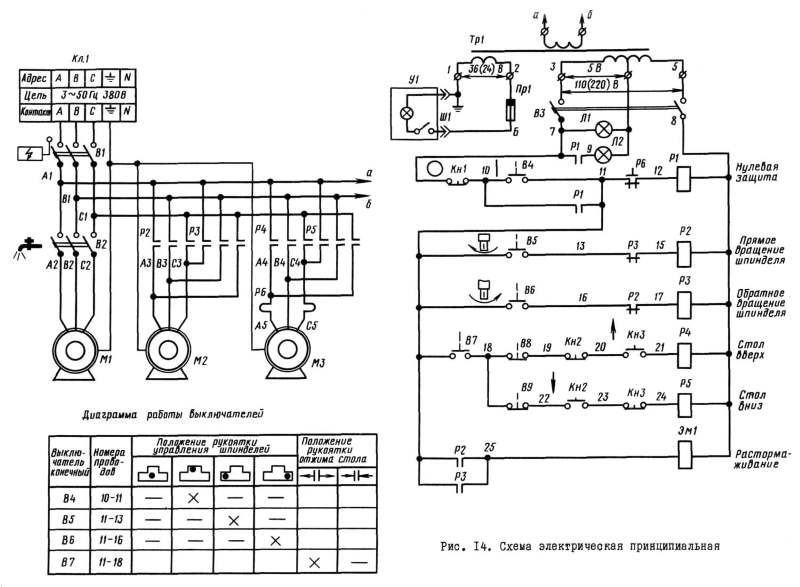

Электрическая схема станка 2л53у

Электрическая схема станка 2л53у

Электрическая схема состоит из нескольких выключателей автоматического типа, кнопки управления электрическими двигателями, электронасос и несколько двигателей, предохранителей. На электрическом щитке расположено несколько клавиш управления, а также табличка с основной информацией о радиально сверлильном станке.

Модель 2л53у  устанавливается без крепления к основанию. Вес радиально сверлильного станка 2л53у составляет 2 100 кг, что определяет надежную установку. Цена его может варьироваться в достаточно большом диапазоне. Расшифровка названия станка имеет индекс, указывающий на сниженный вес модели.
