Радиально-сверлильный станок  2К52 нашел свое место в массовом производстве деталей. Преимущественная операция – сверление крупных отверстий в заготовках любого типа. Машина справляется со своим назначением в условиях крупных цехов, где присутствуют большие рабочие нагрузки. Конструкция модели  2К52 подходит также для среднего по производительности предприятия.

Техническая информация

Рассматривая обзор производимых операций, которые без труда выполняются на радиально-сверлильном станке  2К52, необходимо выделить:

  1. Характеристики и расположение главных модулей позволяют с легкостью высверлить практически любое по размеру отверстие.
  2. Функциональные чертежи и перечень инструкций обуславливает операцию по развертыванию.
  3. Выполняется зенкерование.
  4. Модель, несмотря на собственные размеры и вес, способна нарезать различные варианты резьбы.

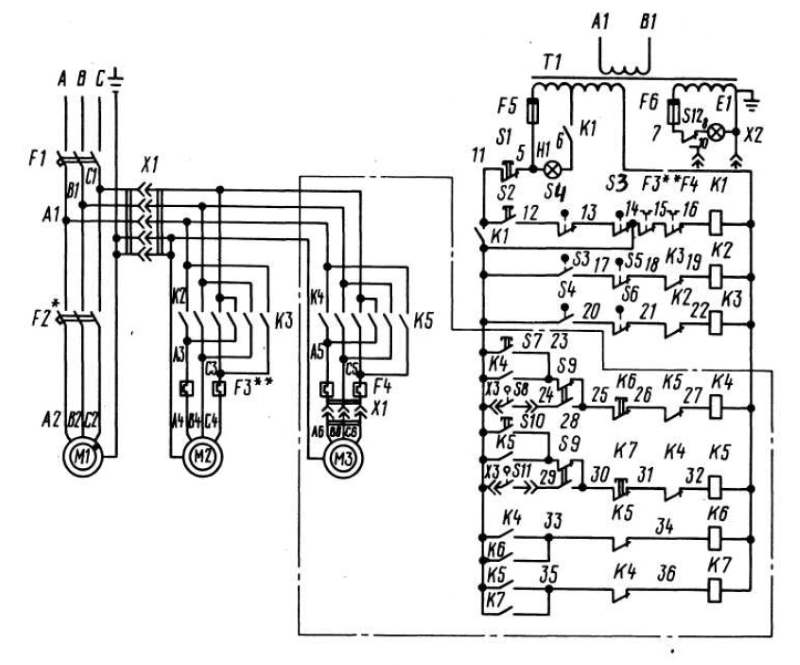

Принципиальная электрическая схема

Принципиальная электрическая схема

Сверлильно-радиальный станок  2К52, чертежи которого отражают полную эксплуатационную информацию о возможностях устройства, имеют следующие технические характеристики:

  1. Показатель класса точности сверлильной машины по ГОСТу относится к группе Н.
  2. Паспорт установки имеет ограничения по допустимому диаметру деталей – 45 мм.
  3. В процессе эксплуатации вылет шпинделя осуществляется на 800 мм.
  4. Допустимое перемещение по рукаву в мм. – 900.
  5. В процессе сверления смещение главной головки происходит на максимальные 900 мм.
  6. В руководстве отражен параметр угла поворота рукава вокруг основной колонны – 360 градусов.
  7. Размеры сверлильной основы (плиты) – 800х630 мм.

Параметры шпинделя

Характеристики допустимой частоты вращения шпинделя колеблются от 63 оборотов и могут достигать 1600. Величина небольшая, но оптимальна для выполнения сверлильных работ высокой точности. Шпиндельные характеристики радиально-сверлильного станка  2К52 следующие:

  1. Численность прямых скоростей – 8.
  2. Количество ступеней подач при сверлильных операциях – 3.
  3. Грамотно продуманная электрическая схема поддерживает мощность для крутящего момента в 90 Н-м.
  4. Сверлильная машина 2К52 имеет преимущественно ручной тип фиксации рукава, сверлильного элемента.

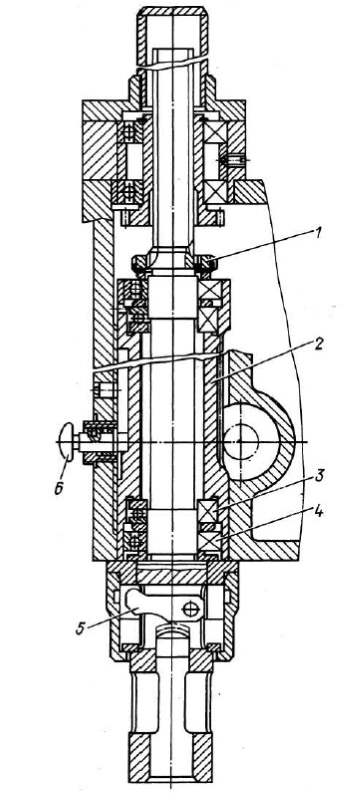

Шпиндель станка 2К52

Шпиндель станка 2К52

Инструкция по эксплуатации включает информацию о приводе установки.

Скачать паспорт (инструкцию по эксплуатации) радиально-сверлильного станка 2К52

Привод

Главный механизм обеспечения скорости вращения, ее переключение в процессе сверлильной деятельности и работу коробки скоростей характеризуется одной особенностью. Осуществив разборку коробки скоростей сверлильного станка  2К52, паспорт которой включает собственный электропривод, можно сказать о наличии нескольких подобных механизмов.

Допускается установка 3х электрических двигателей согласно руководству по эксплуатации  2К52и другим нормативным документам. Мощность основного привода составляет 1,5 кВт.

В руководстве указывается масса установки – 1250 кг., также отображается полная расшифровка названия станка.

Кинематическая схема строится на четырех цепях, первой из которых является цепь вращения основного шпинделя. Осуществляя разборку установки можно заметить, нагрузка при вращении шпинделя равномерно распределяется по коробке скоростей, приводному валу типа У.

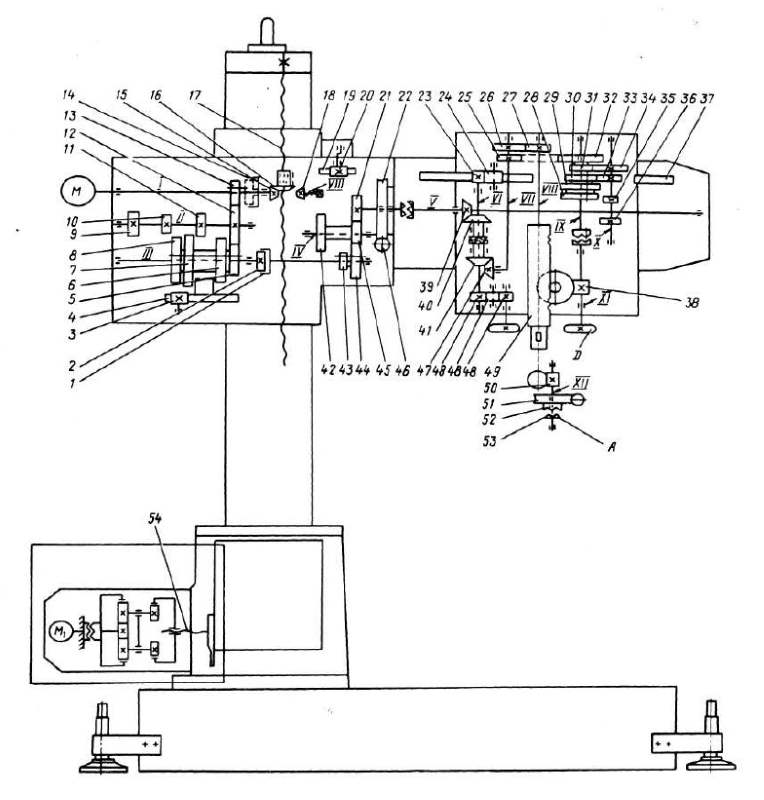

Кинематическая схема станка 2К52

Кинематическая схема станка 2К52

Составляющими кинетической схемы также являются:

  1. Цепь осуществления подач.
  2. Цепь вертикального смещения основного рукава.
  3. Цепь осуществления зажима колоны.

В процессе сборки конструкторы оснастили установку  2К52 максимальным набором дополнительных модулей. Расширенная функциональность позволяет увеличить точность всех операций, появляется также возможность работы со сложными заготовками, ускоряется производительность.

В итоге, машина для сверления  2К52 обладает подходящими для выполнения многих работ параметрами, регулировка которых позволяет добиться достаточно высокой точности. Каждая рабочая операция производится без сложных манипуляций, что под силу выполнить даже работнику с минимальной квалификацией. Получаемые отверстия всегда имеют правильную форму.
