Настольные сверлильные станки получили самое широкое распространение и применяются начиная от домашних мастерских и заканчивая промышленным производством.

На нашем рынке можно встретить вертикально-сверлильные станки производства СССР, России, Китая и прочих стран. Советское оборудование находится достаточно в плачевном состоянии и морально устарело, покупают его, как правило, чтобы сэкономить.

Большую долю рынка занимает китайское оборудование. Распространенными брендами являются Proma, Jet, Optimum, Энкор Корвет, Калибр и др.

К настольным сверлильным станкам можно отнести вертикально-сверлильные станки, способные обрабатывает отверстия диаметром до 16 мм в черных и цветных металлах, а также дереве, пластике и др. распространенных материалах.

Основными параметрами при выборе будут:

  • максимальный диаметр сверления в стали;
  • ход шпинделя;
  • габариты рабочего стола;
  • количество скоростей привода;
  • мощность привода.
  • Напряжение питания двигателя (220 / 380 В).

Дополнительными преимуществами являются:

  • возможность подключения подачи смазочно-охлаждающей жидкости;
  • установки крестовинного стола;
  • наличие станочных тисков в комплекте поставки.

Настольно-сверлильный станок 2М112

Рассмотрим настольный сверлильный станок на примере советского образца 2М112.

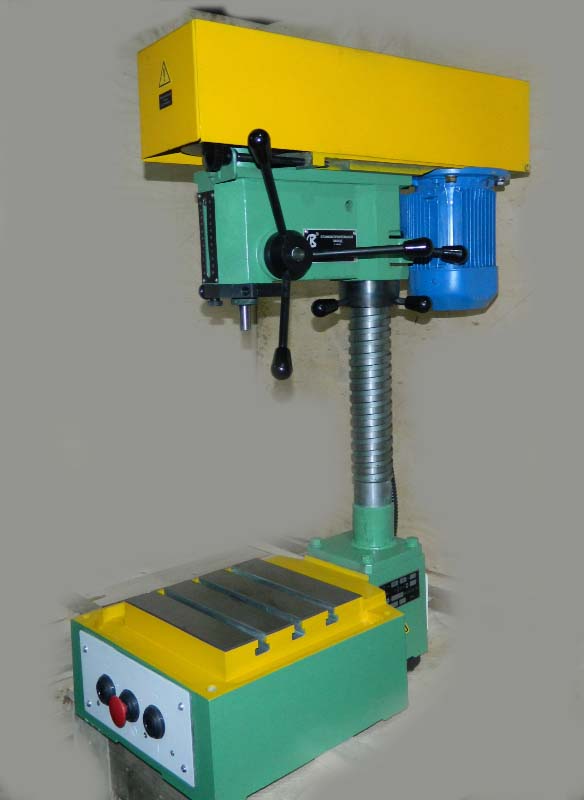

Настольный вертикально-сверлильный станок 2М112

Настольный сверлильный станок 2М112

2М112 применяется для обработки мелких заготовок из металла и дерева. На станке возможно производить сверление, рассверливание и нарезание резьб диаметром до 12 мм.

Сверлильный станок 2М112 можно встретить на территории бывшего СССР практически в любом учебном заведении, ремонтной мастерской или цеху. 2М112 массово выпускался на заводе «Практика» и «Жальгирис» в г. Вильнюс, а также производственном предприятии «Сельмаш» в г. Киров.

Аналогами станка 2М112 являются НС-12А, ГС2112, БС-01, ЕНС-12 и другое оборудование отечественного производства. Из китайских образцов можно выделить Optimum B13, Proma PTB-16B, Jet JDP-10.

По классификации ЭНИМС данная модель металлорежущего станка относится к группе сверлильных станков (цифра 2), буква А говорит нам что была проведена модернизация, относится к типу вертикально-сверлильных (цифра 1), наибольший диаметр сверления составляет 12 мм (цифра 12 в аббревиатуре). Класс точности Н – нормальный, т.е. допускается отклонение в 10 мкм.

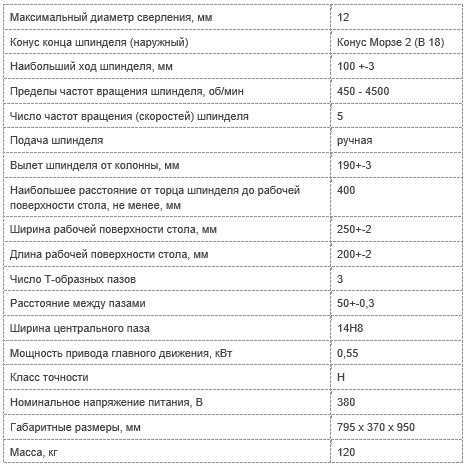

Технические характеристики настольного сверлильного станка 2М112

Технические характеристики настольного сверлильного станка 2М112

Комплектация

В комплектацию станка входит клиновой приводной ремень, сверлильный патрон 16, а также по согласованию могли оснастить светильниками.

Опционально можно оснастить станок крестовым столом, тисками, револьверной головкой, системой подачи СОЖ, пневмогидравлической подачей.

Особенности станка 2M112

  • необходимо раз в 7 дней смазывать обработанные подвижные части станка;
  • имеется упор для сверления отверстий на одинаковую глубину;
  • возможность регулирования всех важных частей;
  • плита (стол) оснащается каналами для эффективного отвода СОЖ;
  • все электрооборудование скрыто внутри плиты;
  • основу шпиндельной бабки составляет чугунный корпус.

Кинематическая схема

Шпиндельный узел располагается в чугунном корпусе, в котором также установлен механизм натяжения ремней. За корпусом в вертикальном положении установлен электродвигатель на 380 В, вращение от которого передается через ременную передачу на шпиндель.

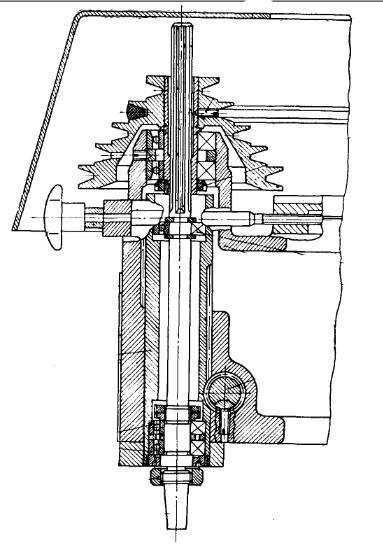

Схема шпиндельного узла 2М112 в разрезе

Схема шпиндельного узла 2М112 в разрезе

Шпиндель изготавливается из стали 45.  Частота вращения меняется перекидыванием клинового ремня между ручьями шкива и диапазон может варьироваться в пределах от 450 до 4000 об/мин. Всего имеется пять ступений (скоростей).

Подача шпинделя осуществляется в ручную путем вращения рукоятки на 190 мм.
