Станок настольно-сверлильный ГС2116К применяется для проведения технических работ по высверливанию отверстий и обработке резьбы в деталях из цветных сплавов, чугуна, металлов, неметаллических элементов. Устройство предназначено для работы на предприятиях, в ремонтных мастерских и в бытовых условиях.

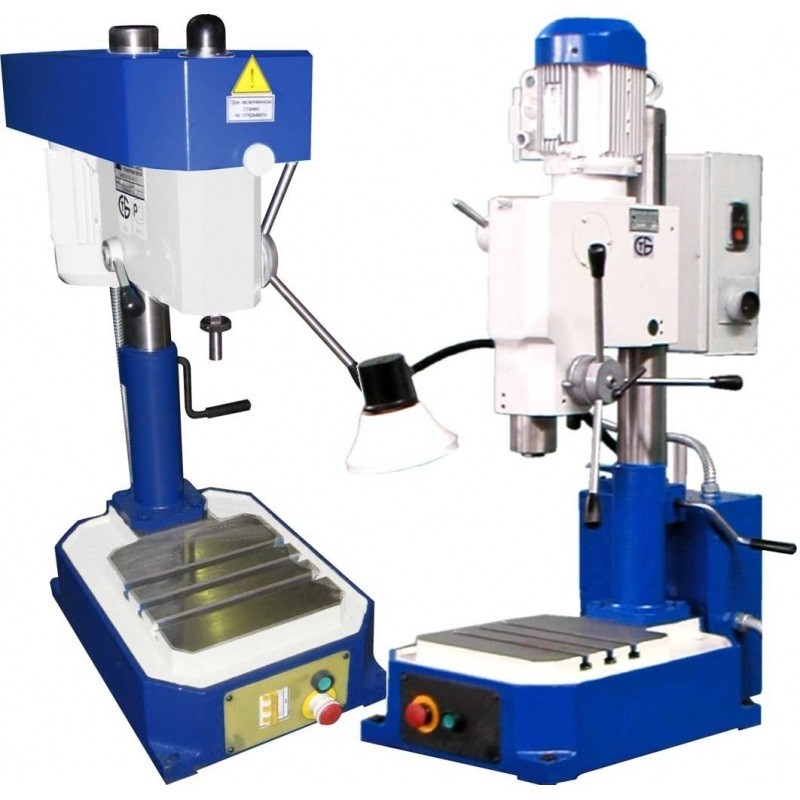

Настолько-сверлильный станок ГС2116К

Общий вид станка ГС2116К

Особенности использования станка в работе

Настольно-сверлильный станок ГС2116К используется для проведения таких работ:

  • нарезка резьбы;
  • зенкерование;
  • сверление;
  • рассверливание;
  • развертывание.

Простота структуры станка обеспечивает легкость во время процесса эксплуатации. К числу преимуществ этого станка также относят надежность и износостойкость.

Для того, чтобы успешно выполнять сверлильные работы, работник может рассчитывать отсчет глубины по плоскостной шкале или упору. Такие операции, как реверс вращения, включение и отключение регулируются рукояткой для реверсных работ шпинделя.

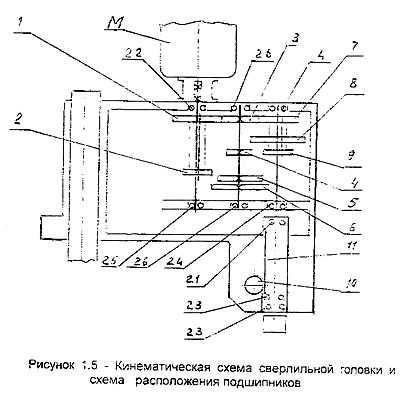

Кинематическая схема сверлильной головки станка ГС2116К

Кинематическая схема сверлильной головки станка ГС2116К

Производитель станка обеспечивает поставку дополнительных комплектующих, среди которой есть:

  • ключ к электрическому шкафу;
  • втулка;
  • лампа;
  • клин.

Потребитель может заказать и другие комплектующие при условии доплаты:

  • патрон для нарезки резьбы;
  • тиски;
  • оправку;
  • монтажную станковую головку;
  • патрон для выполнения сверлильных работ.

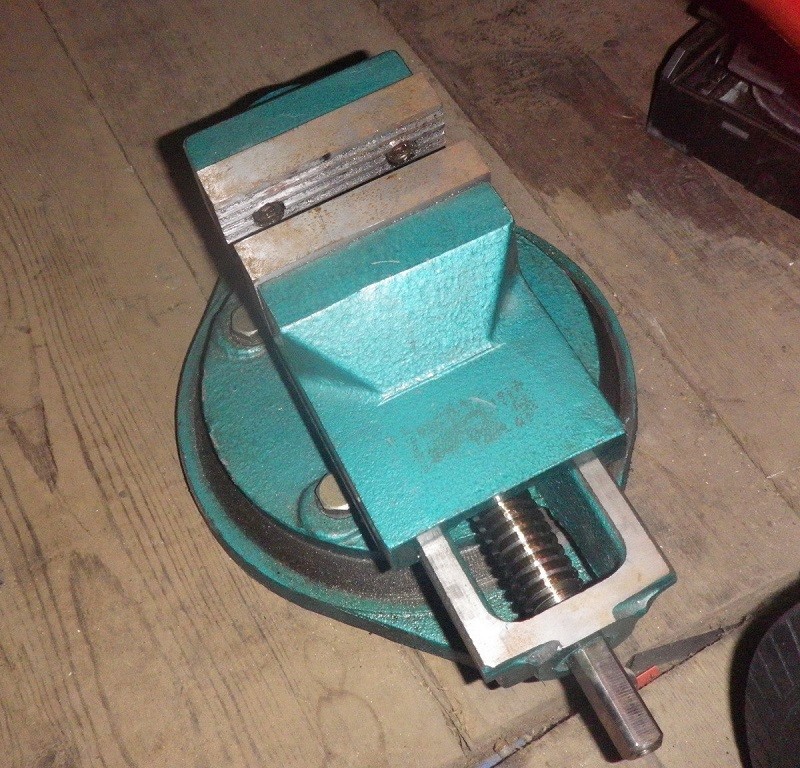

Тиски настольно-сверлильного станка ГС2116К

Тиски настольно-сверлильного станка ГС2116К

В стандартную комплектацию также входит электрическое оборудование, которое применяется для питания из трехфазной электросети переменного тока с установленным напряжением в 380В и частотой в 50 Гц. Работу механизма обеспечивают асинхронные трехфазные электрические двигатели:

  • электронасос с предельной мощностью в 0.18 кВт;
  • основной двигатель с рабочей мощностью 0.75 кВт.

Чтобы не допускать аварийных ситуаций, поломок, замыканий, настоятельно рекомендуется ознакомиться с инструкцией по эксплуатации. В случае несоблюдения правил эксплуатации потребитель лишается гарантийных обязательств.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка ГС2116К

Для того, чтобы начать правильную работу со станком, требуется соблюдать осторожность. Во время включения рукоятка реверсного механизма должна пребывать в нейтральном расположении.

Механизм начала работы со станком следующий:

  1. Реверсная рукоятка поворачивается в одно из рабочих расположений. Во время изменения режима работы запускается один из встроенных пускателей посредством конечных контактных выключателей.
  2. Оба пускателя приводят в рабочее состояние основной электродвигатель. Шпиндель перестает работать в том случае, когда рукоятку реверса обращают в нейтральную позицию.
  3. Когда на станке размещают электронасос, он запускается посредством одного из переключателей на управляющем пульте.
  4. Если возникает необходимость, можно воспользоваться установленным на станке светильником. Светильник включается посредством тумблера, который расположен при его основании.
  5. Для того чтобы упредить возникновения поломок, в механизм устройства встроен толкатель красного цвета. Также можно остановить работу при помощи вводного переключателя.

Разработчиками устройства предусмотрены механизмы защиты от короткого замыкания, которые встроены в электрическую схему. Защита трансформатора и двигателя реализована посредством выключателя с автоматическим механизмом.

Двигатель защищен не только от замыканий, но и от рабочих перегрузок. Для целей защиты электрического механизма от таких негативных явлений в устройство встроены срабатывающие тепловые реле.

Не следует спешить начать работу на станке. Начало работы возможно после срабатывания сигнала лампы.

Во время эксплуатации настольно-сверлильного устройства может возникнуть аварийная ситуация, когда выходит из строя какой-либо элемент. В технических характеристиках оборудования описаны такие защитные механизмы:

  • имеется возможность нажать на кнопку экстренного прекращения работы;
  • тепловые реле;
  • защита нуля, благодаря которой исключается возможность непроизвольного продолжения работы после возникновения перерывов напряжения, скачков в электропитании;
  • устройство не может включиться, если рукоять реверса располагается не в нейтральной позиции.

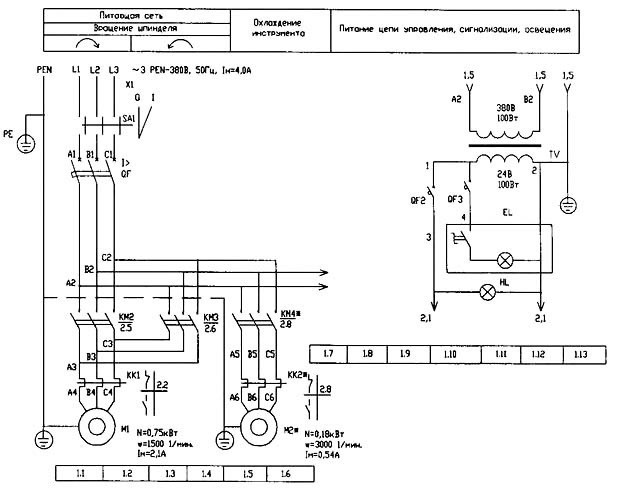

Электрическая схема настольно-сверлильного станка ГС2116К

Электрическая схема настольно-сверлильного станка ГС2116К

Монтажные работы по установке станка возможны исключительно электриком. Только он может с достаточной безопасностью осуществить подключение электростанка к сети. Для подключения к сети подойдет не всякий кабель, а только четырехжильный, поперечное сечение которого должно составлять хотя бы 1.0 мм кв. Если такого кабеля нет, можно воспользоваться жгутовым материалом из изолированных проводов меди.

Перед тем, как использовать станок для разного рода работ, потребитель должен проверить общее рабочее состояние механизма. При выявлении какого-либо брака потребителю следует сообщить о нем продавцу, чтобы получить возможность своевременно заменить неисправный прибор.

Отзывы о работе станка

На рынке представлен широкий выбор станков. По этой причине выбор может оказаться сложным. Спрашивая у продавцов, можно выбрать не тот товар, ведь они заинтересованы в продаже.

Чтобы не ошибиться в выборе, можно изучить отзывы о станке потребителей, которые испытали его в работе.

Станок ГС2116К достаточно распространен на рынке. Нередко можно встретить описание этого устройства. На специализированных форумах можно встретить немало информации об отличиях в модификациях оборудования данного типа.

Покупатели отмечают стабильную работу устройства на предприятиях, надежность, неплохую износостойкость. Хотя гарантия на станок распространяется только на двенадцатимесячный срок, тем не менее, нигде не встречается упоминаний о том, что устройство когда-либо у кого-либо ломалось за период в один год. Наоборот, часто встречается информация о том, что его используют для работы уже много лет.

Станок имеет ряд преимуществ перед своими конкурентами. Отмечено, что встроенная в него коробка скоростей присутствует далеко не в каждой подобной модели. Один пользователь форума нашел этот плюс, сравнивая станок ГС2116К с 2М112.

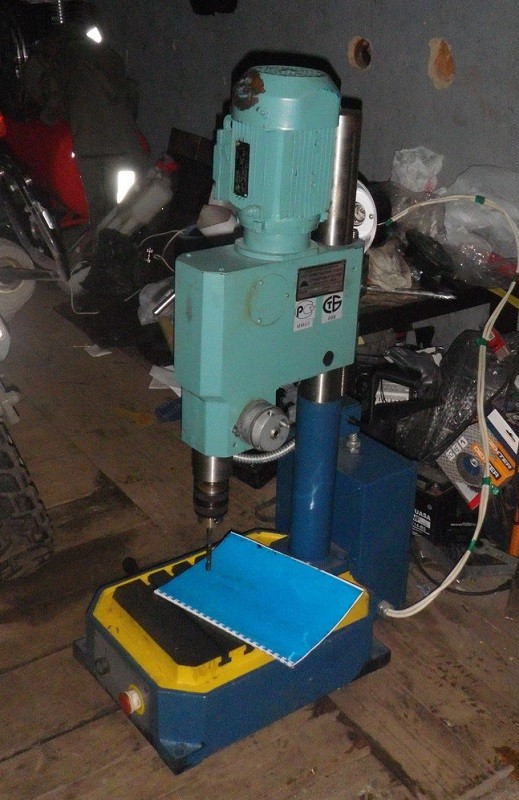

Внешний вид станка ГС2116К

Внешний вид станка ГС2116К

К числу удобств электроприбора ГС2116К относят наличие боковой ручки для перехода в рабочее состояние и перехода на реверс. В процессе эксплуатации может раскручиваться патрон, но его можно без лишних усилий восстановить в исходное положение.

Нередко бывает, что действия пользователя могут привести к аварийным ситуациям. Один пользователь форума отмечает, что можно не волноваться о поломке, потому что в станке встроен автоматический механизм защиты от поломок, что и было ненамеренно проверено на практике. Оказывается, устройство не ломается даже в том случае, если забыть вытянуть клин, а потом еще включить прибор в таком состоянии. К удивлению рабочих, устройство не сломалось. Видимо, это произошло, потому что встроена предохранительная противоаварийная муфта.

Рабочие, использующие станок, приводят не только позитивные стороны его применения, но и негативные. Из негативных аспектов эксплуатационно-монтажного опыта отмечаются два момента: большой вес станка и его высокая стоимость.

По данным технического паспорта станок весит 140 кг. При таком весе может возникнуть трудность при разгрузке и переносе оборудования. Чтобы переместить механизм на рабочее место, может потребоваться координированная работа четырех человек.

Большая стоимость станка – существенный недостаток. Станок, предназначающийся для работы, может прийтись далеко не каждому по карману. Если станок используется для постоянной работы, он будет полезен и обязательно окупится, но если необходимо оборудование для нерегулярных работ, лучше будет отыскать более дешевый вариант.

Меры безопасности

Во избежание возникновения травматизма следует помнить о правилах работы со сложным электромеханическим оборудованием:

  1. Запрещено использовать станок людям, которые не имеют соответствующего уровня обучения.
  2. Перед началом первой работы следует ознакомиться с инструкцией по эксплуатации электроприбора.
  3. Запрещено обрабатывать заготовки, которые не закреплены надлежащим образом в тисках.

Станок ГС2116 – отличное приобретение для любого предприятия. Благодаря встроенной противоаварийной системе он отличается хорошей износостойкостью. Единожды купив станок, его можно использовать на протяжении многих лет.
