Выдержавший несколько модернизаций советский вертикальный настольно-сверлильный станок модели 2М112, имеющий координатный стол, до сих пор широко востребован и для нужд домашней мастерской, и в небольших ремонтных предприятиях. Независимо от производителя (а модель 2М112 выпускалась в Литве заводом Komunaras, и в г. Киров, ныне Вятка – местным станкостроительным заводом), данный агрегат сохраняет достаточную функциональность и удобство.

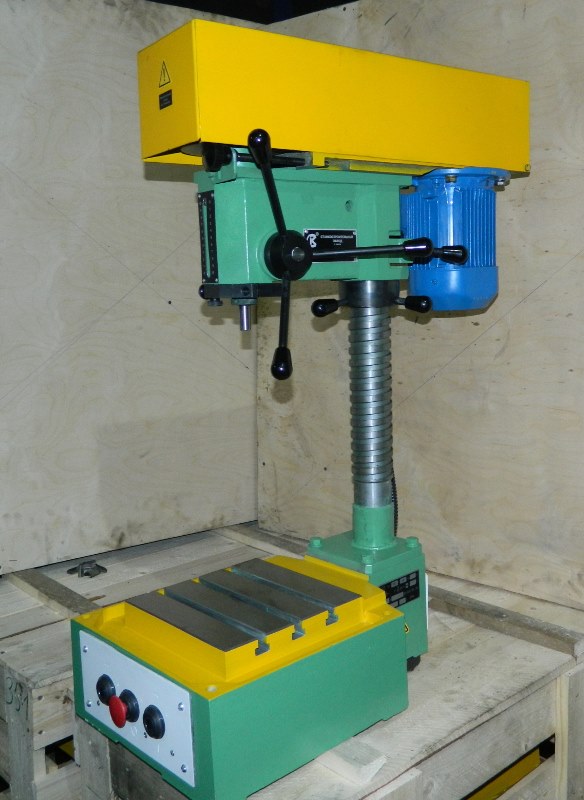

Общий вид настольно-сверлильного станка 2М112

Общий вид настольно-сверлильного станка 2М112

Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента. Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских.

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.  Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

  1. Вылет шпинделя – 0,19 м.
  2. Номер применённого конуса Морзе – В18.
  3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
  4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
  5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
  6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин-1.
  7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
  8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
  9. Вес – 120 кг.

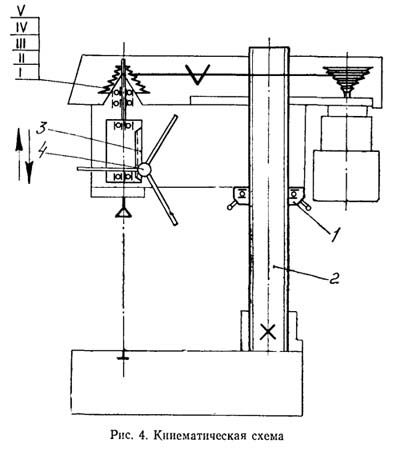

Кинематическая схема настольно-сверлильного станка 2М112

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров —  рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

  1. Электрический двигатель.
  2. Клиноременную передачу.
  3. Вертикальный кронштейн.
  4. Шпиндель, входящий в состав инструментальной головки.
  5. Рукоять передвижения инструментальной головки по кронштейну.
  6. Рукоятку подачи пиноли.
  7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
  8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
  9. Хомут с мерной линейкой.
Настольно-сверлильный станок 2М112 без защитного кожуха

Настольно-сверлильный станок 2М112 без защитного кожуха

Описание работы сверлильного станка 2М112

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

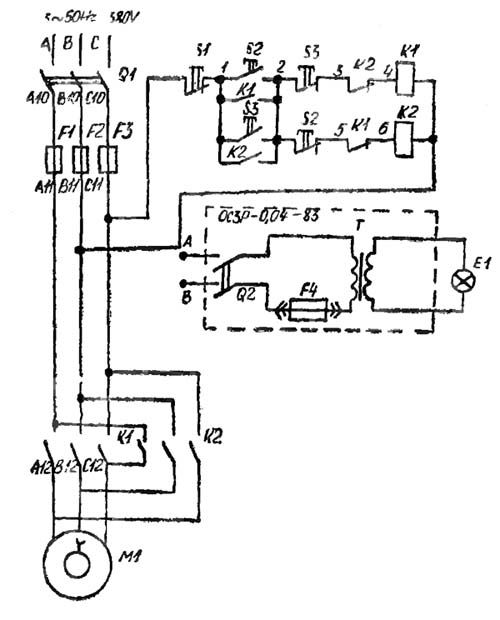

Электрическая схема настольно-сверлильного станка 2М112

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.
