Процесс нарезания резьбы на сверлильном станке в общем и целом мало чем отличается от ручного нарезания метчиком. При правильном подходе рекомендуется используют машинные метчики.

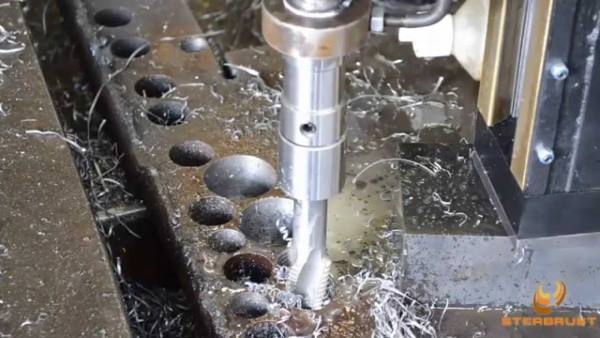

Процесс резьбонарезания на сверлильном станке на магнитной подушке

Процесс резьбонарезания на сверлильном станке на магнитной подушке

Чтобы нарезать внутреннюю резьбу на станке нужно предвварительно просверлить в детали отверстие. Его диаметр зависит от будущей резьбы и ее шага. Строго говоря, существует ГОСТы в которых даются указание о необходимом отверстии под конкретную резьбу в зависимости от ее точности.

ГОСТ 19257-73 «Отверстия под нарезание метрической резьбы»
ГОСТ 21348-75 «Отверстия под нарезание трубной цилиндрической резьбы»
ГОСТ 21350-75 «Отверстия под нарезание трубной конической резьбы»

От следования указаний ГОСТов будет зависеть качество будущей резьбы: если отверстие выполнить больше рекомендуемого, то ее профиль получается не полным, если меньше – резьба получается рваной, а из-за возросшей нагрузки может сломаться инструмент.

Резьбонарезание можно производить как на обычных сверлильных станках, так и на специальных резьбонарезных.

Видео резьбонарезания на сверлильном станке 2Н112

Если по каким-либо причинам у вас отсутствуют таблицы с рекомендуемыми диаметрами, то можно воспользоваться формулой

Dп.рез. = Dном – P,

где Dп.рез. – диаметр, который нам необходимо просверлить для будущей резьбы; Dном – номинальный диаметр; P – шаг резьбы.

Например, перед нами стоит задача нарезать внутреннюю резьбу М8×1,25. Для этого производим расчет и просверливаем отверстие ∅ 6,75 мм.

Рекомендации при нарезании резьбы машинным способом

  1. В заготовках, полученных литьем или ковкой, отверстия обязательно нужно предварительно рассверливать или зенкеровать, т.к. отсутствует возможность выполнить их под нарезание резьбы в пределах допуска.
  2. Нарежьте фаску со стороны подвода метчика под углом 60 и глубиной более 1 шага резьбы.

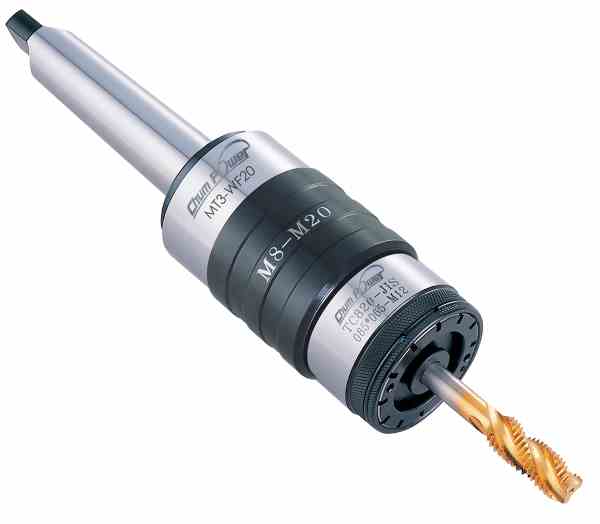

  3. Используйте специализированные резьбонарезные сверлильные патроны: реверсивные, плавающие, качающиеся, самоцентрирующиеся, предохранительные.
  4. Для исключения задиров, рваных витков и повышения стойкости инструмента используйте пасты и смазки.

СОЖ для улучшение режущих свойств и отвода тепла можно изготовить самостоятельно в домашних условия. Самым простым рецептом является вариант, разработанный Петровым Г.Д. В состав смазки входят:

  • олеиновая кислота — 78%;
  • стеариновая кислота — 17%;
  • сера тонкого помола – 5%.

Олеиновую и стеариновую кислоты нагреваем до температуры 65 C и смешать. Когда раствор остынет до температуры 20 C необходимо смешать его с серой.

Если нет желания заниматься изготовлением смазки, то ее можно приобрести в любом инструментальном магазине или на рынке. На основе ингредиентов смазки Петрова сейчас изготавливается достаточно большое количество смазок зарубежных производителей.

При обработке легких сплавов можно в качестве СОЖ можно использовать керосин или жирной 10% эмульсией.

Не рекомендуется смазывать метчик маслом, т.к. это приводит к налипанию стружки и затрудняет ее извлечение.

  1. Обратите внимание на нюансы при нарезании в глухих отверстиях на сверлильном станке:
    1. предварительно необходимо просверливать отверстия большей длины, чем будет длина самой резьбы, если это конструктивно возможно. Данное мероприятие способствует отводу стружки и формированию полного профиля;
    2. используйте предохранительные патроны: когда инструмент упрется в дно он автоматически перестанет вращаться и не сломается;
    3. если на вашем станке отсутствует реверс шпинделя, то используйте реверсивные патроны для выкручивания метчика.

Работа на магнитном сверлильном станке

Чтобы исключить брак при нарезании резьбы на сверлильном станке придерживайтесь следующих правил:

  • подготавливайте диаметр отверстия под резьбу по ГОСТ;
  • правильно подбирайте инструмент требуемой конструкции и геометрии согласно обрабатываемого материала;
  • помните, что метчики могут изготавливаться комплектами: черновые и чистовые, следовательно, обязательно использовать все для образования полного профиля;
  • пользуйтесь заточенными метчиками;
  • выставляйте инструмент строго по оси отверстий без перекосов;
  • подавайте качественную смазочно-охлаждающую жидкость в место реза в зависимости от обрабатываемого материала;
  • выбирайте оптимальные скорости резания;
  • вовремя удаляйте стружку из канавок метчика.
