Магнитные сверлильные станки предназначены для сверления, фрезеровки и нарезания резьбы (если оснащены реверсом) в металлических заготовках во всех плоскостях. Основное их преимущество по сравнению с классическими сверлильными станками – мобильность: имеют относительно малый вес и легко переносимы с места на место. Они способны обрабатывать детали в труднодоступных местах, работать в горизонтальном положении, закрепляясь при помощи электромагнита к деталям толщиной не менее 9 мм (в том числе и на потолке). Переносной магнитный сверлильный станок применяется в строительстве, машиностроении, судостроении и других подобных отраслях.

Станки оснащаются электрическим и пневматическим приводами. Пневматические предназначены для обработки деталей в местах отсутствия электричества или взрывоопасных объектах. Электрические — питаются от сети 220 В или аккумуляторов.

По способу подачи шпинделя классифицируются на:

  • с ручной подачей – подача происходит за счет вращения штурвала;
  • автоматической подачей – осуществляется за счет системы подачи при ее активации. Позволяет увеличить скорость сверления на 30% по сравнению со станками с ручной подачей.

По способу компоновки магнитные сверлильные станки подразделяются:

  • вертикальные – классическое вертикальное расположение шпинделя;
  • угловые – двигатель устанавливается горизонтально и соединяется через угловой редуктор с вертикальным шпинделем. Это уменьшает габариты и позволяет использовать эти сверлильные станки в местах с малыми высотами.

Основные узлы

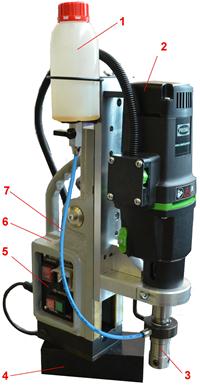

Основные узлы магнитного сверлильного станка

Основные узлы магнитного сверлильного станка

  1. емкость для смазочно-охлаждающей жидкости;
  2. электрический двигатель с редуктором;
  3. шпиндель;
  4. магнитная подошва;
  5. панель управления;
  6. станина;
  7. трубка подачи СОЖ.

Технические характеристики

Основными техническими характеристиками при выборе магнитных сверлильных станков являются:

  • мощность – параметр, влияющий на производительность станка: чем больше мощность, тем большую работу выполняет оборудование за единицу времени;
  • максимальный диаметр сверления – какое максимально большое отверстие возможно просверлить в стали корончатым сверлом;
  • частота вращения шпинделя – максимальная скорость вращения инструмента – некоторые модели имеют возможность менять частоту вращения за счет изменения передаточного числа редуктора, в результате, при понижении частоты вращения, увеличивается крутящий момент, что позволяет обрабатывать большие отверстия без нагрузок на редуктор;
  • посадка шпинделя – шпиндель может иметь посадку Weldon 19 или конус Морзе соответствующего размера;
  • прижимная сила магнита – усилие, с которым магнитное основание примагничивается к детали. Зависит от модели станка, его технических характеристик и назначения.

Кроме вышеописанные характеристик, следует помнить и о второстепенных, которые также влияют на выбор:

  • объем работ – если у вас большой объем работ, то лучше склониться к выбору профессиональной машине, рассчитанной на интенсивные условия работы;
  • тип материала – так станок магнитный, то и материал должен обладать магнитными свойствами;
  • глубина резания;
  • средний вес варьируется в пределах 10 – 25 кг.

Возможности станков

Магнитные сверлильные станки позволяют получать отверстия диаметром от 1 до 150 мм и глубиной 200 мм в стали при помощи спиральных сверл и сверл корончатого типа.

При использовании спиральных сверл максимальный диаметр отверстия, который может выполнить станок, уменьшается и составляет (в зависимости от производителей) порядка 42 мм.

Для исключения таких неприятных моментов как заклинивания режущего инструмента и его поломка в некоторых моделях станков применяется проскальзывающая муфта, которая останавливает работу двигателя при возникновении таких ситуаций.

Станки способны хорошо закреплять на ферромагнитных материалов толщиной от 9 мм. Если материал тоньше, то рекомендуется подложить лист ферромагнитного материала под заготовку, до образования общей толщины 9 мм.

Для установки магнитных сверлильных станков на немагнитные поверхности применяйте вакуумное крепление.

При сверлении труб используется цепное крепление.

Дополнительные аксессуары для сверления

При покупке обратите внимание на дополнительные опции, которые расширяют функциональность оборудования:

  • СОЖи – увеличивают срок службы режущего инструмента и уменьшают силу трения;
  • емкости различного объема для СОЖ;
  • поворотные магниты;
  • вакуумное крепление;
  • сверлильные патроны;
  • корончатые сверла – позволяют получать сквозные отверстия большего диаметра по сравнению со спиральными сверлами за счет резания только части объема материала, зубья изготавливаются из быстрорежущей стали и из твердосплавных сталей;
  • метчики.

Медленная недостаточная скорость подачи сокращает срок службы корончатых сверл и фрез и понижает производительность обработки.

При выборе материала сверла нужно руководствоваться такими соображениями:

  • если диаметр отверстия менее 35 мм и необходимо обработать материал не высокой прочности, то выбирают из быстрорежущей стали;
  • если диаметр отверстия более 35 мм и обрабатываются высокопрочные материалы, то выбираются твердосплавные фрезы и сверла.

Видео сверления рельса

Фирмы производители

На сегодняшний день в РФ встречается оборудование:

  • DeWalt – американские станки от концерна Stanley Black & Decker, зарекомендовавшие себя как профессиональные высокого качества;
  • Metabo – немецкая компания, производящая полный огромный перечень строительного оборудования и инструмента;
  • BDS – являются профессиональными сверлильными станками на магнитном основании и изготавливаются немецким концерном BDS Maschinen;
  • Euroboor – нидерландская компания, специализирующаяся на производстве сверлильных машин на магнитной подушке, а также инструмента к ним – корончатых фрез;
  • Magtron – британское предприятие, специализирующееся на производстве магнитных станков. Станки имеют много электроники, которая следит за режимами резания и поддерживает безопасность работы;
  • Rotabroach – еще одна британская компания, специализирующаяся на поставках магнитных сверлильных машин для кольцевого сверления и корончатых сверл;
  • Proma, Энкор, Stalex – китайские марки, положительно зарекомендовавшие себя на российском рынке. Имеют достаточно высокую долю рынка по продажам станков на магнитном основании, приемлемое соотношение цена/качество, а также сервисная поддержка на территории городов-миллионников;

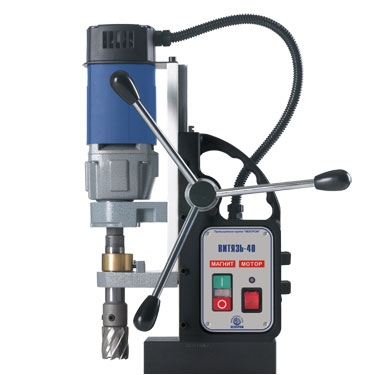

  • Витязь – российский бренд, выпускающий станки на основе немецких комплектующих;
  • Вектор – белорусская марка по оптимальным ценам, хорошее соотношение цена/качество, станки позволяют просверливать отверстия до 130 мм и нарезать резьбу до М30;
  • Хайтек – российский производитель магнитных сверлильных станков, расположивший свои производственные мощности в г. Ногинск Московской области. Станки собираются на основе немецких редукторов, оснащаются электронной регулировкой скорости вращения, реверсом. Модели станков постоянно модернизируются: повышается надежность, экономичность и производительность, улучшается эргономичность.
