При изготовлении самодельного сверлильного станка для хобби можно использовать практически любые материалы и устройства, которые уже отжили свой срок и пылятся в кладовке.

В быту умельцы изготавливают конструкции сверлильных станков с двигателями от стиральных машин. Например, двигатель мощностью 180 Вт, с максимальной частотой вращения 1300 об/мин обеспечивает выполнение большинства работ в домашней мастерской.

Еще одним вариантом привода может служить двигатель от шуруповерта. Т.к. аккумулятор шуруповерта имеет меньший срок службы и выходит из строя первым, а его стоимость соразмерна стоимости нового инструмента, имеет смысл дать запчастям шуруповерта вторую жизнь, используя в самодельных станках.

Конструкции на основе микроскопов

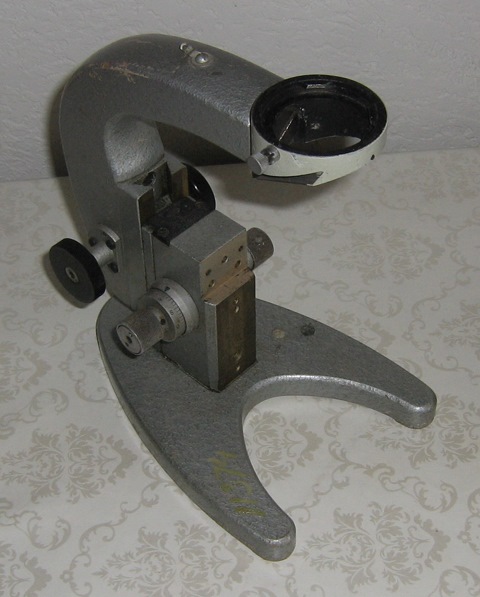

Хорошо приспособили под сверлильные стойки старые советские биологические микроскопы: МБИ-1, МБИ-2, МБИ-3, МБИ-10и и т.д. Необходимо разобрать микроскоп, снять все линзы, оставить станину.

Для крепления двигателей, в зависимости от модели, вытачивают втулку на токарном станке внутренним диаметром равным диаметру двигателя. Втулку приворачивают к стойке винтами. В некоторых школьных микроскопах уже имеется отверстие под двигатель, остается его купить или снять с другого устройства. Самое сложное – отцентровать сверло (минимизировать его биение). Под двигателем, при желании, можно установить светодиодное освещение или лазерный указатель. Далее установить стол для установки деталей. На фото стол имеет ящик для хранения сверл.

Такие миниатюрные сверлильные станки из микроскопа можно применять для сверления печатных плат, небольших заготовок, другими словами – обрабатывать мелкие детали.

Конструкции на основе фотоувеличителей

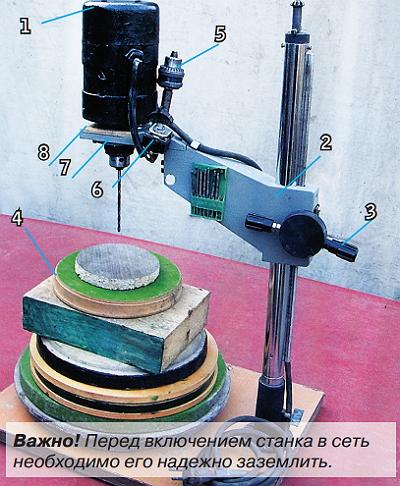

Стойку и каретку для самодельного станка возможно изготовить на основе советского фотоувеичителя. Фотоувеличитель уже внешним видом напоминает сверлильный станок. Достаточно его оснастить двигателем от дрели, шуруповерта или миксера требуемой мощности чтобы начать работать.

Перед сборкой необходимо снять все лишние детали: лампы, кожухи и т.д. При желании на основании можно установить самодельный столик для более удобного сверления деталей.

Плюсы основания из фотоувеличителя:

  • реализованная на заводе возможность перемещения будущей каретки с электродрелью в вертикальной плоскости;
  • возможность легкого зажима кронштейна на необходимой высоте;
  • стойка обеспечивает перпендикулярность сверла относительно стола;
  • сверлильный станок из фотоувеличителя получается полностью разборный и легко транспортируется;
  • конструкция получается дешевой, большинство материалов для станка собирается из скопившегося в гараже барахла.

Изготовление домашних сверлильных станков своими руками не только позволяет сэкономить на покупке оборудования, но также развивает инженерное и творческое мышление.
