С момента изобретения станка производство различных механизмов и деталей значительно продвинулось. Теперь они являются настоящими помощниками человека, занимающегося обработкой металлов, пластмасс, дерева и других материалов.

Данные устройства позволяют выполнять довольно специфические работы на более качественном уровне.
К данному типу оборудования можно отнести и самодельный сверлильный станок для печатных плат, используемый в радиоэлектронике и смежных областях.

Станки для печатных плат

Печатные платы являются основой всех микросхем. Она предназначена для механического и электрического соединения разных электронных компонентов.
Производят такие платы из диэлектрического материала, на который в последствии и устанавливаются все элементы микроэлектроники.

На платы устанавливаются транзисторы, тиристоры и др. микроэлектроника, т.е. большое количество миниатюрных деталей, которые трудно рассмотреть не вооруженным глазом.

На самые простые платы добавляют дополнительные элементы, путем их прикручивания с последующей пайкой. Естественно для того, чтобы прикрутить элементы, необходимо в плате просверлить отверстия. Проделывать такие отверстия необходимо с ювелирной точностью. При расхождении даже в пару сотен микрон может быть очень ощутимым или же привести к браку изделия, если вы собираетесь расположить на плате большое количество электронных компонентов.

Любители радиоэлектроники часто занимаются изготовлением печатных плат, в которых требуется сверлить большое количество отверстий малого диаметра. Сверление мелких отверстий, диаметром 0,5-1,0 мм, с использованием классического настольного сверлильного, дрели или шуруповерта, является не очень удобным занятием, в ходе которого легко поломать сверло. Как следствие, производить сверление микроотверстий в печатных платах целесообразно при помощи специализированного мини сверлильного станка, с использованием твердосплавных сверл, диаметром 0,7-0,8 мм.
Использование мини сверлильного станка значительно упрощает работу, делая её практически механической, повышая тем самым производительность труда. При этом конструкция не отличается особой сложностью, по этим причинам многие предпочитают собирать их своими руками.
Таким самодельным сверлильным мини станком можно сверлить как печатные платы, так и любые другие заготовки, однако из-за конструкции станка есть ограничения по глубине отверстия.

Конструкция

На первый взгляд схема кажется сложной, однако, это не так. По сути, мини станок не сильно отличается от классического, он меньшего размера с некоторыми нюансами в схеме компоновки конструкции.

Так как данное оборудование обладает не большими размерами, его стоит рассматривать как настольное.
Самодельный вариант оборудования обычно слегка больше, чем покупной, из-за того что при сборке своими руками не всегда есть возможность оптимизировать конструкцию подобрав малогабаритные комплектующие. Но и в таком случае самодельный станок будет иметь малые габариты и вес не более 5 кг.

Видео по сборке

Элементы сверлильного станка

Чтобы собрать мини устройство своими руками, вам потребуется следующее:

  1. Станина;
  2. Переходная стабилизирующая рамка;
  3. Планка для перемещения;
  4. Амортизатор;
  5. Ручка-регулятор высоты;
  6. Крепление для двигателя;
  7. Двигатель;
  8. Цанга (или патрон);
  9. Переходники.

Стоит отметить, что мы описываем самодельный мини сверлильный станок, собираемый из подручных средств своими руками. Заводская конструкция отличается использованием специализированных узлов, которые изготовить собственноручно практически невозможно.

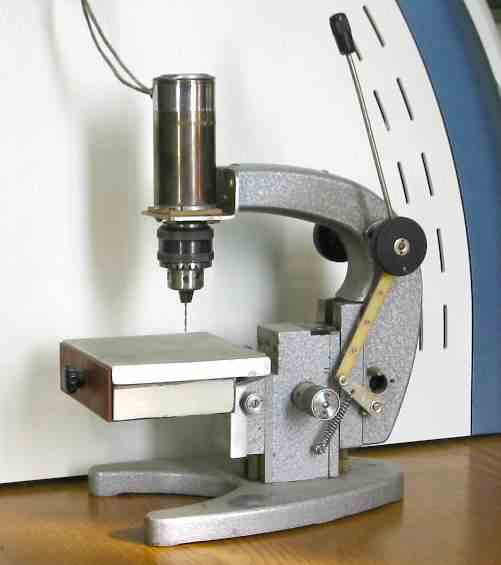

Основой сверлильного мини агрегата, как и любого другого, является станина. Она выполняет функцию основания, на которой будут держаться все узлы. Станиной может являться подручное устройство, например: скелет микроскопа; стойка для проведения линейных измерений цифровым индикатором.

А можно изготовить самому, например легкую деревянную станину – соединив дощечки саморезами, либо же тяжелую и устойчивую – приварив стальной профиль к металлическому листу. Лучше когда вес станины выше основного веса остальных узлов, это позволяет повысить устойчивость агрегата и снижает его вибрацию во время работы.

В качестве двигателя для могут послужить электродвигатели от: кассетных магнитофонов, принтеров, дисководов и другой офисной техники. В качестве крепления для сверл выбирается патрон или цанги. Однако патрон более универсальный, цанга же предусматривает установку сверл только определенных размеров.

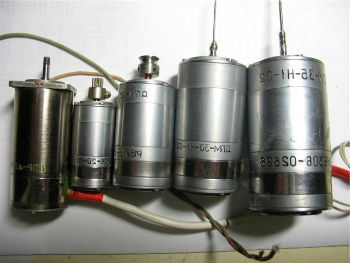

Двигатели для сверлильных станков для печатных плат

Двигатели для сверлильных станков для печатных плат

Еще одна интересная схема на основе запчастей от CD-ROM и фена с автоматической регулировкой частоты вращения двигателя в зависимости от нагрузки.

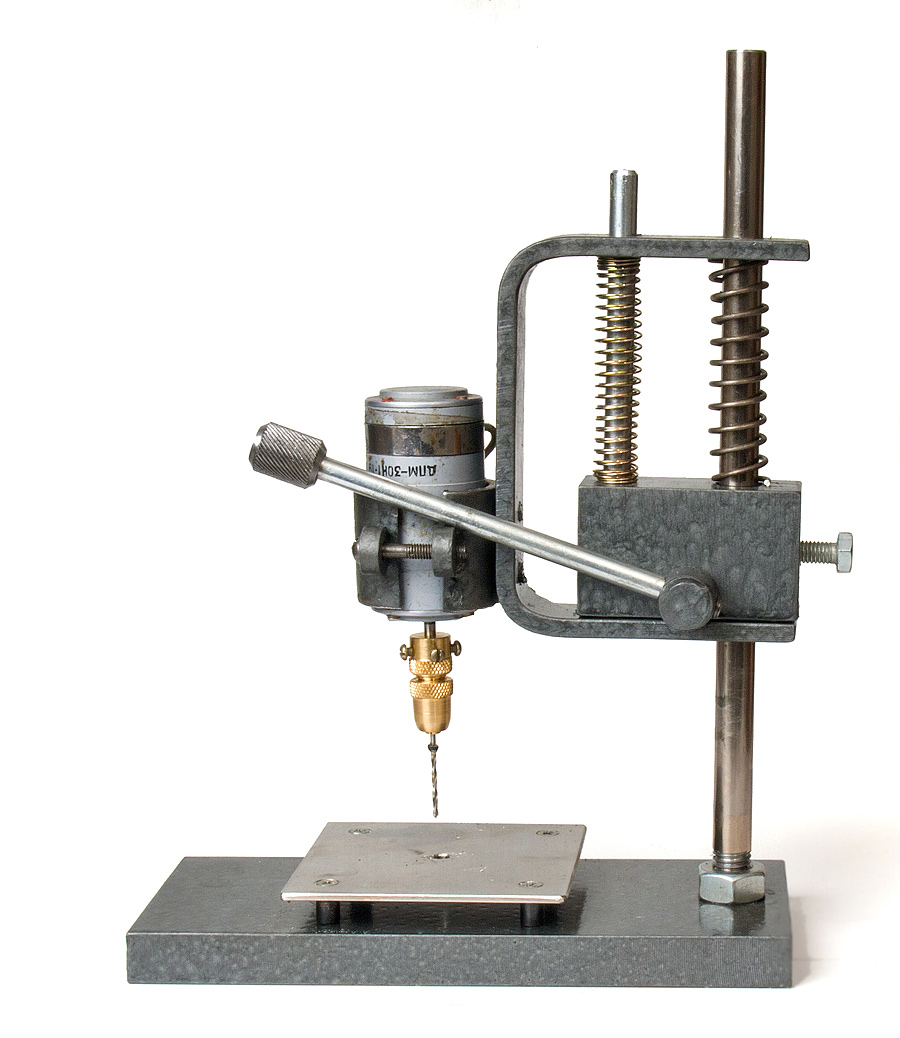

Самодельная станина

При изготовлении стальной станины своими руками, под нее можно прикрутить ножки, для фиксации её положения.
Стабилизирующую рамку можно изготовить, например, из рейки или уголка, при этом лучше применять сталь.
Вид планки для перемещения можно подобрать любой, наиболее удобный, при этом лучше совместить её с амортизатором. В некоторых случаях, амортизатор может сам быть такой планкой. Функции этих деталей заключаются в вертикальном смещении оборудования во время работы.
Амортизатор можно изготовить самому или снять с офисной мебели раздвижные рейки, либо прибрести в магазине.
Ручка-регулятор высоты устанавливается на корпус, стабилизирующую рейку или амортизатор.
Крепление для двигателя устанавливают к стабилизирующей рамке, ею может быть, например, простой деревянный брусок. Она нужна для вывода двигателя на нужное расстояние и его надежной фиксации.
Затем двигатель устанавливают непосредственно на крепление.
К двигателю непосредственно присоединяют патрон или цанги, к которым крепятся переходники, используемые для установки сверл. Переходники подбираются индивидуально, в зависимости от вала двигателя, его мощности, типа сверл и т.п.
В заключении можно сказать, что собранный сверлильный мини станок, можно постоянно дорабатывать в ходе эксплуатации. Например, можно наклеить на патрон светодиодную ленту, для подсветки просверливаемых образцов.

О сверлильных станках на заметку

Станок представляет собой единую, жестко зафиксированную конструкцию, и состоит из основных элементов: основания, стойки различных переходников, крепления, электродвигателя и других элементов.
Его задача заключается в повышении точности обработки инструментом и снижение трудоемкости работ: он максимально облегчает труд человека (например, при обработке твердых материалов, таких как металлы), и снижает влияние человеческого фактора в производстве.
Обычные не дорогие мини станки перемещаются в основном по одной оси, например, сверлильные только сверху вниз.
Более дорогие же могут двигаться в нескольких плоскостях, как минимум в двух, вертикальной и горизонтальной. Такие модели уже могут являться автоматическими и полуавтоматическими.
