При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко. Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства. Практически все самодельные варианты исполнения изготавливают под определенные условия работы: диапазон диаметра и длины трубы, твердость материала, мобильное или стационарное применение. При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.

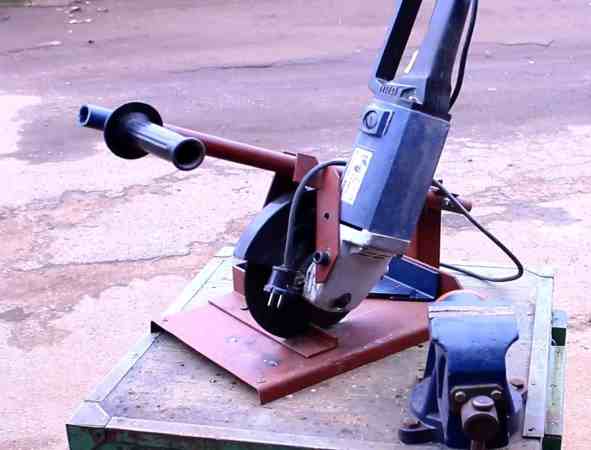

Самодельный труборезный станок

Самодельный труборезный станок

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

  1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
  2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Что следует учитывать?

Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:

  1. Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
  2. Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
  3. Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.

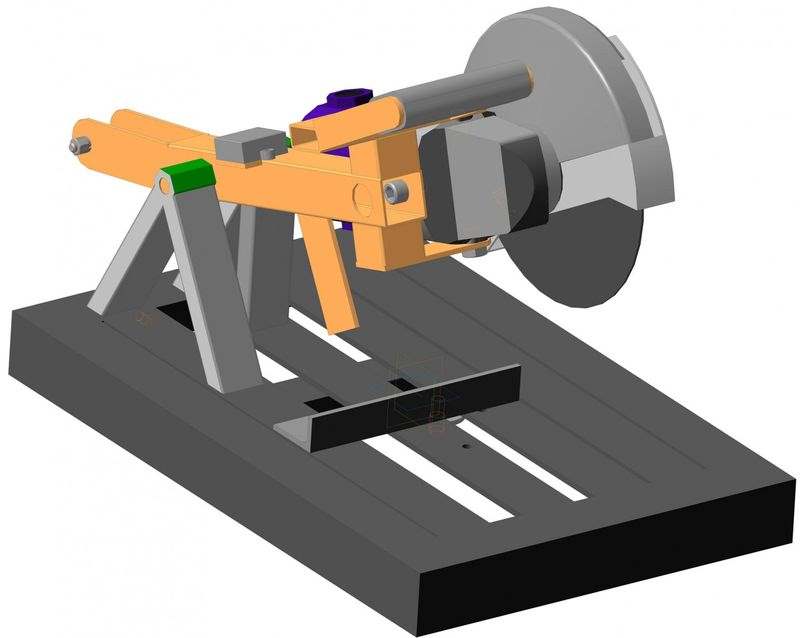

3D-модель (чертеж) самодельного торцовочного станка

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.

Самодельная электрическая модель: инструменты и детали

Для изготовления столь достаточно сложного прибора может понадобится:

  1. тисы;
  2. ключи;
  3. ножовка по металлу;
  4. напильники;
  5. молоток;
  6. отвертки;
  7. сверло;
  8. сварка.

Исходными материалами станут:

  1. болты и винты;
  2. катанка с квадратным профилем 15 на 15 мм;
  3. пружина;
  4. несколько лент из стали;
  5. заклепки;
  6. ножовочное полотно.

Работа займет достаточно много времени, что нужно учесть.

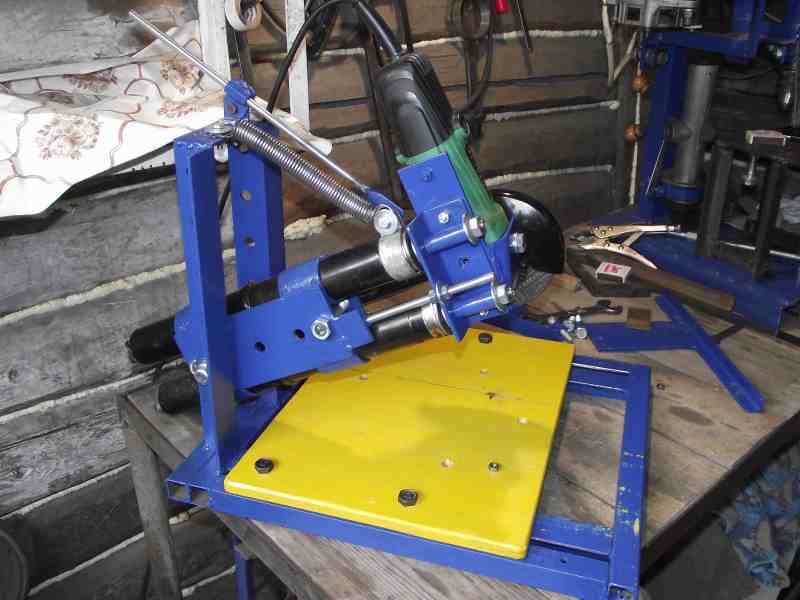

Почти готовая модель самодельного инструмента

Почти готовая модель самодельного инструмента

Ход выполнения работы

Свой отрезкой инструмент, в данном случае левая часть, можно сделать следующим образом:

  1. Отрезаем катанку длинной 135 мм.
  2. Отмеряем 90 мм и создаем отверстие для прижимного болта.
  3. На верхнюю кромку накладываем полотно, которое фиксируется прижимной планкой при помощи винтов и заклепок.
  4. С одной стороны просверливается отверстие, которое станет осью. В качестве оси можно использовать прут, диаметр которого 8 мм.

Далее проводится изготовление правой части, которая намного сложнее. К особенностям ее создания отнесем:

  1. Со стороны рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
  2. Оставшаяся часть будет служить в качестве рукоятки.
  3. С левой стороны катанки нужно создать отверстие, в которое будет вкручивать прижимной болт.
  4. Напротив отверстия, в которое будет вставляться ось, крепится стальная полоса. Длина полосы выбирается с учетом того, чтобы образованная длина от центра оси к рукоятке составляла не менее 30 мм.

Ручной инструмент, как видно из вышеприведенной информации, состоит из основных двух частей. После их подготовки проводится сборка:

  1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится между левой и правой частью.
  2. В качестве оси можно использовать сочетание винта и гайки. В данном случае не придется проводить сварочные работы, а при необходимости можно будет провести разбор созданного ручного инструмента.
  3. Фиксация обоих сторон, при использовании пары болта и гайки, происходит за счет зажима гайки.

Подобным образом можно ответить на вопрос, как сделать труборез своими руками. К особенностям подобного самодельного варианта исполнения можно отнести то, что его можно подогнать под наиболее подходящий диапазон диаметров стальной трубы. Самостоятельно изготовление не занимает много времени и средств, созданный инструмент прослужит долгие годы.

В заключение отметим, что своими руками также можно изготовить модели, усилие в которых передается через цепную или ременную передачу от электродвигателя. Производство подобного оборудования требует наличие определенных навыков инженера и мастера.
